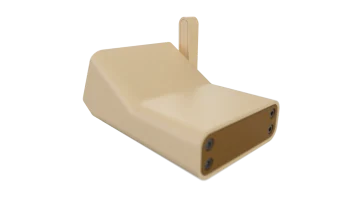

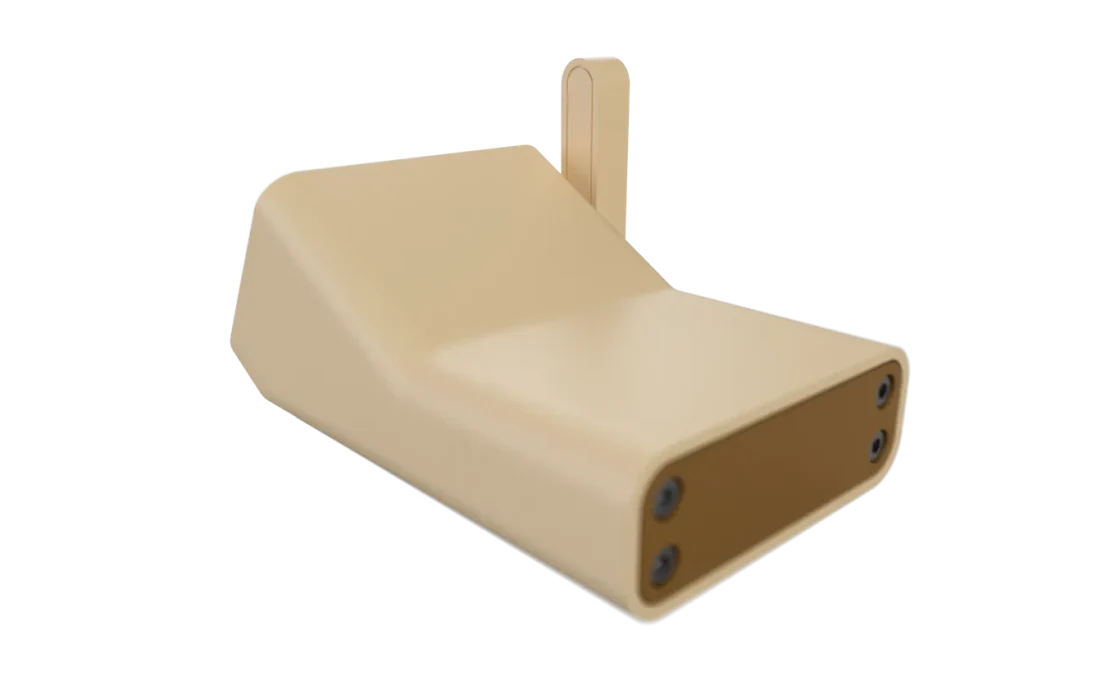

Терминальный корпус с исходниками Meshtastic

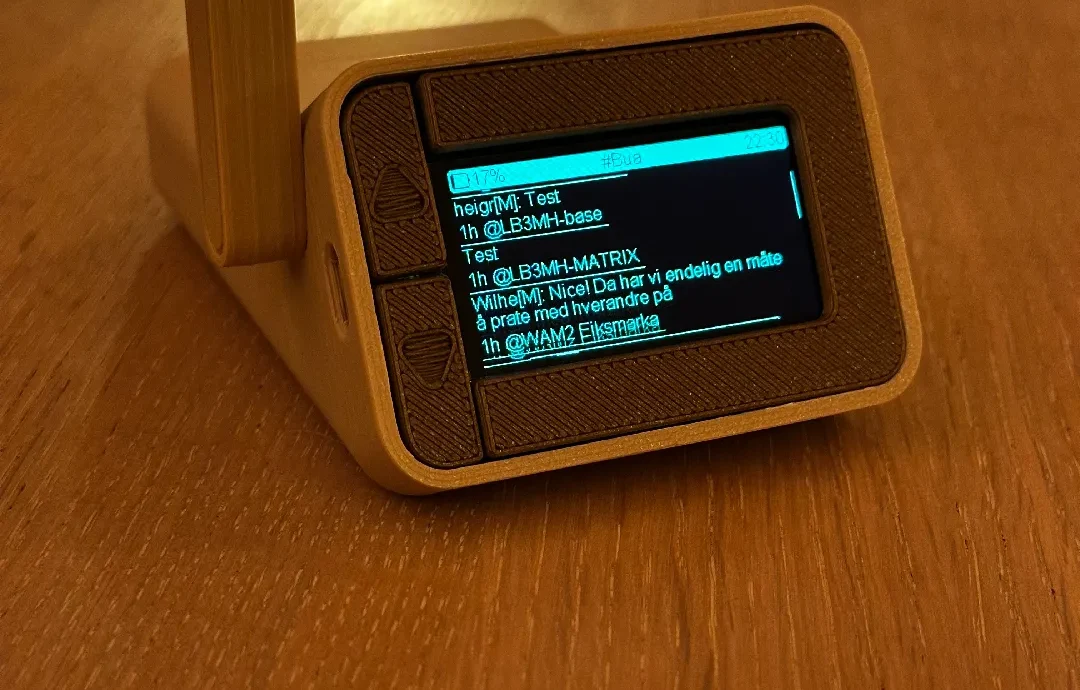

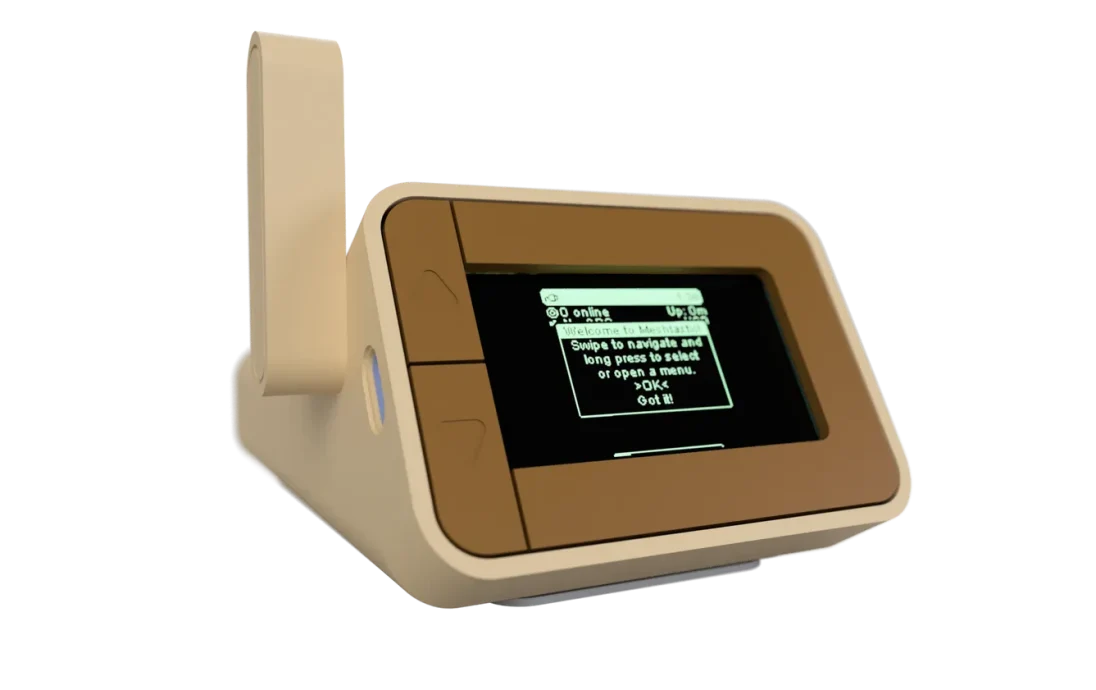

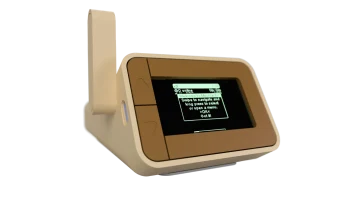

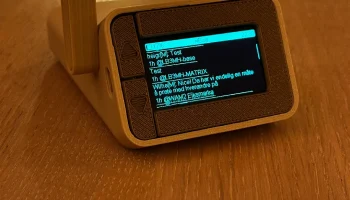

Я сделал этот в основном декоративный корпус, чтобы использовать больший экран T190.

Сборка может быть немного сложной, но с помощью нескольких ругательств и последовательных попыток вы справитесь.

В конструкции есть несколько недостатков. Я прилагаю файлы STEP, если кто-то захочет попробовать ее улучшить.

Стандартная антенна подходит, но с ней нужно обращаться немного грубо. Я не заметил никаких проблем с приемом.

Все было напечатано из PLA, кроме ножек. Они из TPU.

Кабели должны быть в комплекте с T114 и батарейным отсеком, но вам понадобится какой-то способ соединения кабелей (пайка, Wago и т. д.).

Спецификация

    1x Heltec Vision Master T190

    8x тепловые вставки M3

    8x M3x8 SHCS

    1 x 18650 аккумуляторный отсек (параллельный)

    2 x 18650 аккумуляторные элементы

Конечно, корпус можно использовать и без аккумуляторов, если вы предпочитаете. USB можно просто подключить.
