Параметрические воздуховоды: серия Mammoth V1......
Я студент-дизайнер, интересующийся параметрическим проектированием, которым я занимался в течение прошлого года. Недавно я решил применить этот подход для модернизации вентиляторного канала моего 3D-принтера. Мой принтер Ender3V3SE изначально был стандартным, и у него были проблемы с охлаждением пластика на более высоких скоростях. Чтобы решить эту проблему, я сначала напечатал боковое крепление из Printables. Теперь я хочу перей��и на вентилятор 5015; однако я обнаружил ограниченные возможности, доступные для моих конкретных потребностей.
В качестве решения я разработал систему, состоящую из двух частей, состоящую из крепления и воздуховода, что позволяет мне эффективно тестировать отпечатки без необходимости разбирать всю установку. Самым интересным аспектом этого проекта была разработка воздуховода полностью посредством параметрического моделирования в Grasshopper.

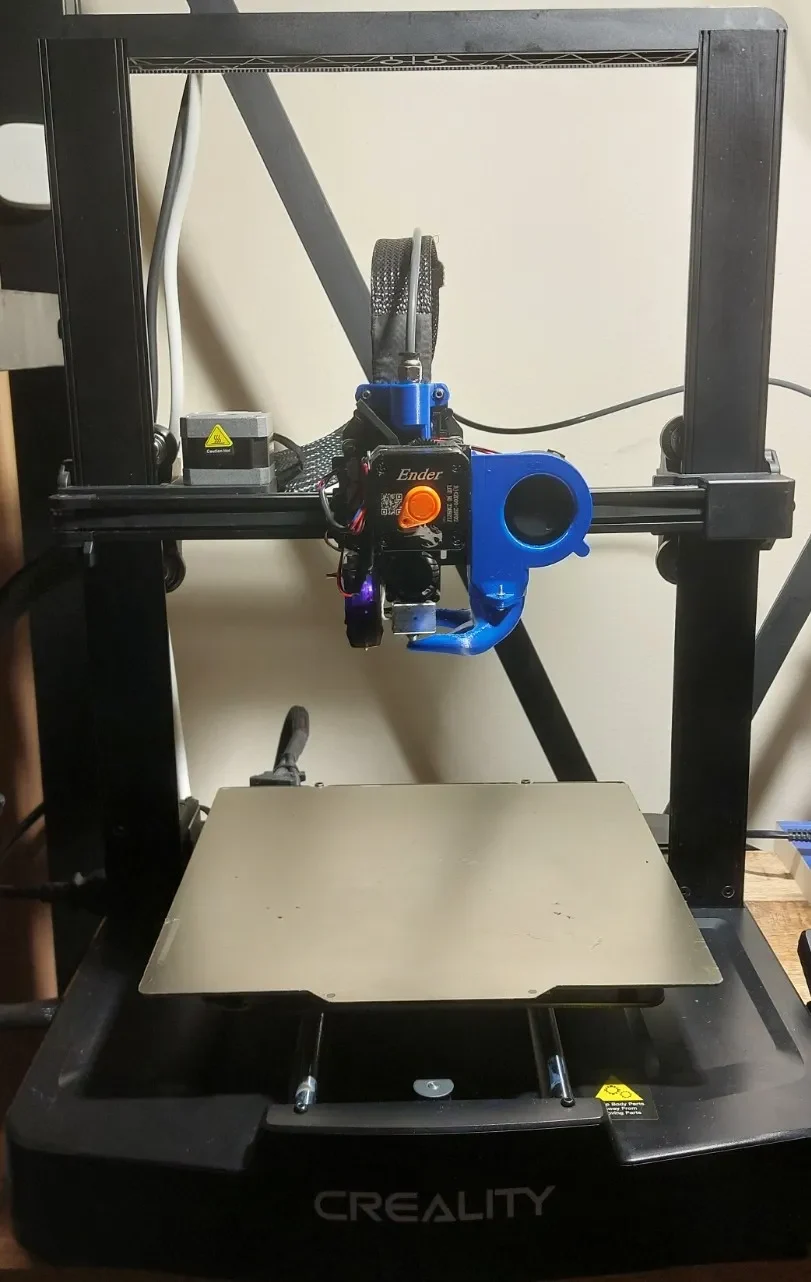

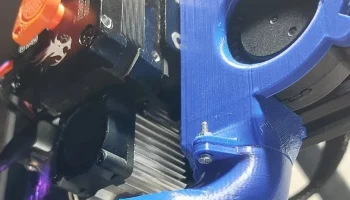

На этом рисунке показана сборка, состоящая из двух частей, со всеми необходимыми винтами: два винта из комплекта принтера, которые фиксируют деталь на месте, а также два винта M2, две шайбы и две гайки.
Вам нужно будет закрепить старый 2-контактный разъем 5015 и припаять новый, меньший 2-контактный разъем, который подходит к принтеру, используя термоусадку с паяным уплотнением для надежного соединения.
Убедитесь, что при зачистке проводов вы создаете прочную мех��ническую связь между ними, надежно скручивая их вместе перед пайкой. Это обеспечивает лучшую проводимость и более прочное соединение.

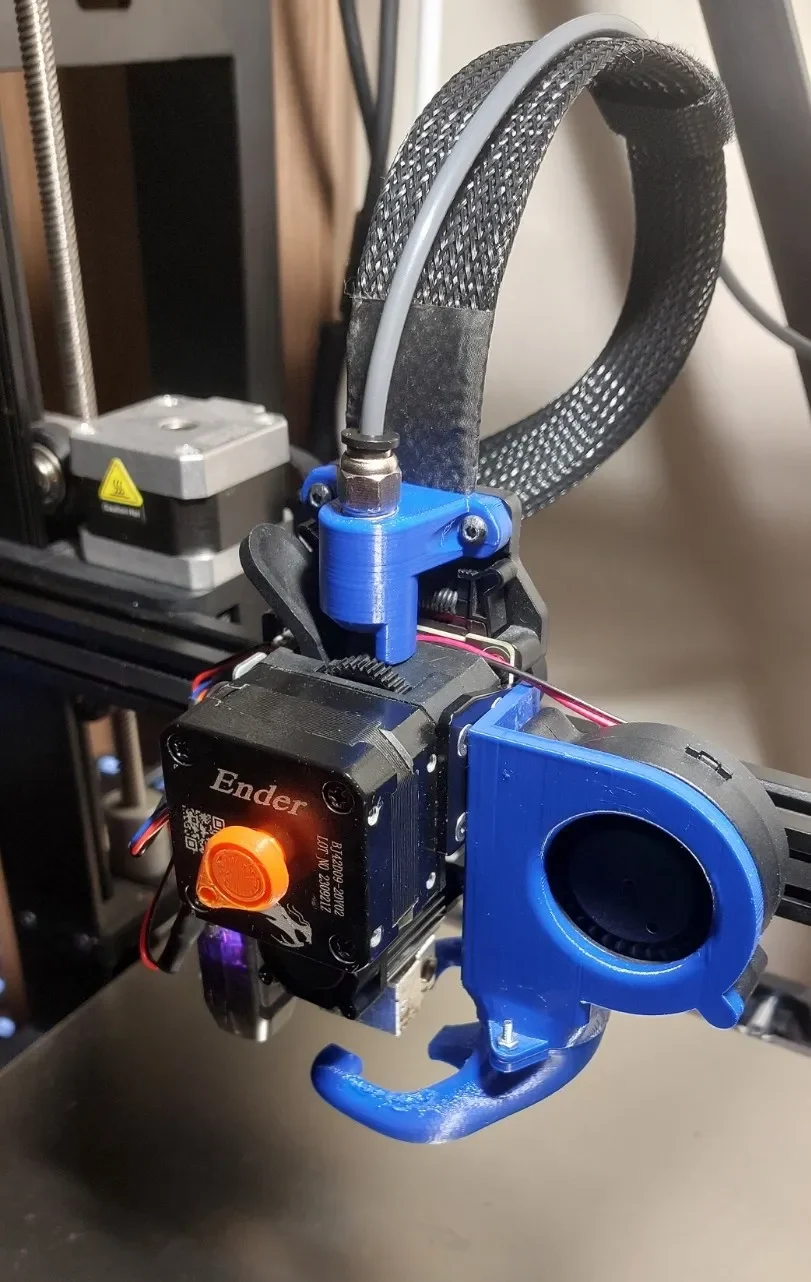

Первым шагом в процессе сборки является надежное крепление крепления, как показано на картинках.

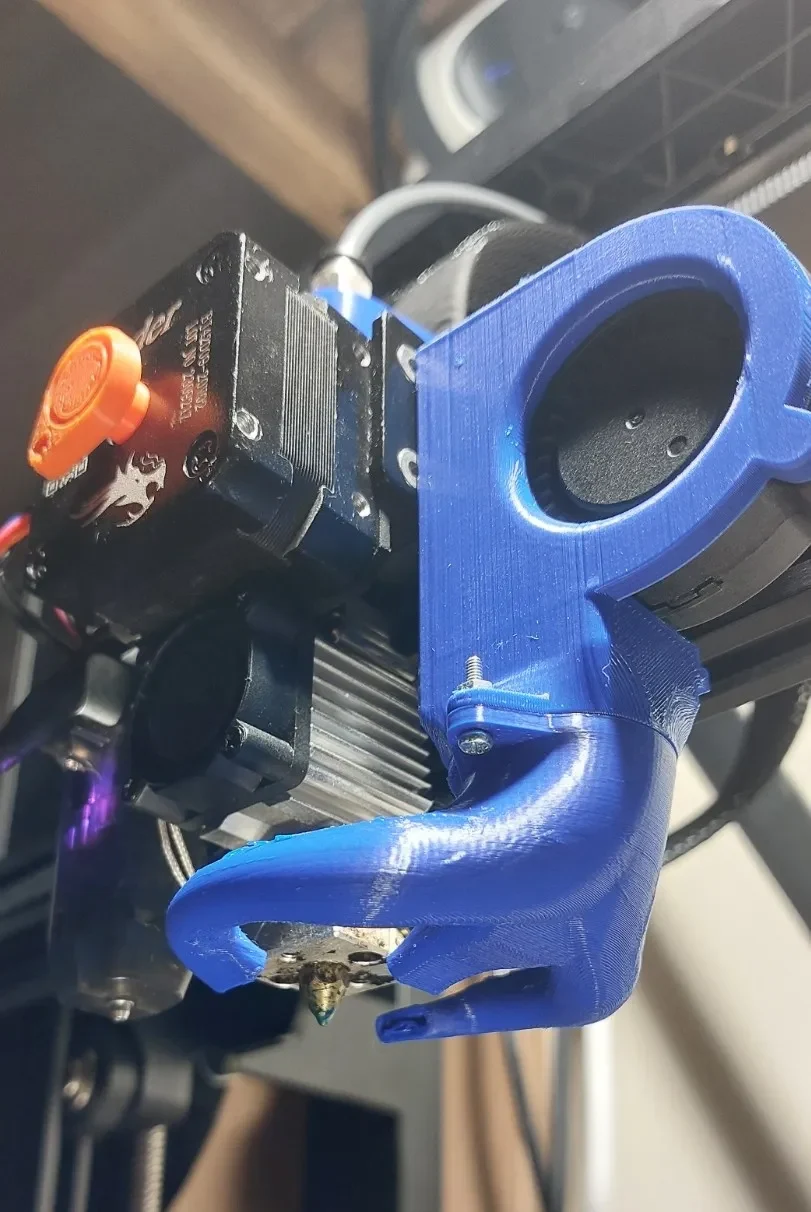

Вторая часть соединяет крепление и воздуховод с помощью винта М2, шайбы и гайки в каждом отверстии.
Убедитесь, что зазор установлен правильно. Если это не так, возможно, гайки затянуты недостаточно надежно.
А теперь самое скучное, как мы сюда попали, для тех, кому интересно.
После многочисленных итераций, отмеченных методом проб и ошибок, я в конечном итоге разработал более стабильную версию. Компоненты были изготовлены с использованием полимерной печати, а для тех, у кого нет доступа к такому оборудованию, я также добился умеренного успеха с помощью 3D-печати.
Это визуализация проекта в Rhino 8, САПР.
Также модель принтера использовалась https://www.printables.com/model/672045-open-source-ender-3-v3-se-reference-models-step-fi. Я использовал модель исключительно в качестве эталона, не включая какие-либо ее элементы. Тем не менее, я выражаю благодарность создателю, чья работа избавила меня от времени и усилий по калибровке принтера.
Это параметрический аспект проекта. Параметрическое проектирование в этом приложении позволяет вносить изменения в режиме реального времени — регулировка одной точки на оси XYZ мгновенно меняет конечный результат. Такая гибкость позволяет быстро создавать несколько прототипов, просто настроив циферблат, демонстрируя истинную мощь параметрического проектирования.
Каждая точка стратегически расположена так, чтобы направлять кривую, в конечном итоге формируя воздушный поток внутри воздуховода. Были исследованы многочисленные возможности: от углов атаки до диаметров воздуховодов и пропорций. Это означает версию 1 серии Mammoth, вдохновленную отличительной формой воздуховодов, как проницательно заметили:
(https://www.reddit.com/r/Ender3V3SE/comments/1it701v/comment/mdnd9px/?utm_source=share&utm_medium=web3x&utm_name=web3xcss&utm_term=1&utm_content=share_button)
Буду очень признателен за любые отзывы и конструктивную критику. Поскольку это мой первый проект в этой области, я нашел процесс проектирования одновременно приятным и познавательным, попутно получая ценную информацию. Основная цель этого проекта — постоянно совершенствовать и совершенствовать конструкции воздуховодов, сводя к минимуму сложность. Будущие версии позволят беспрепятственно при��репить устройство к креплению, обеспечивая легкое обновление без ненужных хлопот.
ОБНОВЛЕНИЕ 4.14.2025
Из-за проблем с вибрацией, с которыми я столкнулся лично и о которых также сообщил пользователь, я добавил два штифта, чтобы закрепить вентилятор на месте. Мой первый тест прошел успешно, и я надеюсь, что это решило проблему.
