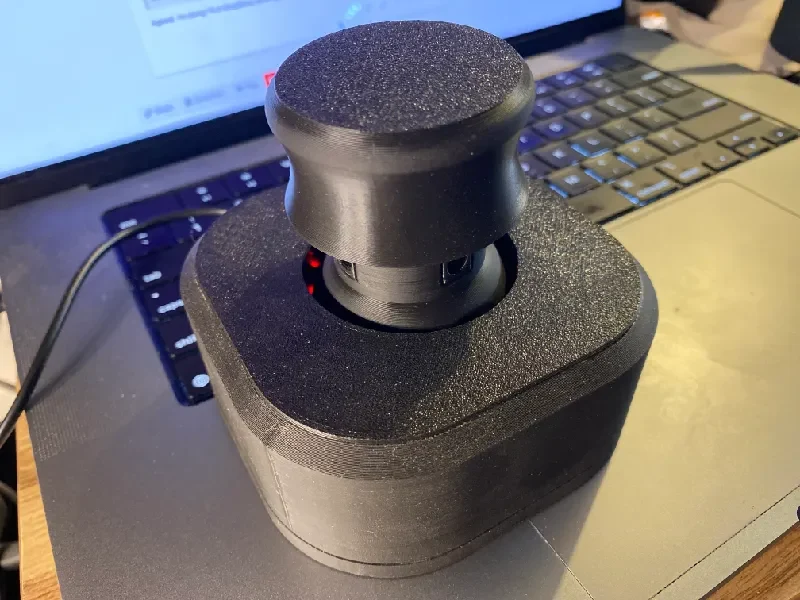

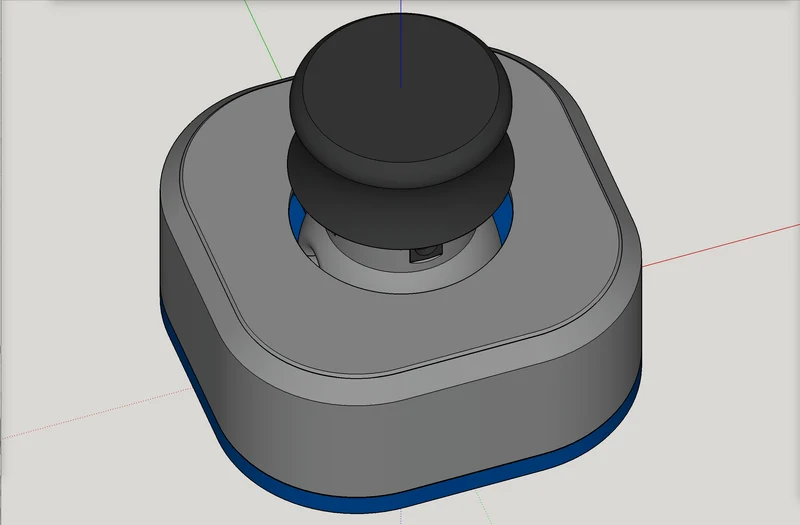

SpaceMouse Mini - тонкий профиль, с более простой сборкой...

Чтобы получить множество полезных подробностей/информации, обратитесь к основному списку технологий обучения здесь: https://www.printables.com/model/864950-open-source-spacemouse-space-mushroom-remix.

Это финальное видео сборки объясняет все мои ремиксы в этом наборе:

В этом обучающем видео рассказывается о проводке, программировании Arduino и т. д.:

Большое спасибо всем создателям, чьи ремиксы я использовал, а также всем создателям, работавшим над их работой. Удивительное сообщество!

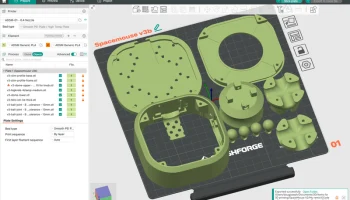

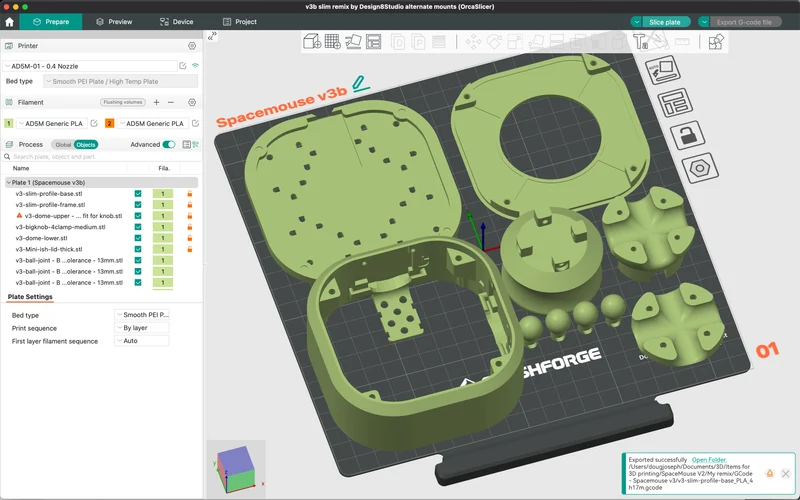

Я включаю файл OrcaSlicer всего набора, готовый к нарезке, на случай, если вы захотите его использовать: «v3-spacemouse-slim-remix от Design8Studio (OrcaSlicer).3mf».

Пожалуйста, дайте мне знать, если вы обнаружите какие-либо проблемы. Спасибо!

Что касается этого ремикса — я называю его v3. Ниже приведены как изменения в моделировании исходных моделей, так и изменения, касающиеся программного обеспечения/эскизов Arduino:

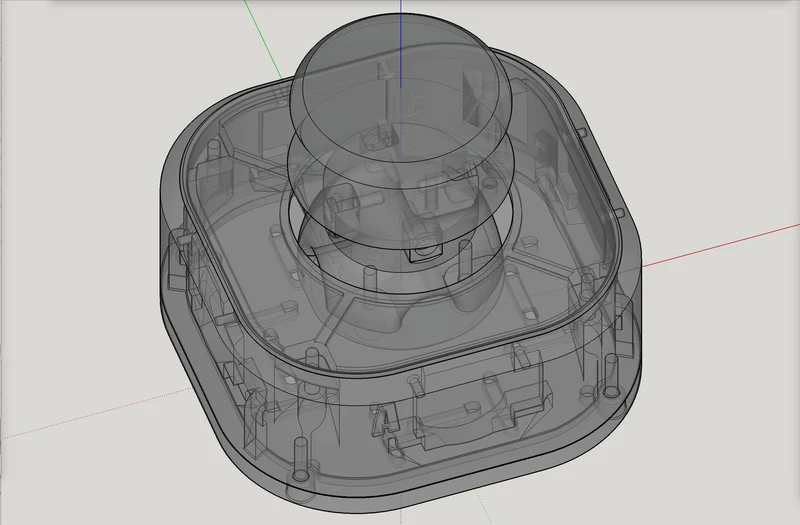

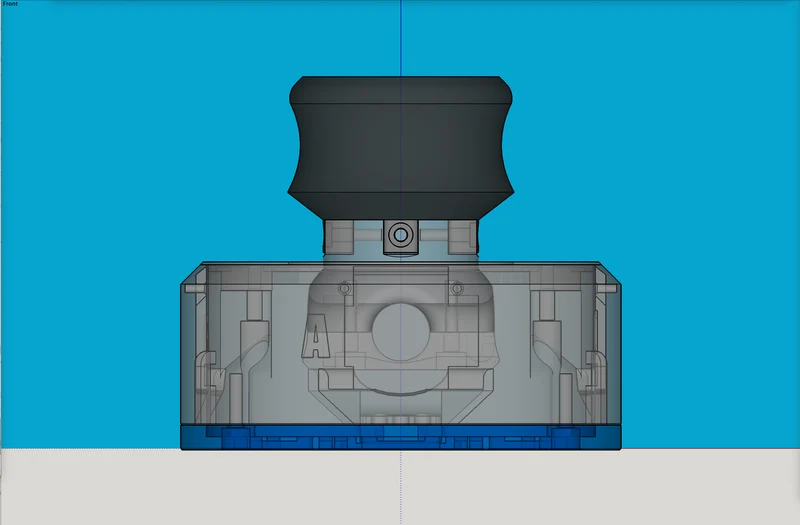

Изменения по сравнению с оригинальными моделями
Работая с профилем Фабьена SpaceMouse Mini — Slim, и признавая, что проблемы, вероятно, возникли до его ремикса (вероятно, так и было).
Расположение всех джойстиков немного смещено — влево, сдвинуто против часовой стрелки примерно на один градус (почти ровно на один градус). Я это исправил. Это привело к тому, что работа джойстика была «выключена» ровно настолько, чтобы меня беспокоить.
На основном корпусе я исправил отверстия и выступы для винтов, которые не подходили к джойстикам. Для именно тех джойстиков, которые были рекомендованы в списке Teaching Tech — «SpaceMouse с открытым исходным кодом — ремикс Space Mushroom» (это были эти предметы: Amazon.com), монтажные отверстия и выступы для крепления не были расположены в нужных местах; они отклонялись по вертикали на 0,65 мм каждая и по горизонтали на 0,05 мм каждая. Я исправил это. Горизонтальность не была проблемой. Вертикаль была проблематичной. На самом деле я полностью избавился от шишек.
Говоря об этих отверстиях для винтов, я спроектировал «нижние слоты» для каждой из плат джойстика, поэтому два винта, необходимые для каждой, теперь оба расположены вверху, и, что более важно, платы джой��тика крепятся плавно, равномерно и идеально. Это сделало сборку проще и лучше, по крайней мере, по моему скромному мнению.

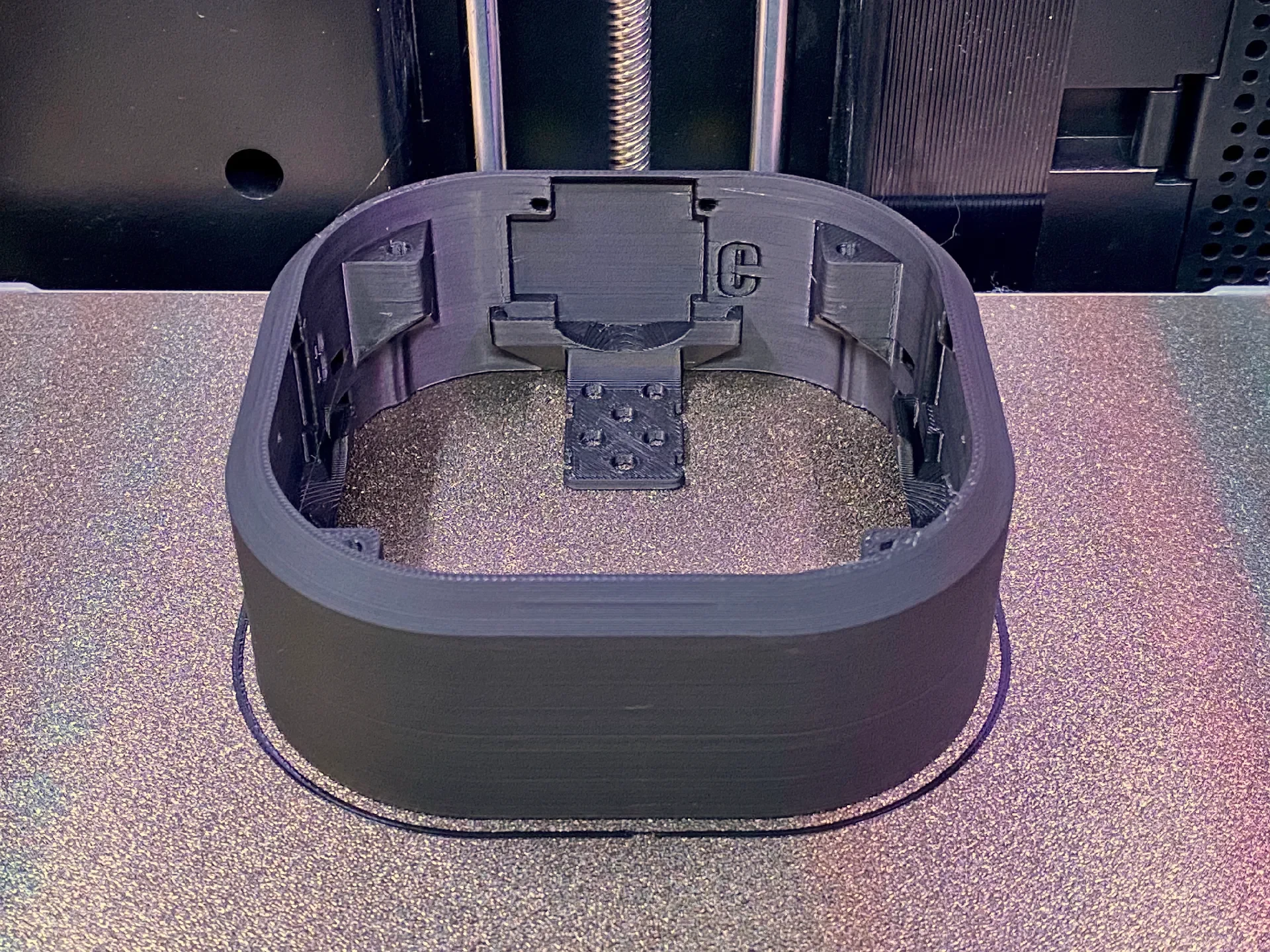

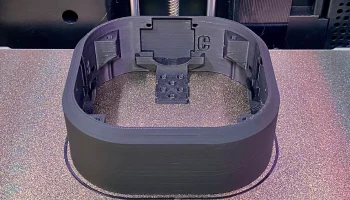

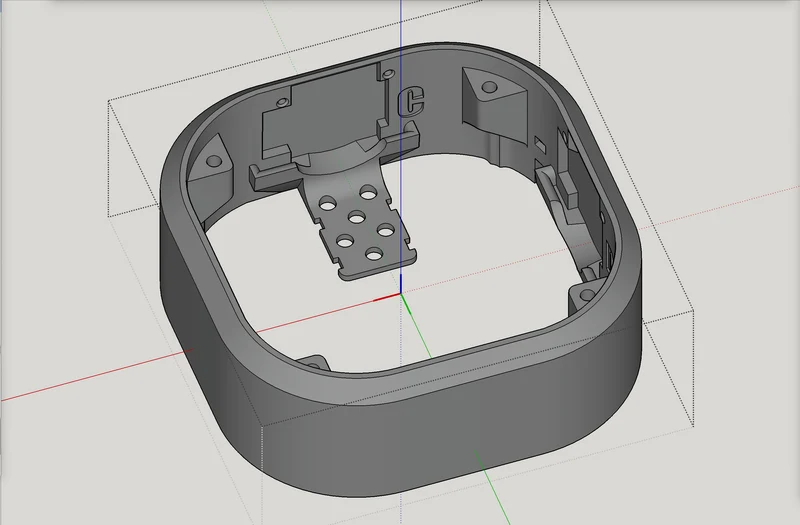

Также я добавил небольшой фиксатор для удержания Arduino на месте (см. снимок экрана ниже), предположительно с помощью горячего клея, а по бокам есть прорези для облегчения застегивания молний). Фабьен обернул Arduino и припаянные к нему провода термоусадочной трубкой, а затем прикрепил ее к нижн��й части с помощью горячего клея. Мне нравится такой подход, но в целом сборка кажется немного сложной из-за порядка событий. Верхняя часть должна быть прикреплена раньше нижней, так как ее винты являются внутренними. Если верхняя часть на месте, вы не сможете дотянуться сверху, чтобы прикрепить Arduino к нижней части. Я предполагаю, что Фабьен, возможно, прикрепил стяжки к основанию «вслепую» после прикре��ления нижней части, или (я только сейчас подумал об этом), возможно, у него было достаточно запасного провода, чтобы прикрепить Arduino перед тем, как прикрепить нижнюю часть, а затем повернуть нижнюю часть в нужное положение. В любом случае, в моем ремиксе есть новая «фиксирующая пластина Arduino» как часть основного корпуса (а не нижней части корпуса), так что, как только Arduino будет на месте и верхняя часть будет включена, никакая проводка или электроника не будет «привязана» к нижней части конструкции. Дно корпуса легко прикрепляется в последнюю очередь и легко снимается по любой причине.

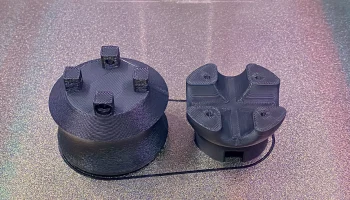

При работе с ремиксом под названием «Съемная ручка SpaceMouse V2»:

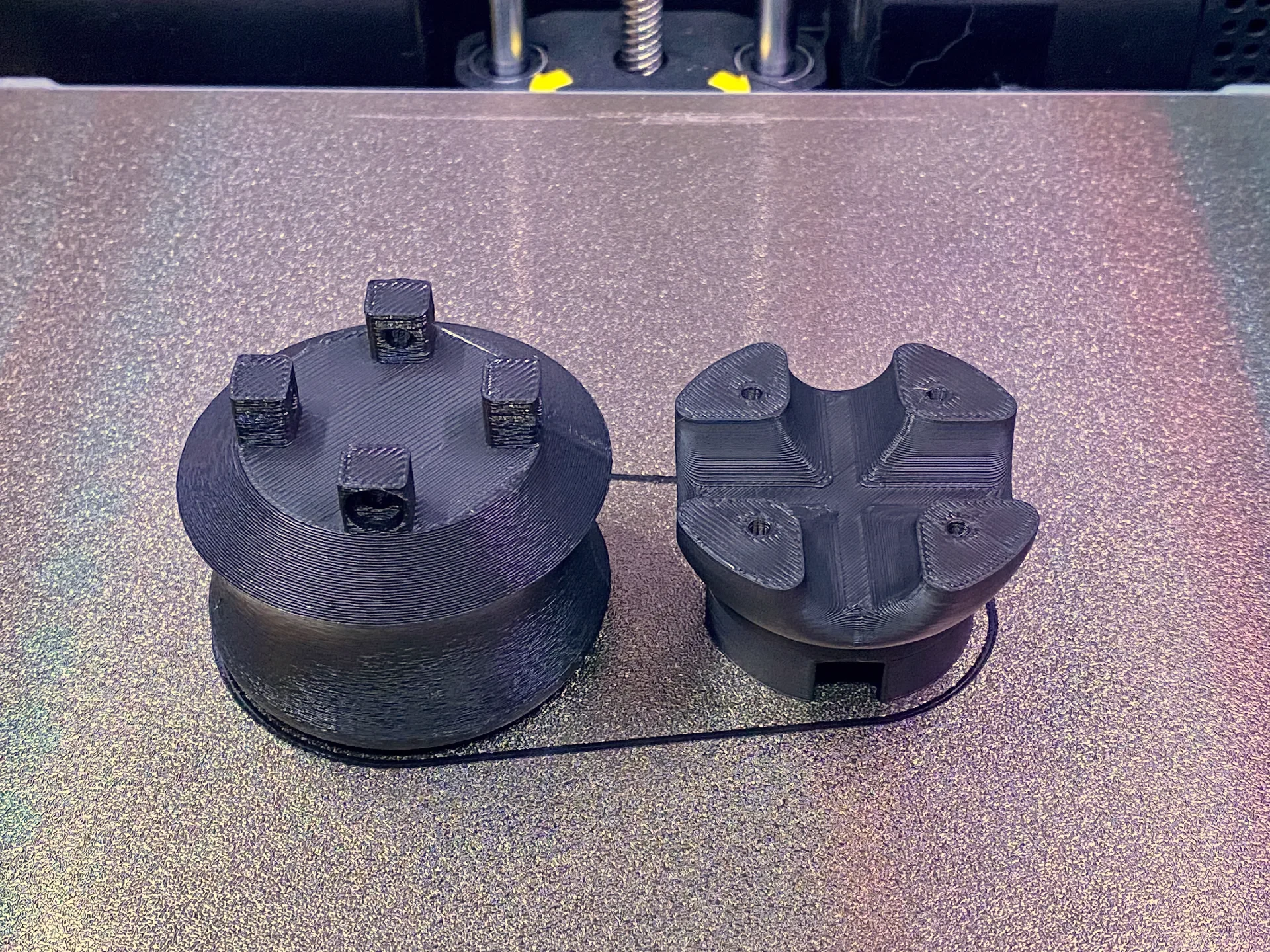

Отверстия для винтов в «верхнем куполе v2» были сделаны для резьбовых нагревательных вставок (в спецификации предусматривались 4 термовставки M3x5x4 и 4 винта M3x10). Однако вес является проблемой для всего узла плавающей ручки. Винты M3 подойдут, но термофиксаторы предназначены для тех, кто планирует менять ручки или пробовать другие ручки несколько раз. Я не планирую снова менять ручки, поэтому я уменьшил размеры отверстий для винтов, чтобы они соответствовали обычным винтам M3.
В ремиксе под названием «Большая ручка» для SpaceMouse V2 (который я скачал для использования до того, как его вариант с четырьмя постами был удален):
Отверстия для головок винтов были слишком малы для головок моих винтов М3. Итак, я переделал дебюты.
Кроме того, мне нужна была более короткая (средняя) версия.
