У тебя есть вещь. Теперь вам понадобится коробка для него. Но проектирование коробок — это так утомительно. Вам нужно правильно подобрать петли. И защелка должна быть правильной. И все это должно сочетаться друг с другом и быть соразмерным, и это очень похоже на работу.

Итак, вы заходите в хранилище любимых объектов и начинаете поиск. И прокрутка. И поиск. И прокрутка… Будет ли это работать? А что насчет этого? Это вполне подходящий размер? Стоит ли тратить на это время и деньги на нити? Ой, посмотрите, для этого вам нужна лицензия Fusion 360. И для этого вам потребуется быть мастером OpenSCAD, чтобы хотя бы прикоснуться к нему. Эт. и так далее.

Ну, убери весь этот шум.

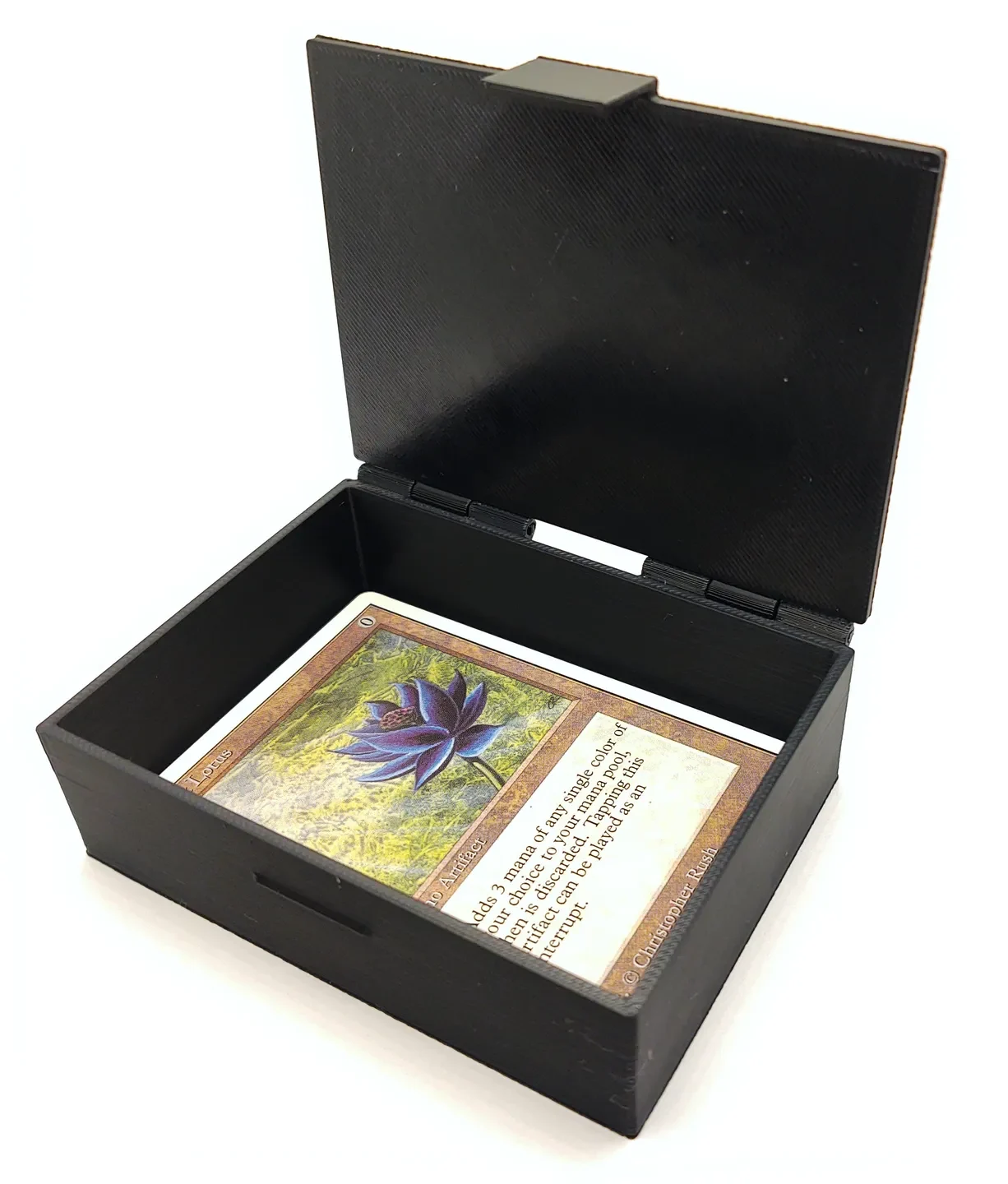

Используйте это, чтобы создать запирающуюся коробку любого размера! Никаких опор. Никакого оборудования не требуется. Никаких винтов, гаек, проволоки и клея. Никакой суеты. Никакого проприетарного программного обеспечения не требуется, просто копия FreeCAD. Никаких дополнительных затрат, кроме нити накаливания, которая у вас наверняка есть!

Это собственный генератор блоков, который я недавно создал в FreeCAD для своих целей. Это параметрический параметр. Просто отрегулируйте значения в прилагаемой таблице «Параметры», а параметрические функции сделают все остальное.

Поскольку вы собираетесь класть вещи в коробку (предположител��но), все определяется внутренними размерами. Введенные вами значения будут соответствовать внутреннему пространству поля. Внешние размеры будут равны указанной вами толщине стен и пола/крышки, а также размерам петель и защелки.

Эта модель V2 новая и улучшенная!

Ограничение максимальной длины для защелки.
Настраиваемая скругленность углов.

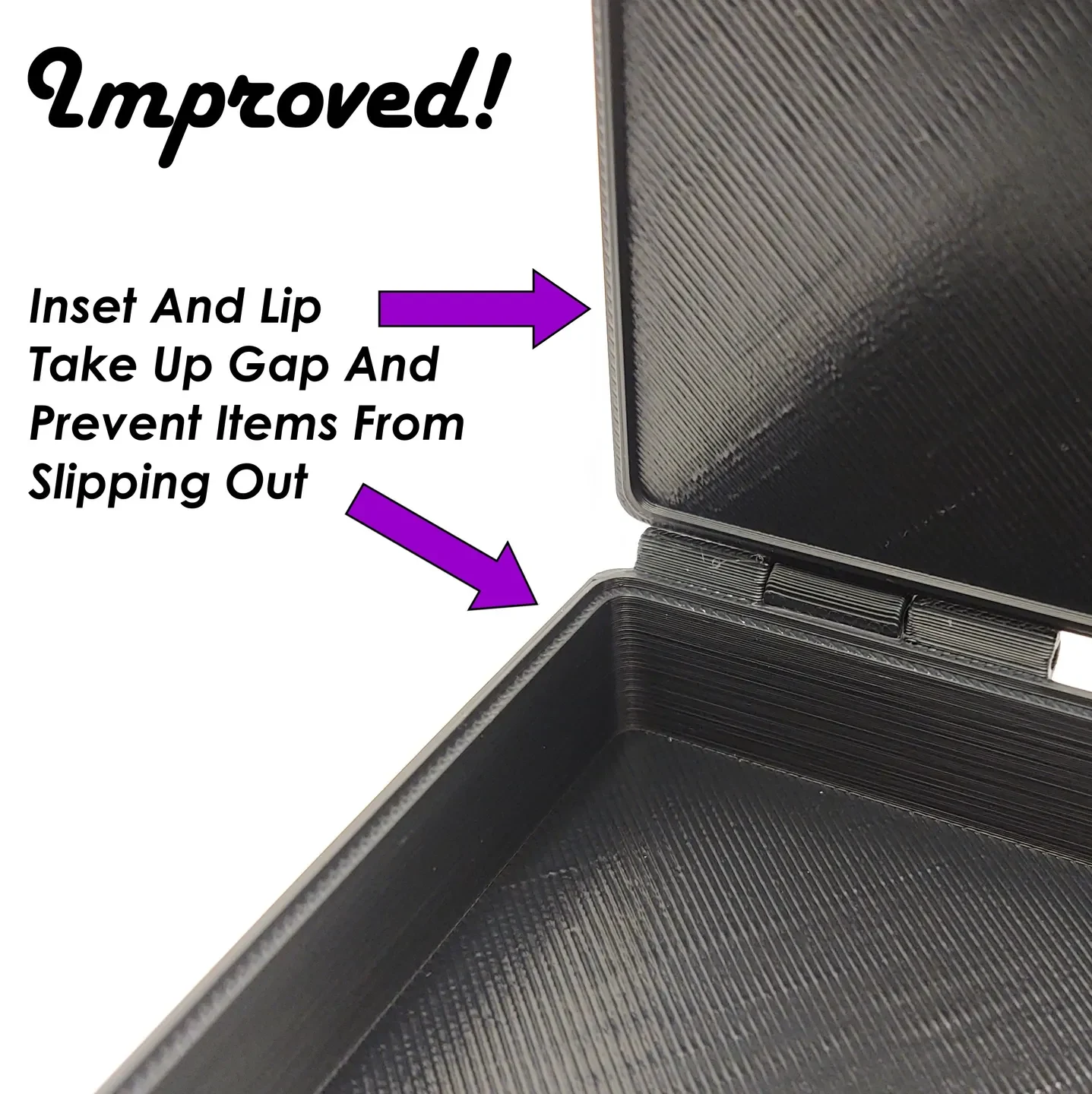

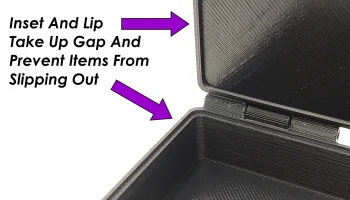

Канавка и выступ в основании и крышке заполняют зазоры в крышке и предотвращают выскальзывание тонких предметов.
Улучшения в шарнирных отверстиях для нитей.

Более мощные коробки можно сделать, увеличив толщину стенок и пола/крышки. Пропорции защелки и петли автоматически соответствуют этим параметрам. Каждая коробка создается с помощью простой гибкой защелки.

Сборка невероятно проста: просто соедините крышку и основание и проденьте кусок нити диаметром 1,75 мм в каждую петлю.

Распечатайте основание коробки лицевой стороной вверх и крышку вверх дном на печатной платформе. Если у вашего принтера есть текстурированная платформа, вы можете нанести текстуру на верхнюю часть крышки.
