Ультимативный мини-волчок

Теперь доступна облегченная версия, в которой подшипник не требуется.

@MrGira разработала милый ремикс, который вы тоже можете попробовать

ВВЕДЕНИЕ

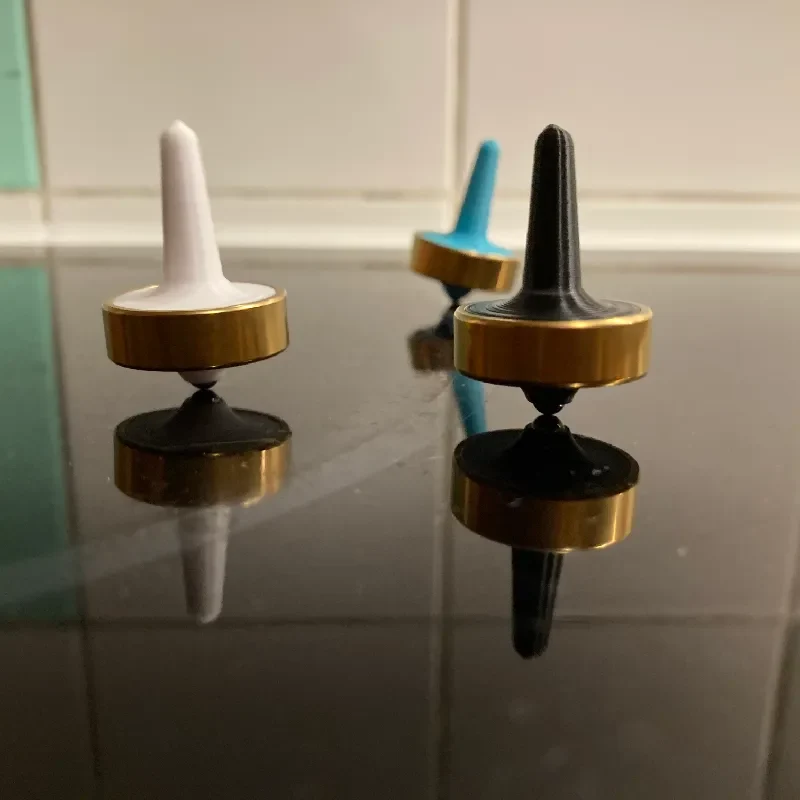

Этот крошечный волчок — настоящий зверь! Вам не составит труда заставить его вращаться хотя бы 3-4 минуты на ровной поверхности (мой рекорд вращения — 7:17). Вам понадобится старый шарикоподшипник 8 x 22 x 7 мм — вероятно, самый распространенный шарикоподшипник. Просто спросите в местном скейт-магазине или скейт-парке — я уверю вас, что у кого-нибудь есть запасной.

ИНСТРУКЦИЯ ПО СБОРКЕ

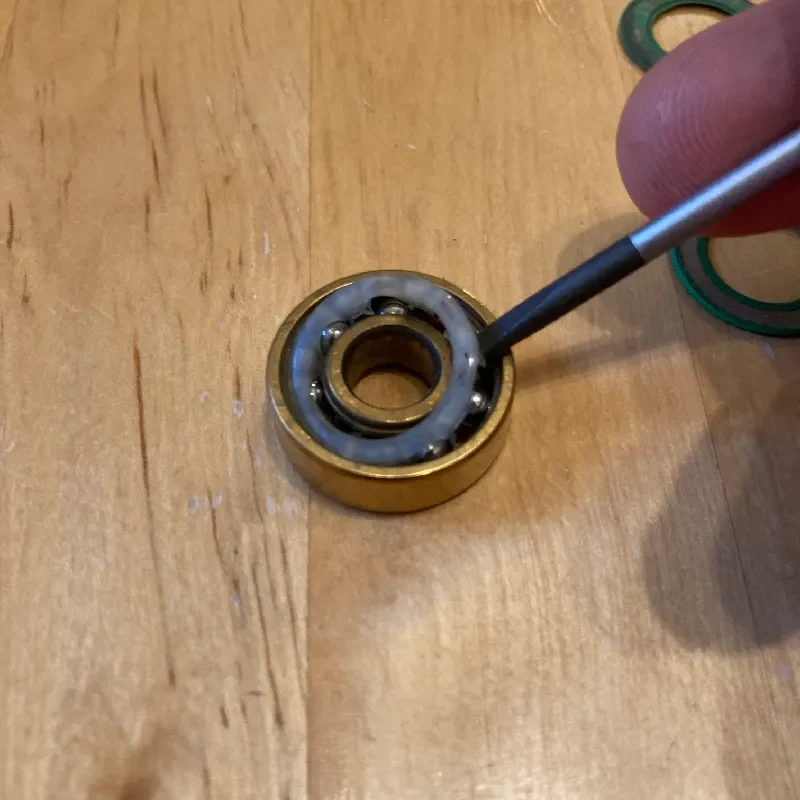

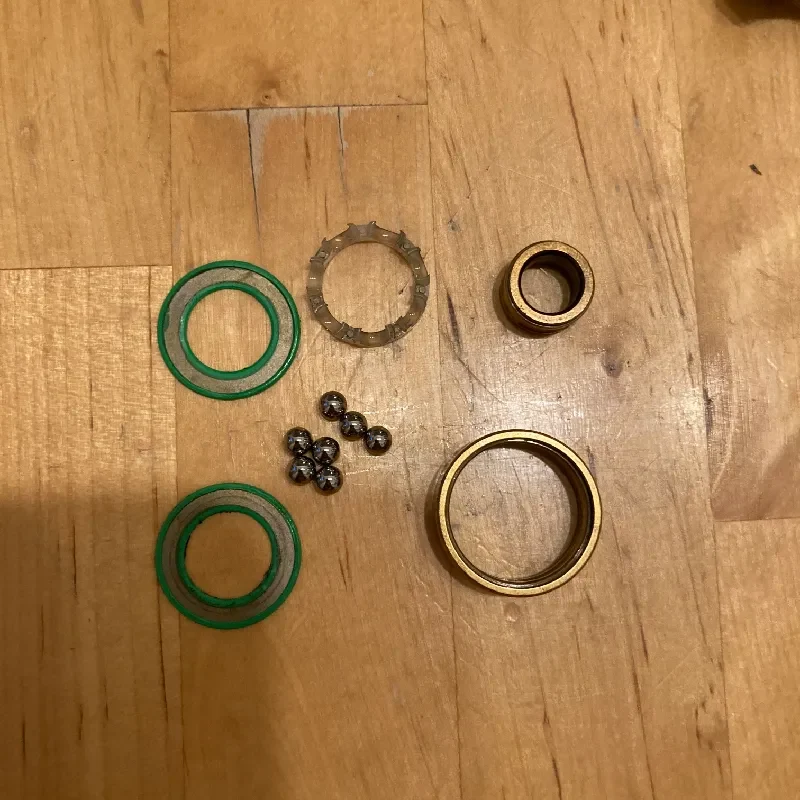

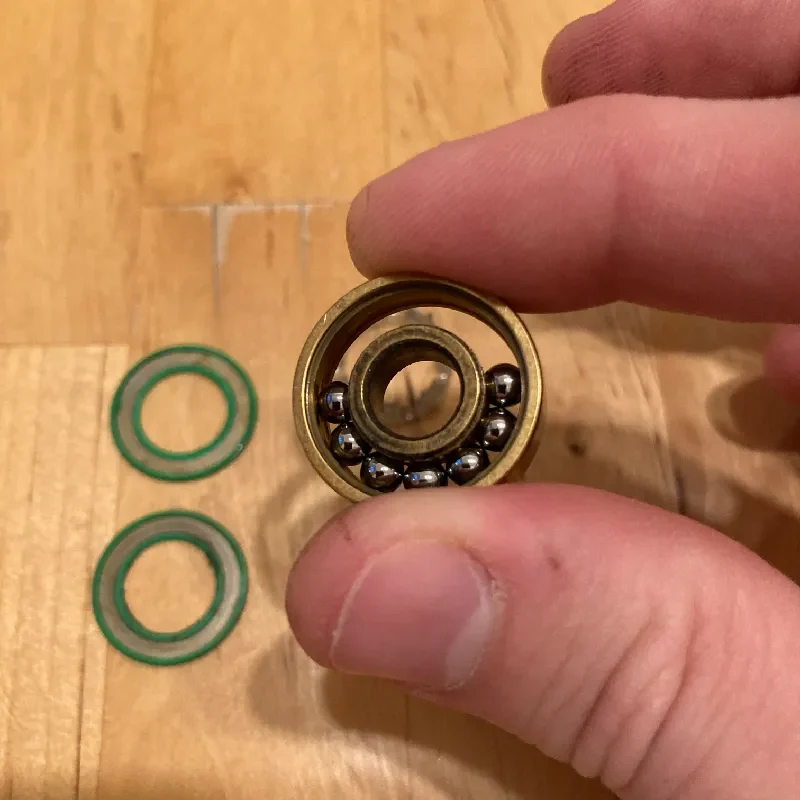

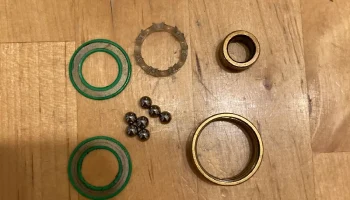

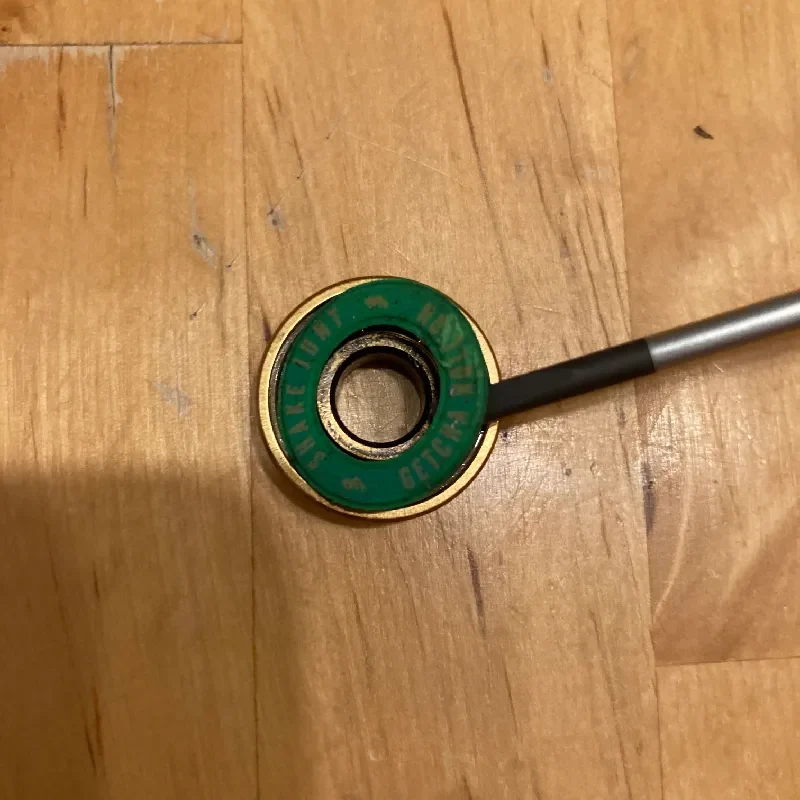

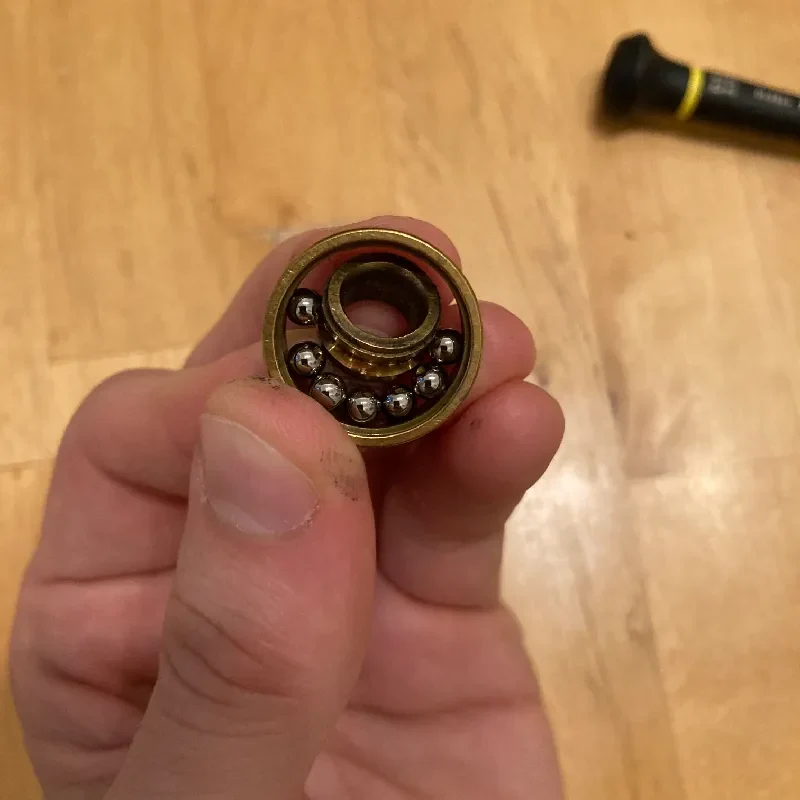

Разберите подшипник и обязательно сохраните наружное кольцо и как минимум 1 стальной шарик.

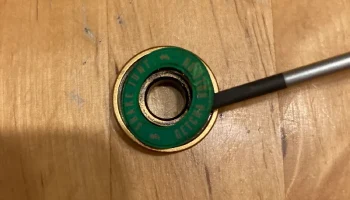

Измерьте внутренний диаметр с помощью измерителя внутреннего диаметра.
Распечатайте правильную модель (см. пояснения ниже).
Вставьте стальной шарик в отверстие на кончике верха.
Сожмите две детали вместе во внешнее кольцо с помощью помощника по прессовой посадке.
Используйте плоскогубцы для плотного прилегания.
Возможно, вы захотите добавить немного клея заранее.

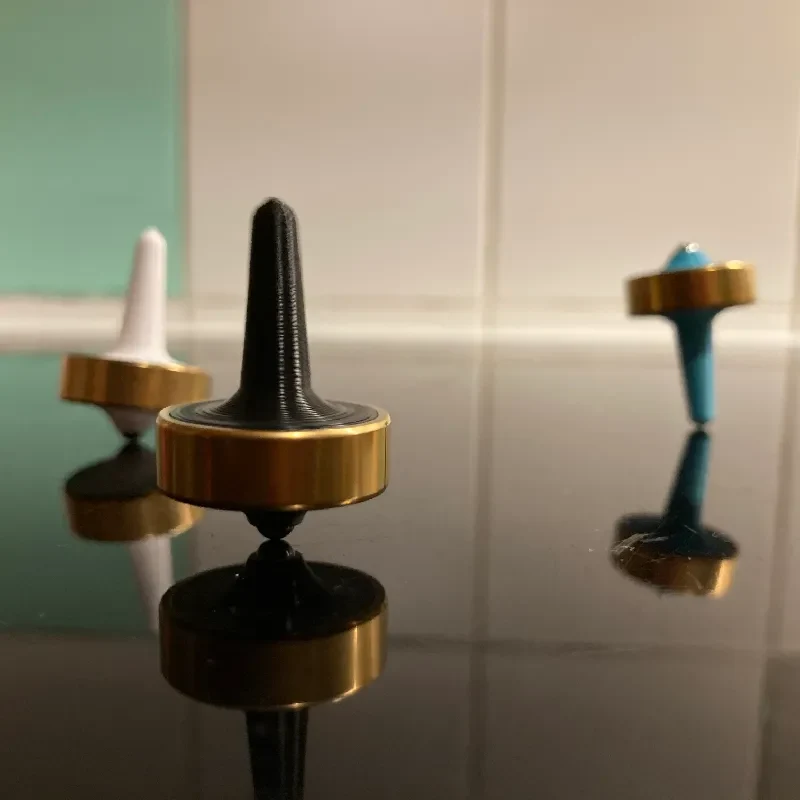

дайте этому хорошее вращение
быть впечатленным

Мой рекорд — 6:46 минут на вогнутой стороне зеркала для макияжа. Сможете ли вы его побить?

⚙ НАСТРОЙКИ ПЕЧАТИ

Высота слоя 0,1-0,15 мм
10-15 % заполнения
2-3 периметра
Вы получите наилучшие результаты, если будете печатать детали последовательно.

Хотя эти подшипники внешне одинаковы, внутренности могут сильно различаться. Чтобы добиться идеальной посадки, могу предложить вам два способа:

1.) Параметрический подход

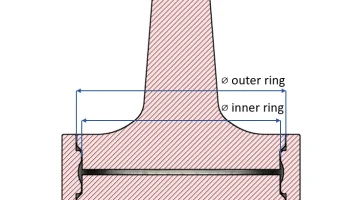

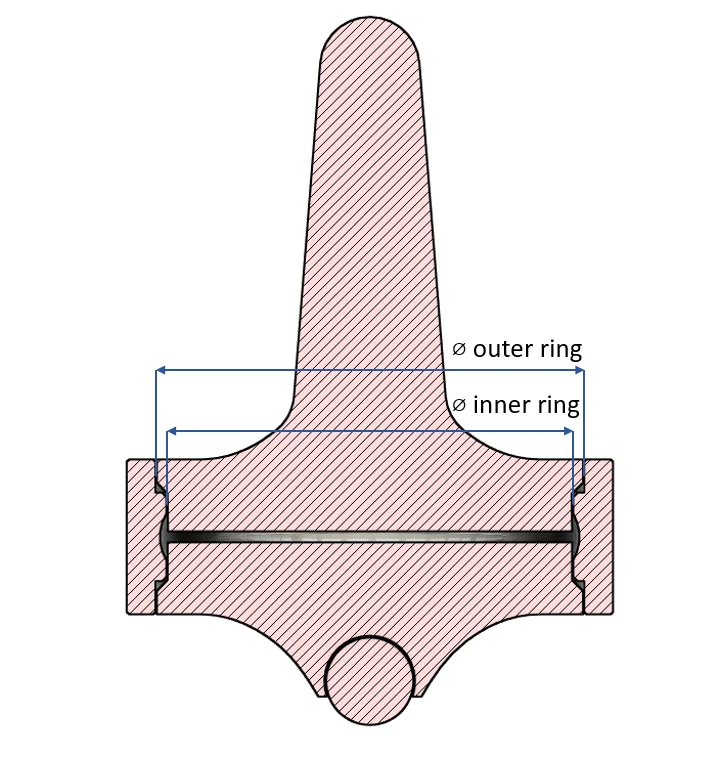

Измерьте внутренний и внешний диаметр разобранного сепаратора подшипника (для справки см. технический чертеж).
Никакие инструменты не нужны! Просто распечатайте «Измеритель внутреннего диаметра»!
Импортируйте нижний и верхний файлы .3mf в PrusaSlicer или SuperSlicer как единый объект, содержащий несколько частей (я не уверен, как сделать то же самое в cura...)
Масштабируйте размер «внутреннего кольца» и «внешнего кольца» только в направлениях X и Y соответствующим образом (см. изображение ниже для справки).
Распечатайте модель, которая идеально подойдет вашему сепаратору подшипника

На вкладке справа от модели выберите внутреннее кольцо (слева) или внешнее кольцо (справа) соответственно. Обязательно откройте маленький символ замка — это позволит вам масштабироваться в направлениях x и y независимо от направления z. Теперь масштабируйте в соответствии с вашими измерениями. Повторите для другой части.

2.) Доверьтесь моим готовым файлам (работает для 9 из 10 подшипников)
выберите файл с предпочтительным разрешением (см. таблицу ниже)
Распечатать модель
Готово!

Я обнаружил, что основание может немного сжаться из-за деформации, если температура нагретой кровати установлена ​​слишком высокая.

Если у вас нет под рукой пары суппортов, сначала попробуйте зазор 18,30 мм и начните с этого, поскольку каждая нить накала уникальна (как и внутренние части большинства подшипников...). Я сделал целый ряд возможных зазоров, чтобы вы могли плотно прилегать. Дайте мне знать, если вам нужна еще большая версия!

Посмотрите этот милый ремикс, возможно, еще одну мою модель волчка, в которой можно использовать оставшиеся стальные шарики!
