Параметрический магнитный быстросъемный брелок......

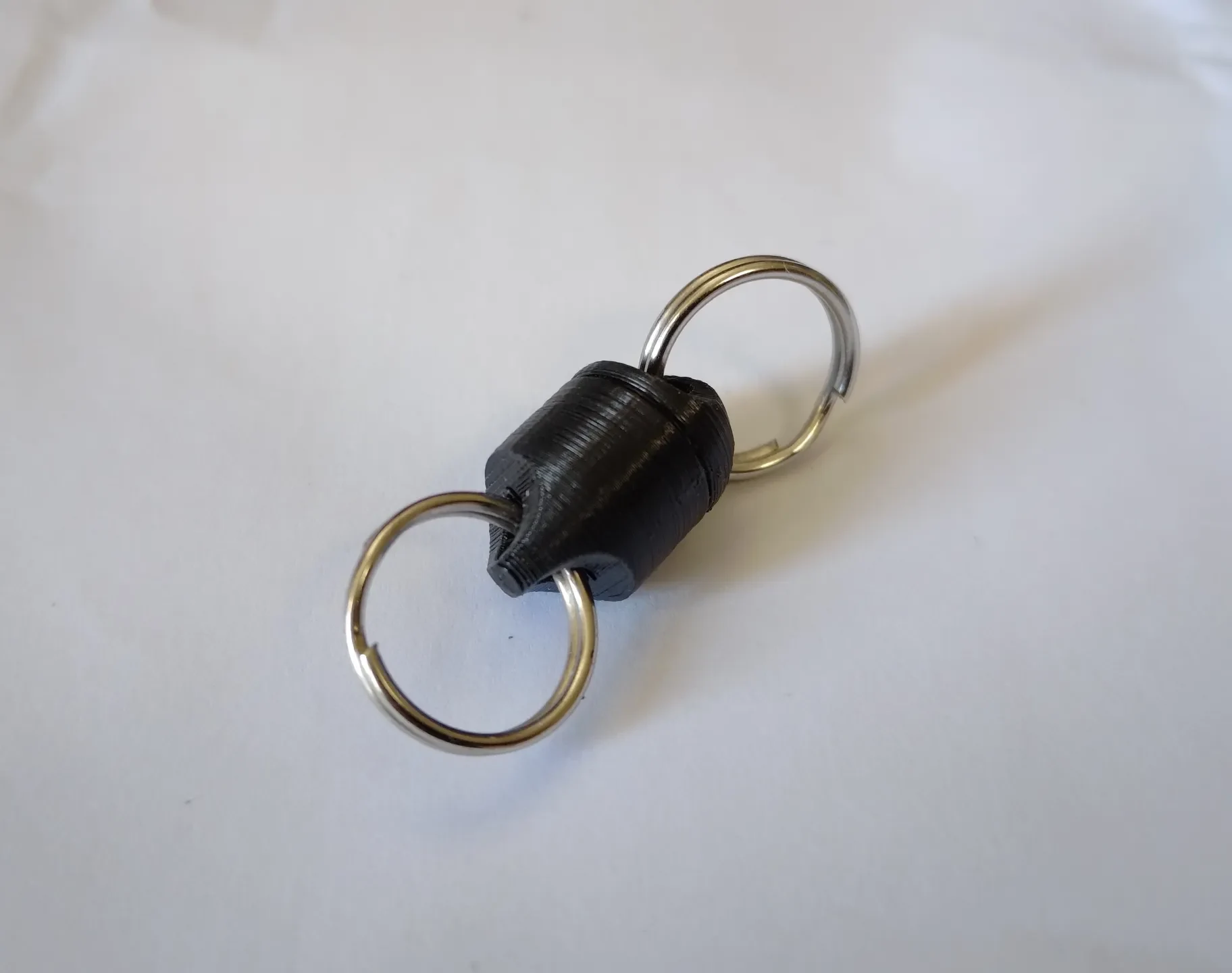

Простой параметрический магнитный быстросъемный брелок.

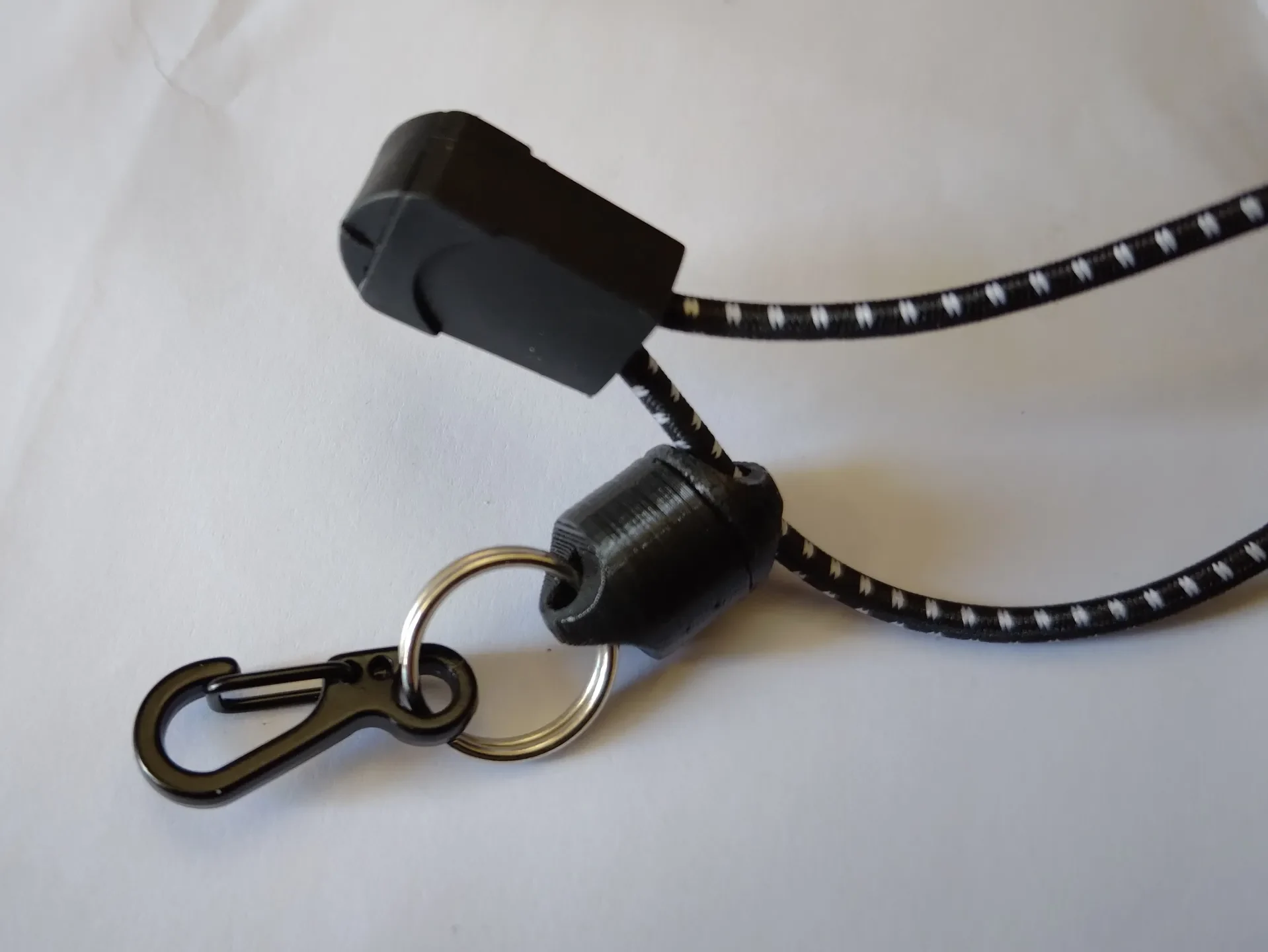

Я сделал это некоторое время назад, чтобы использовать его с съемником стрел для стрельбы из лука, и он отлично работает.

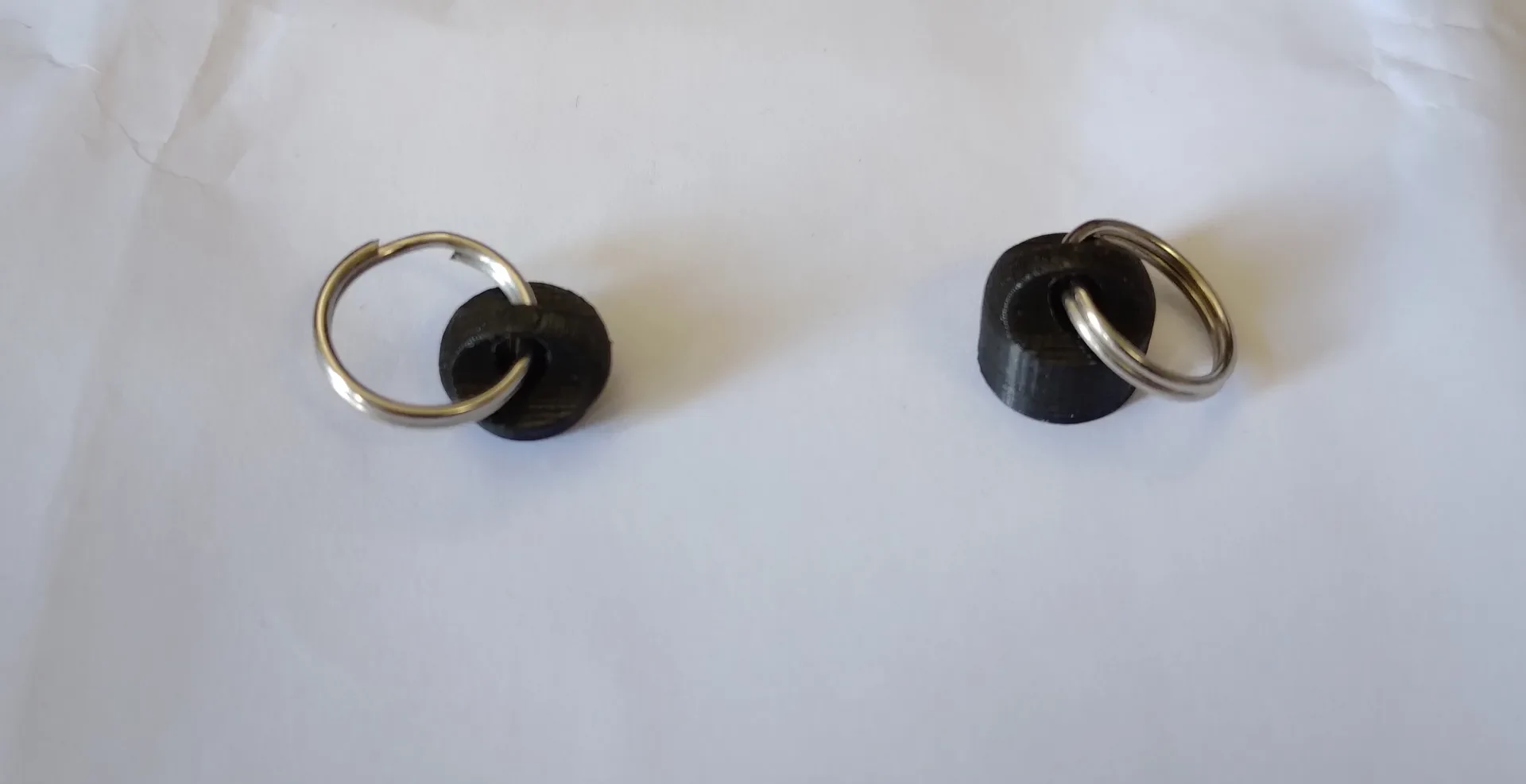

Вы можете изменить диаметр и толщину верхних и нижних магнитов, если у вас нет размеров 8х3 мм или 6х2 мм.

Вы даже можете использовать несовпадающие магниты (если вам это нужно), и файл должен компенсировать различия.

Есть еще несколько параметров, которые можно изменить (все они имеют описания), например, ClearOffset для допусков (по умолчанию 0,2 мм).

Его можно напечатать с полями и без поддержек в той ориентации, в которой он находится, если у вас хорошая адгезия слоя, или вы можете повернуть его и использовать несколько подставок.

Эта конструкция была выбрана специально для того, чтобы ее можно было использовать с меньшими брелоками даже при использовании магнитов большего размера.

Высота слоя должна быть 0,16 мм или меньше.

Список изменений:

v10

исправлена проблема с скруглением в верхней части, которую я сломал непосредственно перед публикацией файла (работает нормально только для определенных размеров магнитов)
Я удалил файл v9.f3d, чтобы избежать путаницы.

v13

изменена RingHoleSafeZone для правильной настрой��и количества материала, добавляемого между кольцевыми отверстиями и магнитами.
