Приспособление для вставки магнита для "восстановления Gr...

Перестроенные контейнеры Gridfinity могут удерживать магниты только с помощью фрикционной посадки, без клея. Однако установка магнитов может оказаться немного сложной задачей, особенно если модель настроена так, чтобы они плотно удерживались. Это приспособление упрощает установку магнитов. Каждый магнит занимает всего несколько секунд.

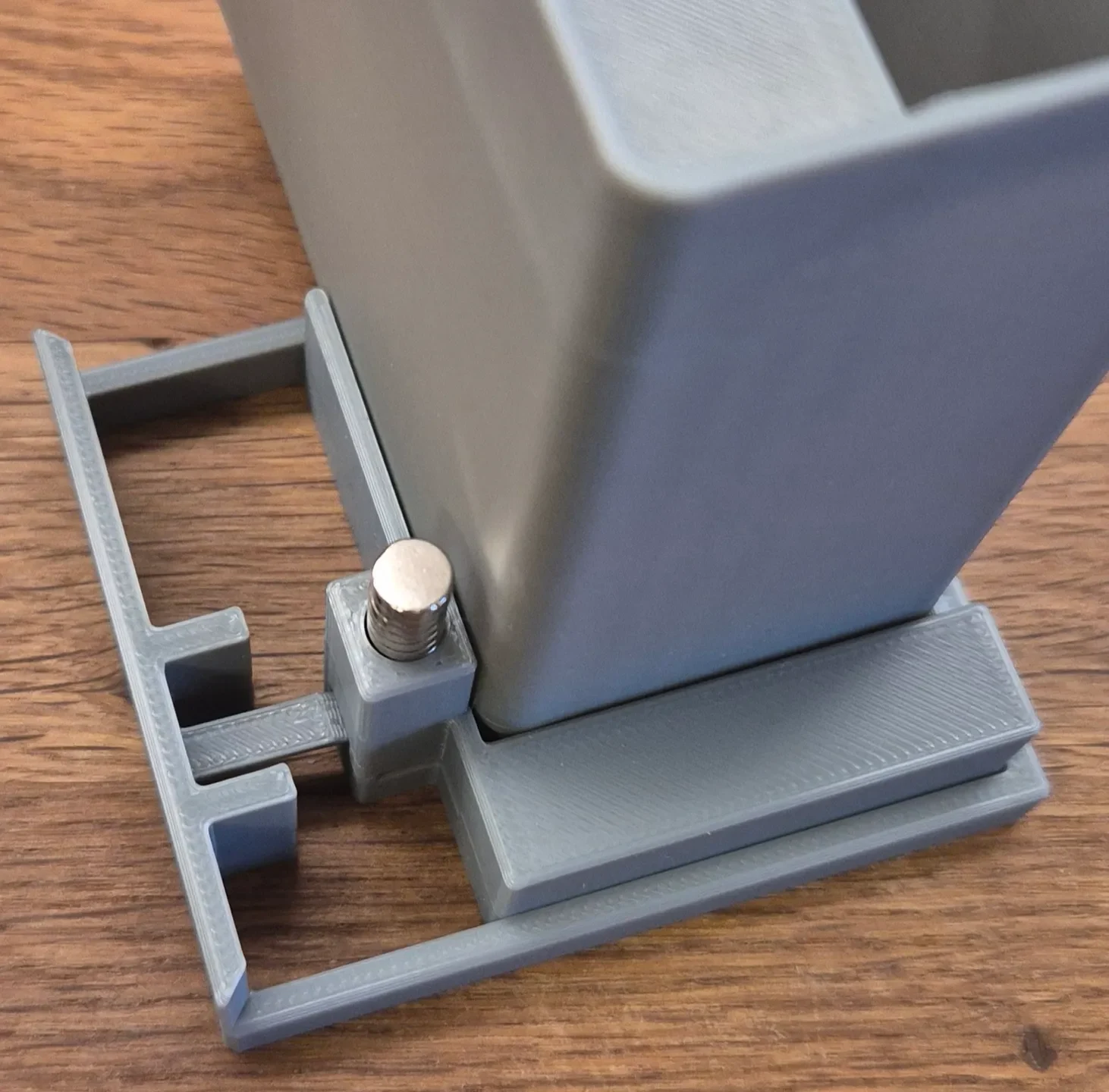

Модель состоит из двух частей: основания для удержания мусорного ведра и стопки магнитов, а также кнопки, которая толкает магнит в мус��рное ведро. Основу можно печатать без подставок, канцелярской кнопке нужна подставка.

Опорная пластина открыта с двух сторон для вставки магнитов в большие контейнеры. (Новое в V2) При сборке больших контейнеров одной рукой нажимайте на контейнер, а другой рукой нажимайте на кнопку. Один палец касается большой планки на опорной пластине, другой — сразу за основной нажимной штифт. Для контейнеров 1x1 я рекомендую нажимать на сам контейнер, а не на большую планку, чтобы усилие было лучше выровнено.

Опционально: под стопкой магнитов есть место для одного магнита. Если вы поместите туда магнит в правильном положении, магазин упадет легче. Это также предотвращает случайное смещение магнитов. Вам больше не нужно перепроверять. (Новое в версии 2)

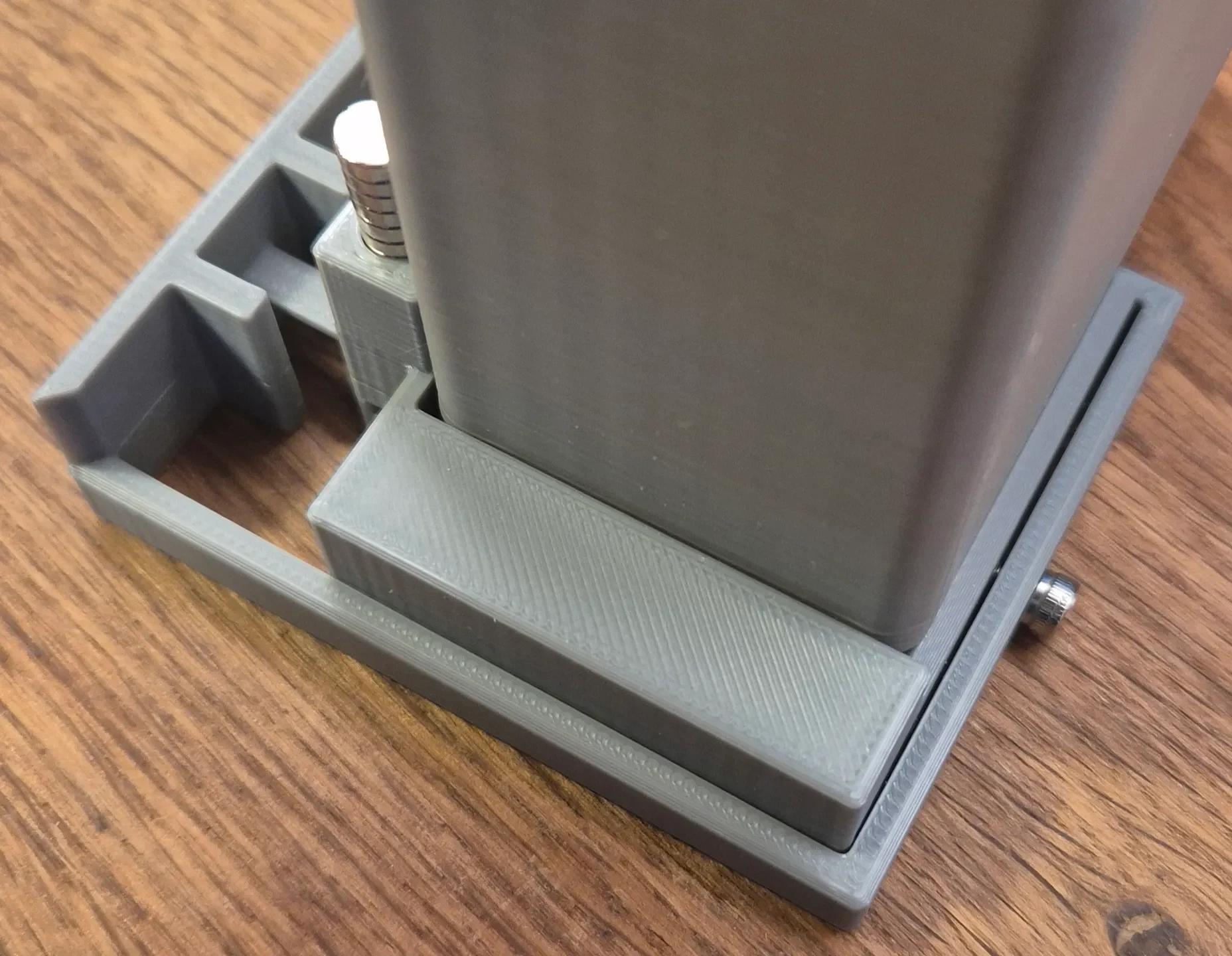

Дополнительно: на противоположной стороне кнопки имеется отверстие для винта М3, желательно 20 мм. Это не позволит сборке развалиться, когда вы ее поднимете. (Новое в версии 2)

Рабочий процесс:

Разместить корзину

Вставьте стопку магнитов в правильной ориентации.

Сильно нажмите на стопку магнитов, пока штифт находится снаружи.

Плотно вставьте штифт в модель.

Поверните контейнер на 90° и повторяйте, пока все четыре магнита не будут вставлены.

Разработано в FreeCAD, оригинальный файл CAD прилагается.

Также ознакомьтесь с другой моей моделью для вставки магнитов с фрикционной посадкой в ​​опорные плиты GridPlates.
