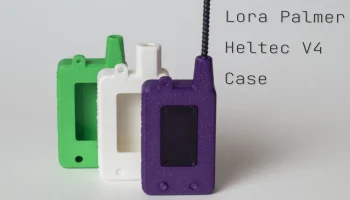

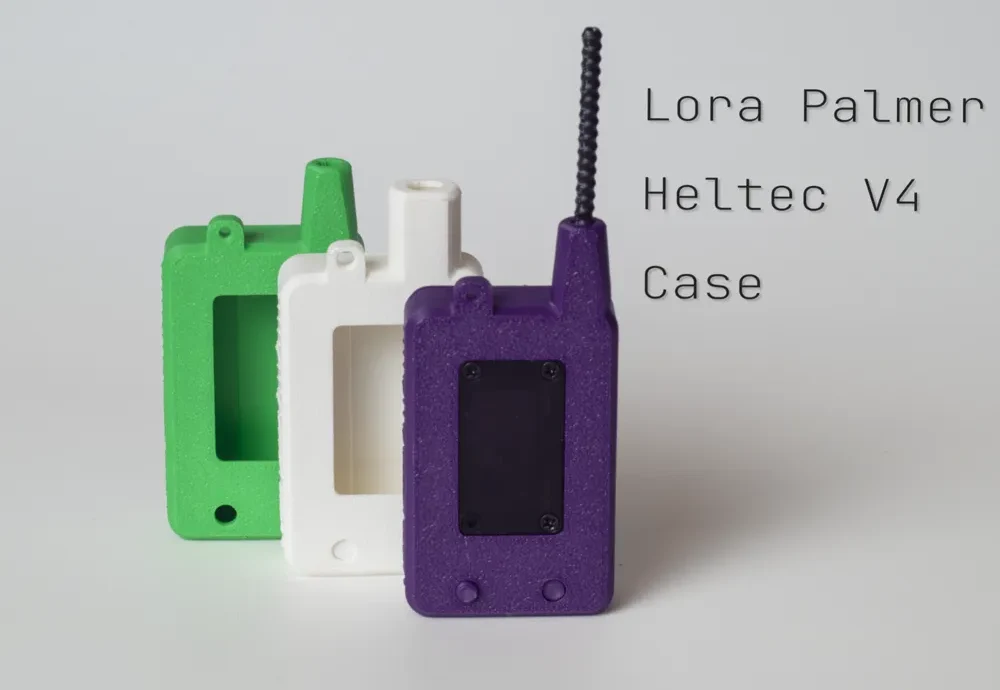

Heltec V4 мини корпус ESP32S3

Минималистичный корпус с защелкивающейся конструкцией для узла Meshtastic (Heltec WiFi LoRa 32 V4)

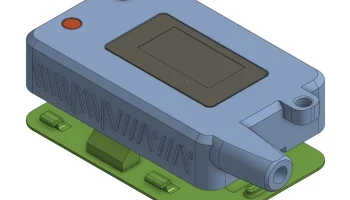

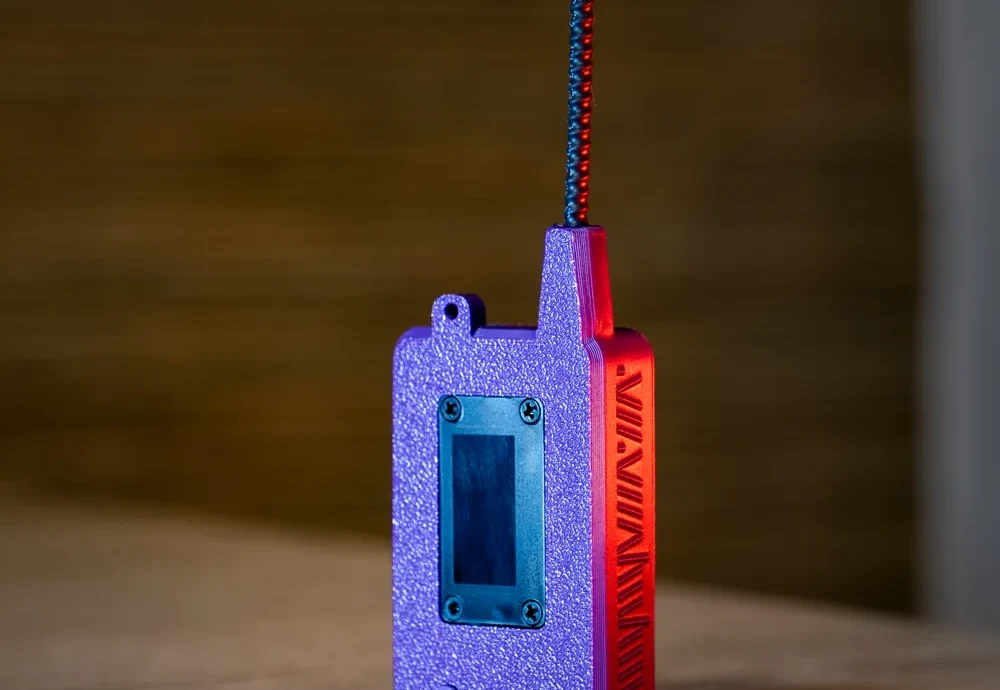

Это сверхкомпактная конструкция без винтов для узла Meshtastic на базе платы Heltec WiFi LoRa 32 (V4). Моей целью было создать максимально компактный корпус, который при этом оставался бы защитным и функциональным — идеально подходящий для ношения в кармане, походов или приключений вдали от цивилизации, не увеличивая габариты устройства.
Основные особенности

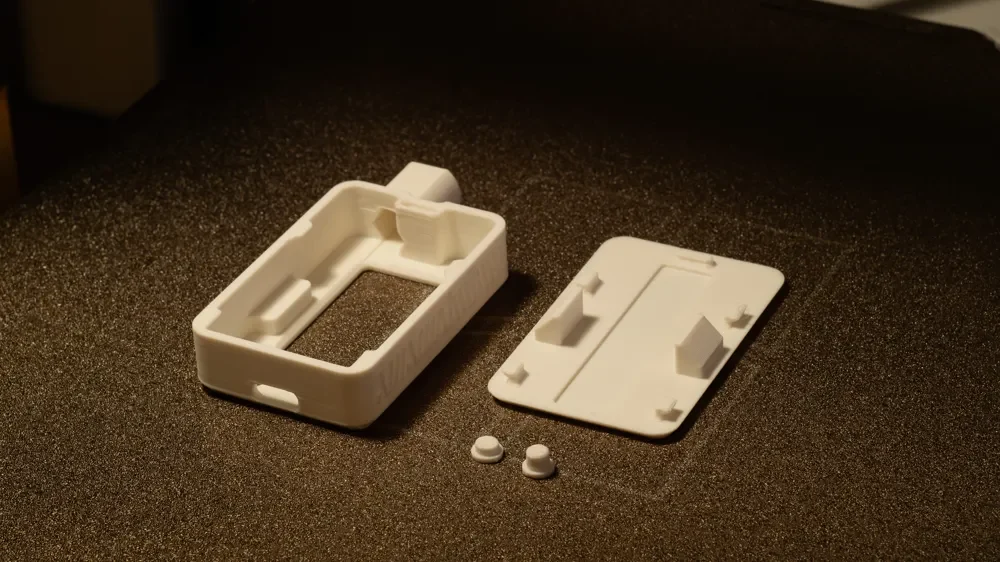

    Сборка на защелках: не требуются винты, инструменты или крепеж — просто соедините половинки для быстрой установки (и легкого разборки, если понадобится).
    Минималистичность и легкость: делает ваш узел элегантным и портативным.
    Поддержка антенны: разработан специально для антенны Heltec Kit LoRa (версия с разъемом SMA появится в ближайшее время).
    Доступ к кнопкам: кнопка PRG выпуклая для удобного нажатия, а кнопка перезагрузки слегка скрыта, чтобы избежать случайных нажатий.

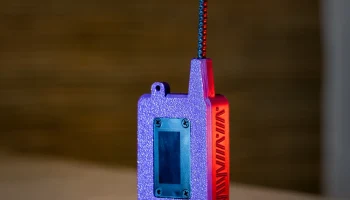

    Видимость OLED: прозрачное окошко для экрана.
    Защита: защищает плату от пыли, ударов и повседневного износа, сохраняя при этом полную функциональность.

Необходимые детали (очень просто!)

    Heltec WiFi LoRa 32 (V4): https://heltec.org/project/wifi-lora-32-v4/
    Антенна Heltec Kit LoRa (входит в комплект или приобретается отдельно)
    Внутренней батареи нет!!! Необходимо подключить внешний источник питания (USB Type-C)

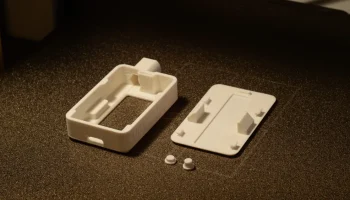

Сборка (не более 5 минут)

    Вставьте плату Heltec V4 в основной корпус (совместите с вырезами).
    Защелкните разъем антенны.

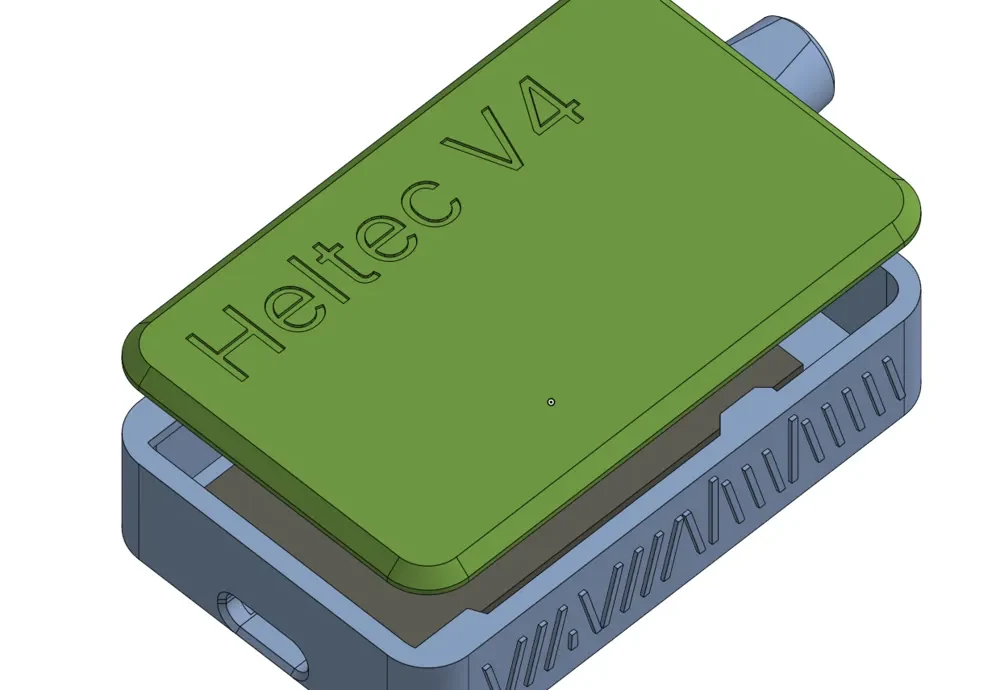

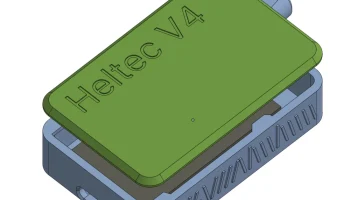

    Установите крышку — согните ее и вставьте, пока она не зафиксируется со щелчком.

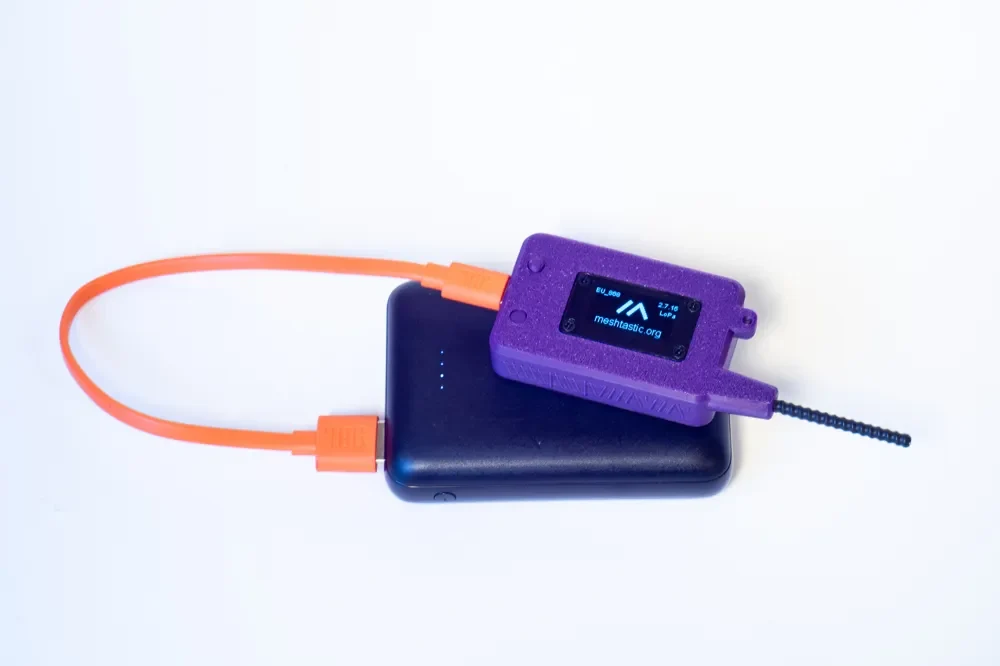

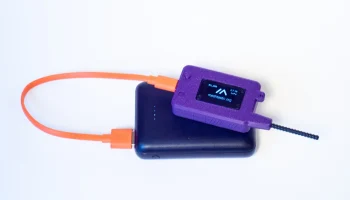

    Готово! Подключите внешний аккумулятор и начните создавать сеть.
