Корпус стационарный для Heltec v3

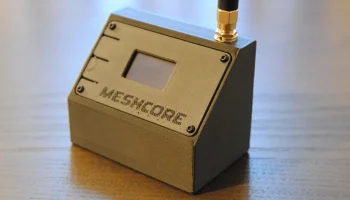

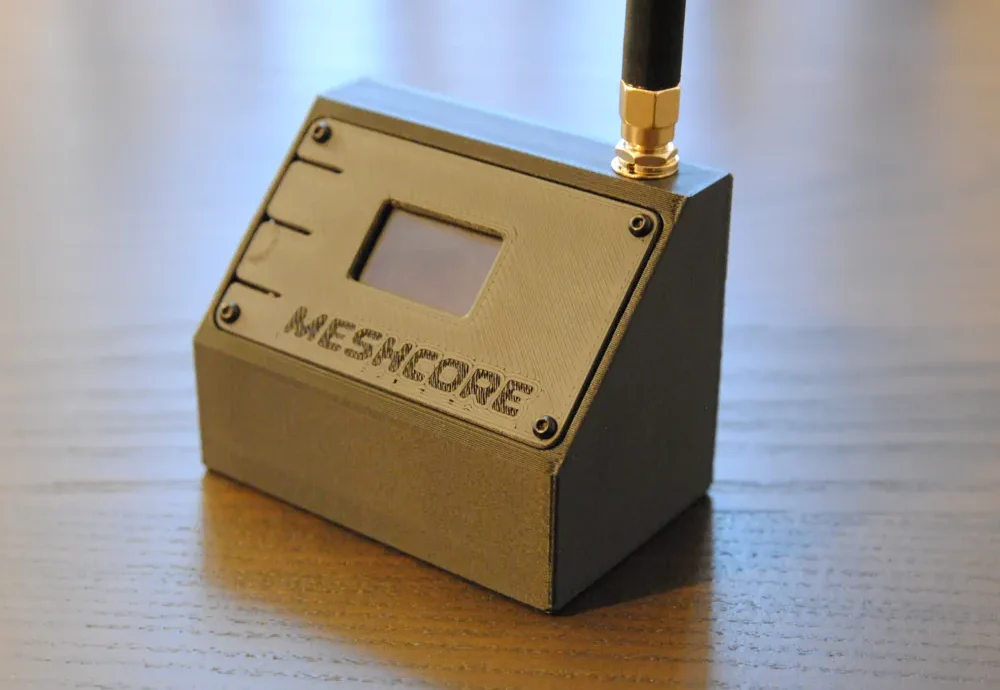

Настольный корпус для радиостанции Heltec, идеально подходящий в качестве настольного узла для сетей Mesh, таких как Meshcore или Meshtastic.

Этот корпус разработан с учетом размеров Heltec v3 и аккумулятора емкостью 3000 мАч (104060). Он также должен подходить для Heltec v4, хотя я лично это не проверял.

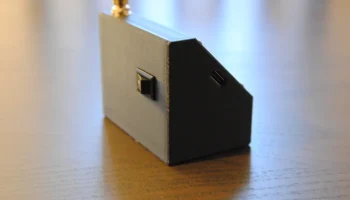

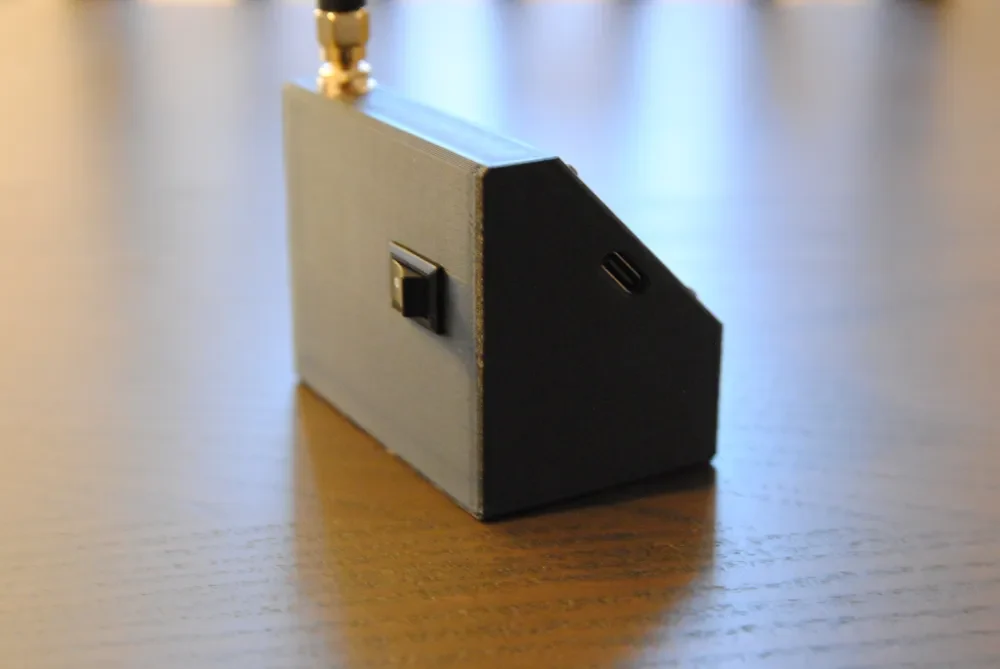

В этом корпусе предусмотрено место для миниатюрного кулисного переключателя SPST на задней панели.

В профиль также добавлены модели, если вы хотите напечатать версии без переключателя или логотипа.

Для сборки потребуются четыре самореза 2x6, ссылки на которые приведены ниже.
Примечания по сборке

Для установки аккумулятора может потребоваться слегка пошевелить его, чтобы он зафиксировался на дне. Вы можете использовать инструмент, чтобы помочь вставить ее на место, но не используйте ничего острого.

После установки батареи можно вставить разъем SME и закрепить его на месте. Это может быть немного хлопотно. Отверстие с нижней стороны имеет форму шестиугольника, чтобы предотвратить свободное вращение разъема. В профиль для печати включен инструмент для SME, который поможет затянуть гайку.

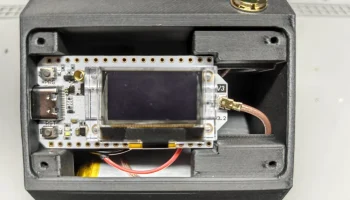

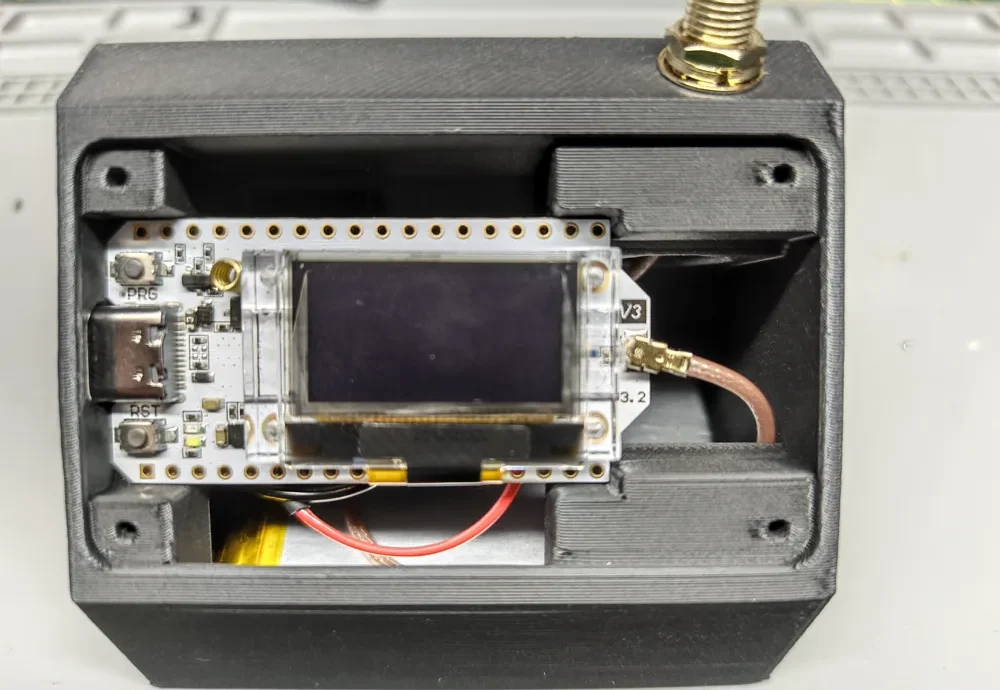

Теперь можно подключить антенну и аккумулятор и вставить плату на место. Она специально сделана с плотной посадкой, чтобы надежно удерживать плату на месте, поэтому просто слегка надавите, пока она полностью не зафиксируется. Будьте осторожны, чтобы не защемить провода.

Перед подключением платы убедитесь, что питание отключено. Не включайте питание без подключенной антенны.
