Многофункциональная ручка с метрической линейкой, сортиро...

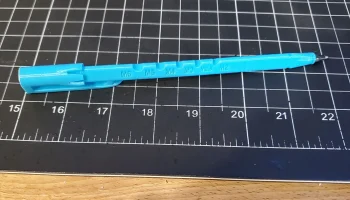

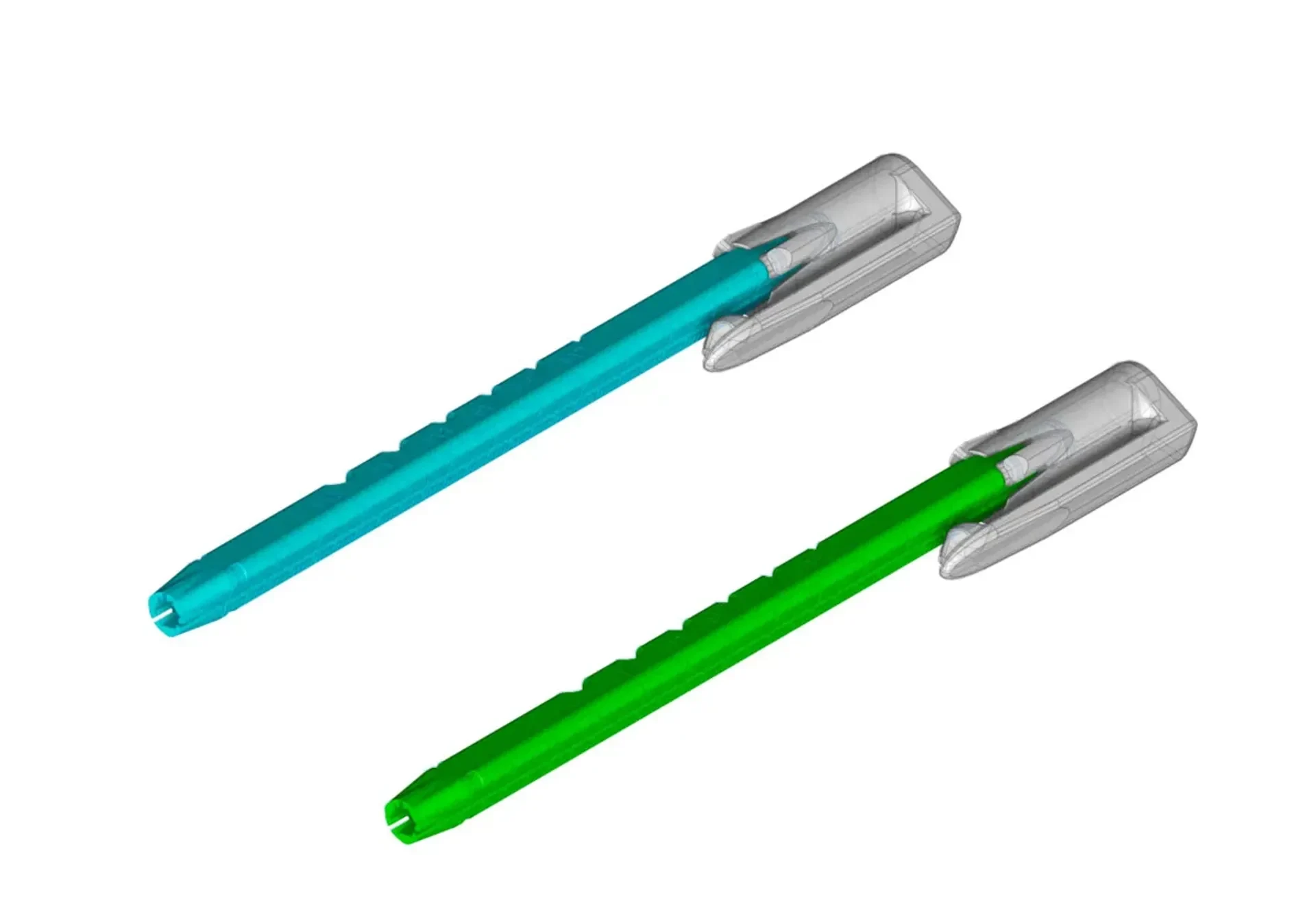

Это моя работа на конкурс ручек и карандашей. Это ручка, как и любая другая, но она также имеет следующие особенности:

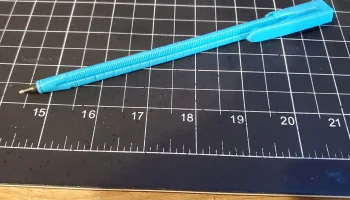

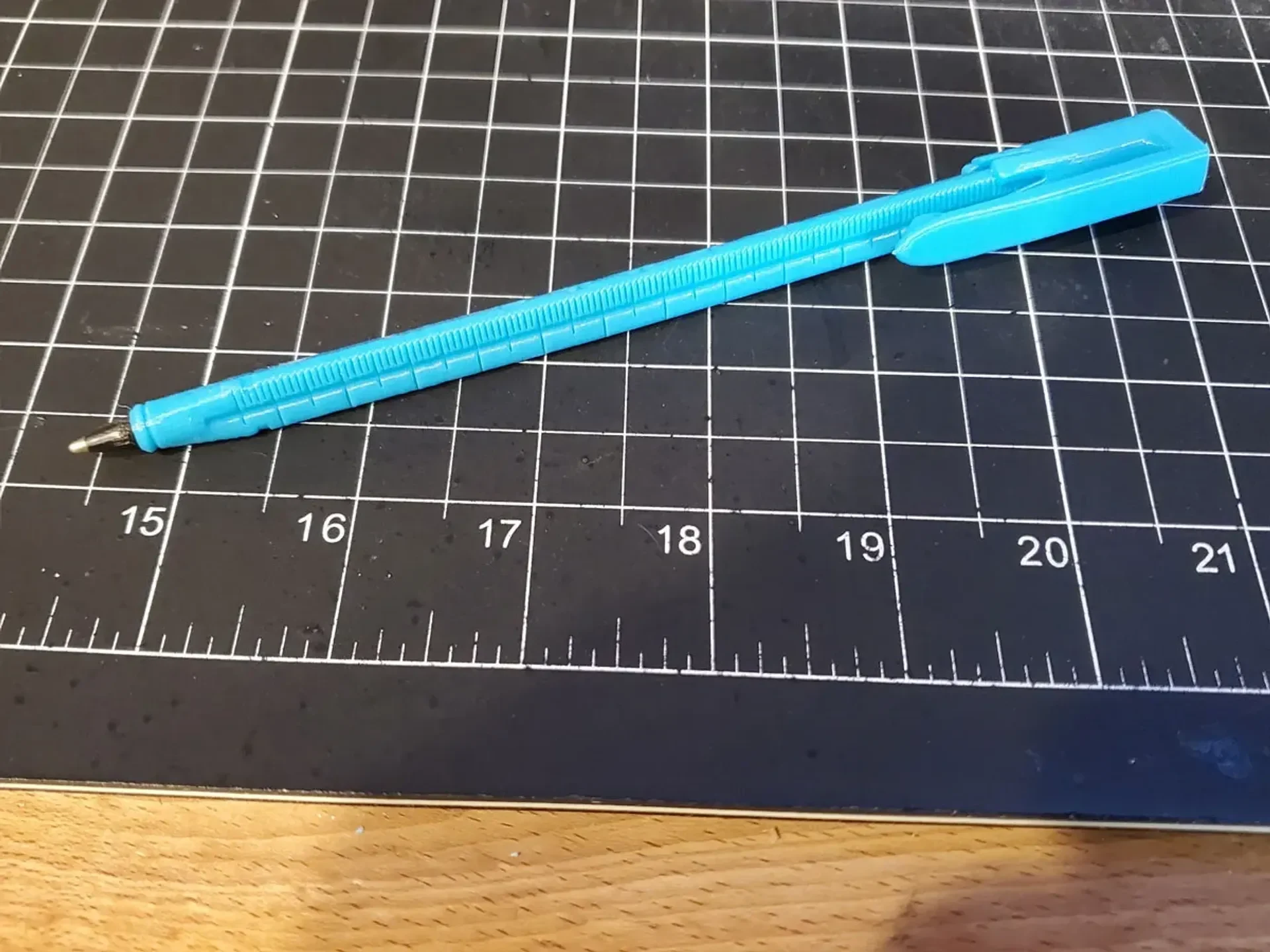

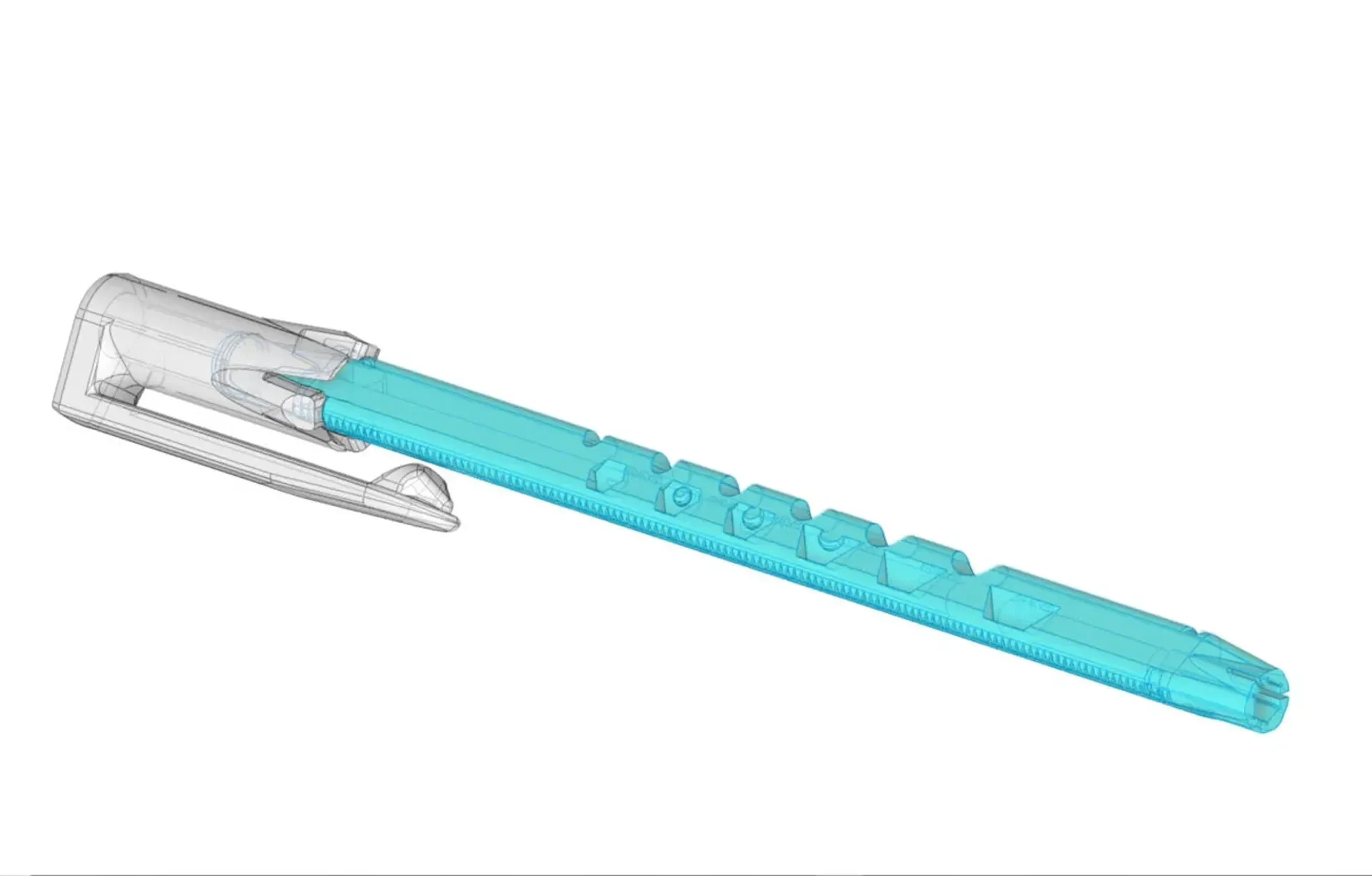

Метрическая линейка 135 мм (первые 10 мм на конце держателя бит не отмечены)

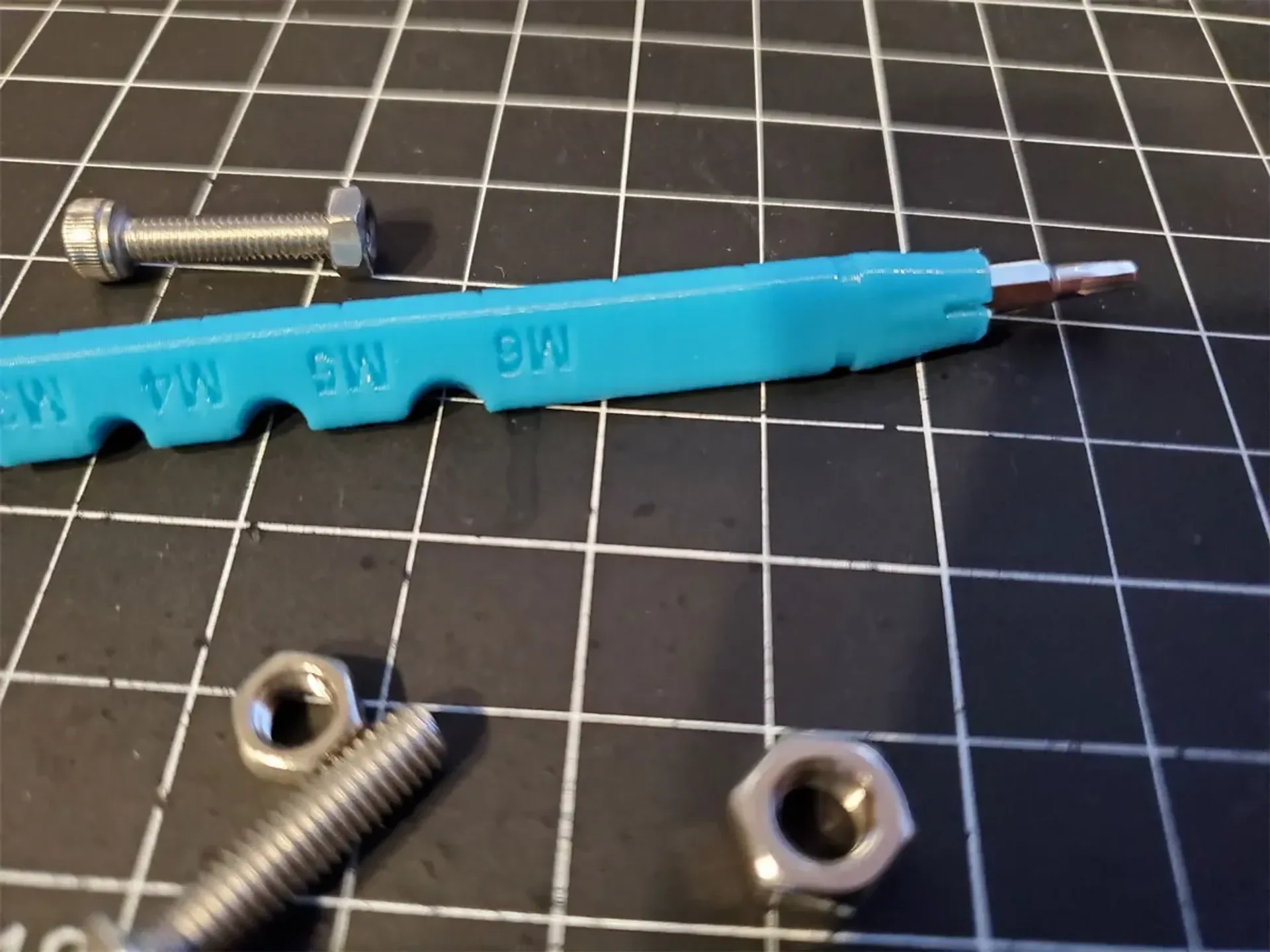

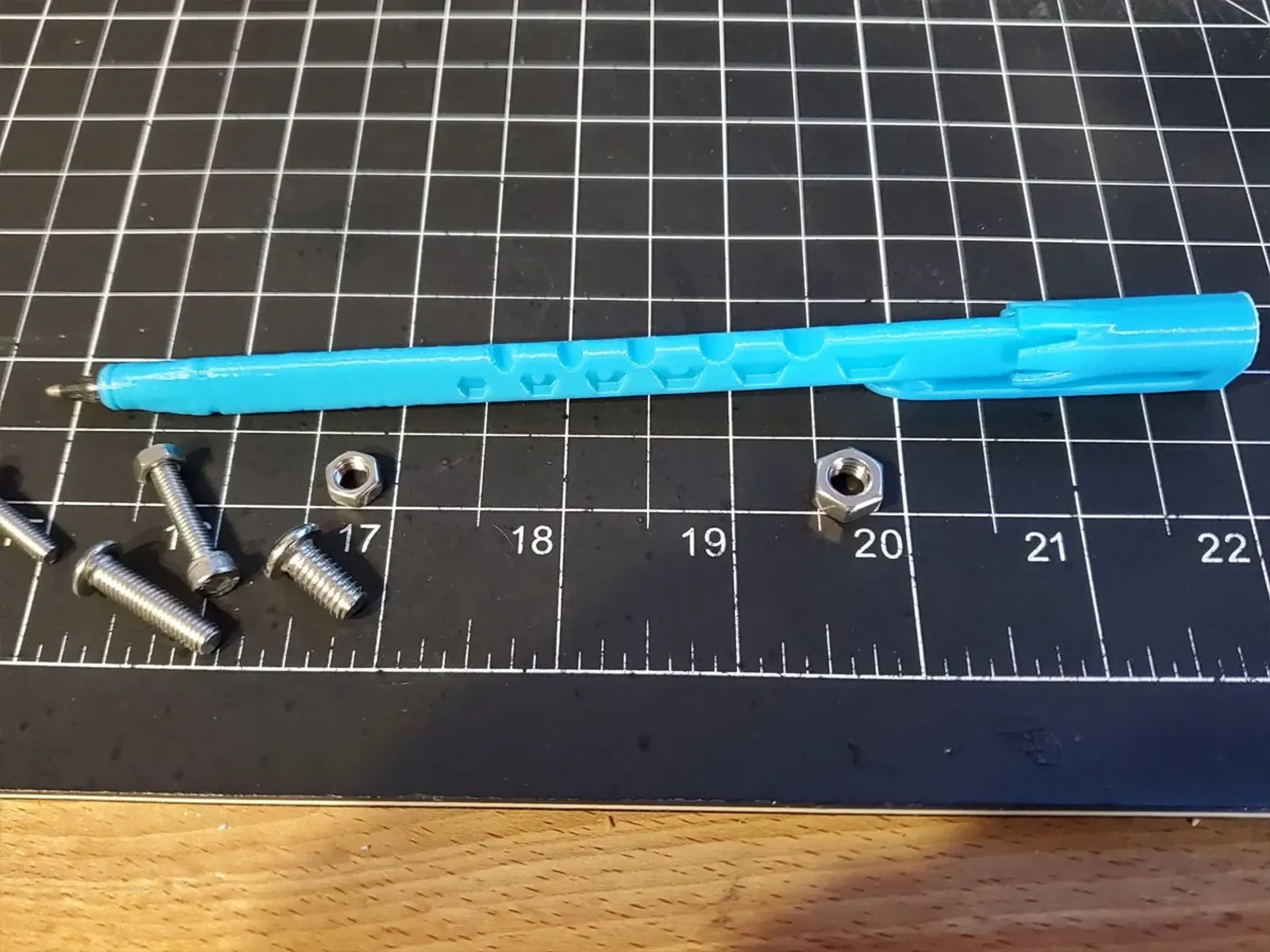

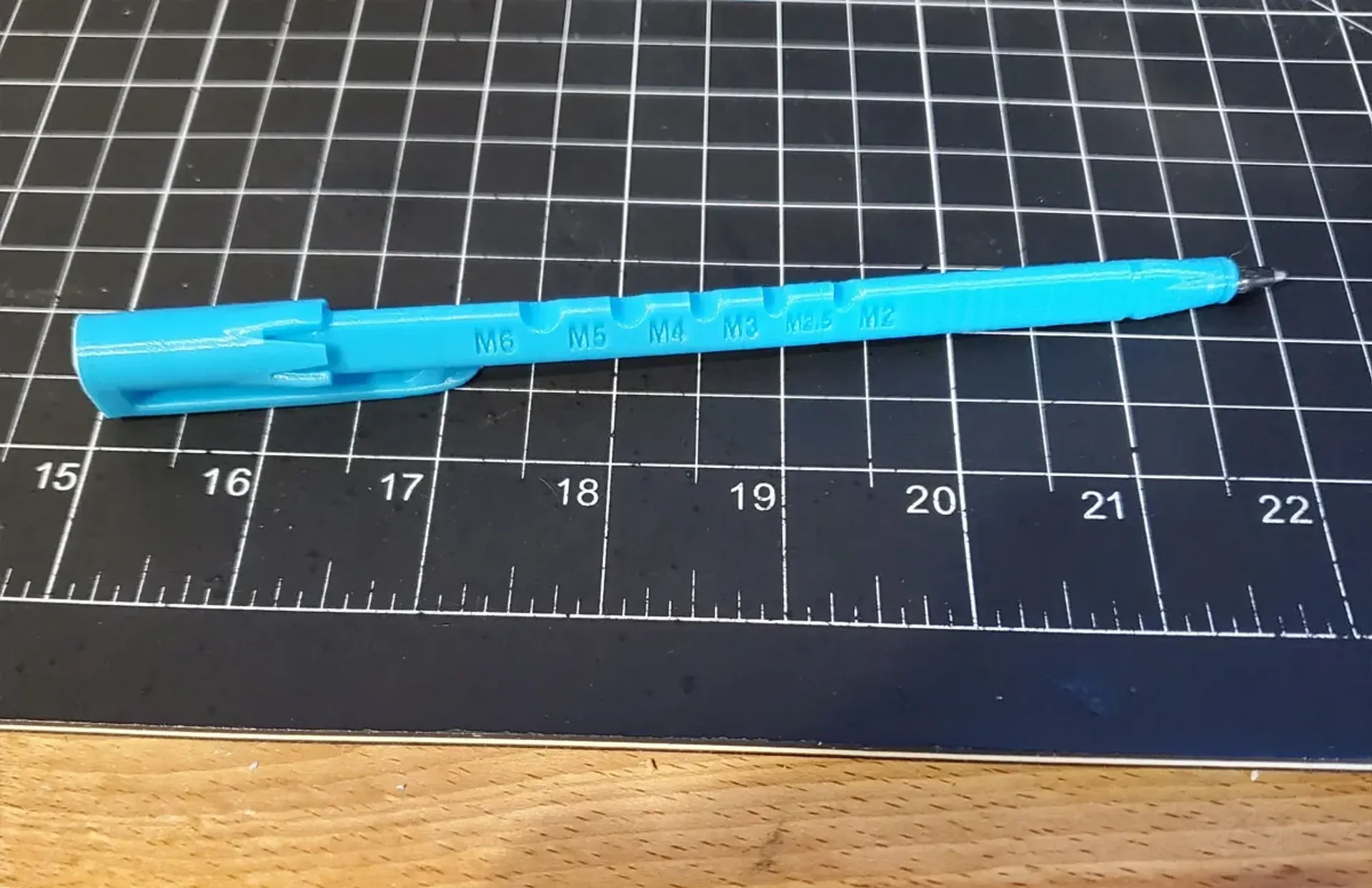

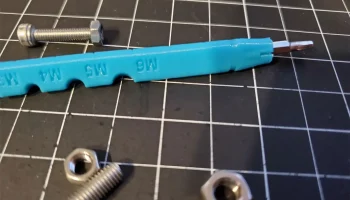

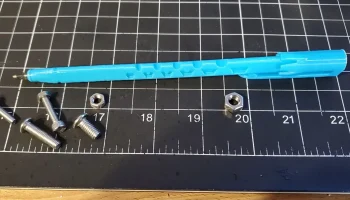

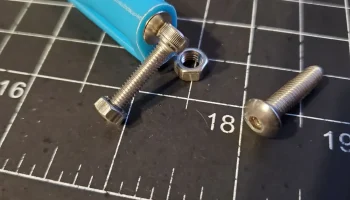

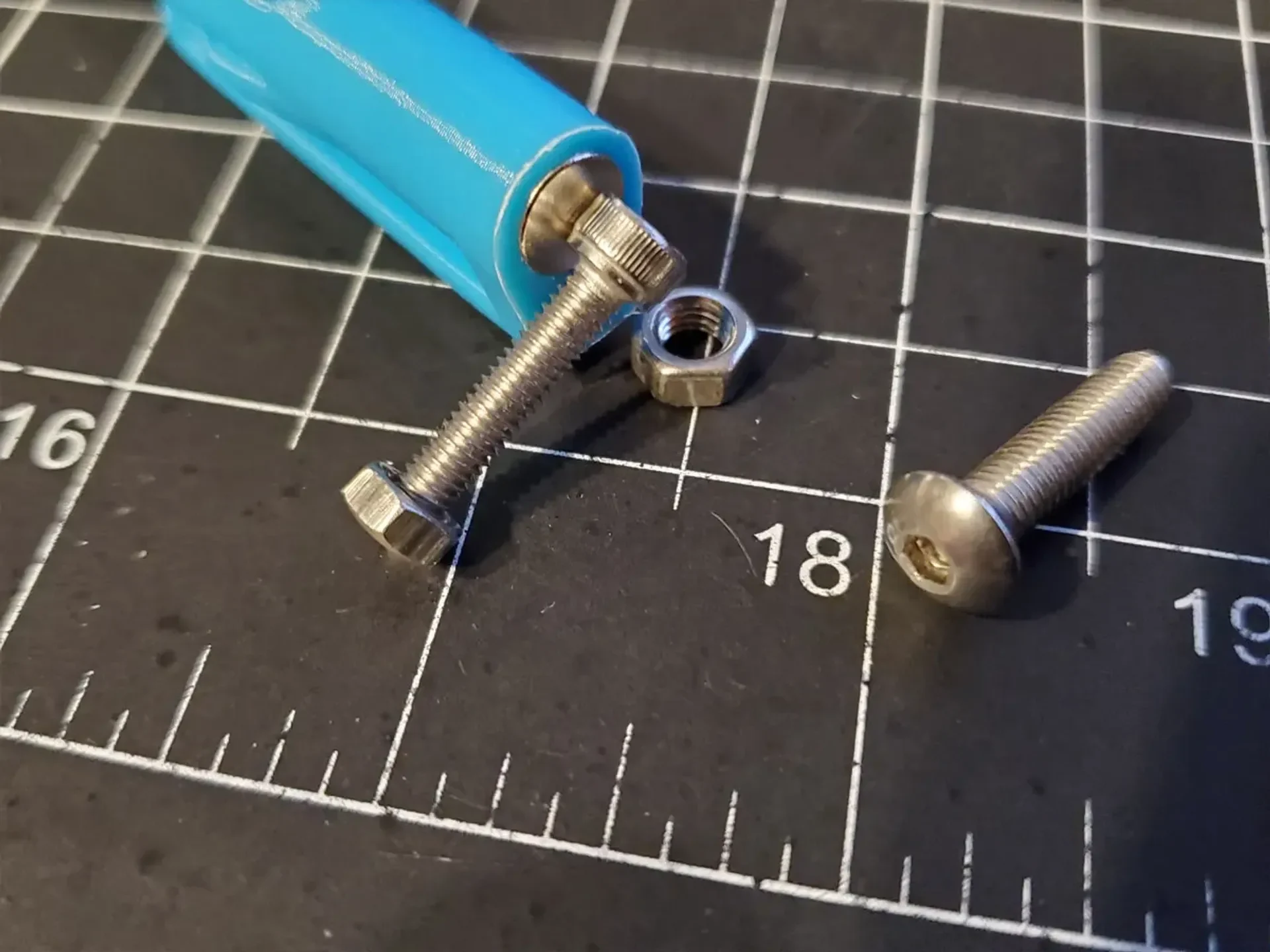

Сортировщик метрических гаек и винтов (размеры M2, M2,5, M3, M4, M5 и M6)
Держатель бит 4 мм
Магнит (по желанию)
На линейке также имеется канавка, которая помог��ет размечать нить для калибровки электронных шагов.
Необходимые детали:

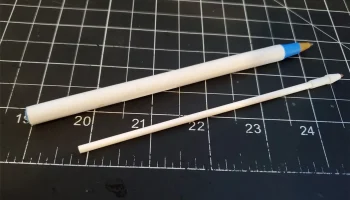

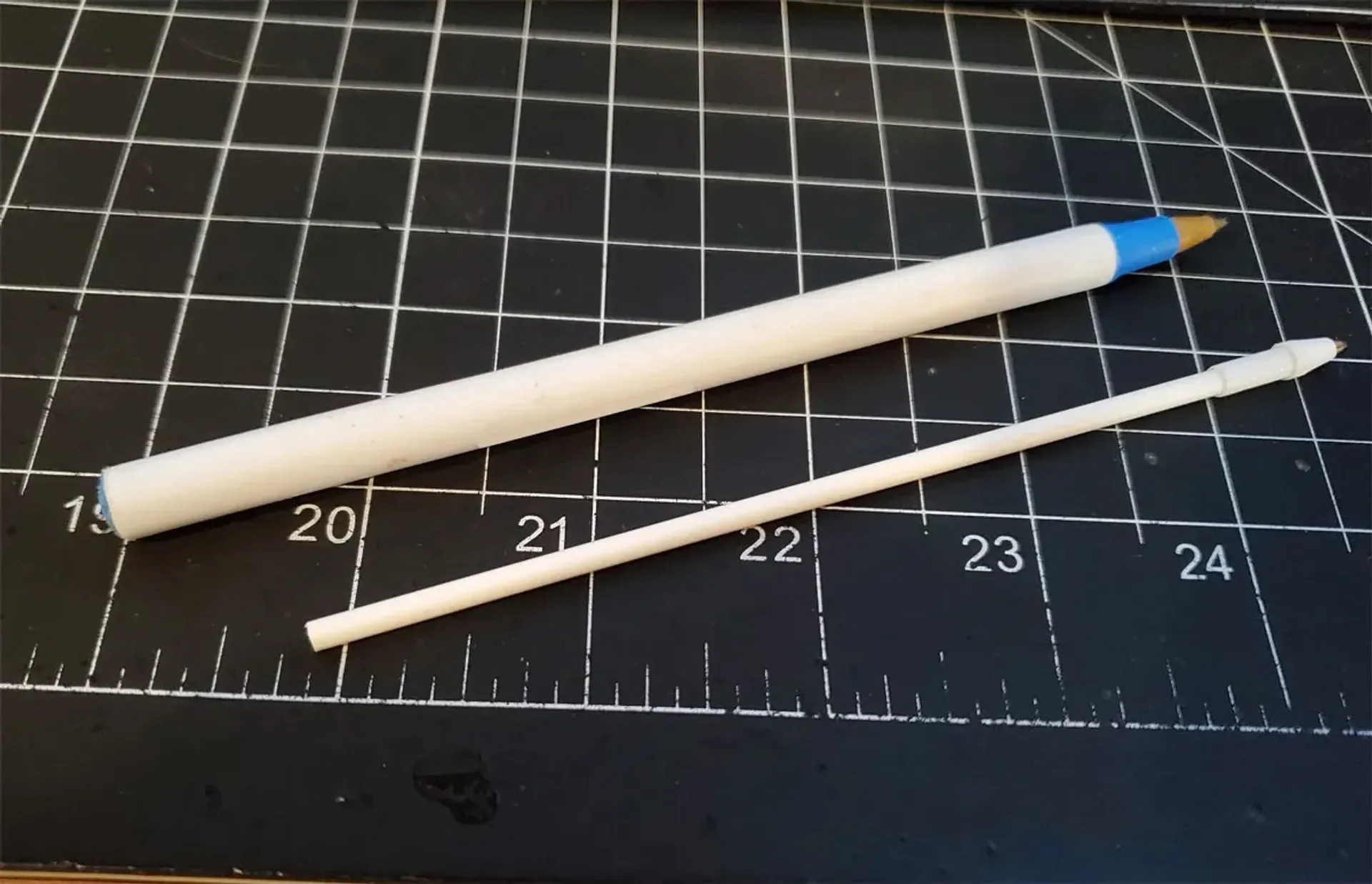

1 сменный стержень для ручки, взятый из обычной ручки BIC (см. фотографии)
1 цилиндрический магнит 8x2 или 8x3 мм (опционально)
Рекомендации по печати:
Я напечатал часть своей первоначальной версии с высотой слоя 0,1 мм, но обнаружил, что и 0,2 мм тоже подойдет. Однако я бы придерживался их, поскольку у ручки есть линейка. Подставки для этого не потребуются, но я рекомендую использовать поля, если только ваш принтер не обладает хорошей адгезией. Это связано с тем, что детали настроены для печати в вертикальной ориентации, и их нечего удерживать на станине, если не используются поля. Это также поможет напечатать это медленнее, чем обычно, поскольку это поможет свести к минимуму время наложения слоя и вибрацию, поскольку оно печатается в вертикальной ориентации (я использовал 30 мм/с).
Я добавил небольшую тестовую часть для печати перед печатью всей ручки. Это позволит проверить, соответствует ли стержень ручки отпечатку. Пожалуйста, сначала распечатайте эту краткую модель, чтобы убедиться, что стержни для ручек подходят. Она называется «Pen_Tool-7B-REFILL-TEST.stl».
Из-за обязательного плотного прилегания некоторых деталей было бы неплохо откалибровать поток перед печатью, если только вы не знакомы с используемой нитью и не знаете, какой поток использовать. Если вы хотите использовать магнит, распечатайте колпачок с именем «Pen_Tool-7A-MAGNET-CAP.stl».
Сборка:
Ничего особенного, просто возьмите «запасной блок» ручки из ручки-донора и вставьте его в напечатанный корпус ручки. Если вы используете магнит, я предлагаю приклеить его суперклеем (я использую Gorilla SuperGlue Clear, и он р��ботает хорошо). Бита диаметром 4 мм плотно прилегала, что необходимо, но не настолько плотно, чтобы ее нельзя было снять вручную. Это поможет очистить поля и обрезать заусенцы вокруг отверстия, в котором находится удила. Я также обнаружил, что, проехав полдюжины раз в держателе, он идеально подошел.
Другие вещи:
Возможно, вы заметили на фотографиях, что на моем отпечатке отсутствует прорезь для винтов М2 (упс). Это был случай перемещения вещей, и каким-то образом этот вырез упал. Однако я исправил это при загрузке и на самом деле не часто использую M2 (или M2.5), поэтому я не пропущу их в своем пере. Мне удалось протестировать ручку, используя гайки и болты всех размеров, кроме M2,5, которого у меня нет, поэтому я использовал размеры, которые нашел в Интернете для оборудования M2,5.
Я потратил немало времени на тестирование посадки и разработку правильного дизайна, поэтому надеюсь, что это кому-то пригодится, но если возникнут проблемы, связанные с моделью, дайте мне знать. Если вы распечатаете его, опубликуйте марку, а если у вас есть вопросы или идеи о том, как это можно улучшить, оставьте комментарий. Файл STEP также включен для облегчения создания ремиксов.
Если вам нравится эта вещь, пожалуйста, поставьте ей лайк или загрузите ее (что поможет мне приблизиться к моей первой бесплатной катушке Prusament). Или вы можете зайти на мой сайт, чтобы узнать, какие еще проекты находятся в разработке.
Обновления:
Я снова обновил отверстие для более толстой части стержня ручки — 4,25 мм с небольшой фаской, которая открывает его до 4,4 мм в отверстии корпуса ручки. Я обнаружил, что добавление фаски действительно помогает значительно упростить установку стержня ручки, но при этом он по-прежнему надежно удерживает его. Обновленная модель обновлена и называется «Pen_Tool-7B-PEN.stl». Я также обновил включенный здесь файл STEP с помощью этого изменения. Колпачки также были немного обновлены, чтобы лучше подходить. Все текущие файлы имеют версию 7B.
