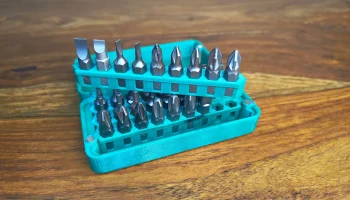

Параметрический футляр для стандартных шестигранных бит 1/4 дюйма, разработанный с учетом практичности и гибкости.

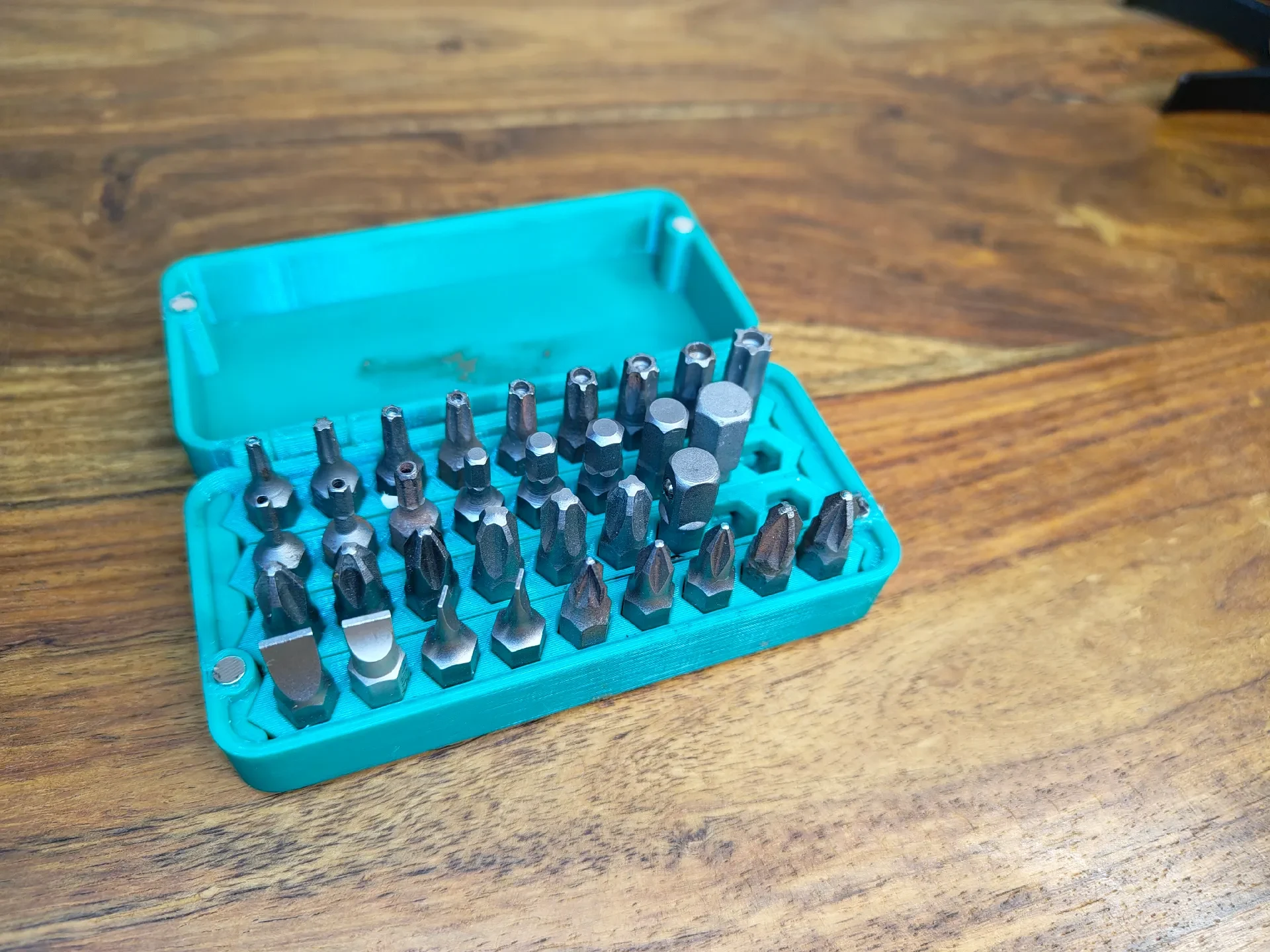

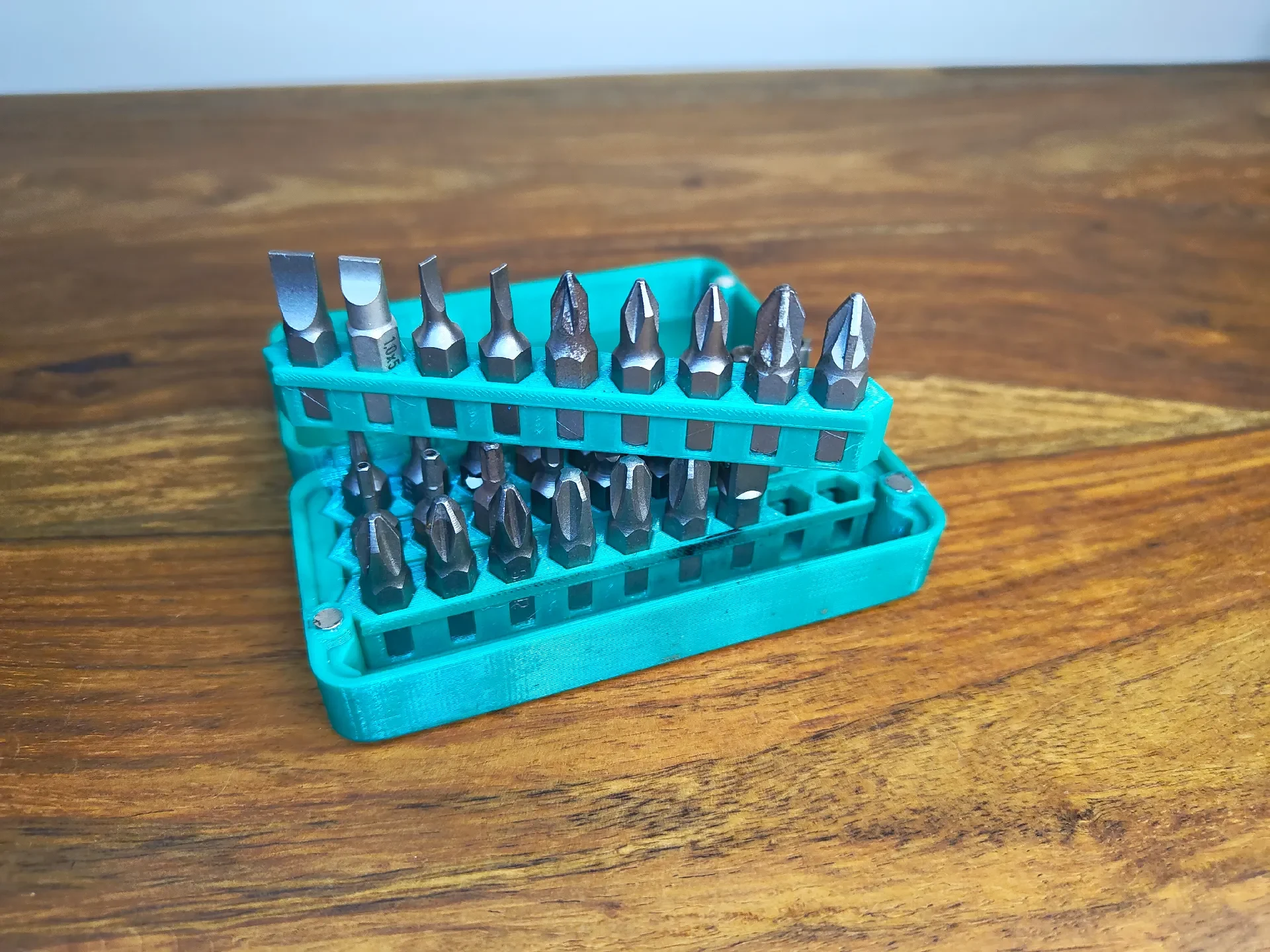

Основной корпус печатается на месте, и для его надежного закрытия используются магниты диаметром 4 мм × 1,5 мм или толщиной 3 мм. Пружинные выступы в каждом ряду удерживают насадки на месте: насадки больше не выпадают, но их по-прежнему легко снять при необходимости.

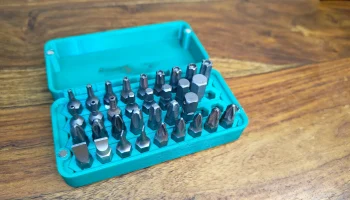

Поскольку конструкция полностью параметрическая, вы можете настроить параметры NoSlots и NoRows, чтобы создать размер корпуса, который точно соответствует вашим потребностям — нужно ли вам просто несколько бит или полный набор для мастерской. Я включил распечатанный пример для своего комплекта (4x9), а также несколько вариантов x8 и x10.

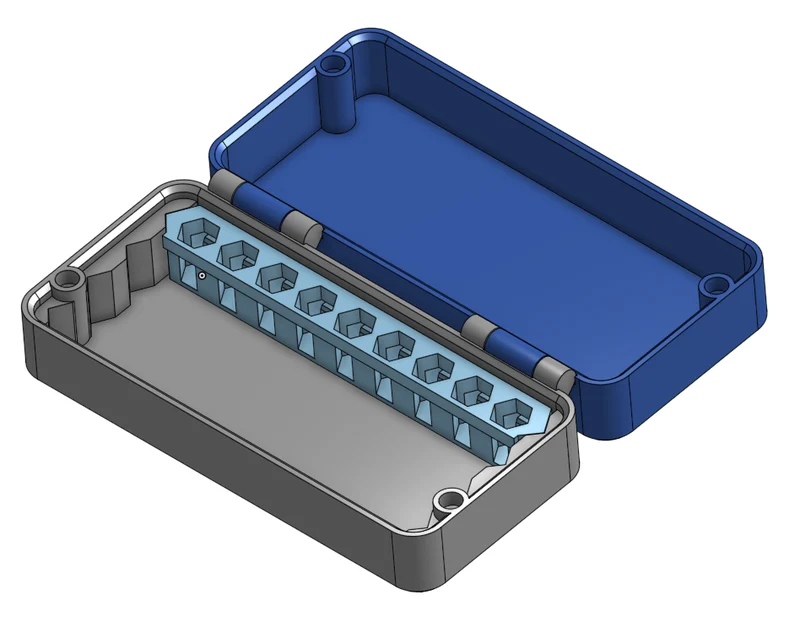

Вы можете открыть и отредактировать дизайн прямо в Onshape здесь: Чехол для параметрических шестигранных бит Onshape.

Распечатать примечания:

Для достижения наилучших резул��татов ряды печатаются ровно, удерживающим язычком вниз.

Никакие опоры не нужны.

Хорошо работает с PETG, ABS или прочным PLA для гибких пружинных вкладок.

Если вы ищете отдельные держатели бит с пружинными язычками для отверток с наковальнями 9,5 мм и 14 мм, ознакомьтесь с моей соответствующей моделью здесь.
