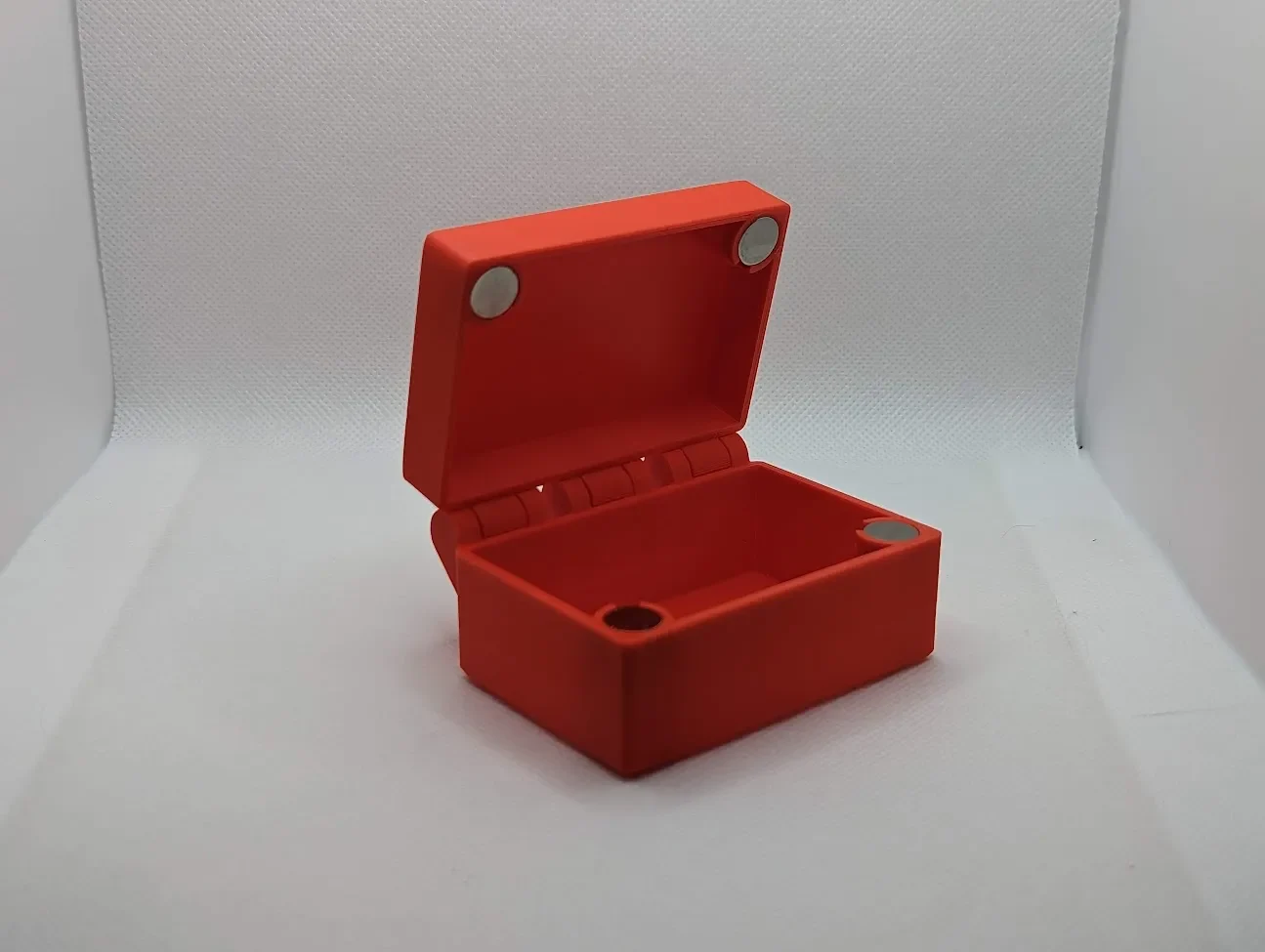

Параметрический магнитный навесной ящик.........
Источник:
Мне понравился дизайн Fusion 360 от OP, и я внес некоторые изменения. Конструкция шарнира оригинальна и полностью параметрична, но при определенных обстоятельствах она может сломаться. Я внес следующие изменения:
Магниты могут иметь размер до 10 мм.
Добавлен небольшой слот для снятия магнитов.
Исправлена нестабильность конструкции по ширине и диаметру магнита.

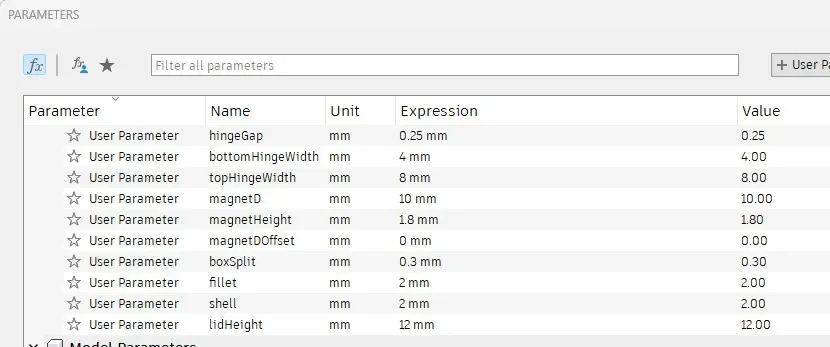

Добавлен новый параметр под названием «lidHeight», позволяющий уменьшить размер крышки относительно высоты коробки. (Версия с крышкой меньшего размера требует опор)

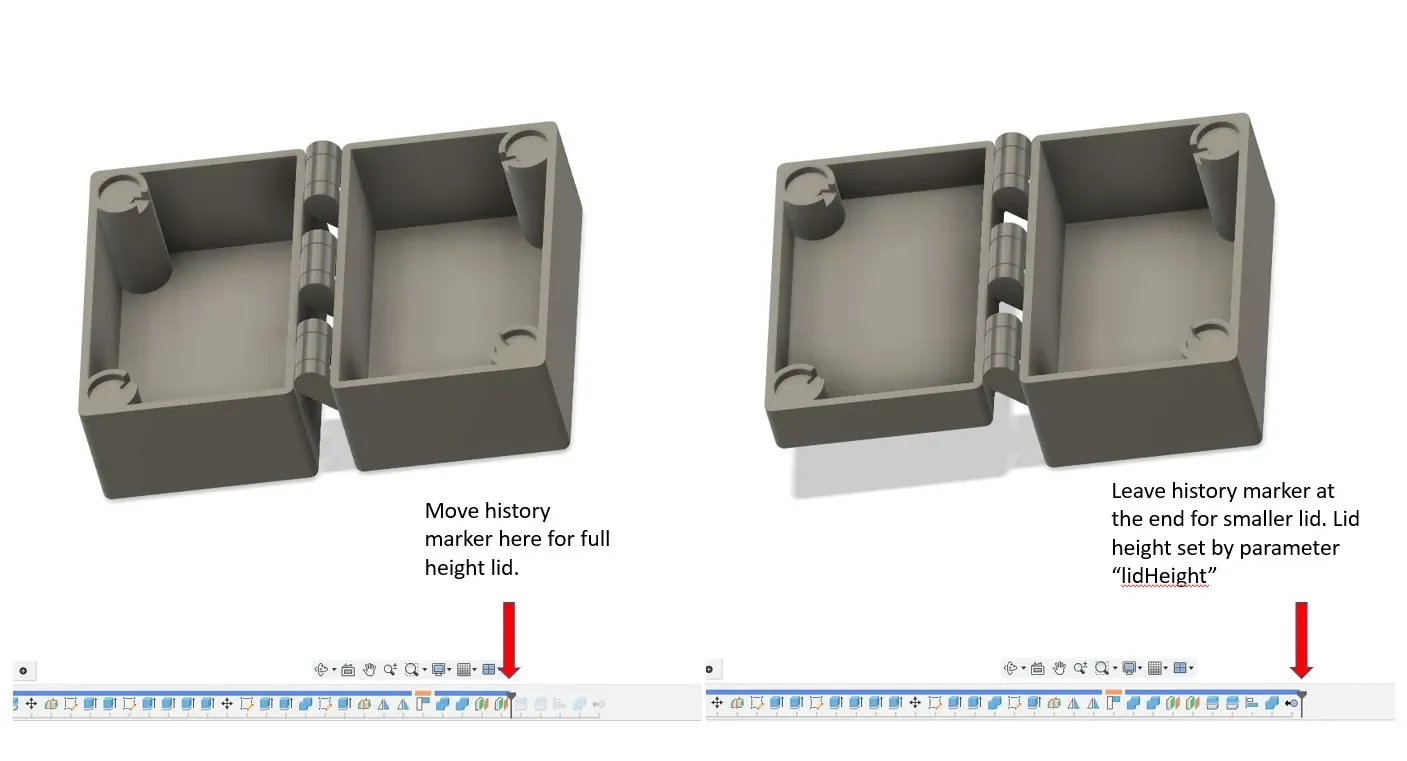

Возможность создавать версии как с маленькой, так и с полной крышкой, просто перемещая маркер истории.
Я включил файл дизайна Fusion360 и файлы .st размером 100x75 мм с крышкой 12 мм и крышкой во всю высоту.
