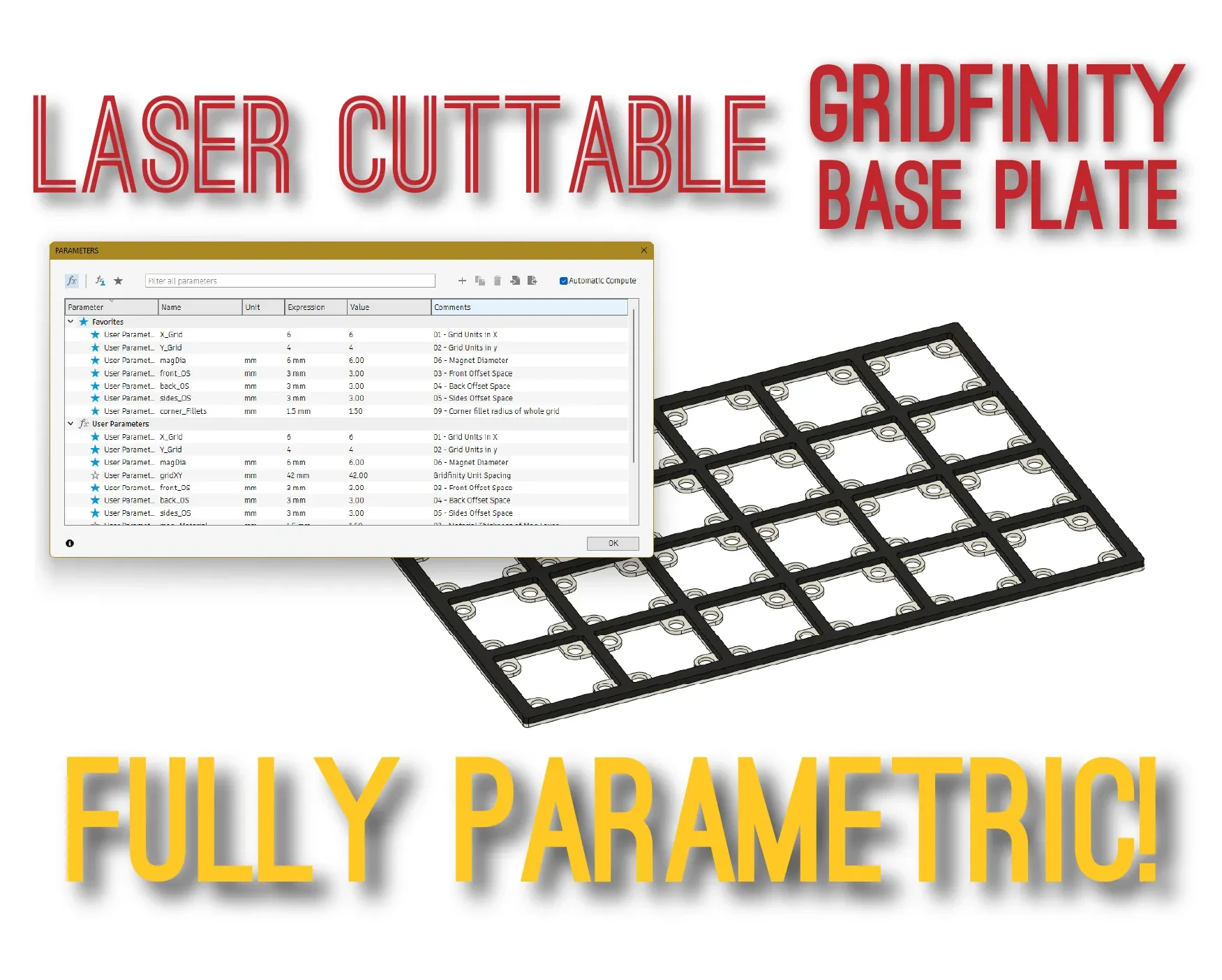

Базовая пластина Gridfinity с параметрической лазерной резкой Fusion360 от The Mad Noodle

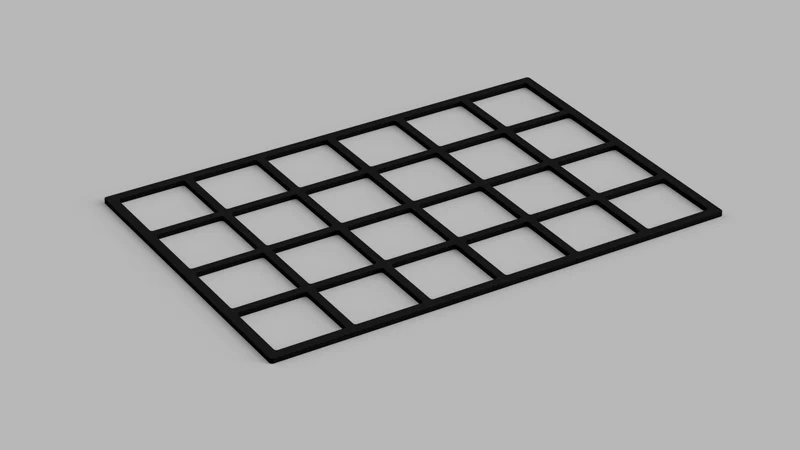

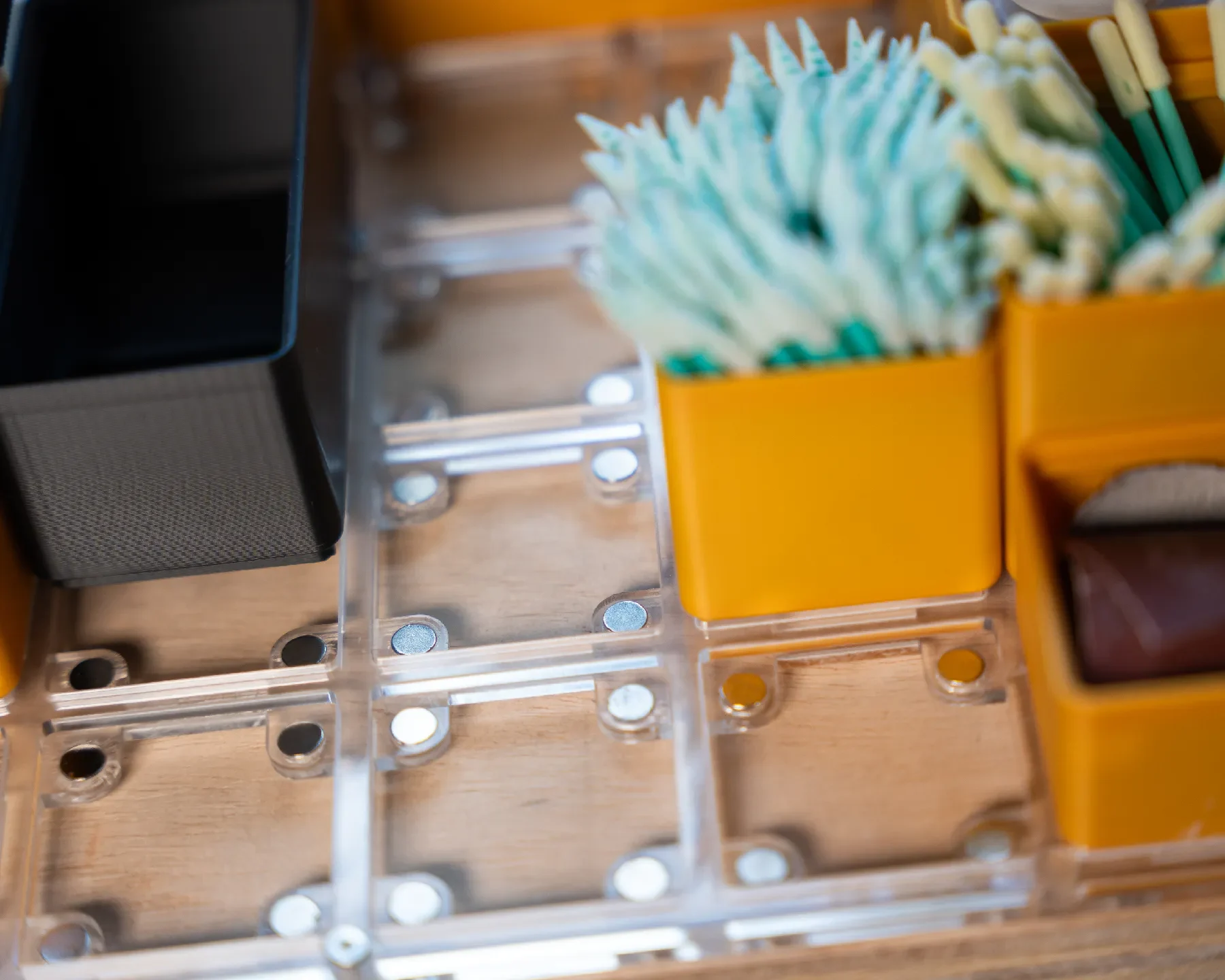

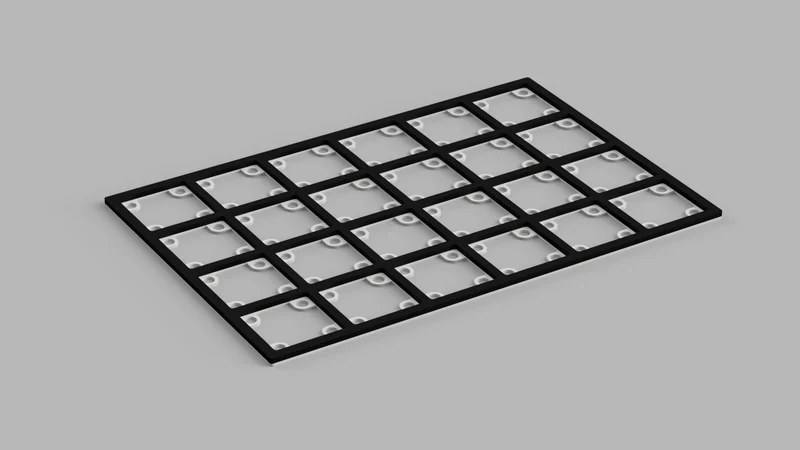

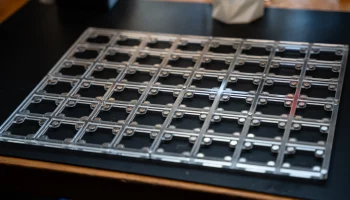

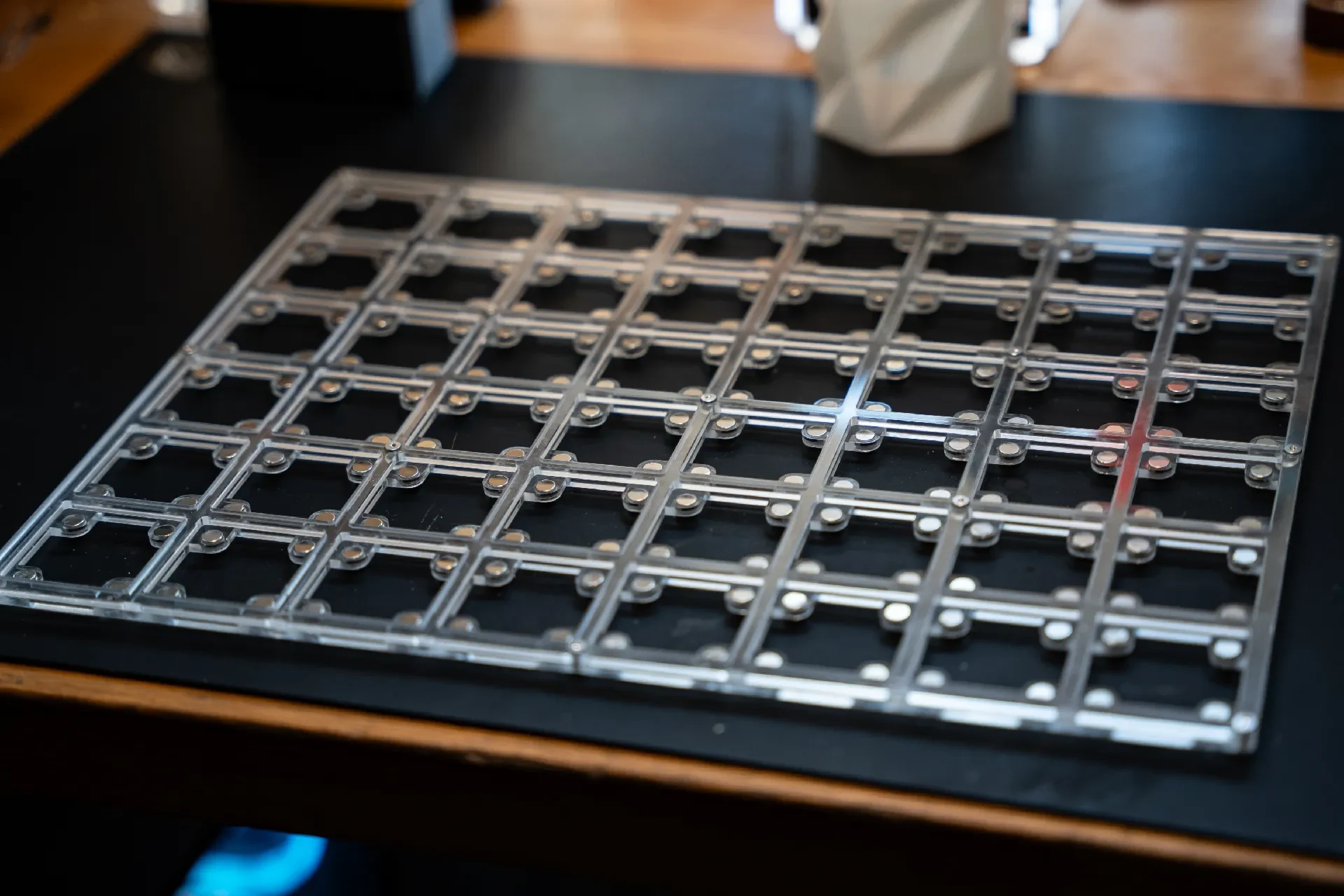

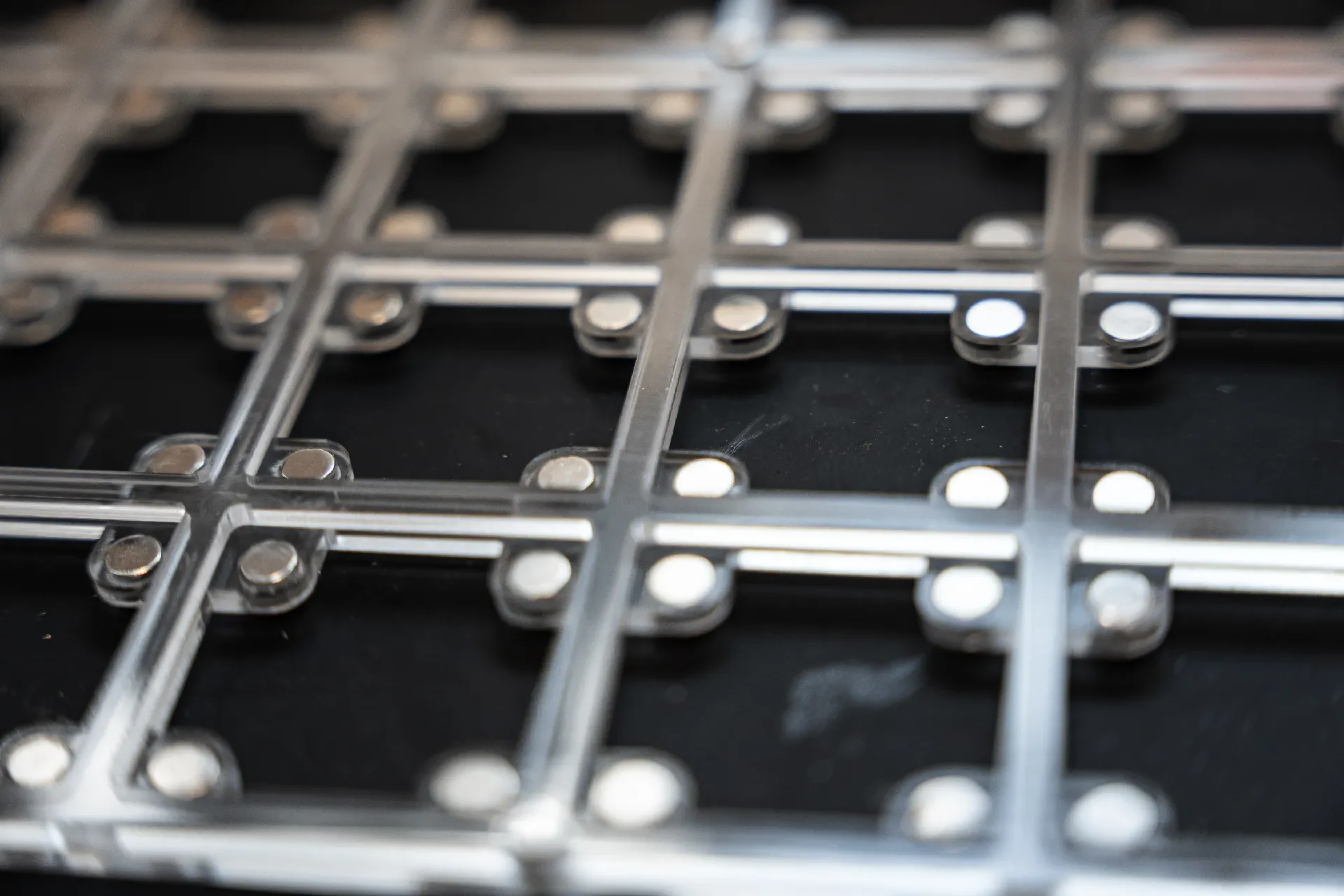

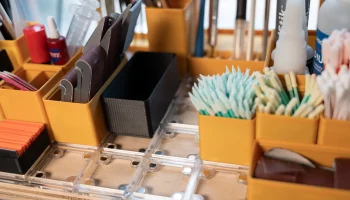

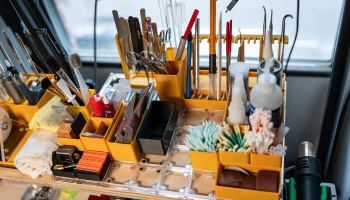

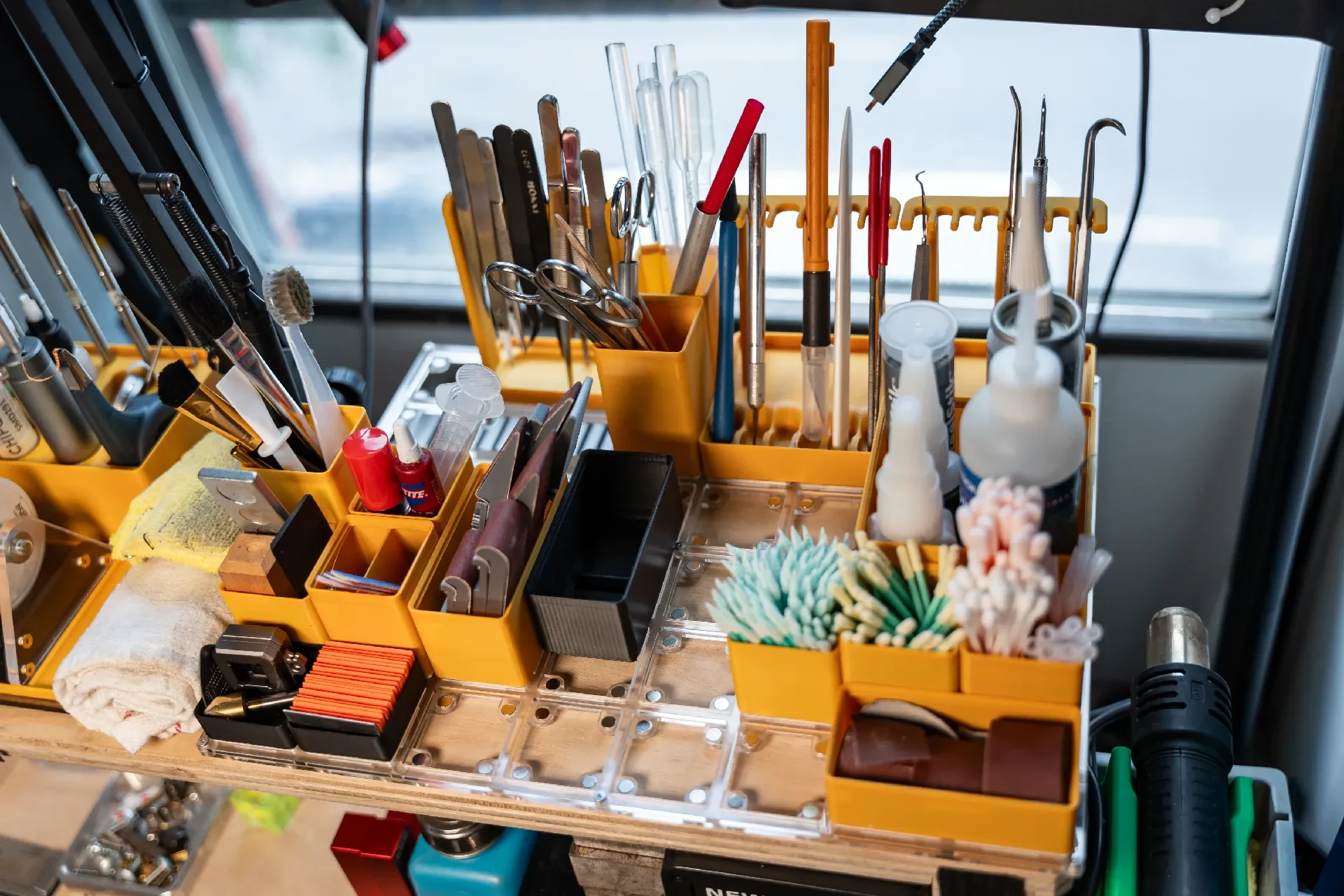

Представляем универсальную и настраиваемую опорную пластину Gridfinity, предназначенную для лазерной резки! Эта полностью параметрическая конструкция, созданная в Fusion360, обеспечивает гибкость размеров и возможность выбора с магнитами или без них. Используя двухслойный подход, вы можете добиться оптимальной функциональности, добавив слой специально для магнитов. Нижний магнитный слой предназначен для материала толщиной 1/16 дюйма (1,5 мм), а верхний слой сетки должен быть вырезан из материала толщиной 1/8 дюйма (3 мм). Эта установка подходит для стандартных магнитов 6x2 мм (они будут выступать на 0,5 мм, но она идеально вписывается), или, если вы предпочитаете только сетку, без магнитов, просто отрежьте только верхний слой сетки.
Ключевые особенности включают в себя:
Полный параметрический контрол��: легко настройте размер сетки X и Y в соответствии с вашими потребностями. Лазерная резка часто позволяет создавать сетки большего размера в одном куске, что выполняется быстрее, чем стандартный метод 3D-печати.
Управление смещением кромок. Создайте разное расстояние между передними, задними и боковыми краями, чтобы они идеально подходили для ограниченного пространства, например ящиков.
Настраиваемый диаметр магнита: измените диаметр магнита в соответствии с вашими конкретными потребностями.
Угловые скругления: отрегулируйте общие угловые скругления для получения закругленной поверхности.

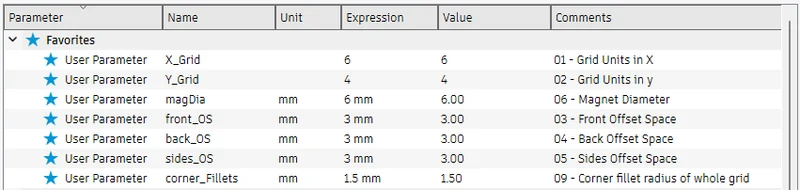

Для начала все избранные параметры в F360 полностью помечены, поэтому настройте их в соответствии со своими потребностями (отсортируйте раздел «Комментарии» (щелкните) в окне параметров, чтобы упорядочить их по важности). Затем просто «Сохранить как DXF» помеченные эскизы в компоненте «DXF» и загрузите их в лазерный резак. Склейте их вместе и наслаждайтесь базовой пластиной, которая соответствует вашим точным спецификациям, быстрее и больше, чем печать!
Не стесняйтесь корректировать любую часть дизайна, чтобы она лучше соответствовала вашим потребностям, или добавляйте дополнительные детали, которые вы, возможно, захотите включить!
-
Все это основано на оригинальной конструкции опорной пластины Gridfinity Зака Фридмана и на его оригинальной спецификации дизайна с открытым исходным кодом, но я пытаюсь адаптировать ее для лазе��ной резки. Так что СПАСИБО ЗАК!
-
