Поворотный лоток (OpenSCAD)

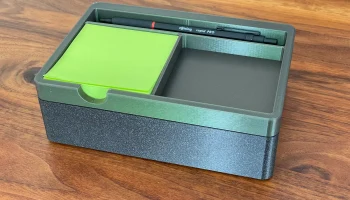

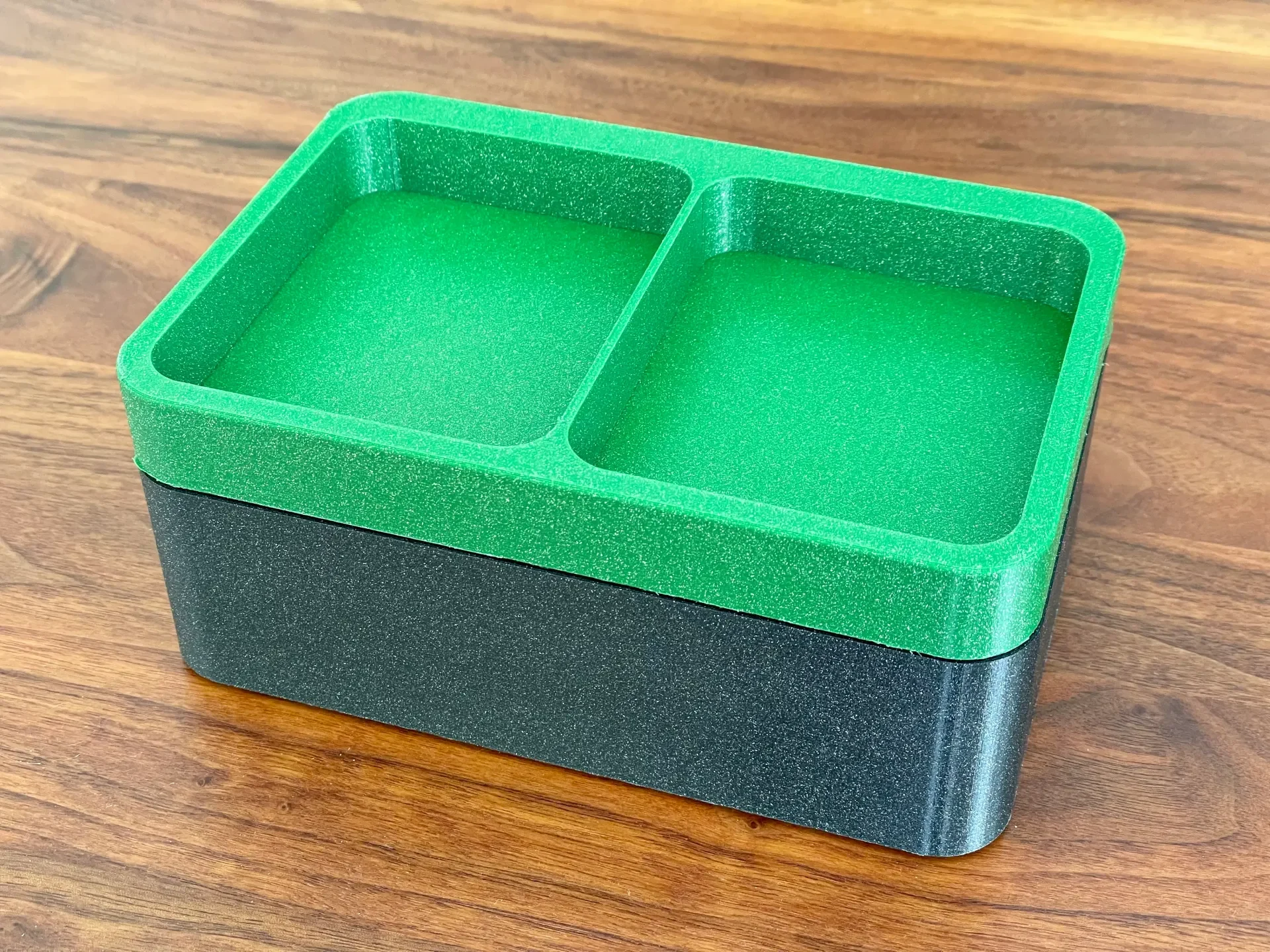

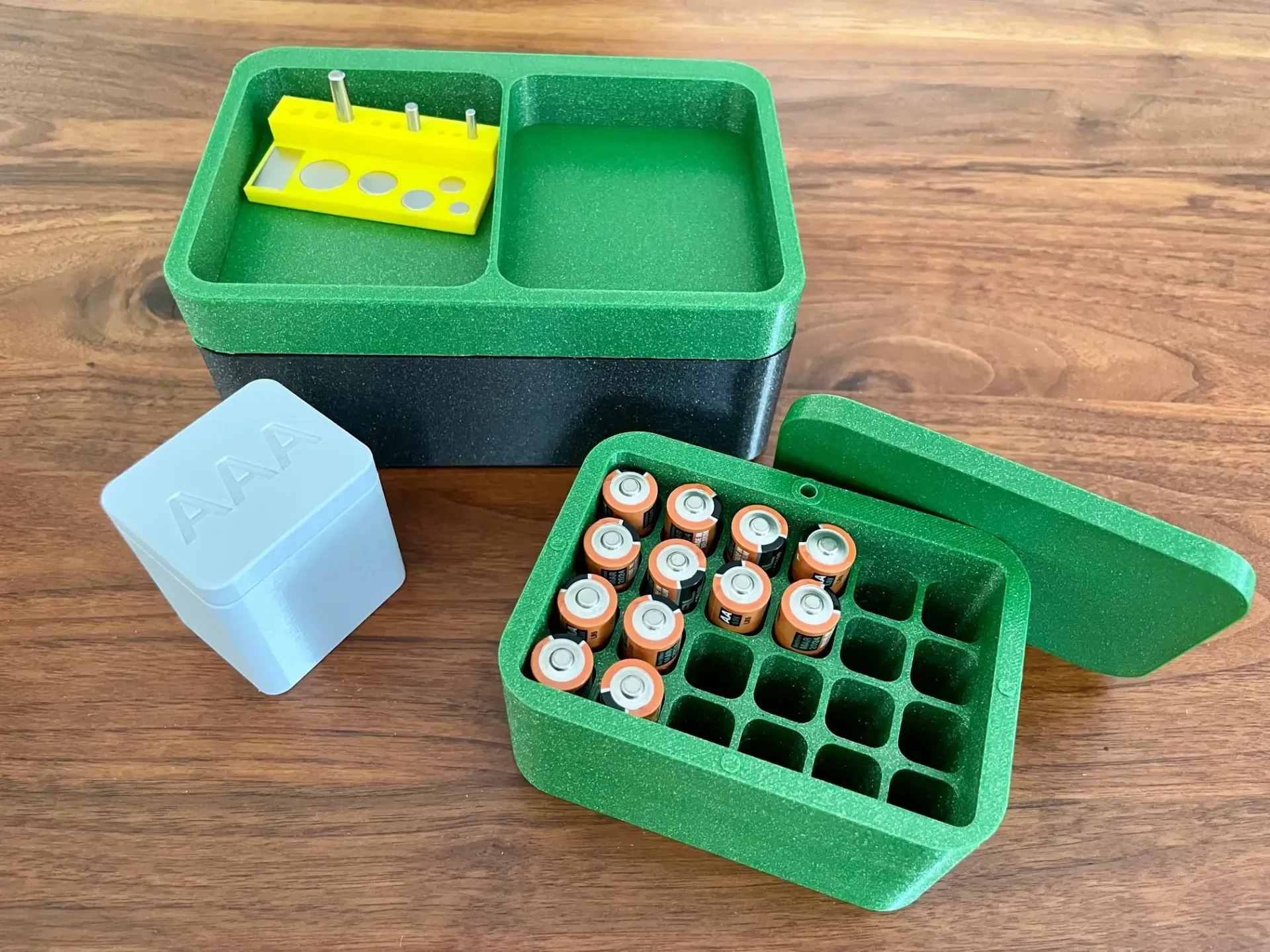

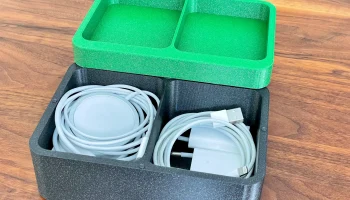

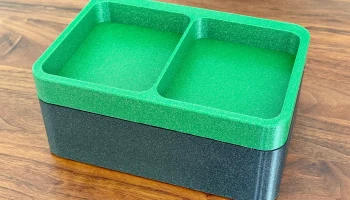

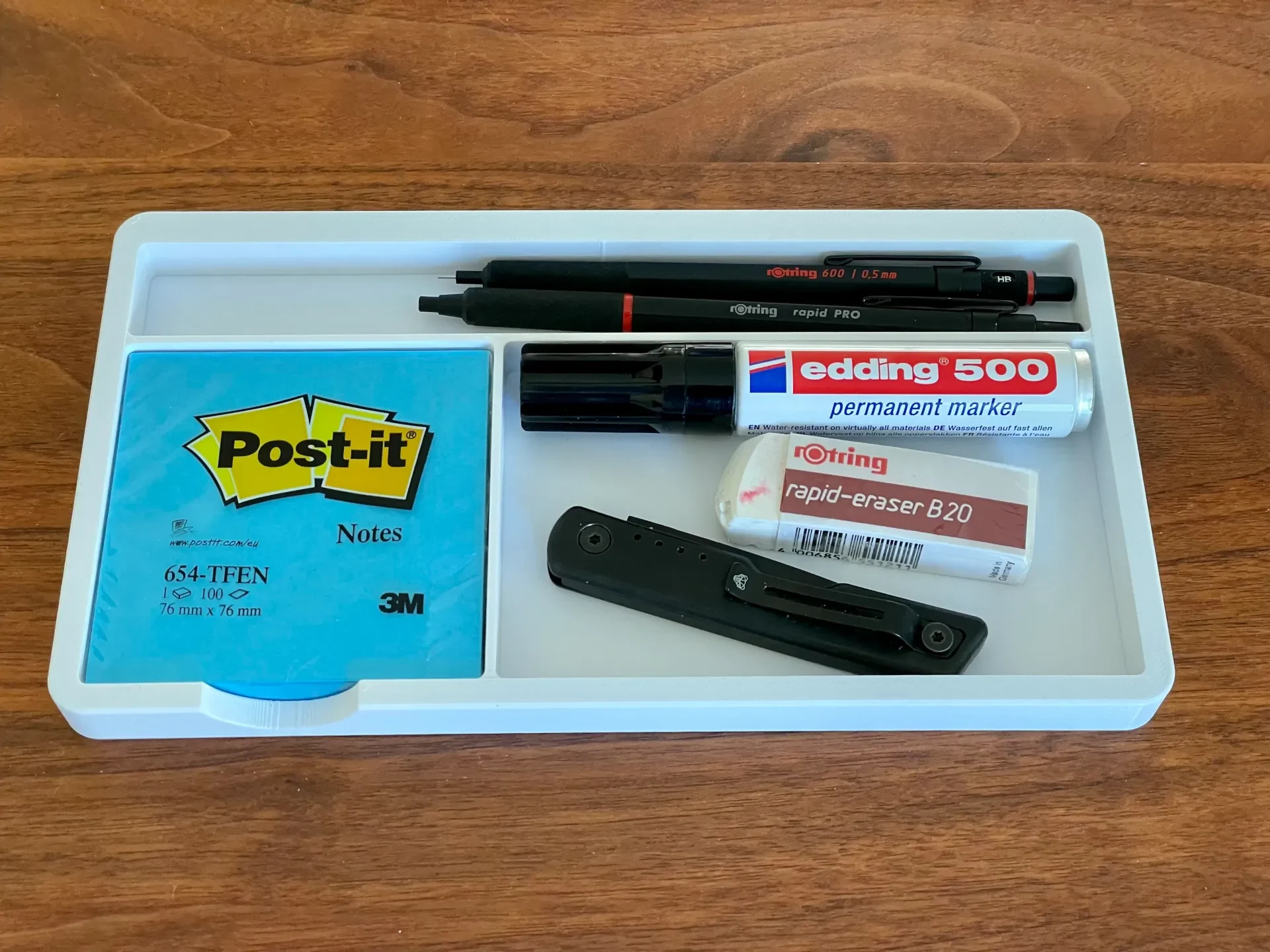

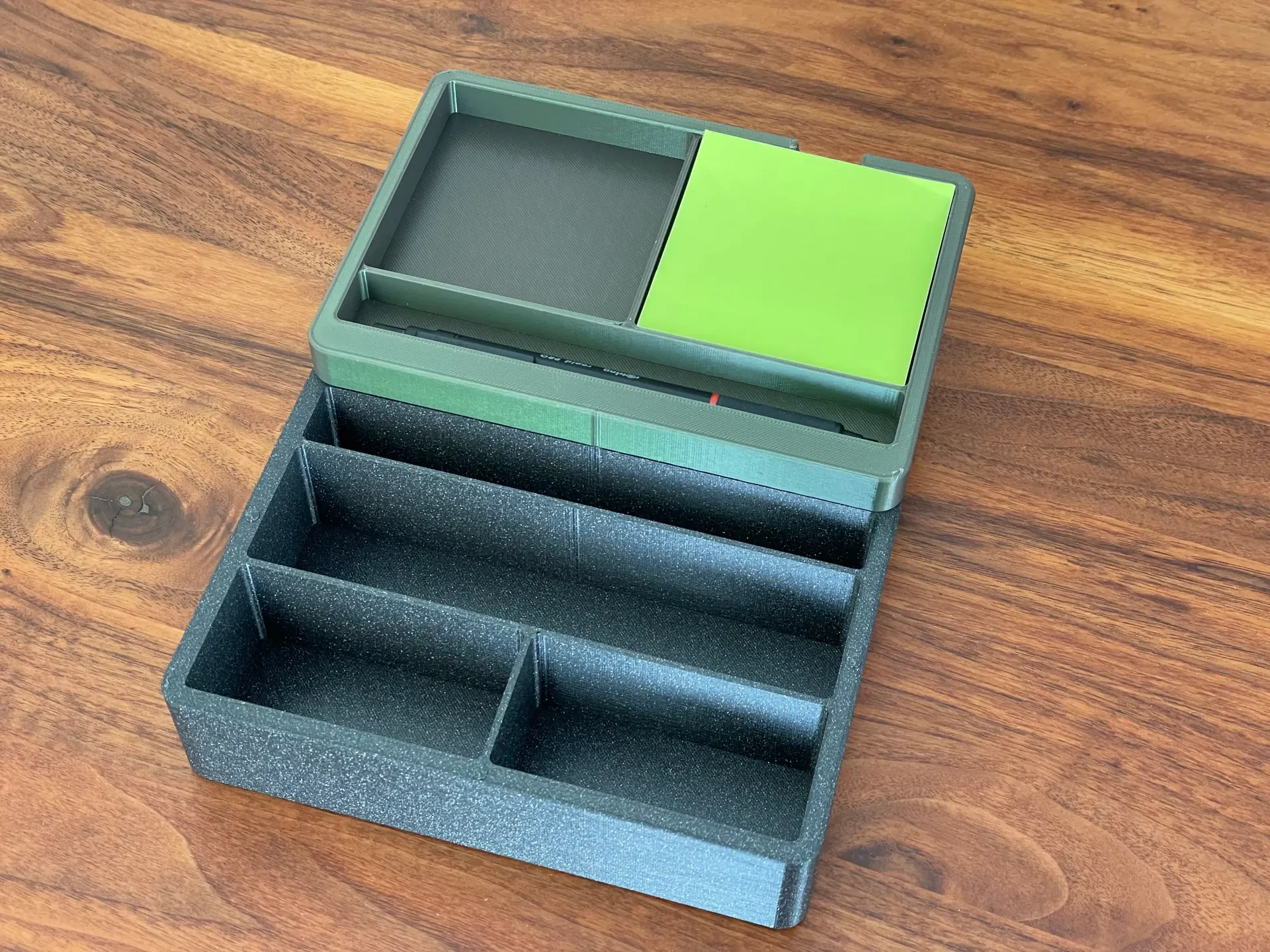

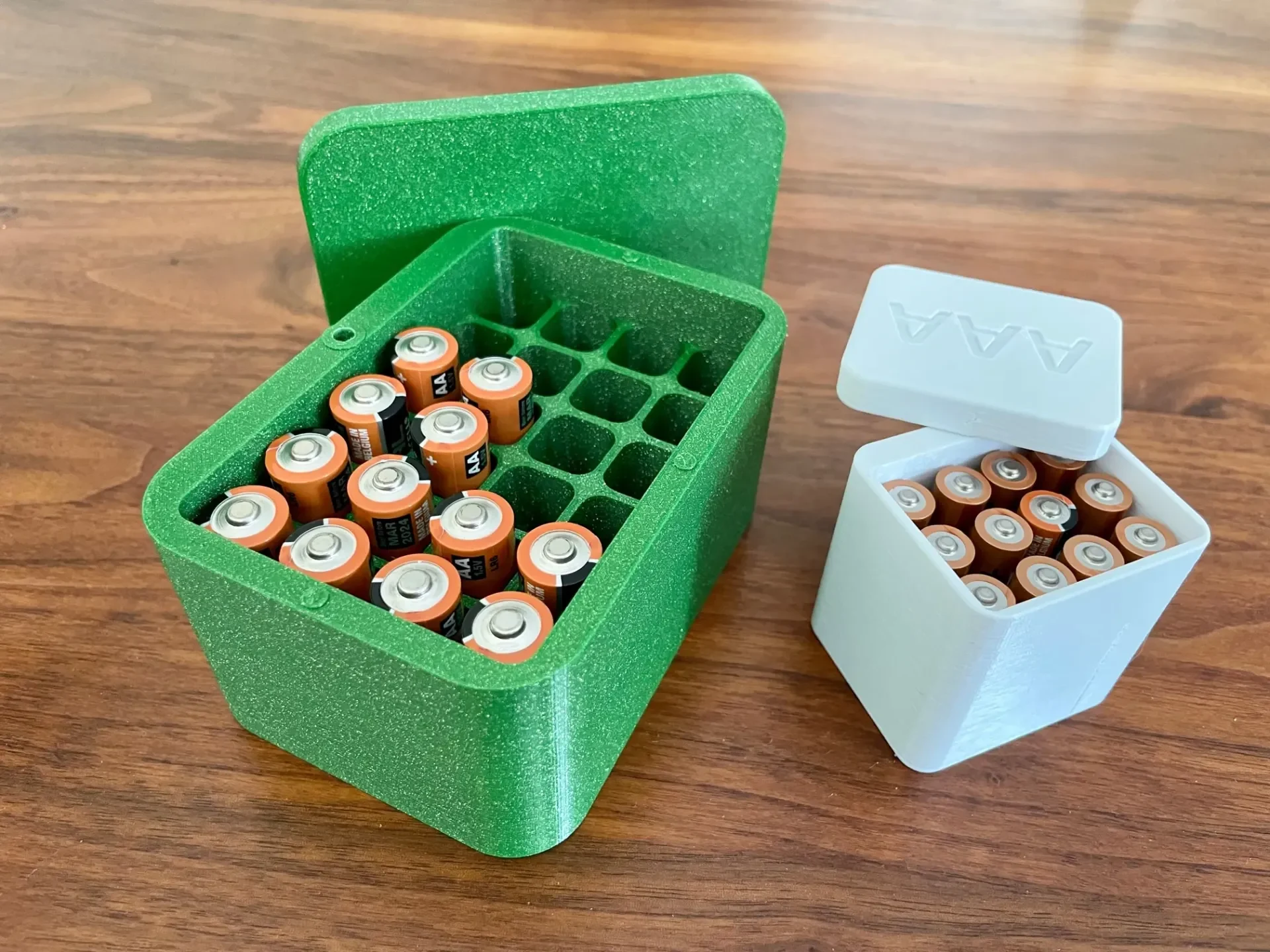

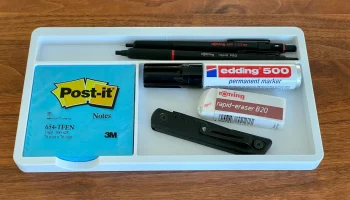

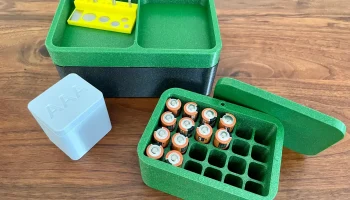

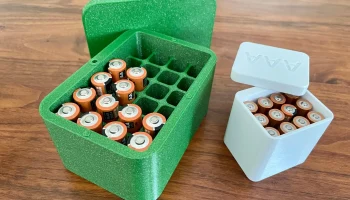

Эта настраиваемая коробка имеет лоток для хранения мелких предметов и фиксируется магнитами. Плавающая крышка открывается и устанавливается на место с приятным плавным движением. Простой дизайн был вдохновлен кампанией Revov Tray Box на Kickstarter. Я использовал эту коробку для хранения своих зарядных кабелей, но мне нужен был вариант немного шире, чтобы не нужно было все запихивать. Хорошая возможность узнать OpenSCAD немного лучше и переборщить, чтобы сделать все параметризуемым. Файл OpenSCAD содержит несколько примеров, например, коробку для батареек типа АА или ААА и пенал с местом для хранения заметок 3M Post-it®.
Принадлежности
Для поворотного механизма рекомендуется использовать металлический штифт, особенно если речь идет о более крупной конструкции. В интернет-магазинах, таких как Amazon, их можно найти разных размеров по запросу «установочные штифты из нержавеющей стали». Кроме того, вам понадобятся четыре неодимовых магнита одинакового размера, не слишком больших, по два в коробке и лотке. Поддерживаются как круглые, так и прямоугольные магниты. Имею хороший опыт работы с сильными неодимовыми круглыми магнитами диаметром 8 мм и толщиной 4 мм. Они обеспечивают хорошее притяжение, благодаря чему крышка плотно остается в закрытом положении.
Файлы

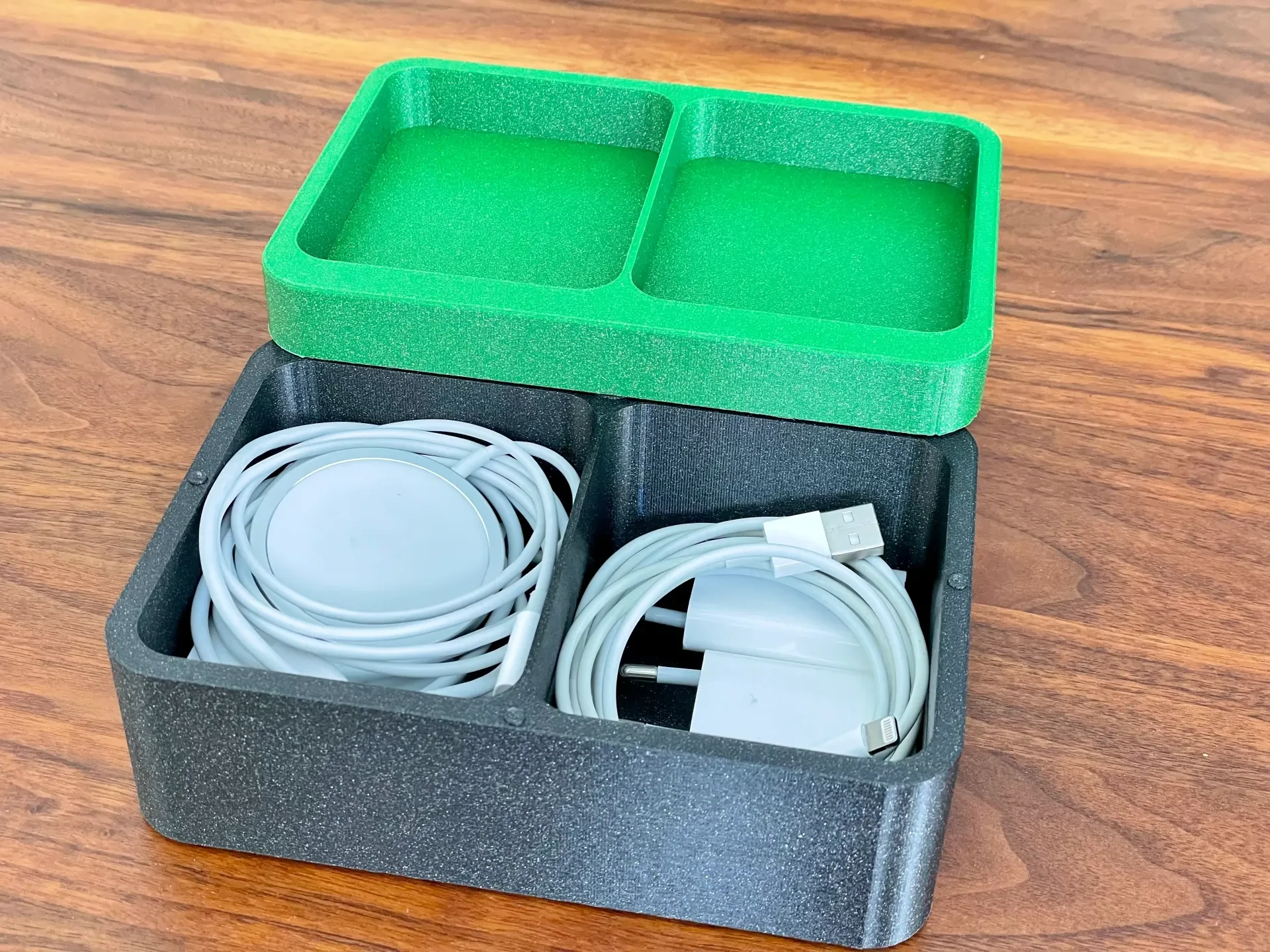

Файл SwivelTrayBox.scad — самый важный, с помощью которого можно создать STL собственной конфигурации. Предоставленные файлы 3mf в основном используются в качестве примера, поскольку вы, вероятно, сами будете использовать ось другого размера и магниты.
Кастомизация

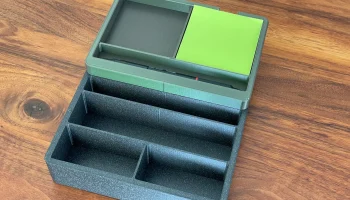

Файл OpenSCAD содержит множество вариантов изменения проекта. Не ��олько размеры коробки и лотка, но и расположение отделений как в коробке, так и в крышке, толщина внешних и внутренних стенок и закругленность углов. И, конечно же, размеры и положение обеих поворотных осей как магнитов. Подробности смотрите в комментариях в коде. Хотя код выполняет некоторую проверку входных данных для параметров, которые можно установить, обязательно проверяйте визуализируемый дизайн, особенно при использовании очень маленьких или больших размеров. Если вы новичок в изменении файла OpenSCAD, в Интернете вы можете найти множество руководств, таких как этот. Поиграться с существующим проектом — хороший способ изучить основы.
Печать
Я напечатал несколько дизайнов на своем Original Prusa i3 MK3S+ из PLA с соплом 0,4 и высотой слоя 2 мм. Никаких опор не требуется, поскольку дно лотка и коробки плоское. Если вы используете углубление в нижней части коробки, вы можете включить «Поддержку только на рабочей пластине», если это углубление широкое. Вставьте паузу в начале слоя, закрывающего магниты, как для коробки, так и для лотка. Запас в 0,2 мм в качестве зазора отлично подходит для моей Prusa, если магниты хорошо прилегают, а лоток имеет достаточно места для поворота вокруг оси. Нанесите небольшую точку суперклея на углубление для магнита, чтобы быть уверенным в необходимости. Обратите внимание на ориентацию магнитов (одинаковый полюс вверх как для коробки, так и для крышки), чтобы лоток притягивался к коробке, а не отталкивался. Перед печатью дважды проверьте положение оси и магнитов во время нарезки, чтобы убедиться, что они не расположены слишком близко к какому-либо краю. Если вы используете печатную ось вместо металлического штифта, рекомендуется печатать эту ось сплошной и не делать ее слишком тонкой, чтобы свести к минимуму риск ее поломки. Используйте модификатор в форме цилиндра, поместите его на ось и измените заполнение этого цилиндра на 100%.
Пожалуйста, поделитесь своей работой, чтобы вдохновить других.
