Магнитный картонный дефлектор для вентиляции переменного ...

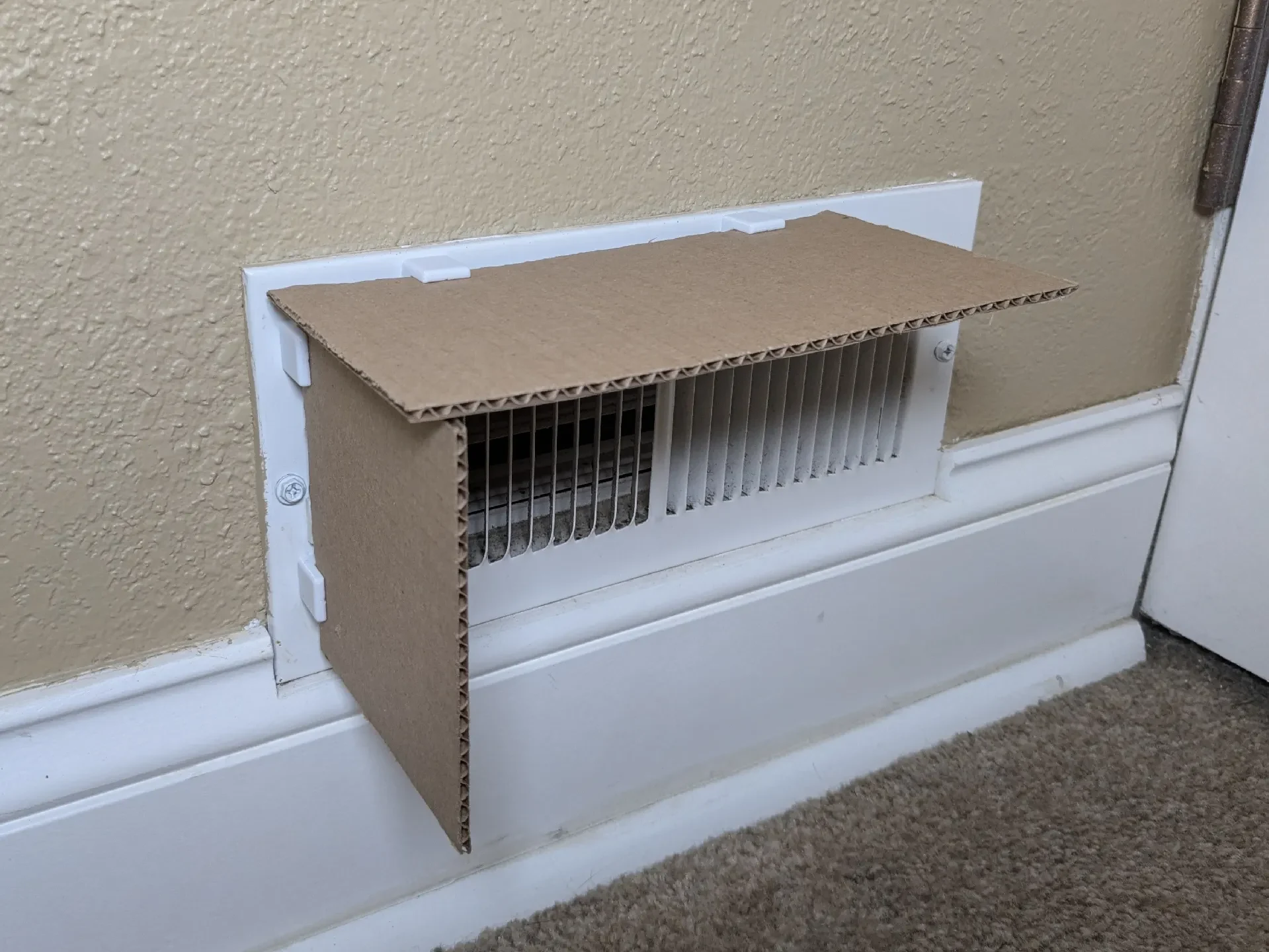

Рядом с моими 3D-принтерами в коридоре есть вентиляционное отверстие, и я хотел перенаправить часть холодного воздуха от них, чтобы убедиться, что у меня не возникнет проблем с адгезией во время печати! Очевидно, я мог бы купить вентиляционный дефлектор или даже распечатать один из имеющихся в наличии более крупных, но я изучал Fusion 360 и подумал, что это будет хорошая возможность попробовать смоделировать что-то самостоятельно с нуля. Это моя первая параметрическая модель, которую я создал и подели��ся ею, и я надеюсь, что она окажется вам полезной!

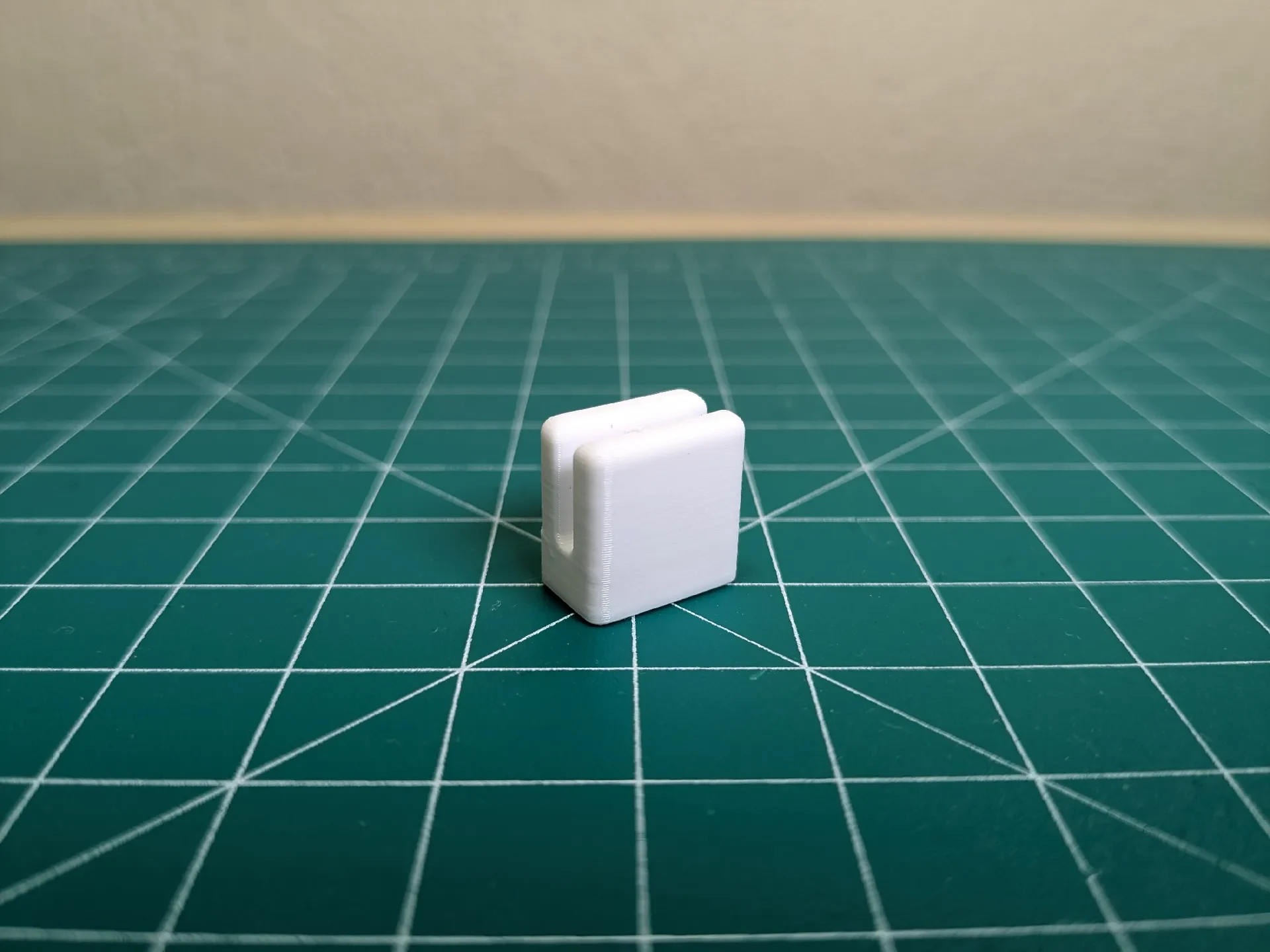

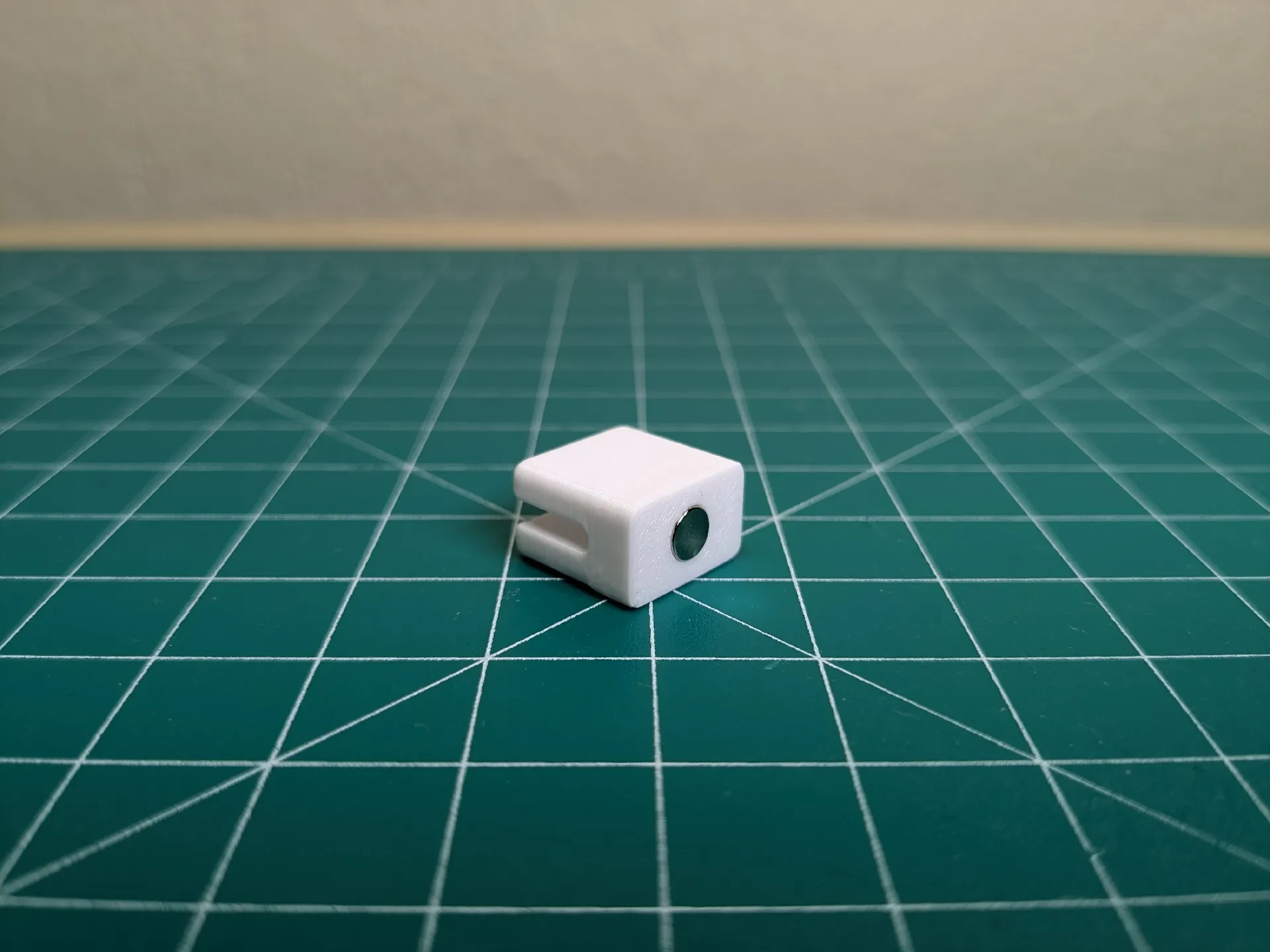

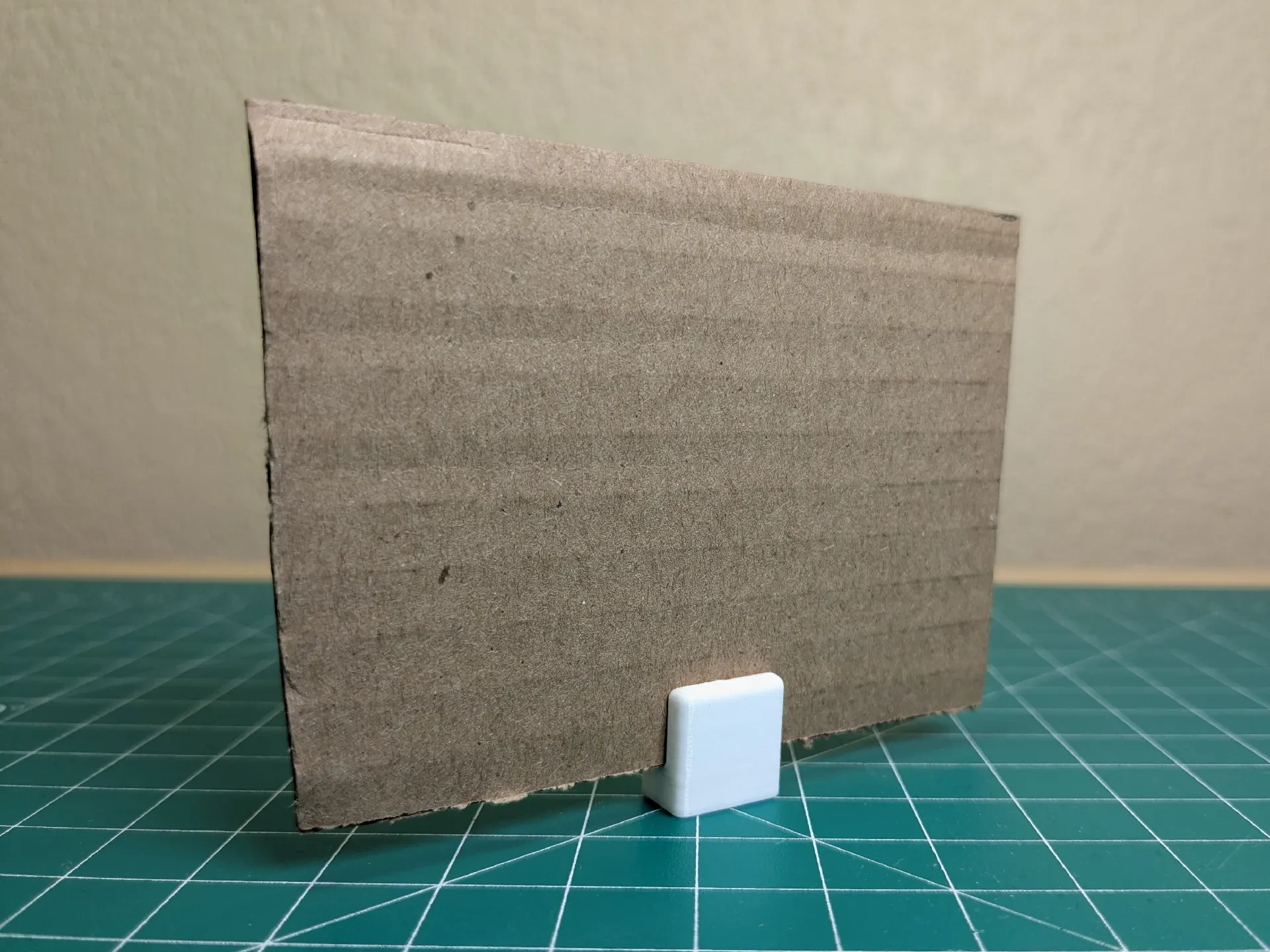

Мне нужно было что-то, что можно было бы просто прикрепить к металлическому вентиляционному отверстию и снимать, когда я не печатаю, и думал, что из картона получится приличная панель. Я использовал картон из небольших транспортных коробок Amazon, толщина около 2,95 мм. У меня есть магниты размером 5x3 мм, которые я использовал для крепления дефлектора, и я использовал по две напечатанные детали на каждой стороне картона. Я также добавил небольшое отверстие, чтобы вы могли вытащить магнит, если вам нужно отрегулировать размер или просто хотите сохранить магниты, если вы перестанете его использовать.

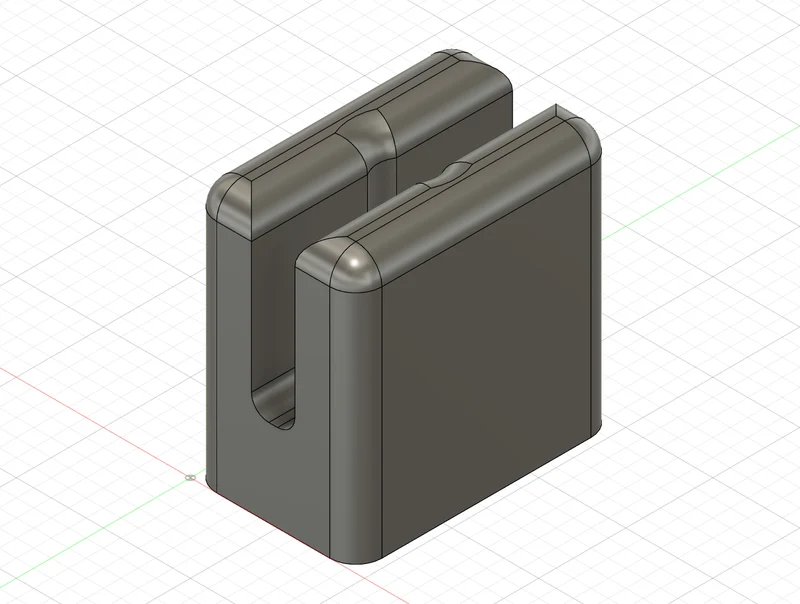

Модель имеет несколько параметров, которые можно легко настроить в Fusion 360 с помощью меню «Изменить параметры», в том числе:

Толщина картона
Общая высота
Общая длина
Глубина магнита
Диаметр магнита

Вам, вероятно, придется отредактировать некоторые из них, чтобы они правильно соответствовали вашему картону или магнитам, к счастью, это небольшой и быстрый отпечаток, поэтому за пару итераций не будет больших потерь материала. Возможно, вы захотите использовать что-то другое, кроме картона, например акриловые панели, или можете распечатать панели, если вам нужно что-то более прочное. Я использовал картон, потому что он дешев, легок и легко доступен, и, поскольку я использую его как временное решение, я подумал, что он подойдет для этой цели.

Его также можно использовать в качестве небольшого дисплея или вывески, поскольку он прикрепляется к любому металлу и может стать хорошим способом разместить небольшие забавные фрагменты информации вокруг вашего дома или офиса!

ВАЖНОЕ ПРИМЕЧАНИЕ. Я разработал его для использования в качестве временного р��шения и только для кондиционирования воздуха в холодную погоду. Пожалуйста, не используйте его для обогрева! Некоторые вентиляционные отверстия/регистры могут сильно нагреваться, и хотя я не знаю, будет ли она достаточно горячей, чтобы воспламенить картон, я не думаю, что стоит рисковать и пытаться. Вы можете использовать высокотемпературные материалы для печатных деталей и панелей или какой-либо другой высокотемпературный материал для панелей, но делайте это на свой страх и риск и следите за этим, если решите попробовать это.

Настройки печати

Я использовал PETG и стандартные настройки в PrusaSlicer (разрешение 0,20, заполнение 15%, 2 периметра и т. д.), но вы, конечно, можете сделать его более прочным, если хотите. Файл ориентирован на рабочую пластину с отверстием для магнита внизу, опоры не требуются, но вам может потребоваться очистить отверстие для магнита, если ваш принтер особенно плохо справляется с выступами (хотя я постарался спроектировать отверстие с учетом этого и добавил небольшой угол к концу отверстия). На самом деле для этого подойдет любой материал. PLA, возможно, не любит колебаний температуры, но, вероятно, подойдет.

Пожалуйста, дайте мне знать, если у вас есть какие-либо отзывы или если вы считаете это полезным!
