Мотивация
Мне нужно было закрыть зазор в кольцевом наружном контактном датчике, установленном на моих воротах, чтобы он мог надежно обнаруживать магнит.
Решение
Смоделируйте основные части датчика и магнита и спроектируйте настраиваемое смещенное крепление.
Обновления
v2.0
Исправлен опорный рычаг, который стал толще, что привело к большей долговечнос��и.

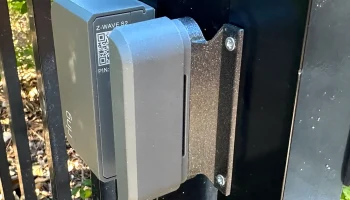

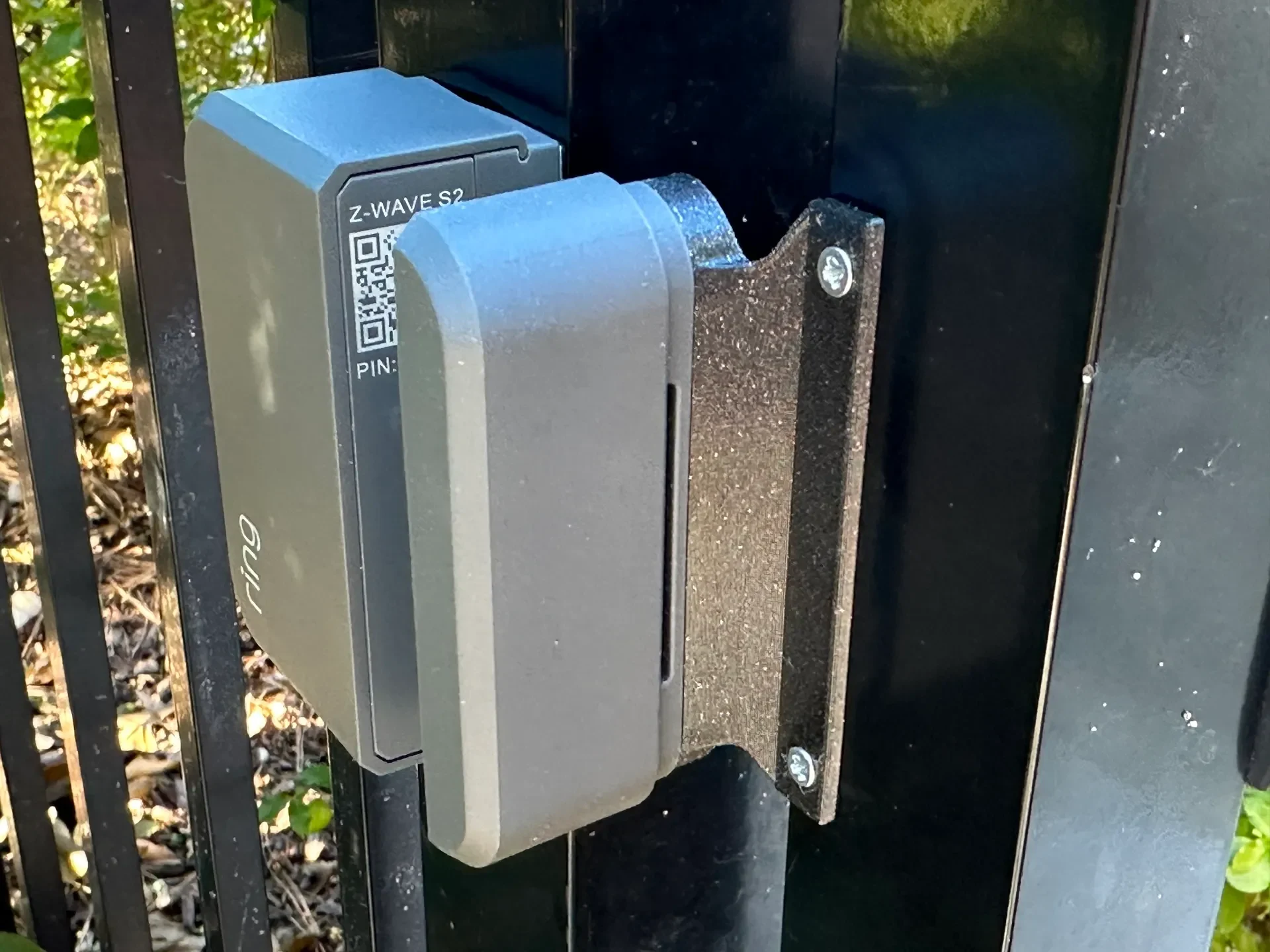

Изображение по-прежнему относится к версии 1.0, но различия заметны в программе 3D Viewer.
Кастомизация
На данный момент я создал только крепление для смещенного магнита, необходимое мне для моих целей, но вы можете настроить параметры (ДИЗАЙН | ТВЕРДЫЙ | ИЗМЕНИТЬ | Изменить параметры) в соответствии с размерами вашего ворот/датчика или оборудования. Включенная модель рассчитана на смещение 15 мм по оси X (вбок/в сторону датчика) и 13,3 мм по оси Z (продольно/параллельно датчику). Расстояние между винтами соответствует размеру магнита на тот случай, если вы поймете, что вам нужен этот монтажный адаптер и захотите использовать те же отверстия после того, как вы уже попытались установить магнит напрямую.
Дайте мне знать (Messenger | Printables.com), если вам нужно смоделировать что-то еще, и я рассмотрю возможность помощи.
Печать
Я напечатал офсетное крепление с ориентацией PETG, как показано в программе 3D-просмотра. Эта ориентация требует поддержки. Вы также можете повернуть его вертикально на 90°, чтобы он опирался на широкую часть крепления магнита, обращенную к датчику. Но это сориентирует слои вокруг отверстий для винтов крепления таким образом, чтобы они могли легко отделиться в зависимости от того, насколько сильно вы вкрутите их в ворота.
Я также выбрал печать с полями, но вам это может не понадобиться.
Сборка
Для сборки прилагаемой модели я использовал следующие детали.
(2) Болты M3x10 (с головкой под торцевой ключ)
(2) Гайки М3
