Корпус для Heltec T114 MagSafe

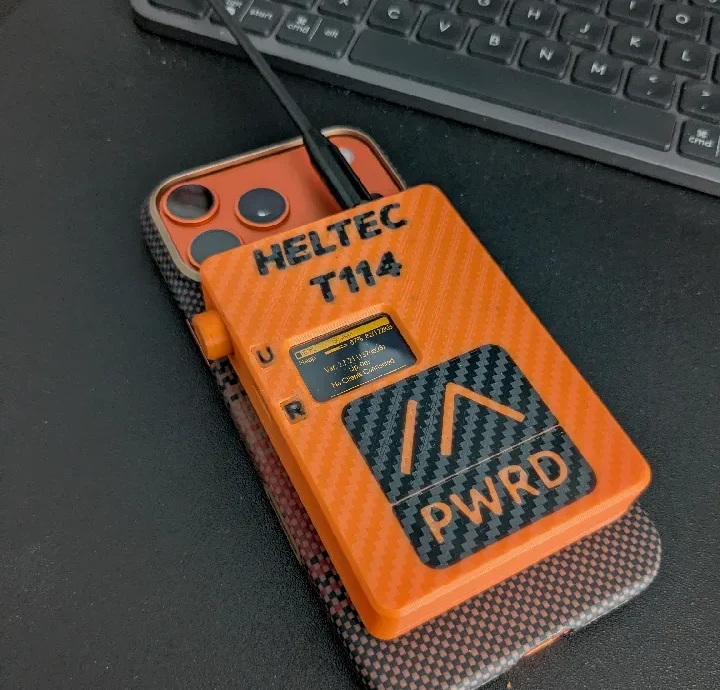

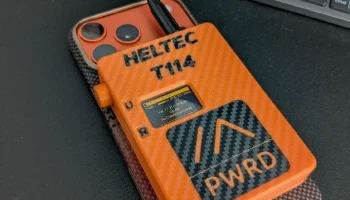

Мне нужен был держатель MagSafe, чтобы не потерять телефон, когда я нахожусь в пути. Он получился немного массивным, и я разработал его для своего iPhone 17 Pro Max, но он также подходит и для iPhone 15 Pro моей жены.

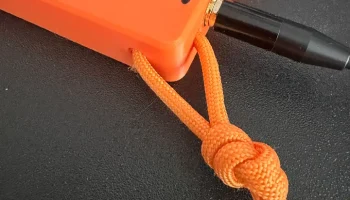

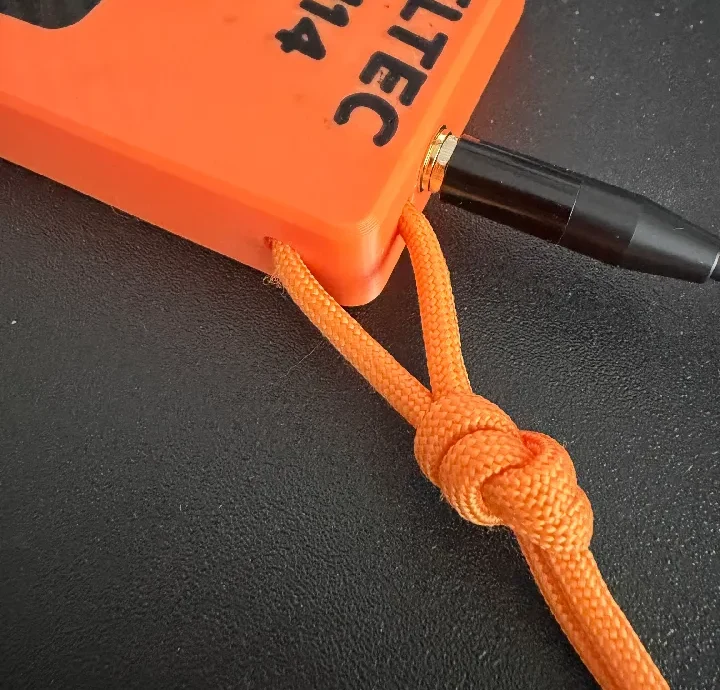

Кроме того, в нем предусмотрено отверстие для ремешка, подходящее для паракорда толщиной 5 мм.

Представлены модели с поворотным энкодером и без него.

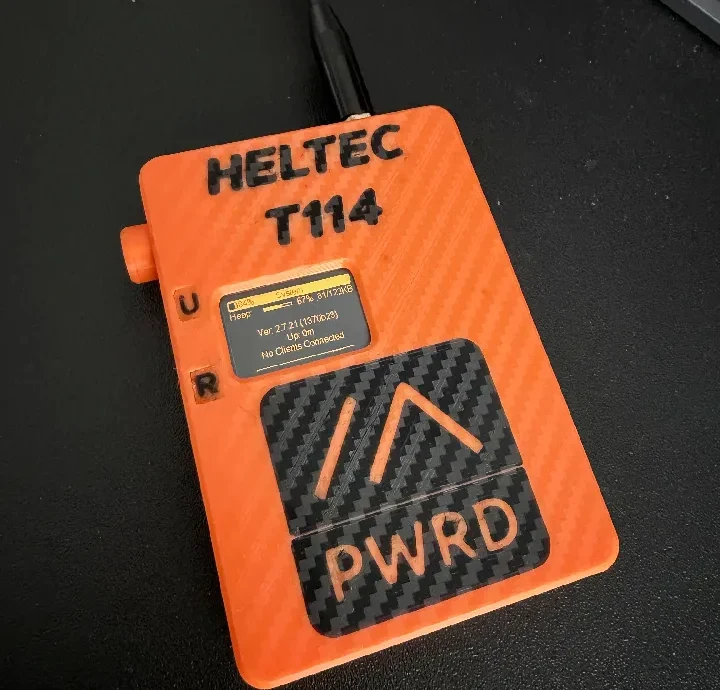

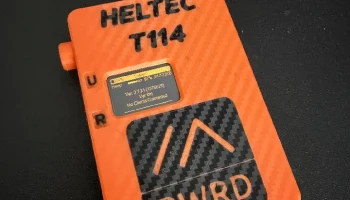

Файлы STEP включают надписи на передней панели в виде отдельных объектов на случай, если вы захотите напечатать их разными цветами, но вы также можете игнорировать их, чтобы все было одного цвета.

Что вам понадобится:

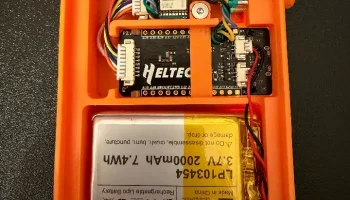

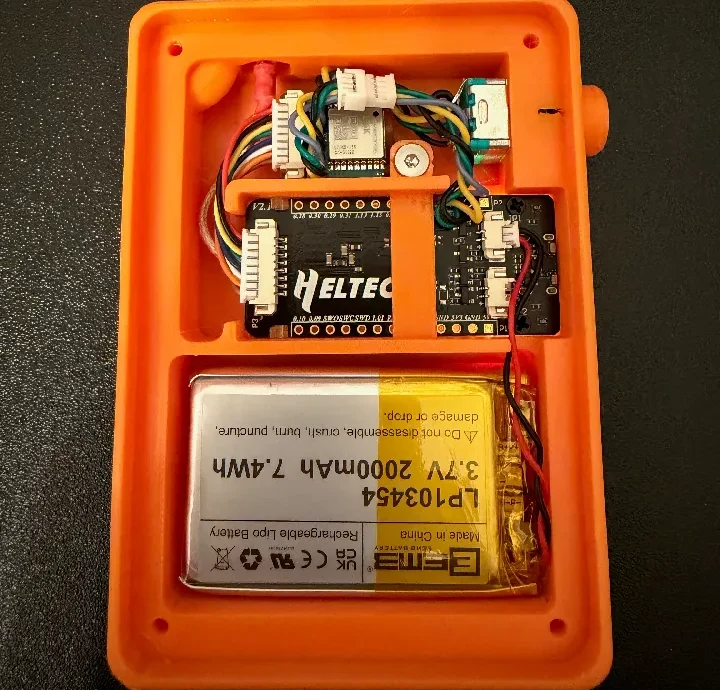

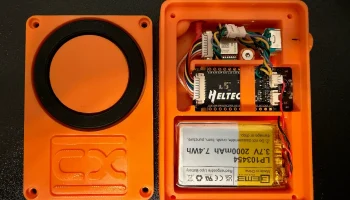

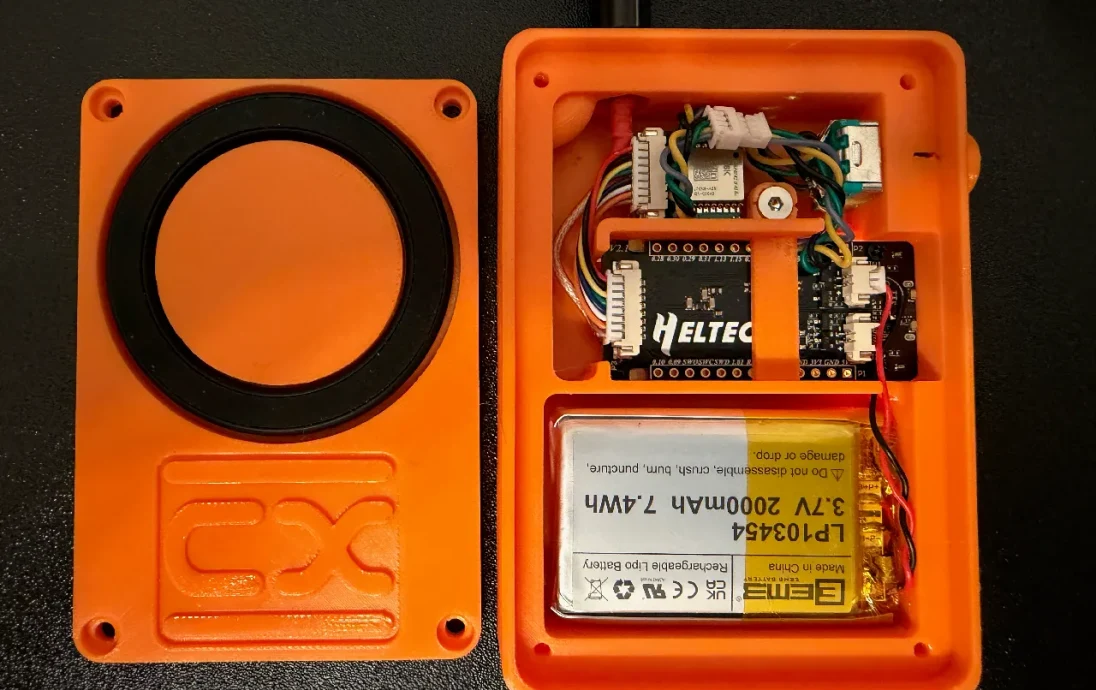

Heltec T114 с дисплеем. На него можно установить GPS-модуль, просто приклейте его двусторонним скотчем.

Разъемы для аккумулятора, такие как эти: https://www.aliexpress.com/item/1005003390942788.html

Литий-полимерный аккумулятор LP103454 (я использовал аккумулятор от EEMB, доступный на Amazon и Aliexpress) https://www.aliexpress.com/item/10000043885157.html

5 винтов M3 5 мм. Внутренние отверстия имеют диаметр 6 мм для головок винтов.

Поворотный энкодер EC11 с ручкой 15 мм, например, такой: https://www.aliexpress.com/item/1005008583446552.html

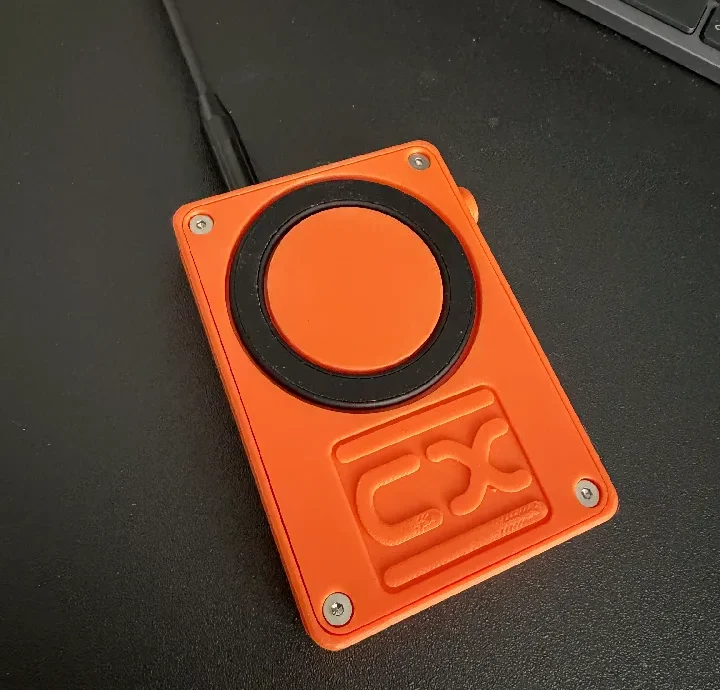

Кольцо Magsafe, подобное этому: https://www.aliexpress.com/item/1005006572691896.html

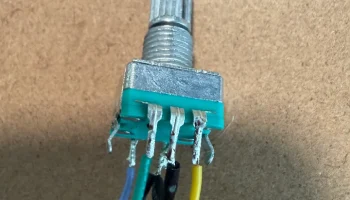

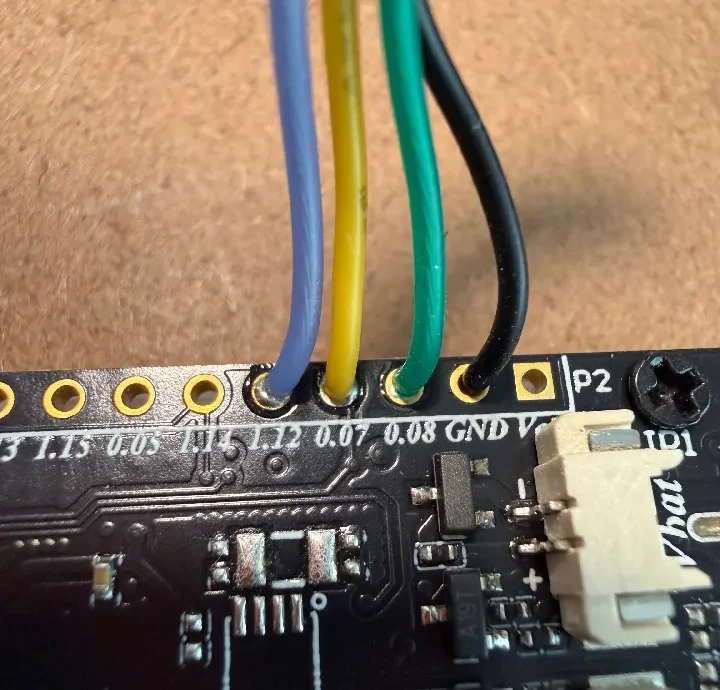

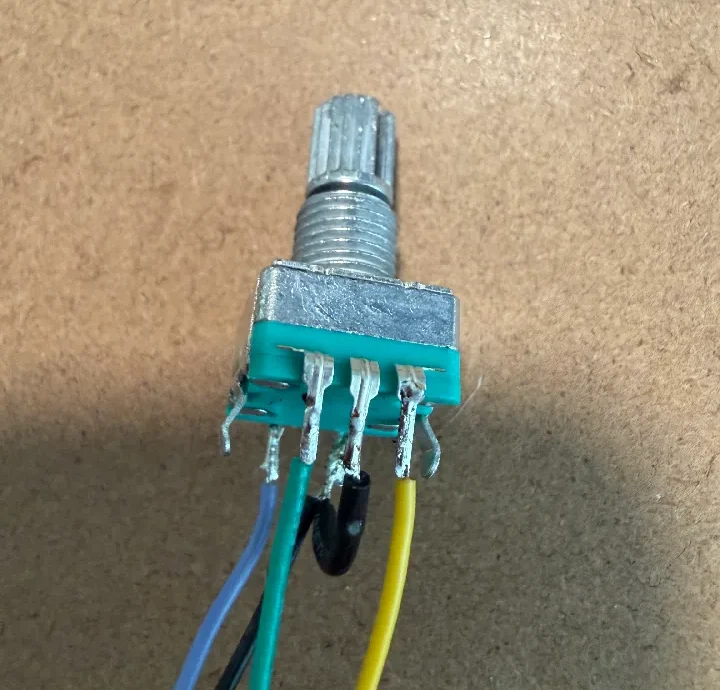

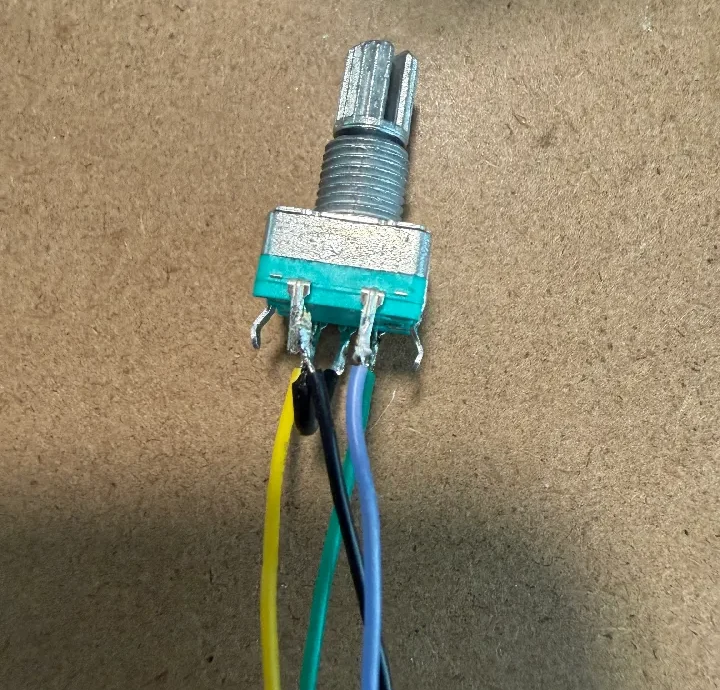

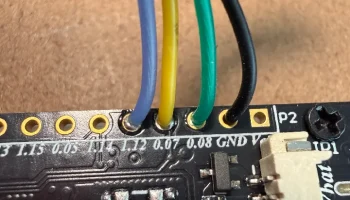

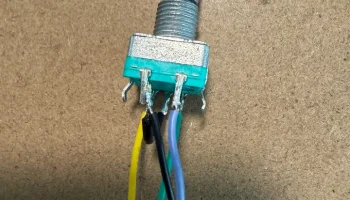

Прилагаются фотографии, демонстрирующие, как подключить EC11 и контакты на T114
