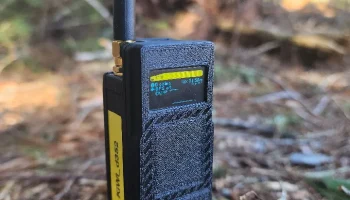

Meshtastic/Meshcore корпус для FakeTec v5 и 18650

Особенности:

• Разработан и протестирован специально для FakeTec v5 — результаты при использовании с другими платами могут отличаться
• Компактный (относительно) размер, при этом в корпусе помещается аккумулятор 18650 и остается место для аксессуаров
• Специальные держатели для GPS-антенны и печатной платы

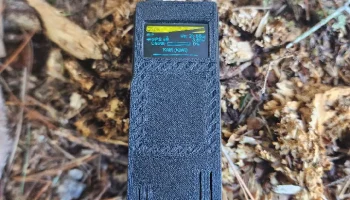

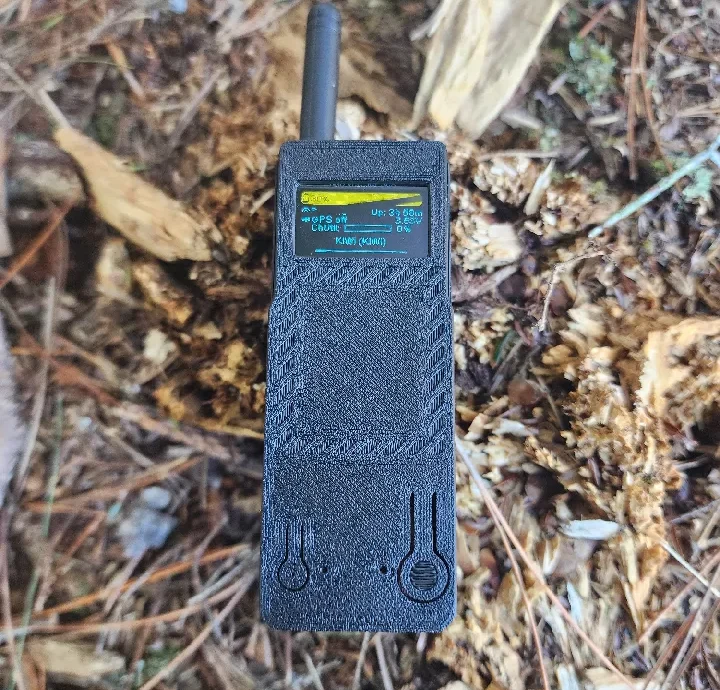

• Визуально и тактильно различимые кнопки «User» и «Reset»
• Внутренний «выступ» кнопки «Reset» можно слегка укоротить с помощью кусачек, чтобы ее было сложнее нажать
• Кнопки интегрированы в переднюю часть корпуса для надежного срабатывания без заклинивания
• Дополнительное место для других аксессуаров (зуммер и т. д.)

    Сборка защелкиванием, инструменты не требуются

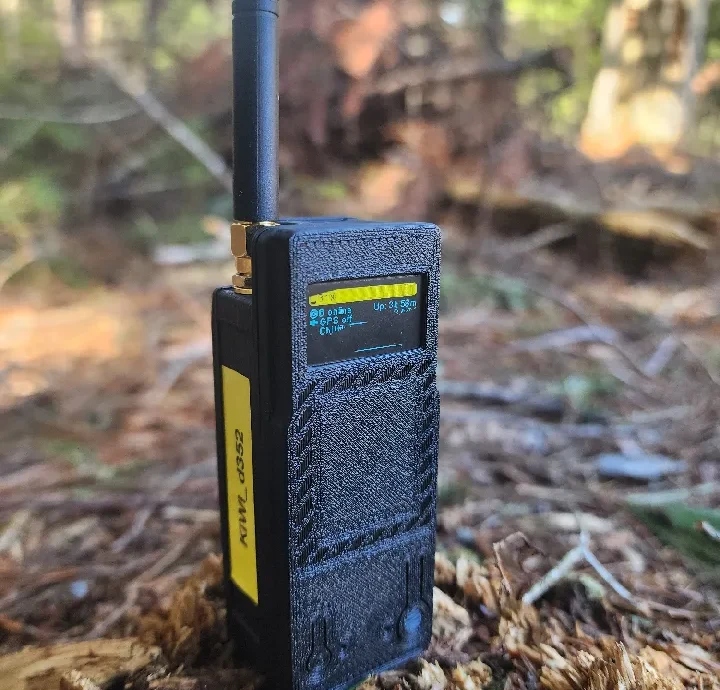

    Выемка под антенной — для наклеивания этикетки

    В комплект входит «Faketec_v5_Blank_Case_Back» для тех, кто хочет использовать другую батарею или внести другие изменения.

Печать:

• Печать с соплом 0,4 мм и высотой слоя 0,2 мм
• Поддержки не требуются
• Передняя часть корпуса имеет тонкий участок для размещения модуля LORA, убедитесь, что первый слой напечатан качественно, чтобы избежать появления мелких отверстий
• Если на первых слоях будет слишком сильная переэкструзия, это может помешать работе кнопок

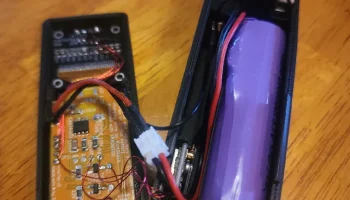

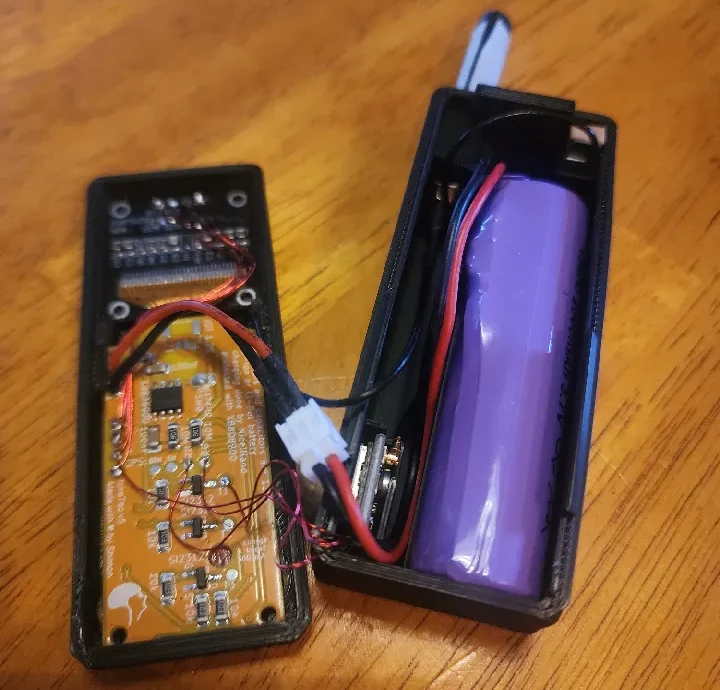

Детали и сборка:

Для плат FakeTec v5 см. https://github.com/gargomoma/fakeTec_pcb

Существует несколько слегка отличающихся версий ЖК-дисплея, и их размеры могут немного различаться — я использовал «SSD1315 Y B» по этой ссылке: https://www.aliexpress.us/item/3256805784586367.html

Я использовал обмоточный провод типа ПЭЛ для подключения экрана и GPS из-за его небольшого размера
