Генератор Pill Puncher 2 (OpenSCAD)

Это значительная доработка моего генератора перфораторов для таблеток.

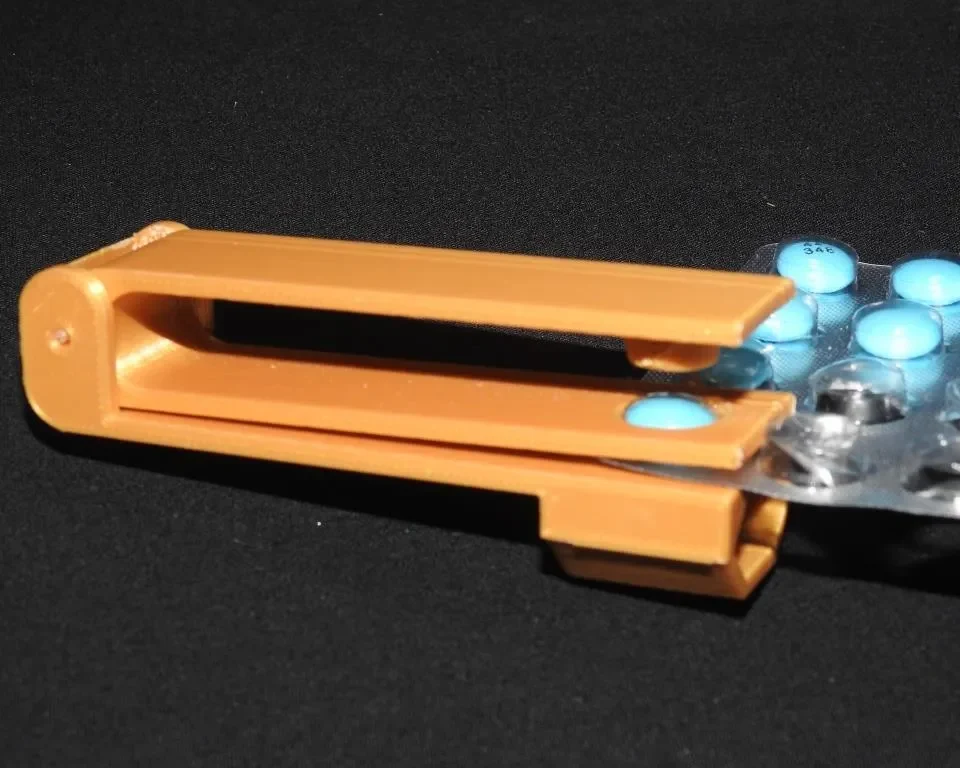

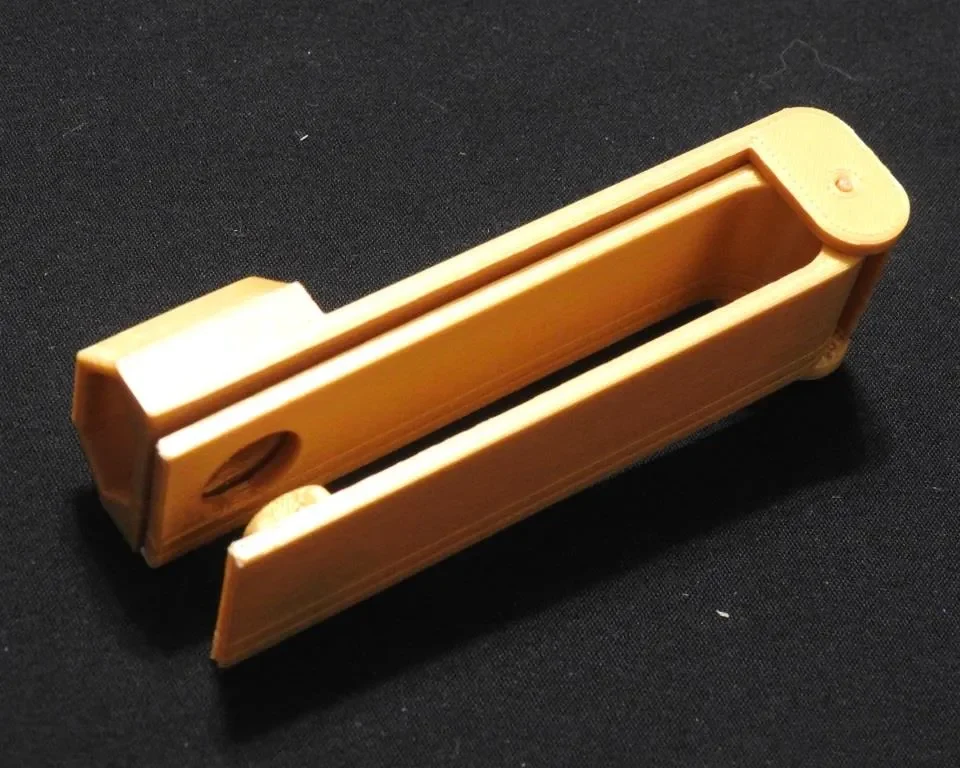

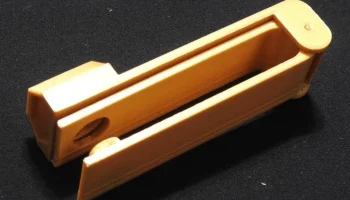

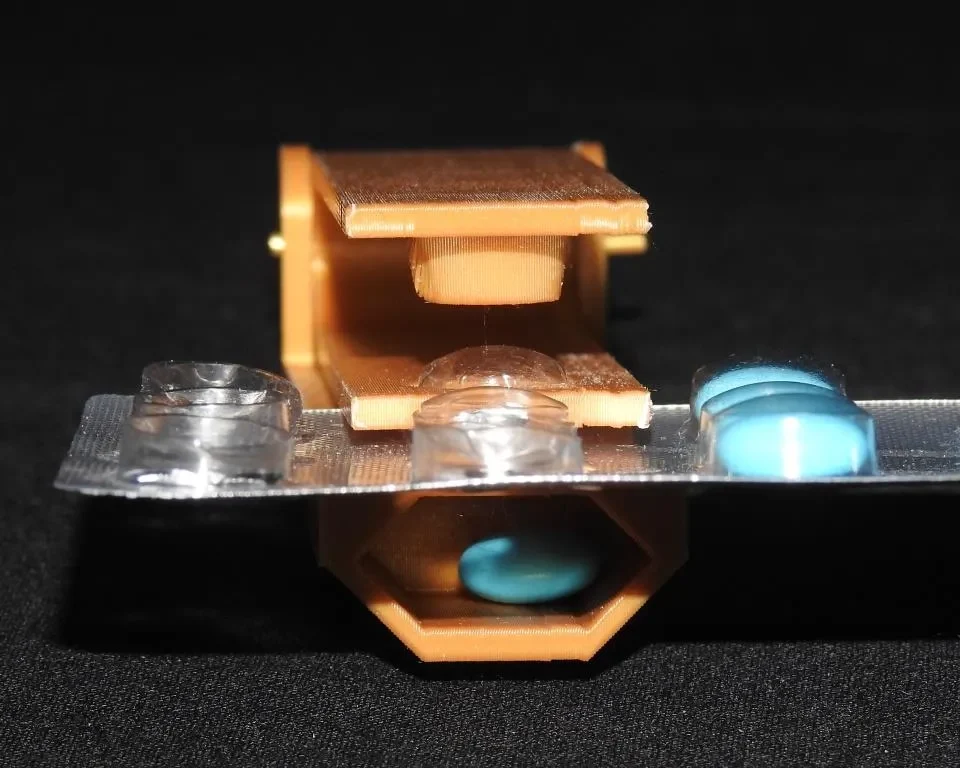

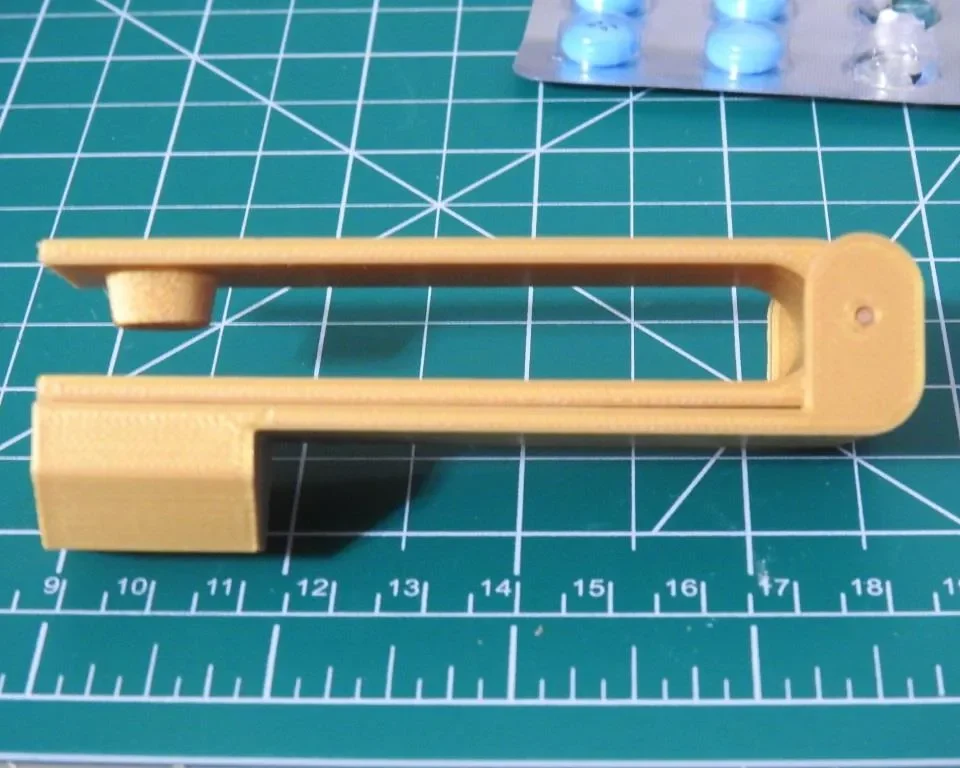

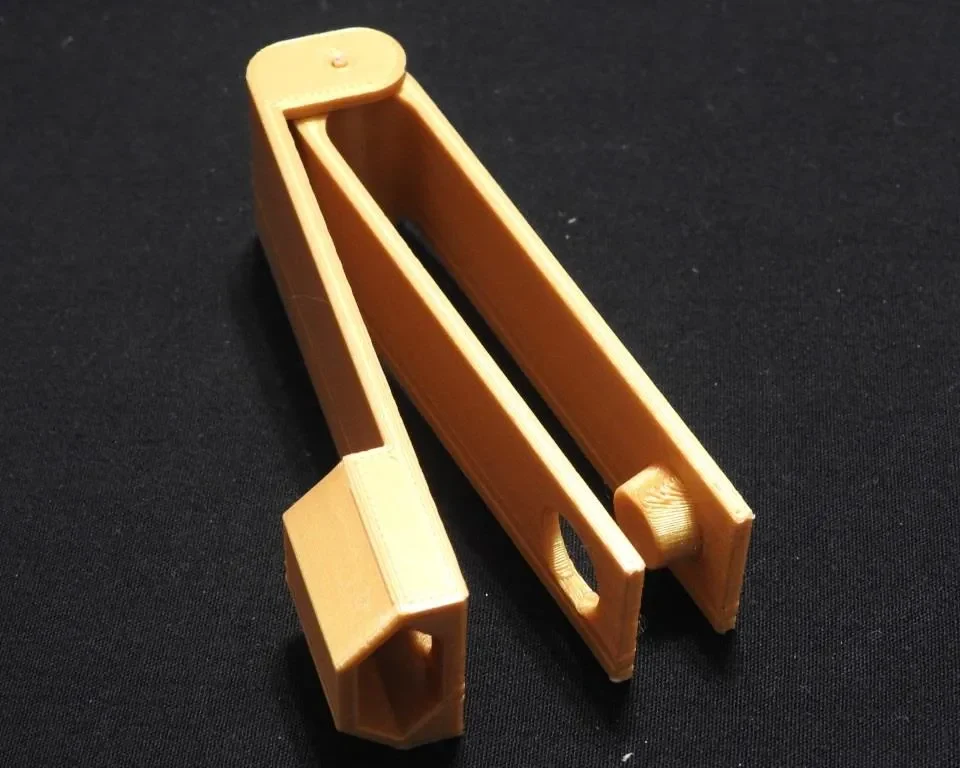

Он добавляет возможность создать дополнительную деталь, прикрепленную к оригиналу. Получается верхняя рука с перфоратором, средняя рука с отверстием для волдыря и нижняя рука с ловушкой. Итак, это позволяет средней руке действовать как ориентир.

Он обратно совместим с исходной версией; заменив его полностью. Вы можете создать оригинальный стиль или новый стиль с помощью этой же программы.

Как это использовать

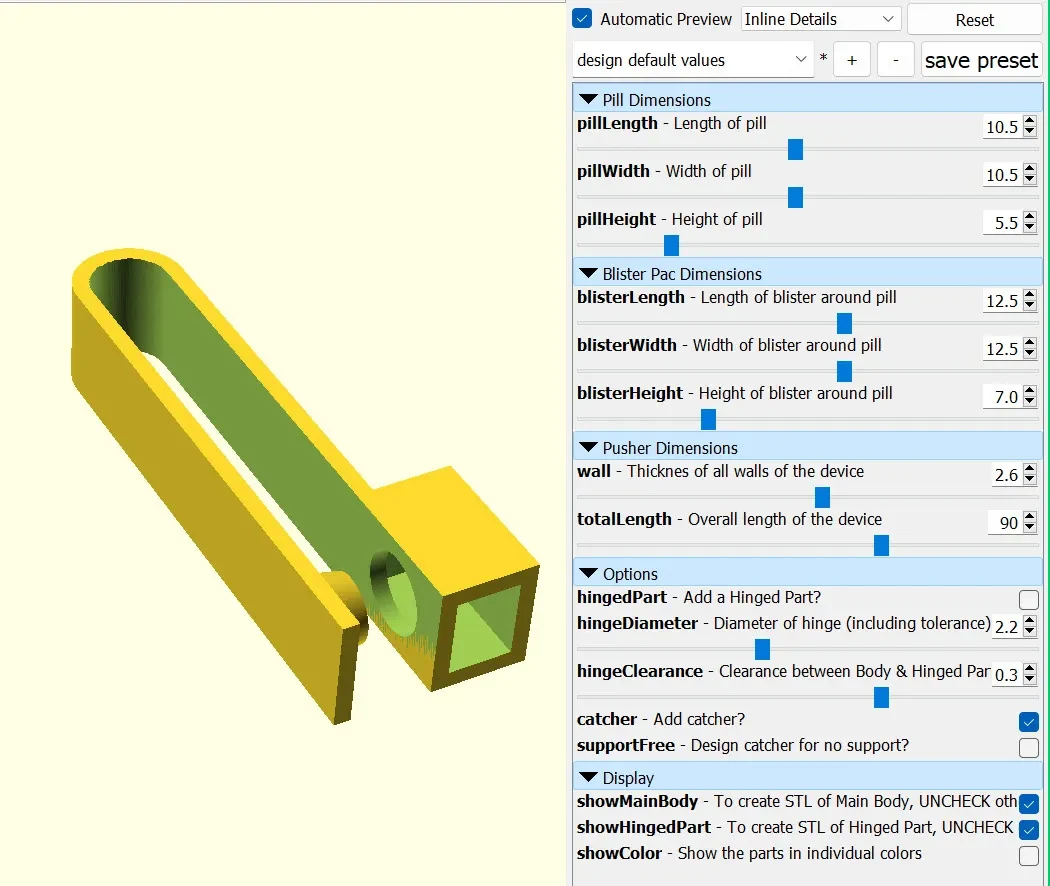

Программа требует, чтобы вы установили размер таблетки и пузырька блистера. Посмотрите оригинал, как это сделать.

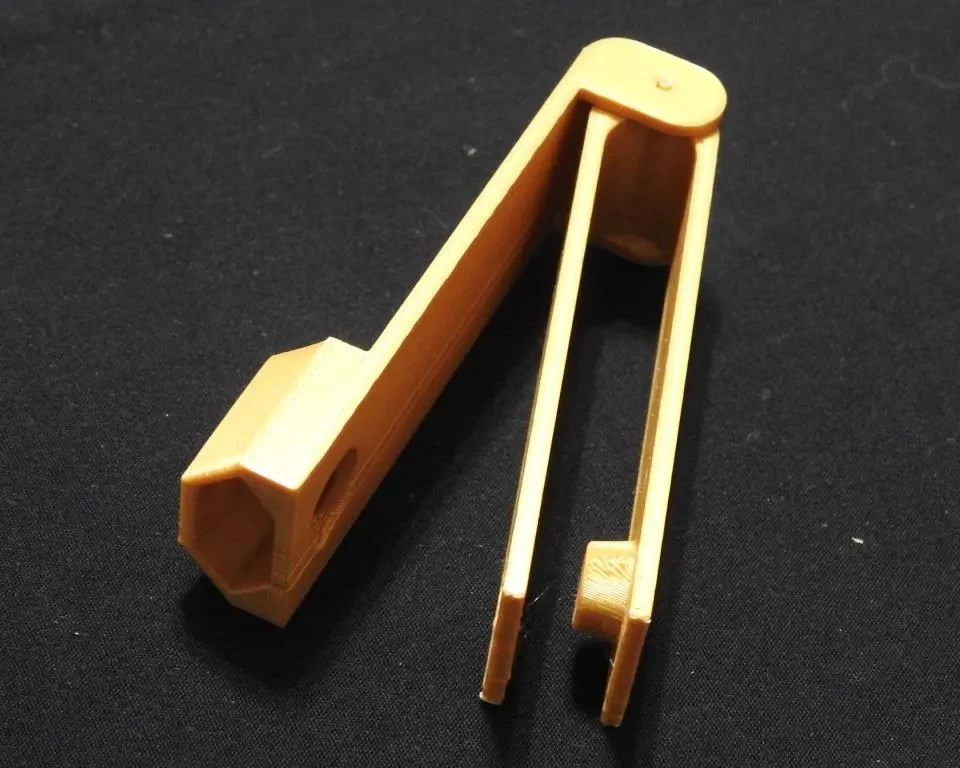

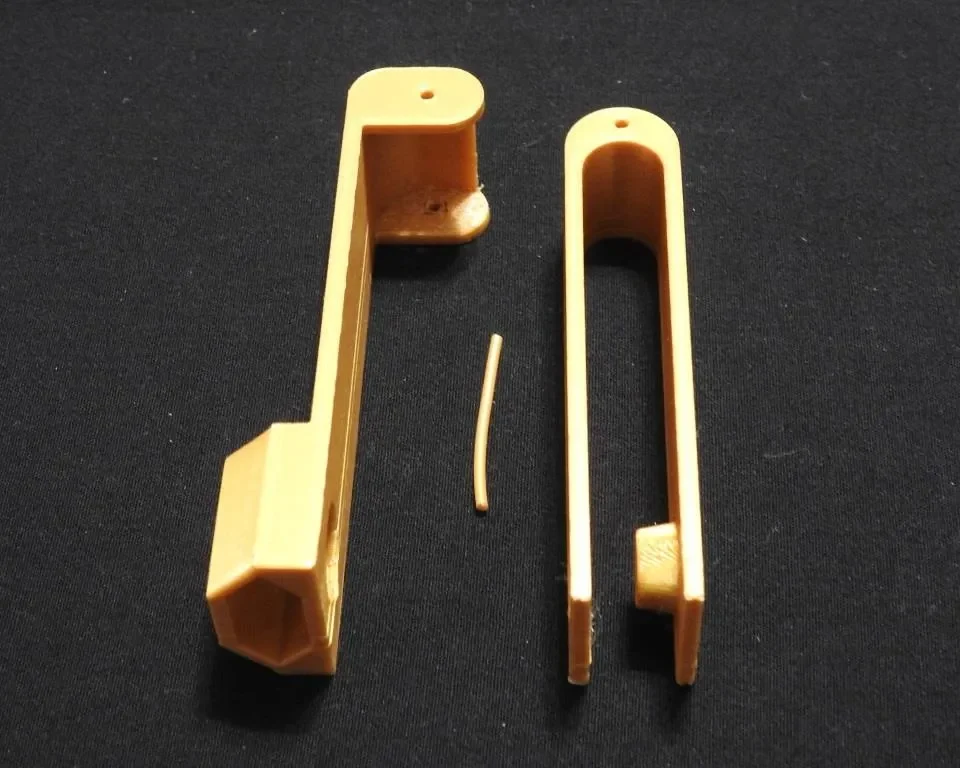

Кроме того, вам нужно решить, нужна ли вам новая шарнирная нижняя часть. Если да, то вам нужно определ��ться с шарнирным штифтом и его диаметром. Я решил использовать кусок нити, но вы также можете использовать кусок проволоки или болт с гайкой. Просто измерьте диаметр штифта и добавьте некоторый допуск (очень хорошо подойдет ширина печати принтера).

Другое значение зазора устанавливается между деталями, чтобы они могли легко поворачиваться. К сожалению, я не смог найти хорошего способа напечатать новый поворотный рычаг без опоры, поэтому вам, возможно, захочется быть более щедрым с зазором для шарнира, чтобы компенсировать любые недостатки при снятии опоры.

Печать

Он предназначен для печати на боковой стороне, поэтому вам, возможно, придется добавить поля, чтобы тонкие края оставались прикрепленными к кровати. Для новой части шарнира я попробовал как традиционную опору, так и новую опору органического дерева — мне больше понравился стиль дерева (см. файл проекта 3MF).

Дизайн

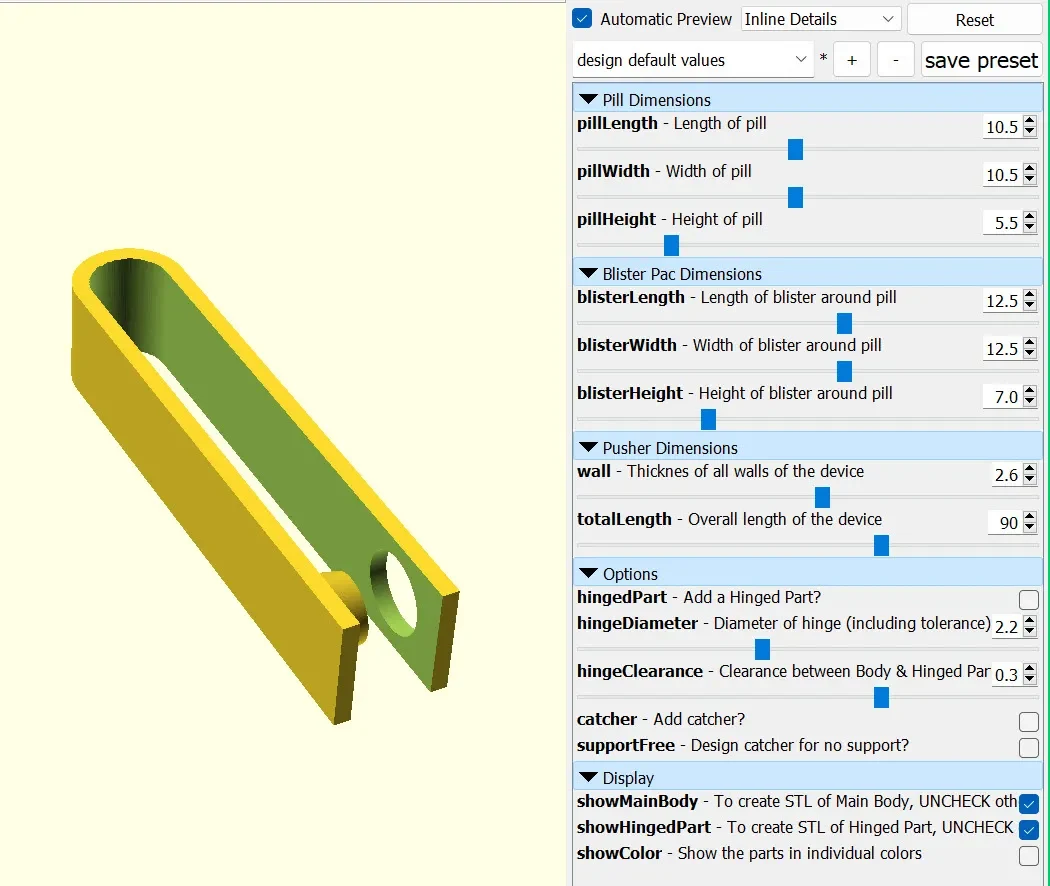

Я разработал этот генератор в OpenSCAD для возможности настройки. {Для новичков в OpenSCAD я включил короткое и простое руководство, которое поможет вам начать работу.}
