Монтажное решение Carlon Meshtastic

ОБНОВЛЕНО (17.10.2025) ДИЗАЙН v6

Это модульная система монтажа для электрического шкафа Carlon 4x4x2 дюйма, которую можно найти в большинстве магазинов Home Depot в Северной Америке:

США:
https://www.homedepot.com/p/Carlon-4-in-x-4-in-x-2-in-Gray-PVC-Junction-Box-E989NNJ-CAR/100404097

Канада:
https://www.homedepot.ca/product/carlon-nonmetallic-junction-box-4-in-x-4-in-x-2-in-/1000403714

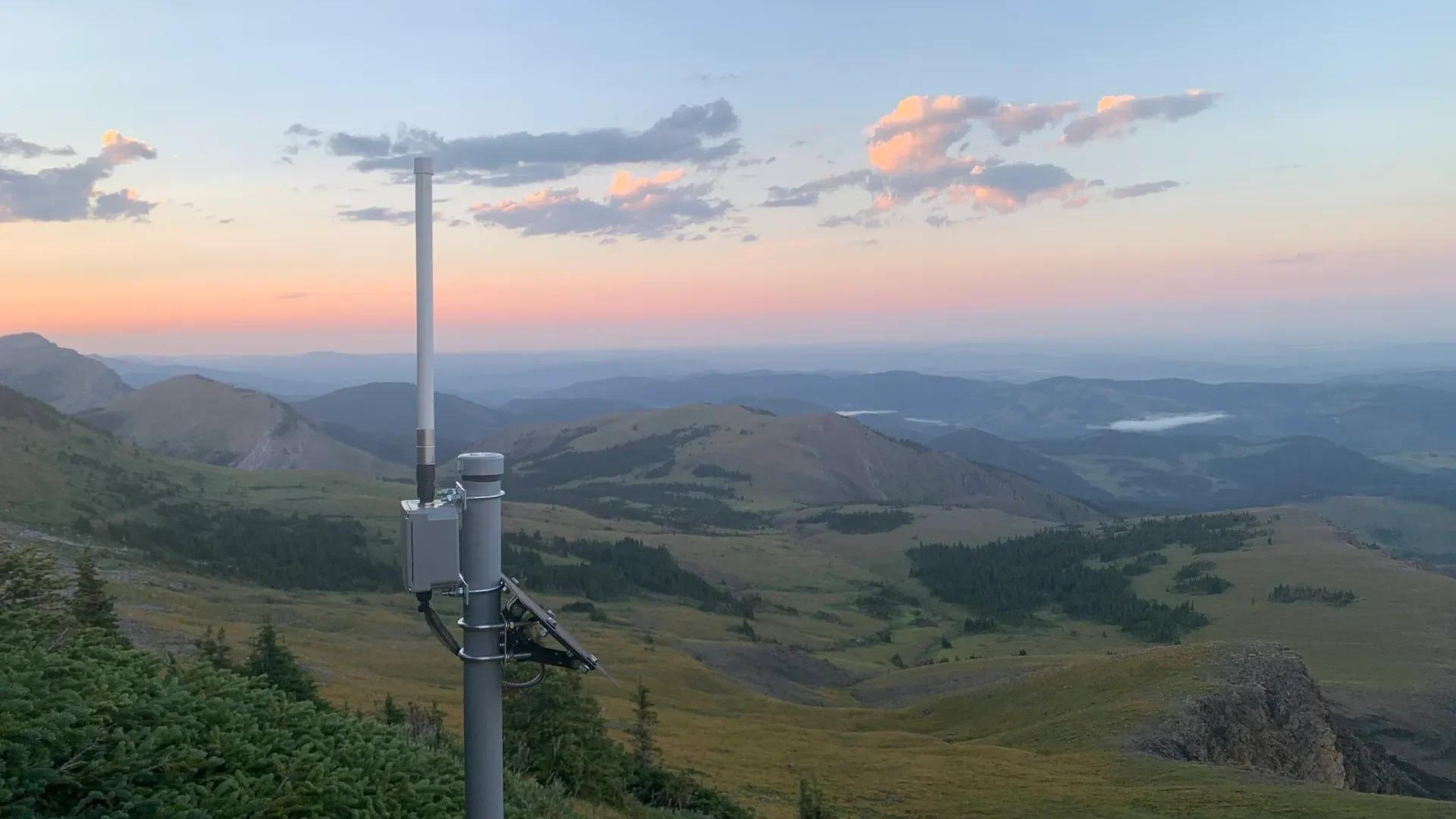

Есть несколько отличных печатных корпусов, но их проницаемость не гарантирует защиту от атмосферных воздействий и проникновения влаги. Я потребовал, чтобы эти узлы работали в недоступных местах на высоте более 8000 футов в Скалистых горах до 6 месяцев за раз.

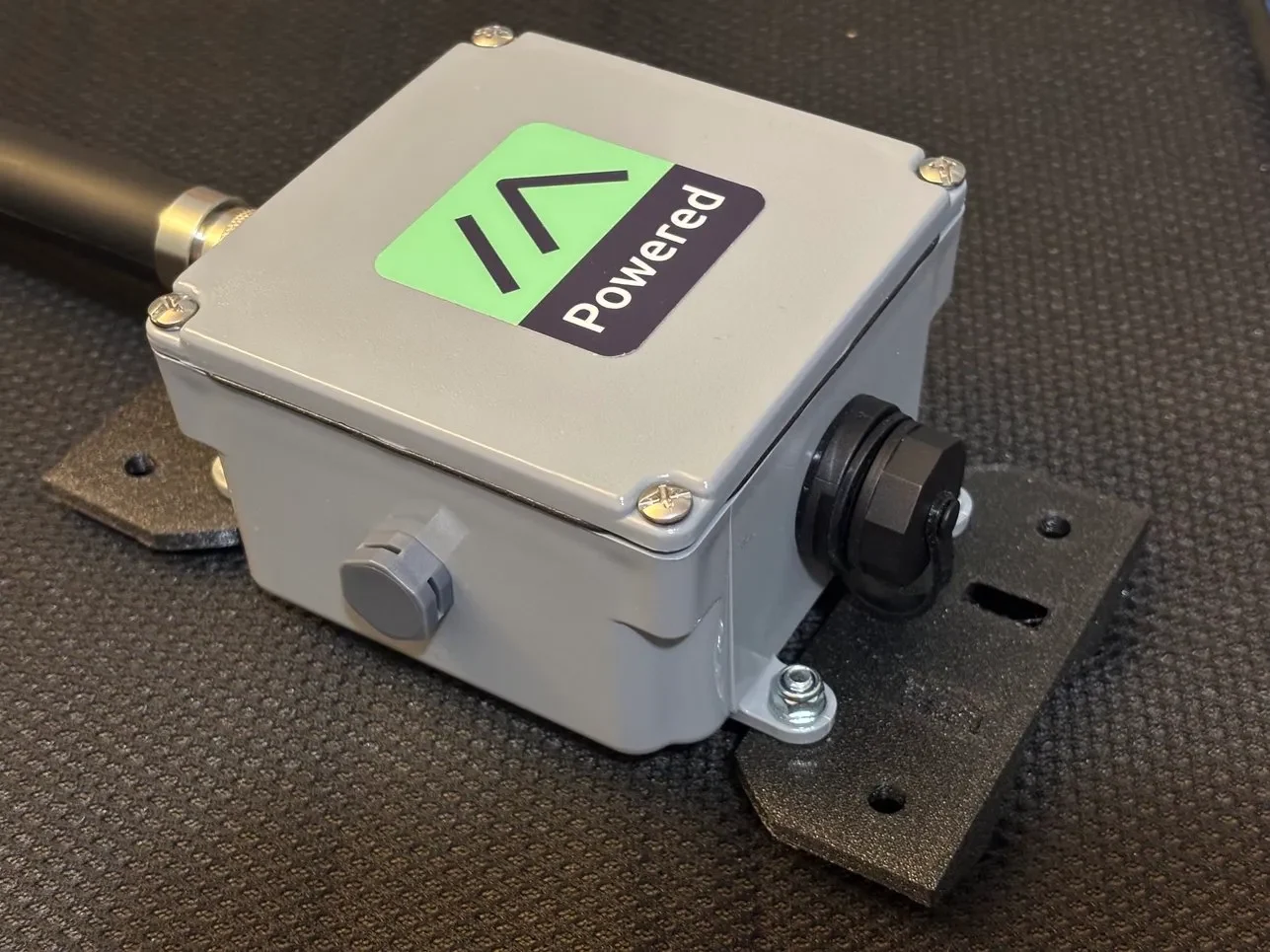

Этот корпус Carlon соответствует требованиям NEMA типа 4/4X/6P:

https://carlonsales.com/techinfo/brochures/conduit/Junction_Boxes_Brochure.pdf

Я настоятельно рекомендую использовать как минимум PETG, ASA или ABS, если он будет находиться на улице и подвергаться воздействию прямых солнечных лучей или отрицательных температур. (Мы провели долгосрочные испытания с PLA на открытом воздухе… в целях науки… и в конечном итоге он выйдет из строя в точках высокой нагрузки).

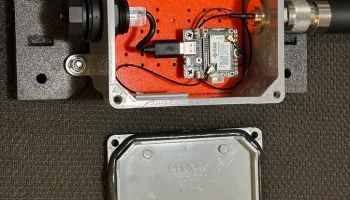

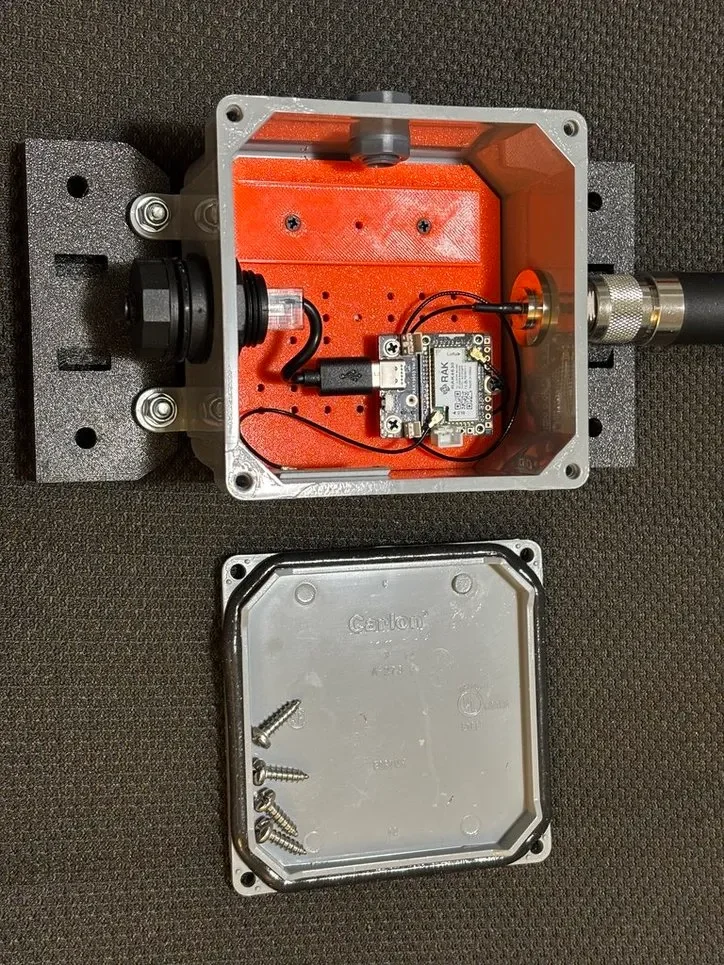

Он был разработан для создания простых атмосферостойких узлов солнечных повторителей Meshtastic. Несущие пластины позволяют установить RAK Wireless Wisblock RAK19007 и другие элементы (подойдет и к более старой модели RAK5005). Хотя вы можете просто соединить его с обычной панелью на 5 В (например, Soshine 6W и 3D-печатным креплением Voltaic Enclosures) и стандартными литиевыми батареями.

ПРИМЕЧАНИЕ. Если вам интересна зарядка литиевых батарей от солнечной энергии в холодную погоду, прочтите нашу статью здесь.

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ:

Двусторонняя лента 3М

3 болта M2,5 x 6 мм для каждой несущей пластины

4 болта M2,5 x 6 мм для платы Wisblock (или крепежные болты M2,5, входящие в комплект поставки)

(опционально) 4 x M2,5 x 6 мм для платы Waveshare

(дополнительно) 4 x M2,5 x 12 мм для плат Voltaic Enclosures (при совместном использовании плат MPPT и регулятора) или 4 x M2,5 x 6 мм, если используется только плата MPPT Voltaic Enclosures.

ОБНОВЛЕНИЕ КРЕПЛЕНИЯ БАЗОВОЙ ПЛАТЫ (октябрь 2025 г.):

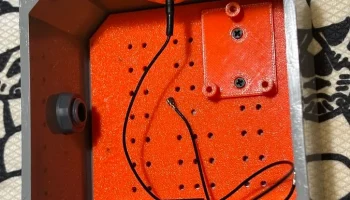

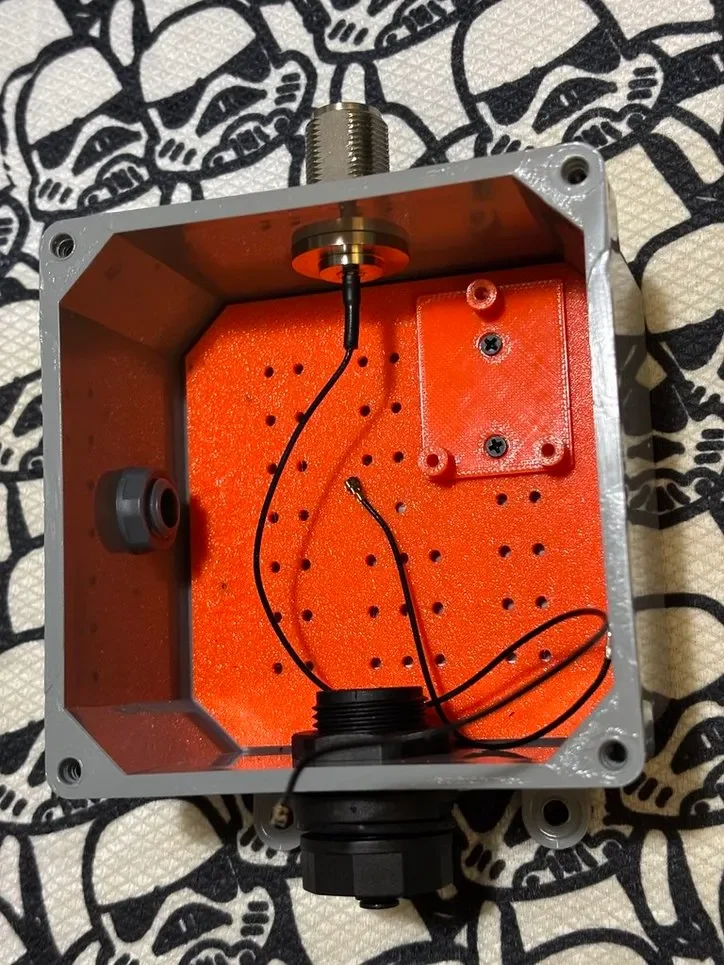

Сверление и крепежные винты больше не требуются. Просто используйте двустороннюю ленту 3M, чтобы прикрепить новую базовую плату v6 к нижней части корпуса Carlon.

МОНТАЖ НА СТОЙКЕ (вариант 1):

Чтобы установить корпус на столб, вам потребуется просверлить четыре монтажных «ушка» на корпусе с помощью сверла ¼ дюйма, чтобы вместить U-образные болты следующих размеров (M6 x 50 x 80 мм):

Канада:
https://www.amazon.ca/uxcell-Round-U-Bolt-Length-Washer/dp/B093SR345L

США:
https://www.amazon.com/uxcell-Round-U-Bolt-Length-Washer/dp/B093SR345L

Я включил в эти файлы седло с U-образным болтом, чтобы обеспечить лучшее удержание шестов меньшего размера диаметром около 35 мм, или могу использовать седло, предназначенное для больших диаметров 5 мм:

https://www.printables.com/model/819151-u-bolt-saddle-m6x50mmhttps://www.printables.com/model/819151-u-bolt-saddle-m6x50mm

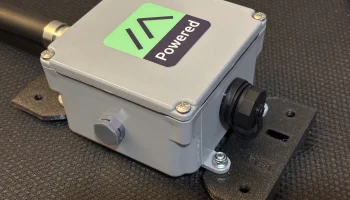

МОНТАЖ НА СТОЙКЕ (вариант 2):

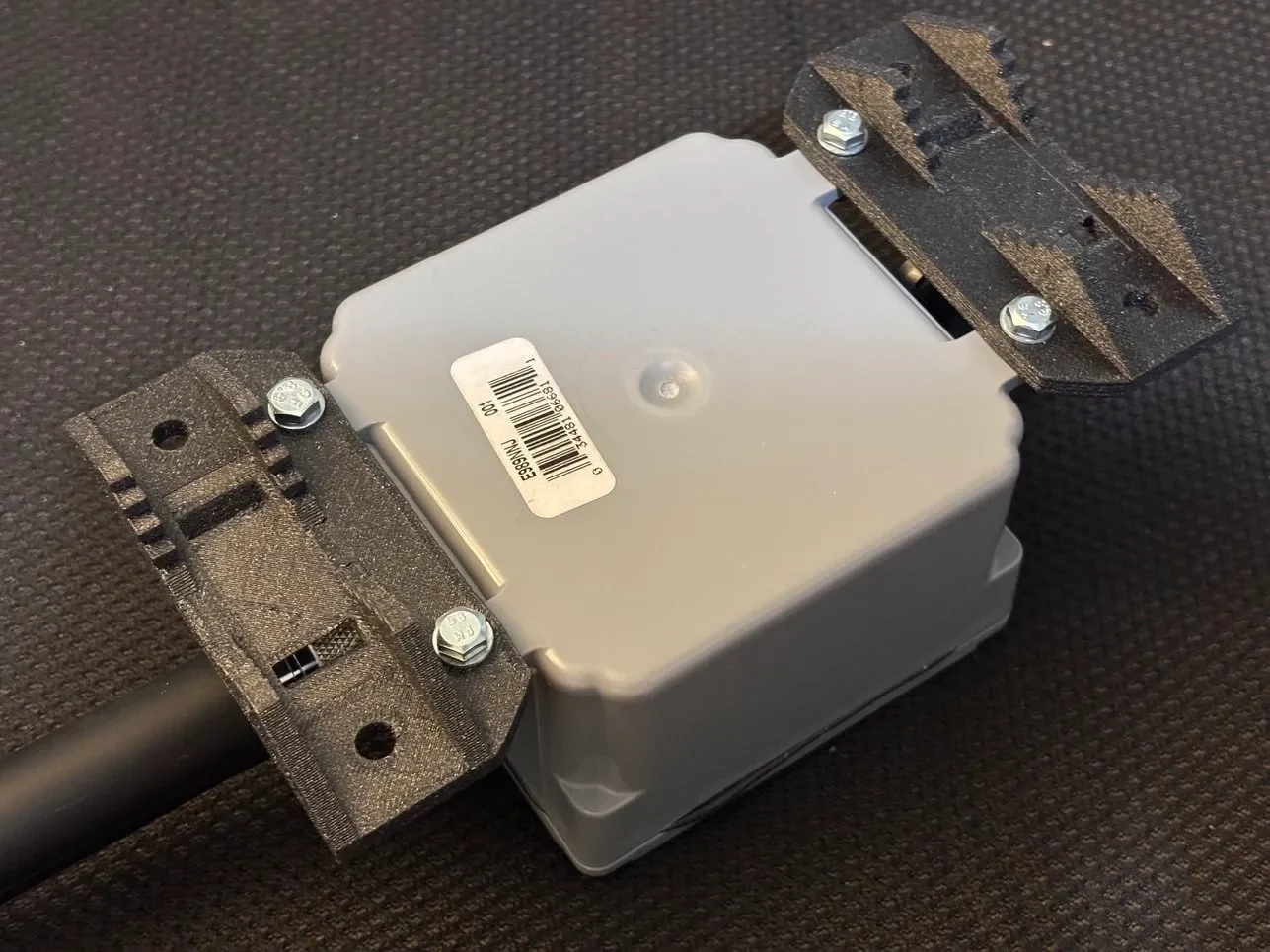

Используйте специальные кронштейны Carlon от Lead:

https://www.printables.com/model/1279998-leads-carlon-enclosure-bracket-with-velcro-optionhttps://www.printables.com/model/1279998-leads-carlon-enclosure-bracket-with-velcro-option

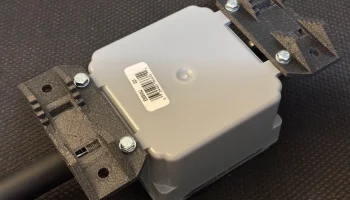

В них могут использоваться U-образные болты (те, которые указаны компанией Lead), ремни на липучке или хомуты для шлангов, и они крепятся к монтажным ушкам Carlon без какой-либо модификации сверла.

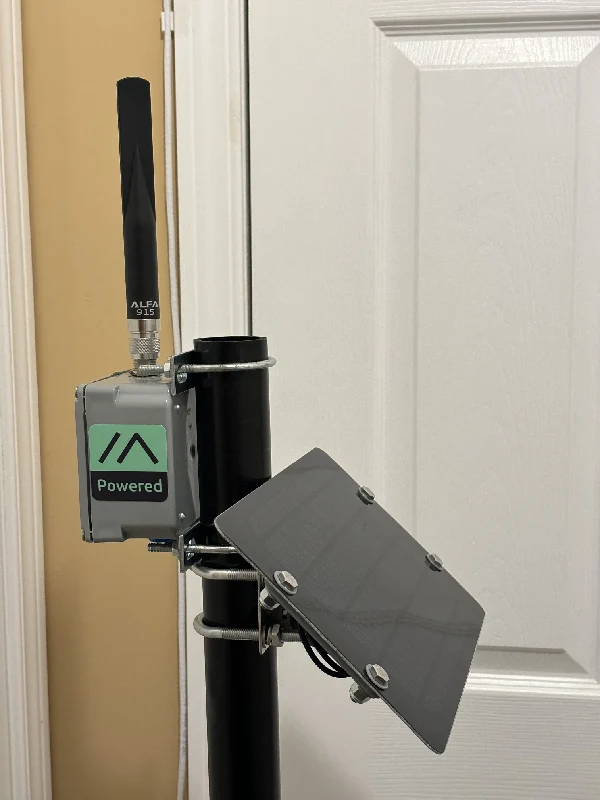

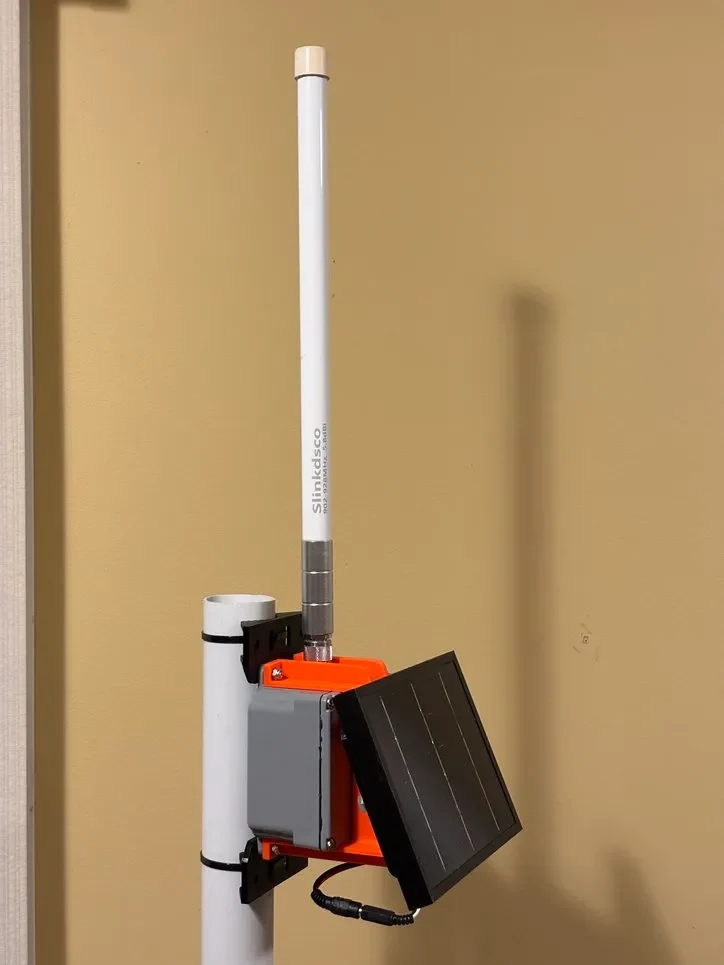

КРЕПЛЕНИЕ СОЛНЕЧНОЙ ПАНЕЛИ v6:

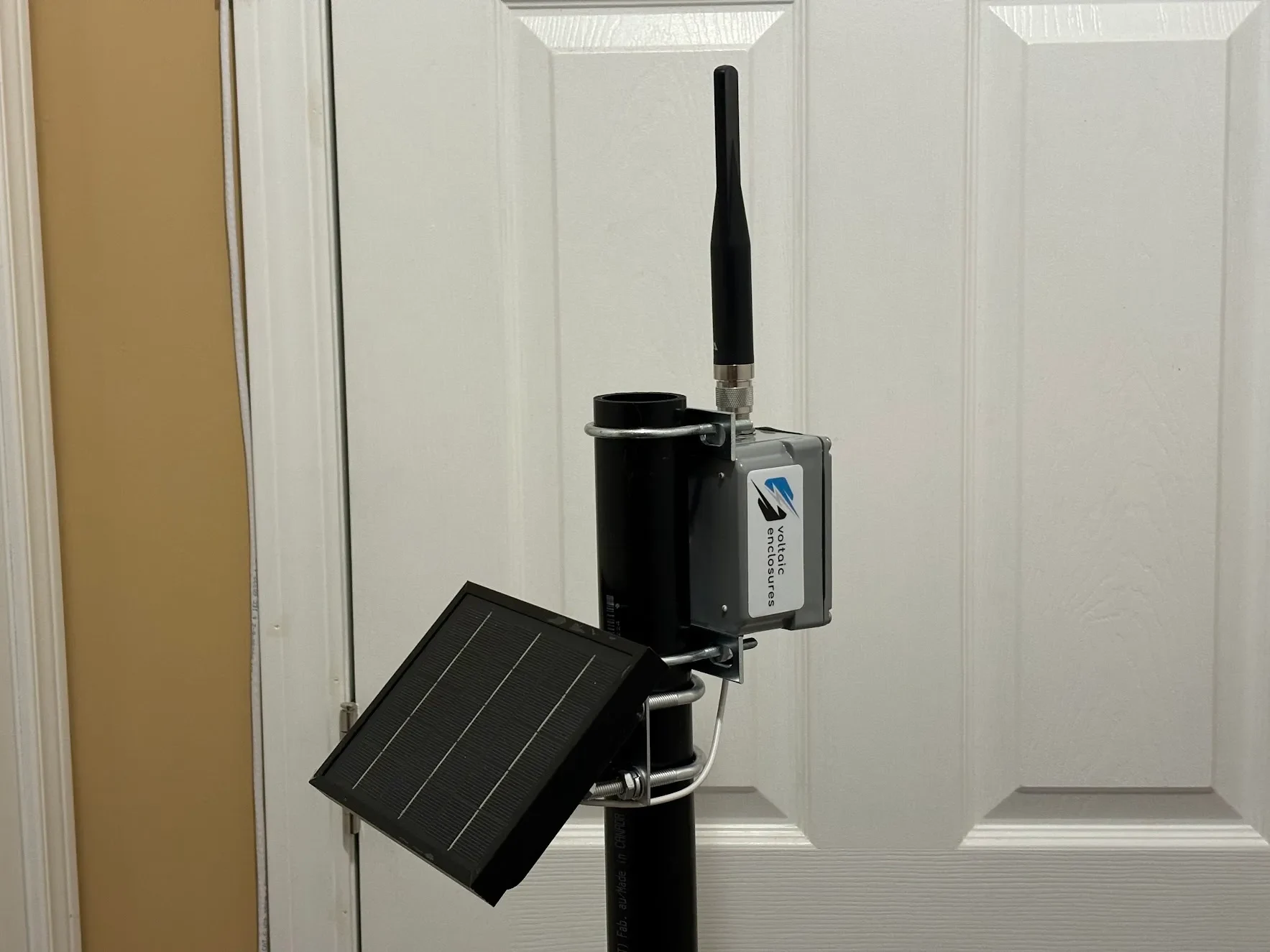

Хотя мы перечислили солнечные решения от Voltaic Enclosures для установки панелей Soshine мощностью 6 Вт и MiniRenogy мощностью 3 Вт, теперь у нас есть альтернативное решение для монтажа. Кронштейны для крепления солнечной батареи Carlon Enclosure (слева и справа) позволят вам напрямую прикрутить панель Soshine 6w с помощью кронштейнов панели Voltaic Enclosures или панель MiniRenogy 3w с помощью наших кронштейнов-адаптеров панели.

Теперь мы включили в комплект кронштейны для крепления солнечной панели непосредственно к самому корпусу Carlon без необходимости сверления. Обратите внимание, что для этого вам потребуется использовать вариант крепления на столбе 2 от Lead (ссылка выше), поскольку вариант крепления с помощью U-образного болта не будет работать должным образом (по крайней мере, пока мы не обновим конструкцию).

---

СТАРАЯ v5 ИНСТРУКЦИЯ:

Рекомендуемые инструменты:

Сверло с шестигранной головкой 2 мм и шестигранная отвертка.

¼" доктор
