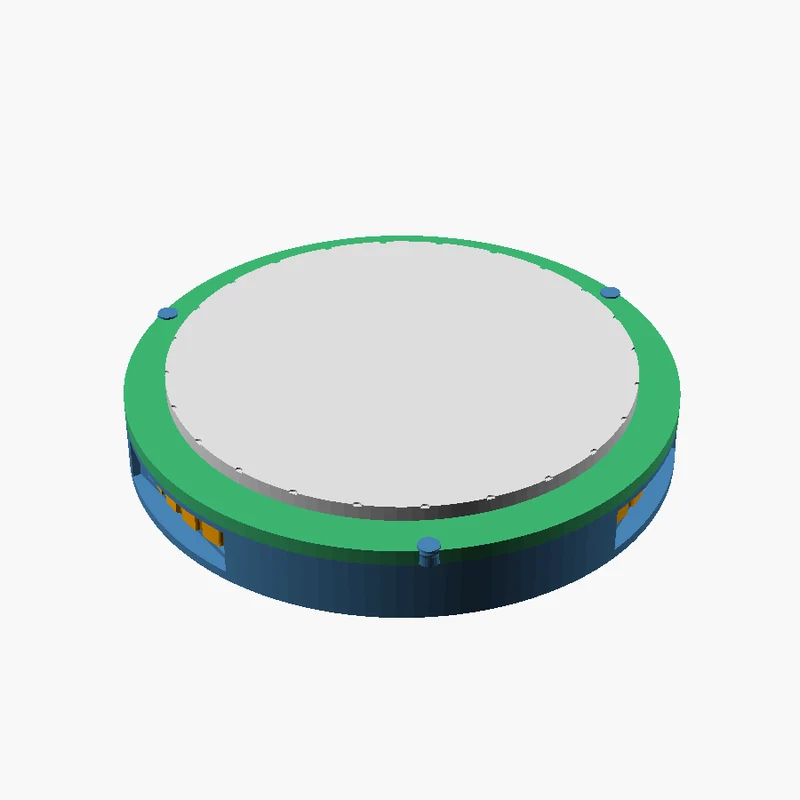

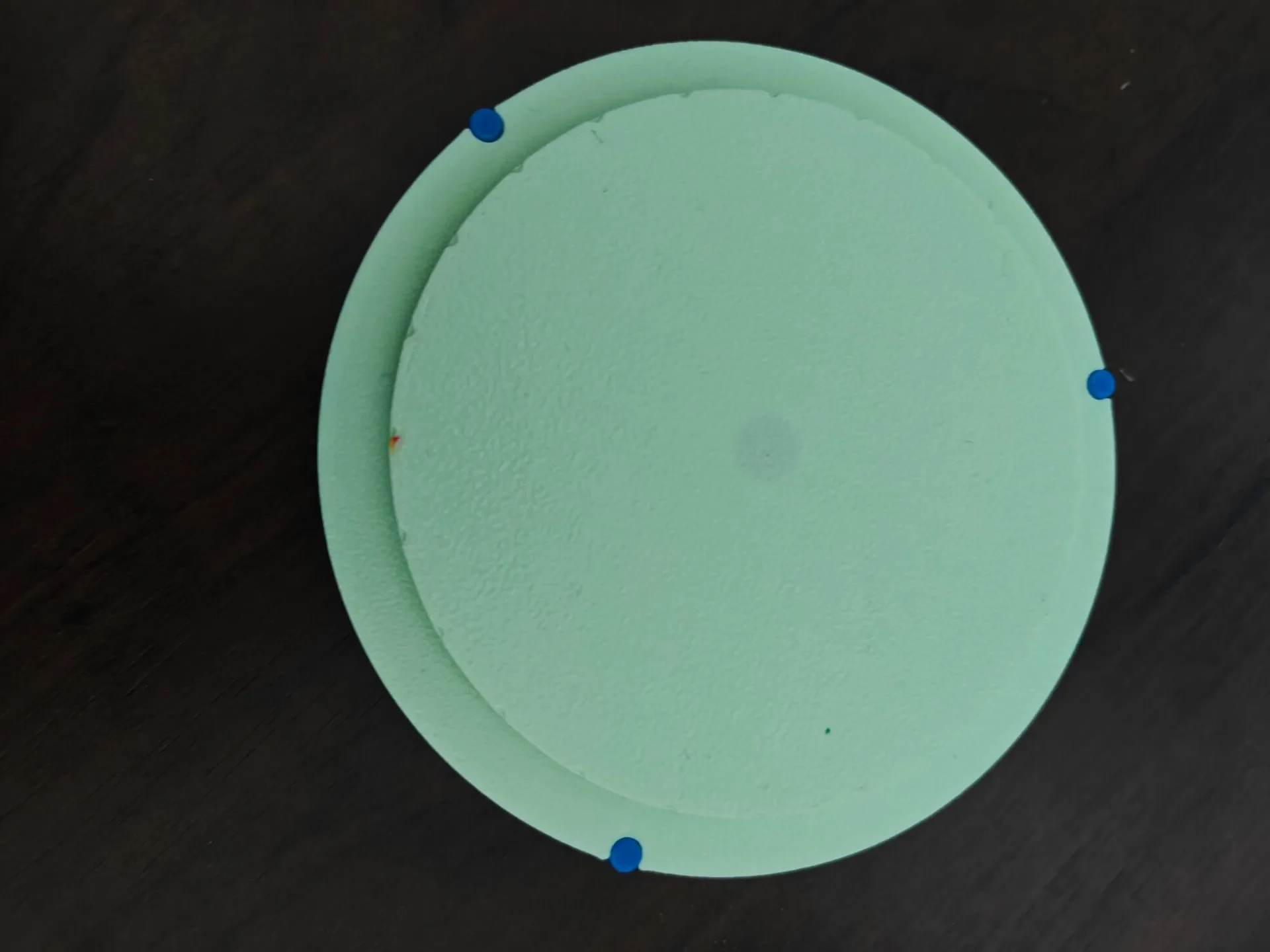

Cyclo Turntable - основание дисплея с точной регулировкой...

Проигрыватель с циклоидальным приводом и соотношением сторон 15:1 с ручным заводом. Сверните высокий рифленый

барабаним большим пальцем через любое из трех боковых окон и верхнее

платформа поворачивается в 15 раз медленнее, с практически нулевым люфтом — один полный барабан

вращение поворачивает платформу всего на 24°, а движение кончиком пальца подталкивает

ваш объект всего на 2-4°. Вождение доставляет странное удовольствие и приятно

наблюдайте, как качание циклоидального диска делает свое дело.

⚠ Скажем честно — это в принципе бесполезно. Это не так

все, что должен делать продукт. Это механизм, а не гаджет:

медленноповоротный чисто ручной пьедестал. Нет мотора,

никакой автоматики, никаких щелчков-стопов — поворачиваешь рукой, а он крутится медленно.

Если вам нужен проигрыватель с дисплеем, который вращается сам по себе, это не то.

Распечатайте его, потому что шестерня красивая и с ней весело возиться, а не

потому что он вам нужен.

Что это такое на самом деле

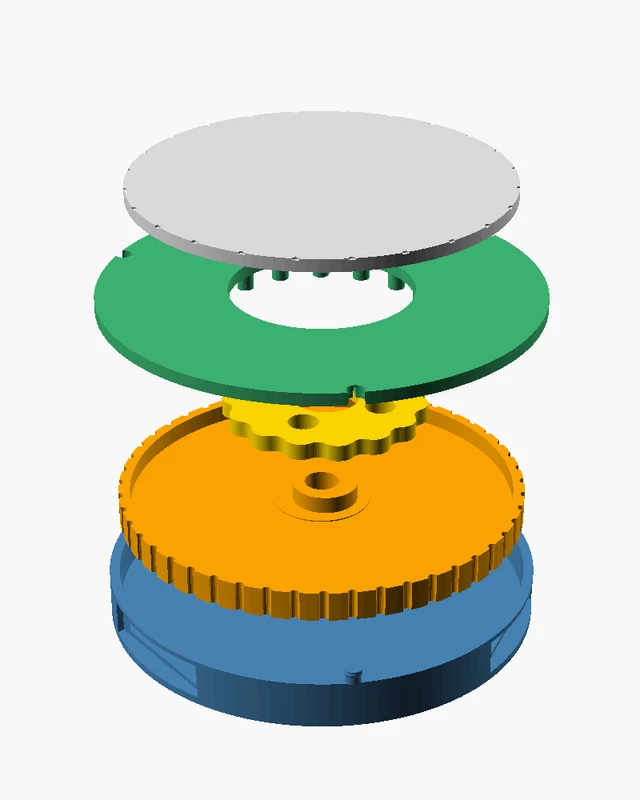

Одноступенчатая циклоидальная редукция — тот же принцип, который используется в

суставы промышленного робота — уменьшились до настольной игрушки. Эксцентриковый кулачок качается

15-лепестковый диск внутри кольца из 16 неподвижных штифтов; медленная «охота» диска

вращение осуществляется через четыре выходных контакта на платформе.

Результатом является уменьшение 15:1 практически без люфта, поэтому платформа

удерживает любой угол, под которым вы его оставите, и движется крошечными, повторяемыми шагами

(краевые метки расположены на расстоянии 15°).

Почему вы все еще можете этого хотеть

Прекрасное оформление фотографий/продуктов — подтолкните миниатюру или небольшой предмет к

пару градусов между выстрелами, не касаясь его.

— Великолепный кинетический настольный предмет — главное — механизм; водить его

рассеянно, пока думаешь.

— Ощутимый урок циклоидальных приводов — см. работу с понижающей передачей.

собственным большим пальцем.

Печать

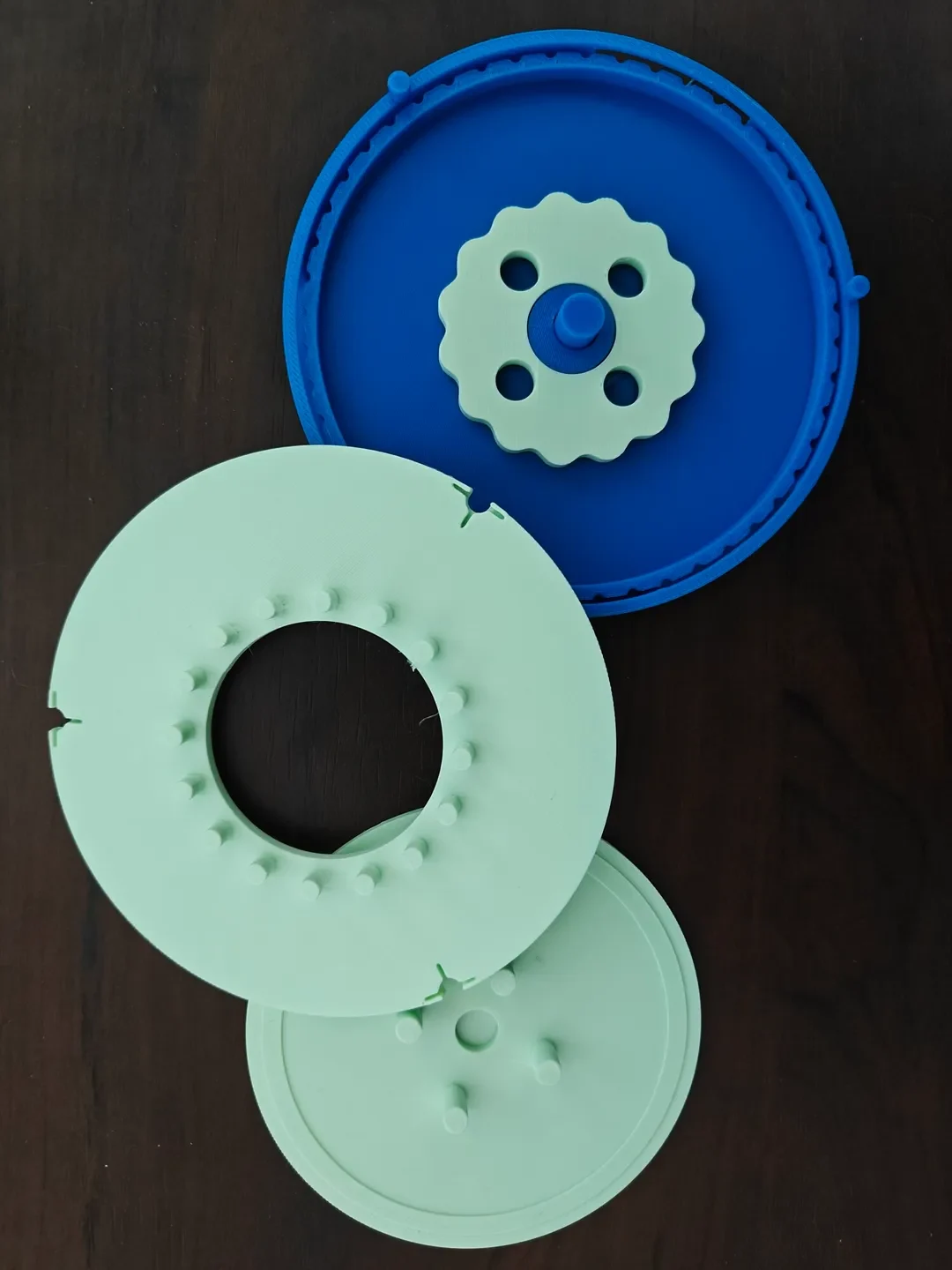

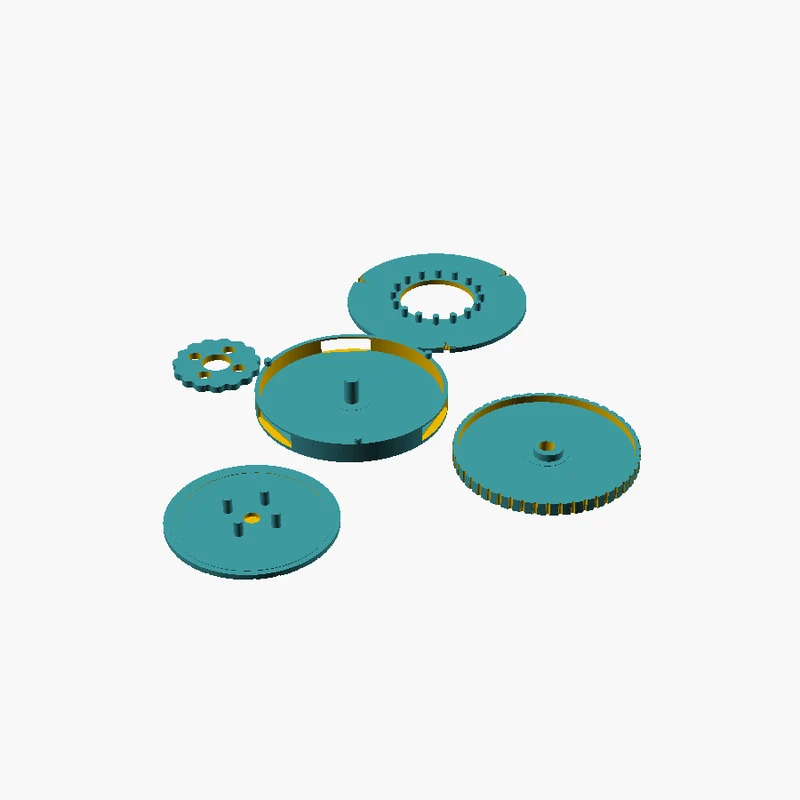

5 деталей, б��з подставок, все распечатаны ровно, как на экспорт.

— PLA повсюду (самые чистые матовые фотографии из PLA). Никаких изгибов, никакого нагрева

нагрузка — жесткость PLA сохраняет диск, штифты и защелки четкими при низких нагрузках.

обратная реакция. Избегайте PETG (пружинит → добавляет люфт) и TPU (слишком мягкий).

— слои толщиной 0,2 мм; падение до 0,12-0,16 мм на диске + кулачок колеса для

самый гладкий рулет. 3 стены, заполнение 15-20 %.

— Кольцо и платформа экспортируются в формате Pin-UP — просто переверните их.

собрать. Три защелки защелкивают кольцо на основании; тот

платформа поднимается в любое время, чтобы поменят�� объекты.

— Небольшое пятно сухой ПТФЭ/силиконовой смазки на стойке и кулачке делает

раскатать масляный рулет (по желанию — PLA-on-PLA уже крутится нормально).

Исходный файл .scadis подключен и полностью параметрический (передаточное число, размеры,

счетчик окон отображается в верхней части файла).
