Sanwa JLF и клон-джойстик, переключаемый сервоприводом, 4...

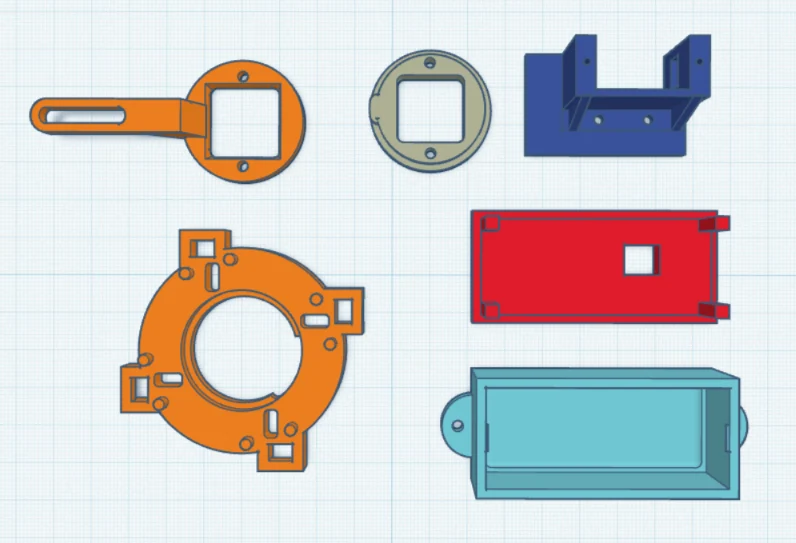

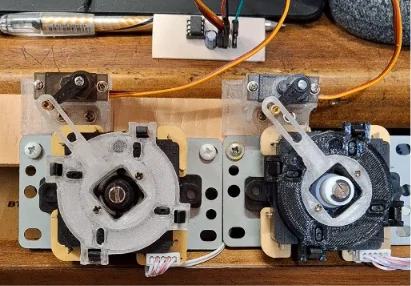

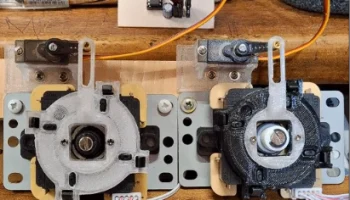

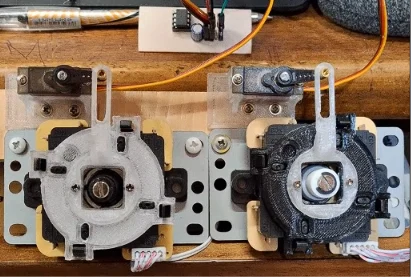

Я искал способ автоматического переключения джойстиков моего коктейльного столика между 4- и 8-позиционным режимом. Я нашел модель Легочака на Thingiverse (4-8-позиционная переключаемая ограничительная пластина джойстика Sanwa от legochuck — Thingiverse). Мои джойстики не имели достаточного наклона, чтобы его модель работала должным образом, и мне хотелось автоматического переключения. Я скопировал большой диаметр заслонки ограничителя и использовал его для создания верхнего фланца и осн��вания рычага привода. Я добавил отверстия для винтов, чтобы прикрепить новый рычаг привода к заслонке ограничителя. Прорезь в рычаге привода имеет длину 22 мм и ширину 4 мм. Штифт на сервоприводе представляет собой латунную стойку для Raspberry Pi, обработанную на станке круглой формы. Лоток для сервоприводов подходит для MG90S (мини-сервопривод с металлической шестерней) и использует однорычажный рупор из комплекта поставки. Все детали были напечатаны в PETG на моем Elegoo Neptune 4 Max. Я использовал опоры для рычага привода и шасси.

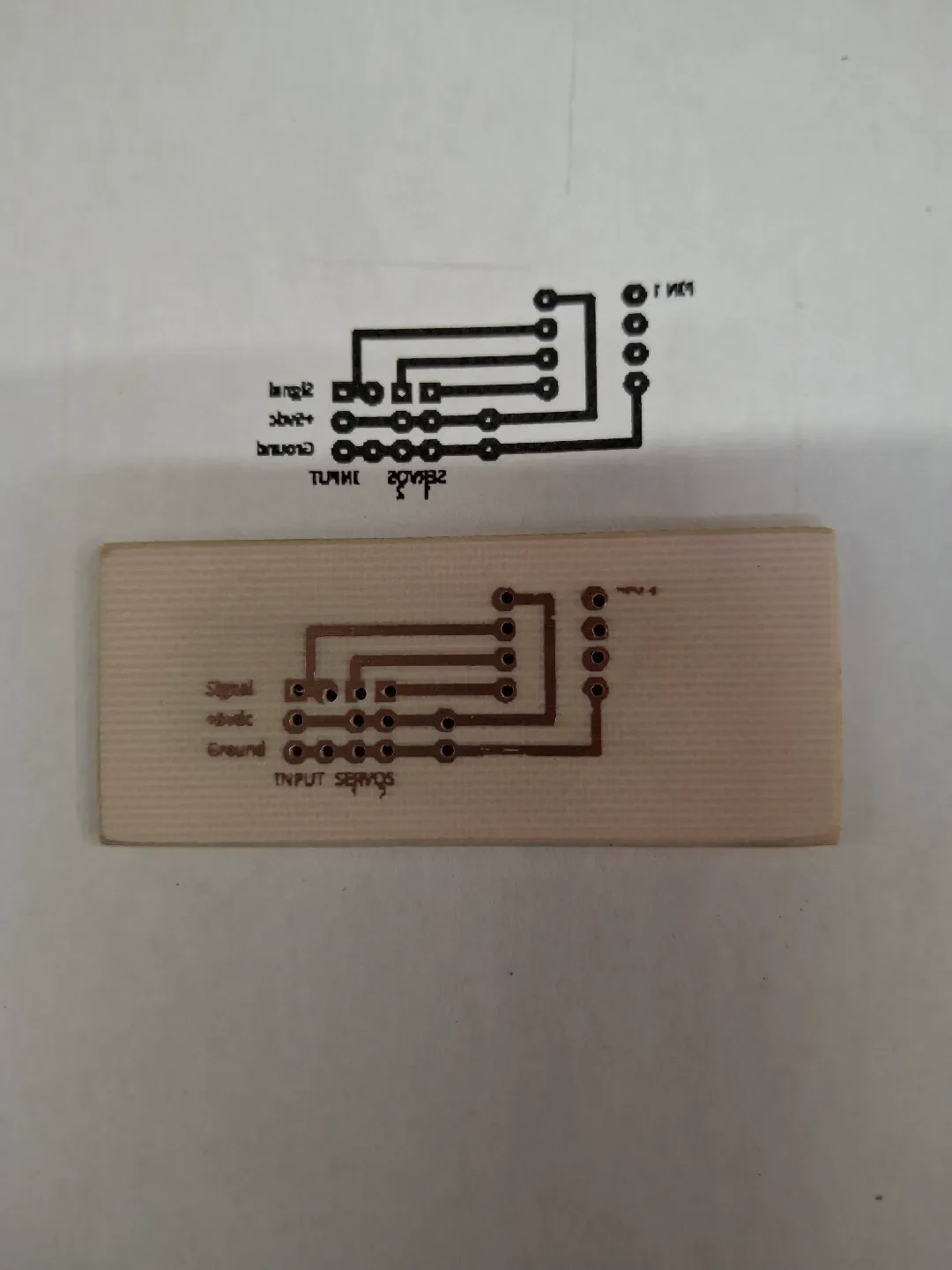

Затем я сделал печатную плату для микроконтроллера (ATtiny85), который управляет сервоприводами. Затем я добавил некоторый код в свой pi 4, на котором запущен RetroPie, для чтения текстового файла с 8-сторонними играми на моем мультикаде. Когда в��брана 8-сторонняя игра, Raspberry Pi через перехватчики RetroPie установит высокий уровень на выводе GPIO и сообщит ATtiny85 переключить оба джойстика на 8-стороннюю игру. При выходе из 8-сторонней игры джойстики переключаются обратно на 4-стороннюю игру по умолчанию. Контроллеры еще не использовались в реальной игре, поскольку они все еще тестируются. Однако на испытательном стенде он отлично работает. Наслаждаться!!

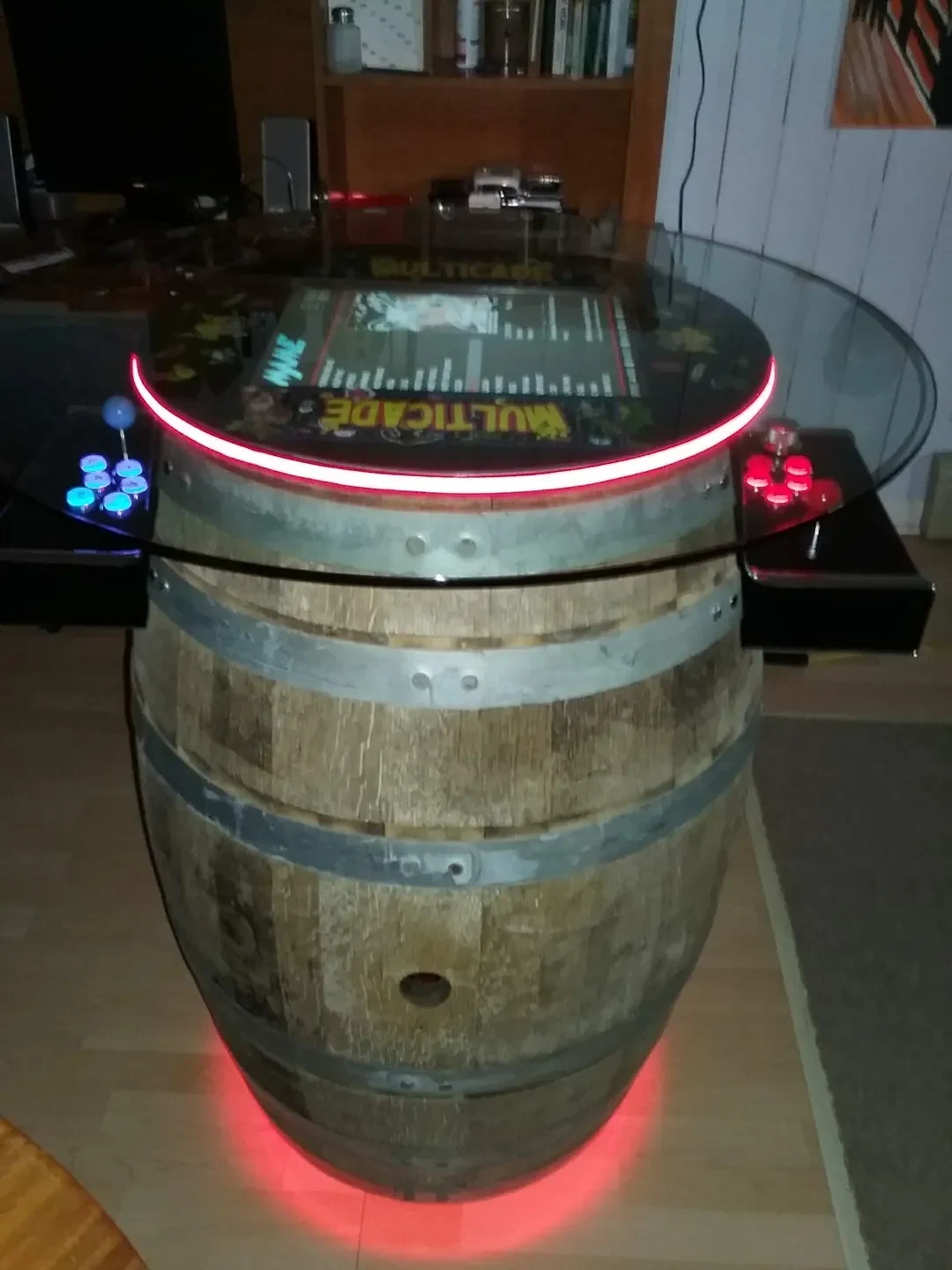

Быстрое обновление. Я установил эти ServoGates на свой BarrelCade на базе RetroPie, и они отлично работают. Я включил код, который использовал для команд запуска Attiny85 и RetroPie, чтобы все это работало. Пожалуйста, убедитесь, что предоставленный код будет работать для вас, прежде чем использовать его. Также обратите внимание: для этого проекта не нужны сервоприводы с металлическими шестернями. Более дешевые сервоприводы SG90S будут работать нормально и иметь тот же физический размер. Кроме того, сервоприводы SG90S, вероятно, будут издавать меньше шума, чем сервоприводы MG90S. Веселитесь и наслаждайтесь.
