Спиральная петля для мраморных трасс, совместимых с Gravi...

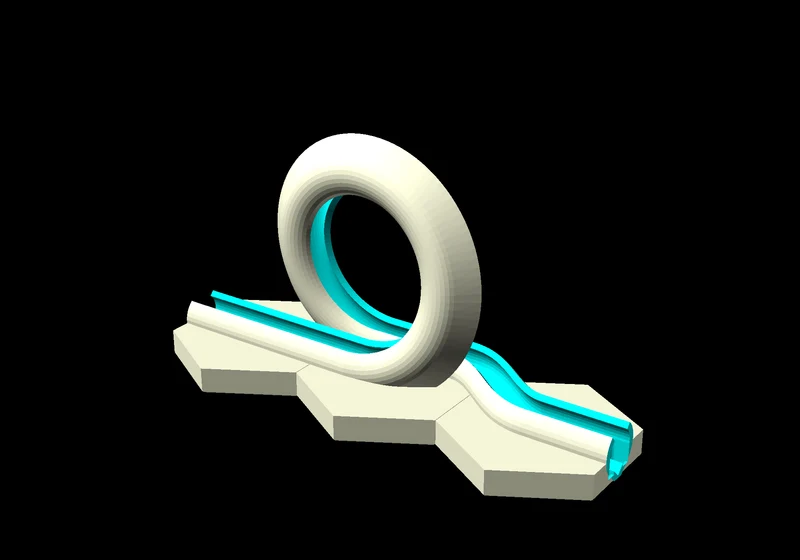

Спиральная вертикальная петля для мраморных трасс, совместимых с GraviTrax. Мяч входит на стандартный уровень дорожки, совершает полный круг на 360° и возвращается на ось сетки по площади в 3 шестигранных ячейки (181 мм). Включен полностью параметрический исходный код OpenSCAD.
Особенности дизайна
Настоящая спираль: гусеница смещается на 20 мм в сторону во время цикла, поэтому вход и выход никогда не сталкиваются, затем S-образная кривая возвращает мяч к оси ячейки.

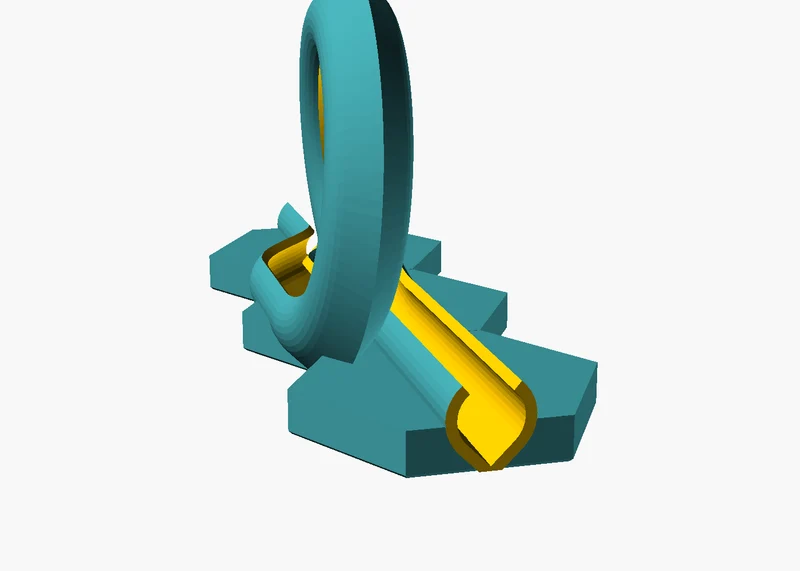

Профиль канала в виде готической арки (90° V): буква V всегда обращена к внешней стороне петли, где центробежная сила прижимает шар. Он самоцентрирует шар, образует две четкие линии контакта и сохраняет каждый внутренний вылет на уровне ≤45° — канал печатается без внутренних опор.

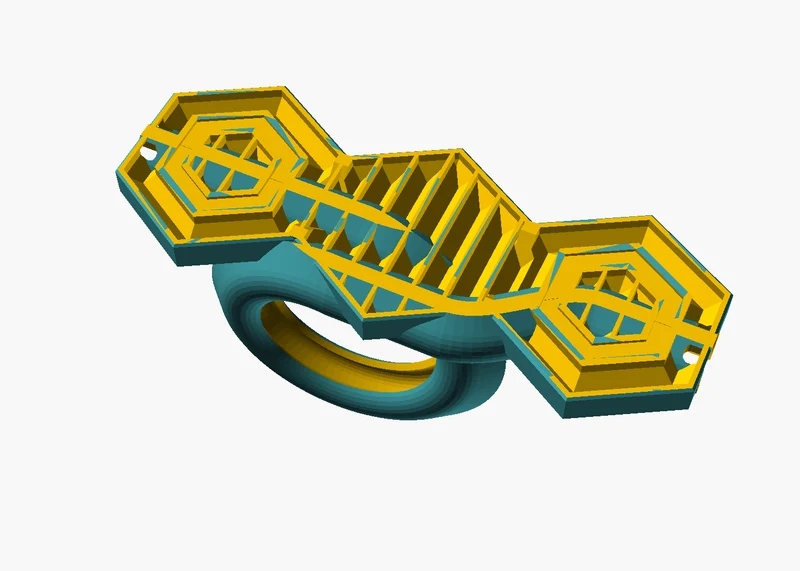

Полная интеграция в стиле GraviTrax: три шестигранные ножки сидят на решетке, в нижние канавки вставляются прилагаемые анкерные кольца опорной плиты, а оба отверстия имеют ��незда для направляющих официального стиля (выемка для носа + прорези для зажимов с удерживающими кромками), поэтому стандартные направляющие защелкиваются.
Смотровая щель вдоль петли (9 мм — шарик диаметром 12,5 мм не может вырваться).
Физика: для катящегося стального шарика в V-образной канавке под углом 90° минимальный идеальный перепад составляет 2,9·R. При R = 35 мм и реальных потерях подайте петлю с высоты ≥160 мм над входом (≈16 плиток высоты). Если ваша башня короче, уменьшите R в .scad и повторите рендеринг (OpenSCAD Nightly с Manifold визуализирует ее менее чем за секунду).
Печать
Loping.stl: как ориентировано, толщина слоя 0,2 мм, рекомендуется использовать поля. Внутри канала не требуются опоры; опционально опоры для деревьев из рабочей пластины только для внешней кроны петли. Стенки ≥ 2,4 мм (6×0,4 периметра).
anillos.stl (2 анкерных кольца): распечатайте в горизонтальном положении, переверните и вдавите в отверстия опорной пластины под ячейками 1 и 3, затем поместите петлю сверху (средняя ножка не нуждается в анкере). Для PETG установите petg = 1 в anillos.scad.
Опоры: нет — швеллер (готическая арка), нижние полости (потолки 45°) и сварочные туннели являются самонесущими.
Сборка: занимает 3 ячейки подряд; оставьте две ячейки на стороне +Y ячеек 1-2 свободными (спираль пролетает над ними на небольшой высоте). Мяч входит в край ячейки 1, выходит из края ячейки 3; оба принимают стандартные рельсы или непосредственно прилегающие плитки.
Размеры интерфейса (шаг шестигранника, высота направляющей, гнездо направляющей, анкерное кольцо) взяты из измеренной сообществом библиотеки mkaschub/gravitrax-extensions — спасибо! Весь код написан с нуля; полностью параметрический.
GraviTrax является торговой маркой Ravensburger. Это неофициальная, совместимая часть.
