Пептидная ручка и держатель для наконечников, версия с ре...

Это ремикс иглодержателя Peptide Pen.

Что я изменил (по сравнению с оригинальным держателем на 3 ручки):

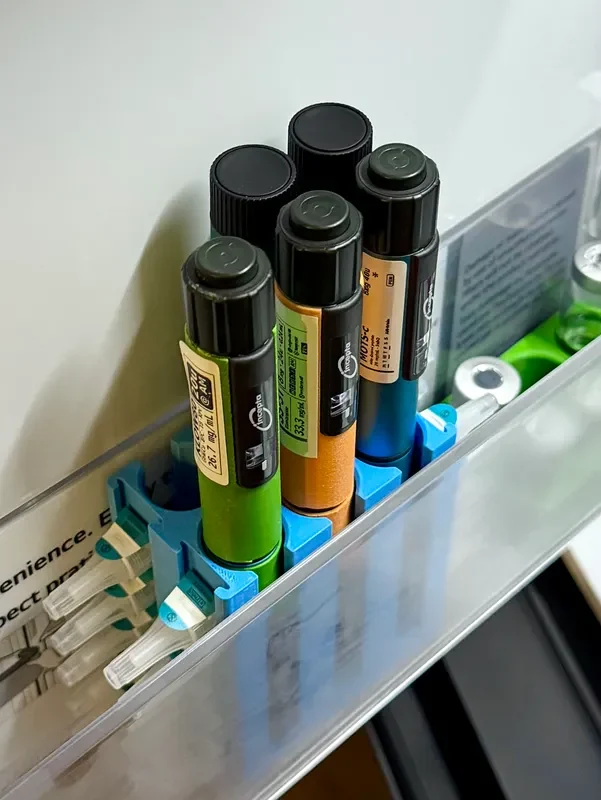

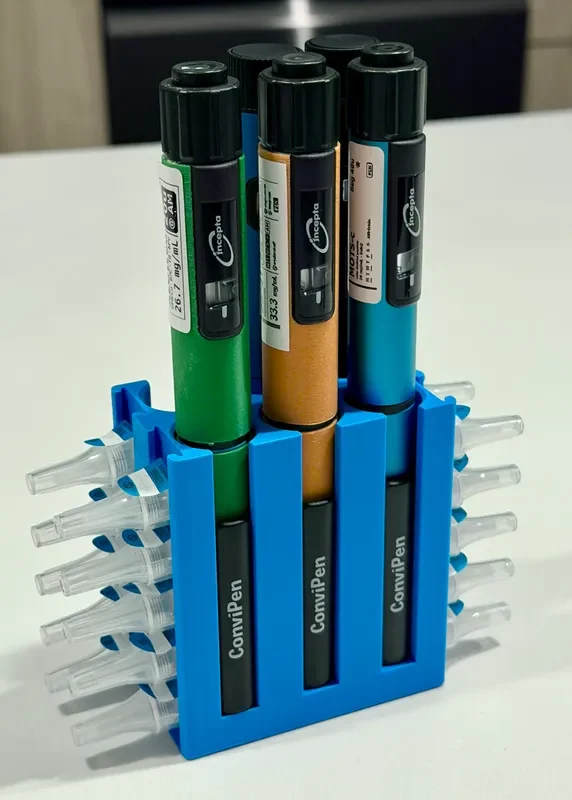

Вмещает 6 ручек в сетке 3х2 (3 поперек, 2 ряда) с шагом 24 мм.

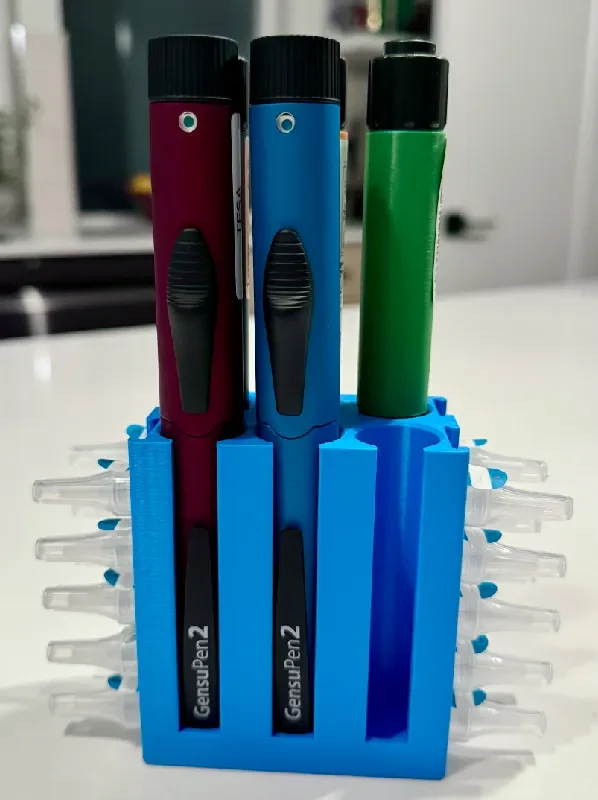

Отверстия для ручек большего размера (Ø20,6 мм), благодаря чему более толстые ручки с автоинжектором вставляются полностью, подходят для ручек ConviPen, GensuPen2 и Incepta. (Отверстия оригинала были для них слишком узкими.)

Более широкие прорези для зажимов (10,6 мм) с порядной прокладкой: прорези переднего ряда выходят на переднюю поверхность, а прорези заднего ряда выходят на заднюю поверхность, поэтому каждый зажим/окошко ручки очищается при установке.

ЧЕТЫРЕ направляющие с игольчатыми отверстиями — по две на короткий конец, при X = ±13 мм. Поперечное сечение замочной скважины и полная глубина кармана 4,0 мм копируются 1:1 с оригинала; Концы корпуса имеют такой размер, что направляющие ��акрывают отверстия угловых ручек (и фаски их обода) с реальным запасом. Горловина 14,2 мм < фланец наконечника 15,5 мм < камера 18,7 мм — одни и те же одноразовые наконечники (например, 32G×4 мм) закрепляются и складываются друг на друга.

Корпус: 80×48,6×90 мм — компактный блок: перемычки между отверстиями 3,4 мм, передняя/задняя стенки 2,0 мм (короткие щелевые туннели), ~1,7 мм между каждой рельсовой камерой и ее угловым отверстием. Печатайте в вертикальном положении (отверстия вверх), опоры не требуются.

Полностью параметрический. Это модель OpenSCAD — если ваши перья различаются, вы можете изменить одно число и выполнить регенерацию. Включены исходный код .scad, средство проверки геометрии validate.py и одноразовый скрипт render.shbuild.

Ручки настройки (отредактируйте в pen-holder.scad, затем восстановите):

pen_d — самый широкий диаметр корпуса вашей ручки (отверстие = pen_d + drop_clearance).

drop_clearance — зазор при посадке (по умолчанию 0,5 мм; увеличивается до 0,6, если плотно).

cols_y/rows_x — количество перьев в сетке (по умолчанию 3×2).

шаг — шаг сетки (квадрат по умолчанию 24,0 мм; перемычка = шаг — 20,6).

slit_w — ширина прорези клипа (по умолчанию 10,6 мм; соответствует ширине вашего клипа).

end_margin_y — рычаг торцевой стенки/зазора рельса: здесь +1 мм добавляет +1 мм к торцевой стенке и границе от рельса до отверстия, а также увеличивает тело на +2 мм по оси Y (по умолчанию 16.0). Утверждения во время компиляции остановят вас, если рельсы заденут отверстие или выступ его обода.

rail_total_y — глубина рельсового кармана (по умолчанию 4,0 мм = полный исходный профиль; уменьшите, если укоротите корпус).

rail_x — положение рельсов по торцам (по умолчанию ±13 мм).
