Запасная накидная гайка M60×2,5 для песочного фильтра Marimex ProStar Plus 2/4/6 и ProStar 2000

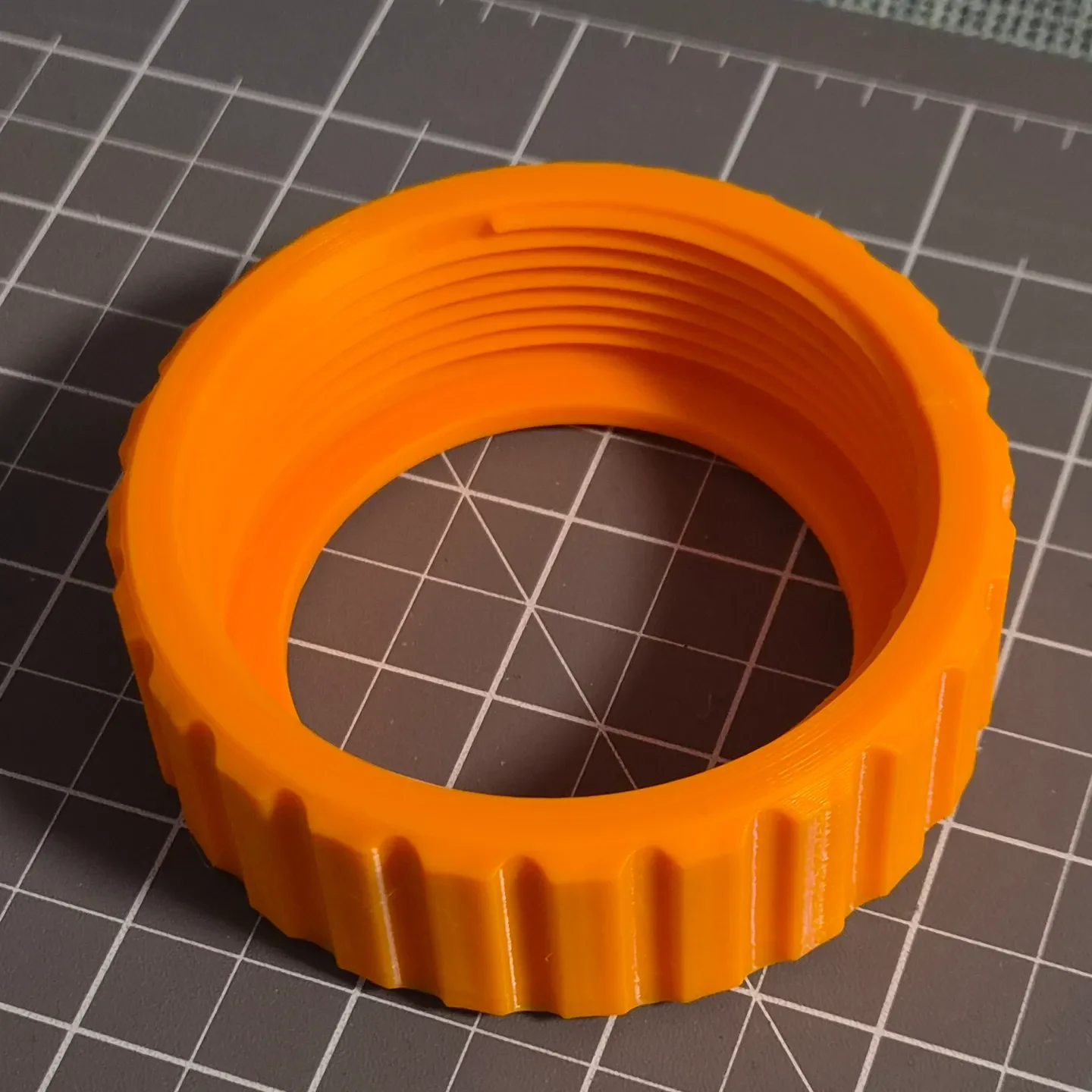

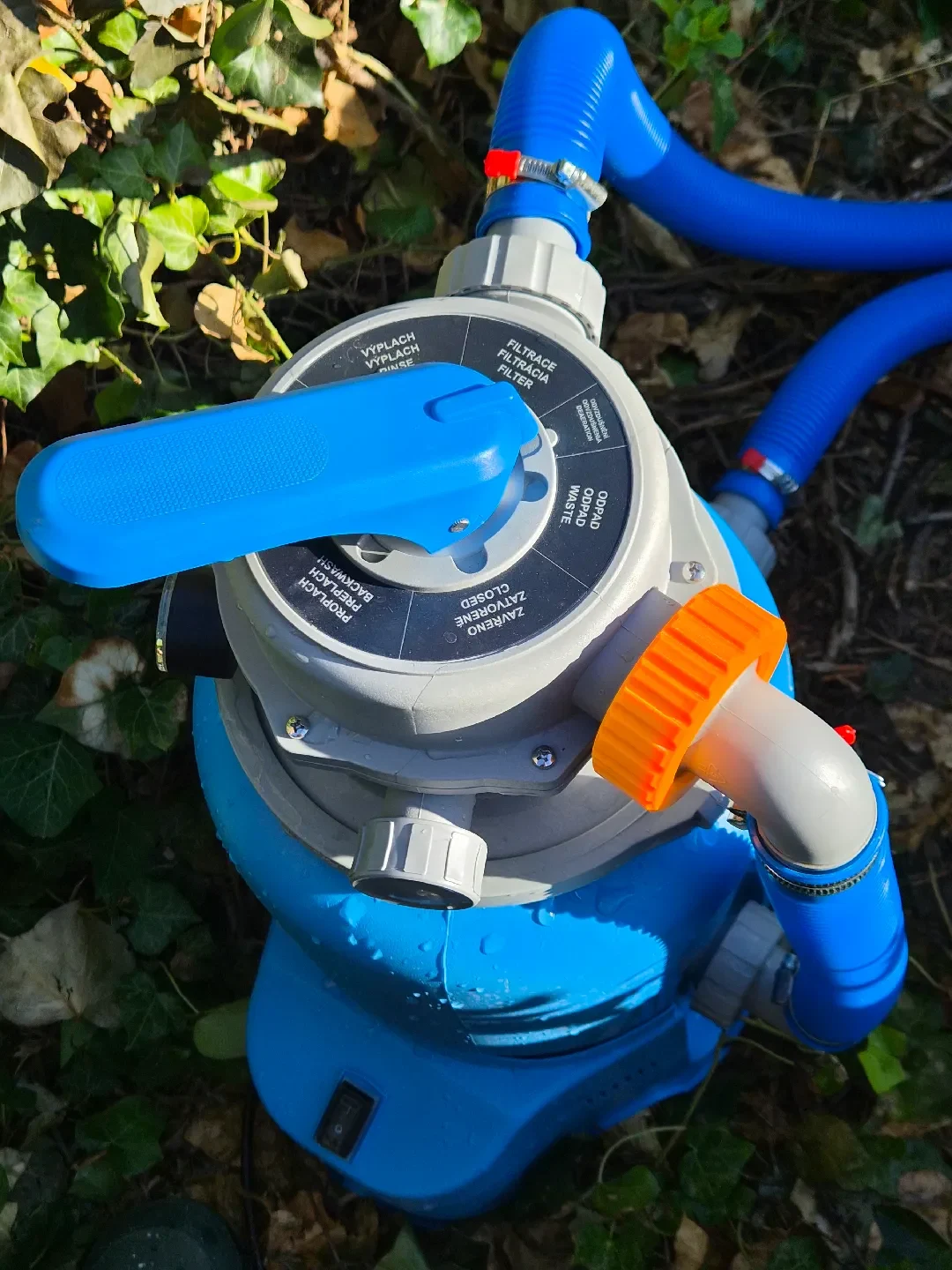

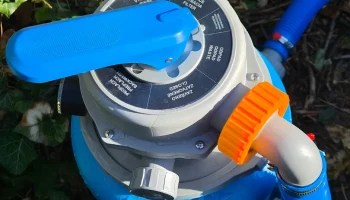

Полностью параметрическая замена накидной гайки, используемой на соединениях песочного фильтра Marimex ProStar. Одна и та же гайка повторяется в нескольких местах на фильтре (у меня 4 ×) — на соединениях шлангов, портах клапана, с коленом или без него — поэтому одна напечатанная часть закрывает их все. Удобное решение, когда оригинал ломается или пропадает: в этой версии добавлена ру��ка с накаткой и усиливающий скругление в углу, а поскольку она параметрическая, ее легко адаптировать.
Совместимые модели
Замена оригинальной детали «Винт/накидная гайка для ProStar Plus 2, 4, 6 и ProStar 2000». Подходит:
Модель
Код продукта
ПроСтар Плюс 2
10604267
ПроСтар Плюс 4
10604268
ПроСтар Плюс 6
10604269
ПроСтар 2000
10604331
Неофициальная замена. Я не связан с Marimex; Названия брендов и моделей используются только для определения совместимости.
Характеристики резьбы
Деталь имеет внутреннюю метрическую резьбу М60х2,5 (правосторонняя), проверенную измерением оригинала (4 резьбы = 10 мм → шаг 2,5 мм).
Размерность
Значение
Тема
М60×2,5, правосторонний
Диаметр корпуса (зажимное кольцо)
~72 мм
Внутреннее гнездо (заплечик) под прокладку
⌀48,4 мм
Прокладка (оригинальная резина)
внешний ⌀ ~55,5 мм, внутренний ⌀ ~42,8 мм, толщина 2,25 мм

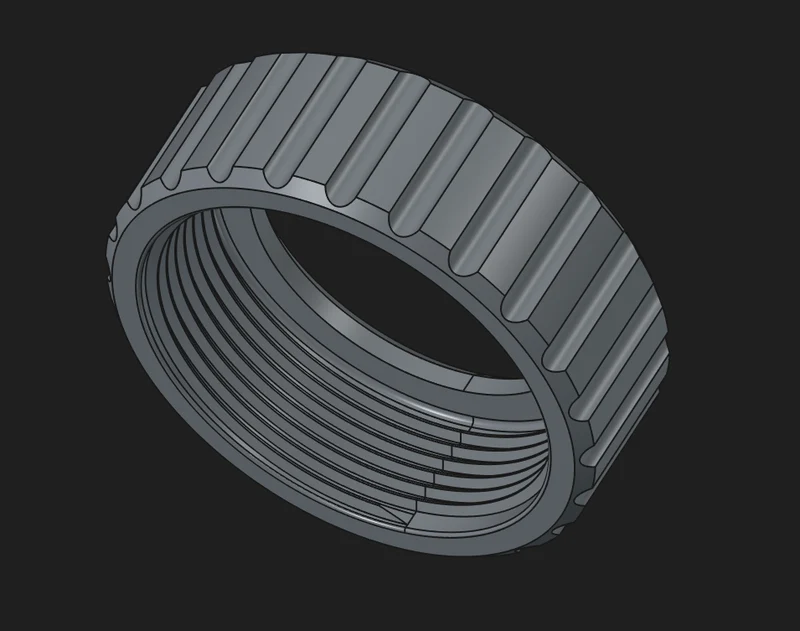

Особенности
Рифленая ручка по всей окружности (24 продольных канавки) — легче затягивать даже мокрыми руками.
Скругление во внутреннем углу плеча — добавлен радиус в углу, который имеет тенденцию концентрировать напряжение, вместо острой кромки.
Ввод резьбы со скошенной кромкой — легче заходит на шейку.
Симметричные заходы — резьба смещена как от плеча, так и от низа, поэтому переходы остаются чистыми.
Примечание. Я не могу утверждать, что он прочнее, чем оригинал, отлитый под давлением — я это не проверял. Это функциональная печатная замена, которая подходит для моего фильтра.
Файлы включены
3MF (v2.1) — рекомендуется для печати. Правильная ориентация и масштаб, готовы к нарезке. Включает мой профиль печати (см. настройки ниже), так что вы можете напрямую загрузить проверенный рецепт.
ШАГ (.step) — точная геометрия САПР (не сетка), для редактирования в любой программе САПР.
Исходник FreeCAD (.FCStd) — полностью параметрическая модель. Все размеры определяются таблицей параметров (Params) — легко настраивайте диаметр, шаг, высоту, захват или плечо для другого фильтра.
Настройки печати
Напечатано из PETG (устойчивого к воде, ультрафиолету и хлору). Деталь намеренно «переработана» — она находится под давлением насоса, поэтому лучше сильно, чем потом сожалеть.
Настройка
Значение
Материал
ПЭТГ
Высота слоя
0,16 мм (включая первый слой)
Периметры (стены)
9
Верхняя/нижняя оболочка
6 слоев
Заполнение
50 %, Гироид
Поддерживает
ничего не нужно
Ориентация
ось гайки вертикальная (резьба нарастает слоями)
Это мои настройки — смело уменьшайте периметры и заполнители, чтобы сэкономить материал. Оно еще выдержит.
Примечание о допуске
Модель основана на небольшом «выигрыше» PETG при печати FDM — на практике внутренний диаметр уменьшается ближе к номинальному. Если резьба сидит слишком туго, увеличьте радиальный зазор в исходном коде FreeCAD. Я рекомендую печатать короткое тестовое кольцо перед всей деталью.
Ключевые слова (Словения/Чехия)
Наградная/наградная сетка, скрутка/шруб, возвратная/пропускная сетка для пескового фильтра Marimex ProStar Plus 2, 4, 6 и ProStar 2000. Наградной день/наградной день, завит/завит М60×2,5, базен/базен, песковый фильтр/писковый фильтр, шестиместный вентиль/шестичный вентиль.
Обратная связь
Если эта часть помогла вам или у вас есть идеи по улучшению, оставьте комментарий — я ценю любые отзывы и фотографии с вашей установки.
