Крепление для антенн DJI O3 и модуля GNSS (Rekon 10 Pro)....

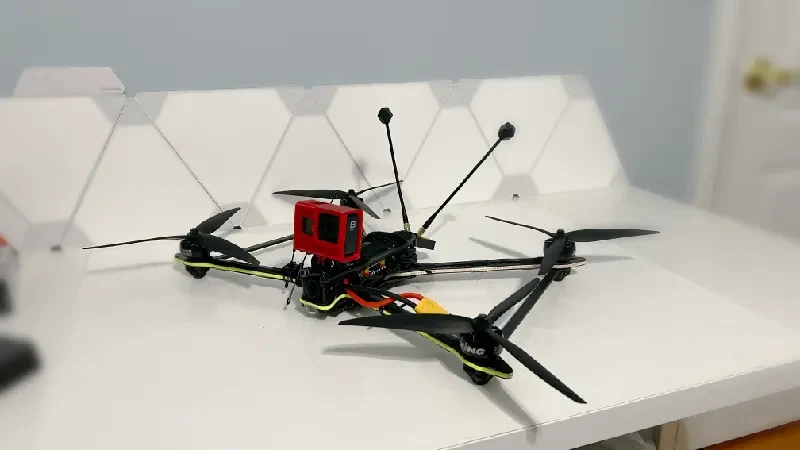

Это специальное крепление, напечатанное на 3D-принтере, предназначено для рамы FPV-дрона Rekon 10 Pro и обеспечивает безопасное и оптимизированное размещение антенн iFlight Albatross V2 и модуля GNSS Matek M10Q-5883. Это крепление идеально подходит для улучшения качества сигнала и надежности GPS. Оно легкое, прочное и простое в установке.

Посмотрите мое видео на YouTube, демонстрирующее сборку с использованием этой детали:
https://youtu.be/CxsEEGlc1K0

Ключевые особенности:

Специально для корпуса Rekon 10 Pro.
Оптимизированное размещение антенн DJI O3.
Конструкция с компрессионной посадкой для надежной установки модуля GNSS

Совместимые части:

iFlight Albatross V2 LHCP RP-SMA (150 мм)
Кабель-переходник iPex/UFL — RP-SMA F (60 мм)
Matek M10Q-5883 Модуль ГНСС и компаса

Характеристики печати:

Материал: ТПУ
Заполнение: 20%
Поддержка: Требуется

Шаги установки:

Распечатайте крепление: используйте материал ТПУ для гибкой и надежной фиксации.

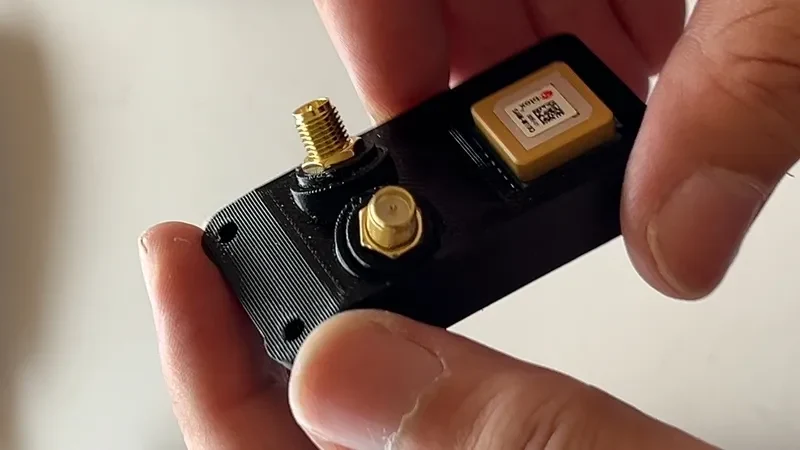

Установите модуль GNSS: вставьте модуль GNSS Matek M10Q-5883 в крепление; ��н удерживается на месте за счет сжатия.
Закрепите антенные кабели. Вставьте кабели адаптера RP-SMA в отверстия крепления и закрепите их с помощью прилагаемых гаек для кабеля адаптера SMA.

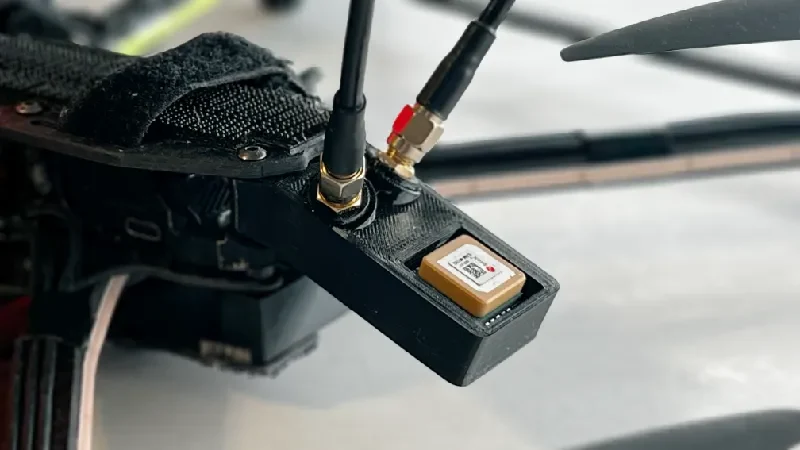

Прикрепите к раме: наденьте крепление на две задние стойки рамы Rekon 10 Pro.

Посмотрите это в действии:

Посмотрите мое видео на YouTube, демонстрирующее сборку с использованием этой детали:
https://youtu.be/CxsEEGlc1K0

Поддержка:

Есть вопросы или нужна помощь? Оставьте свой комментарий к моему видео на YouTube, и я буду рад помочь!
