Крепление приемника GEPRC Mark 5 - DJI O4 Lite (Foxeer 15...

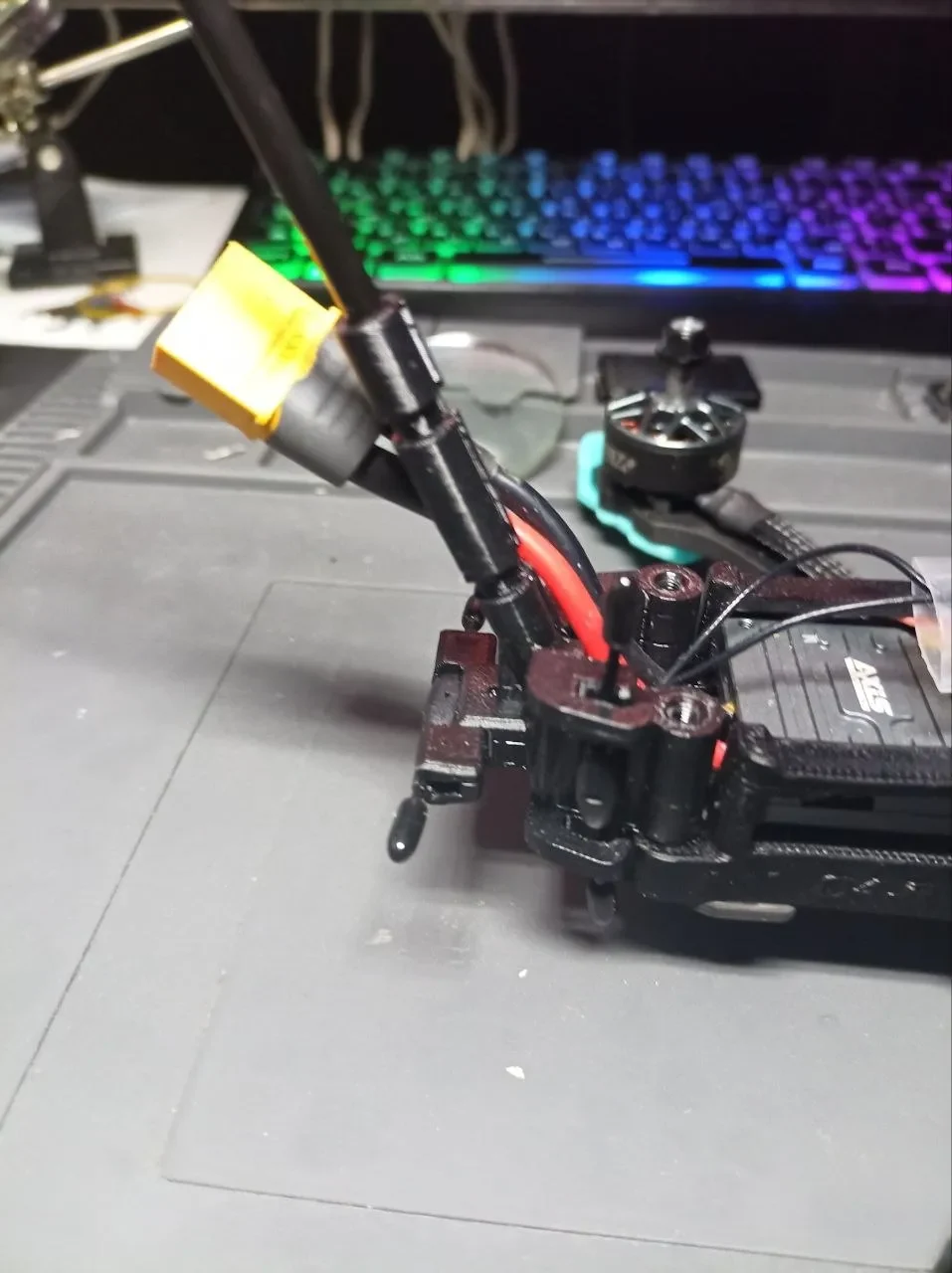

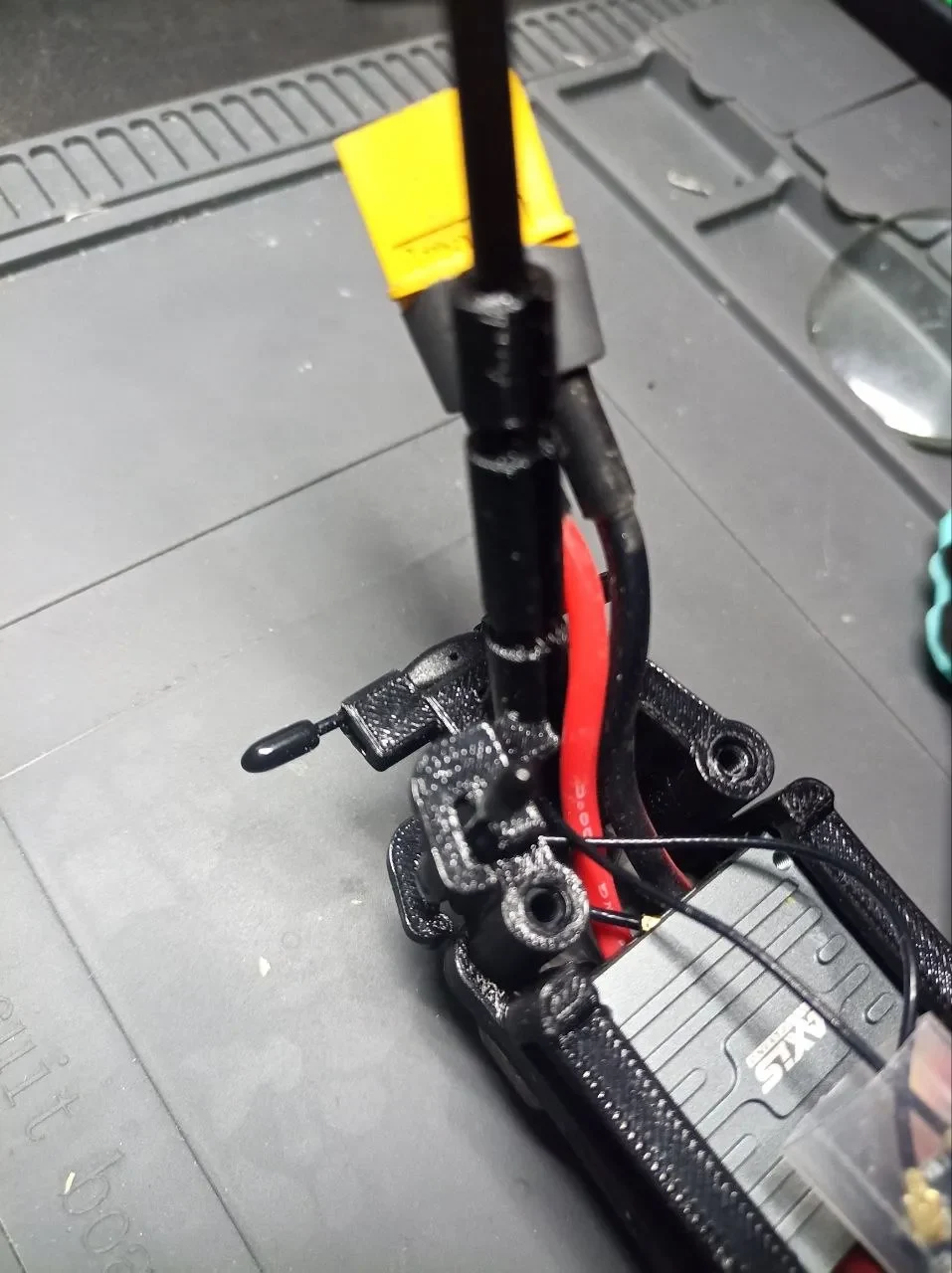

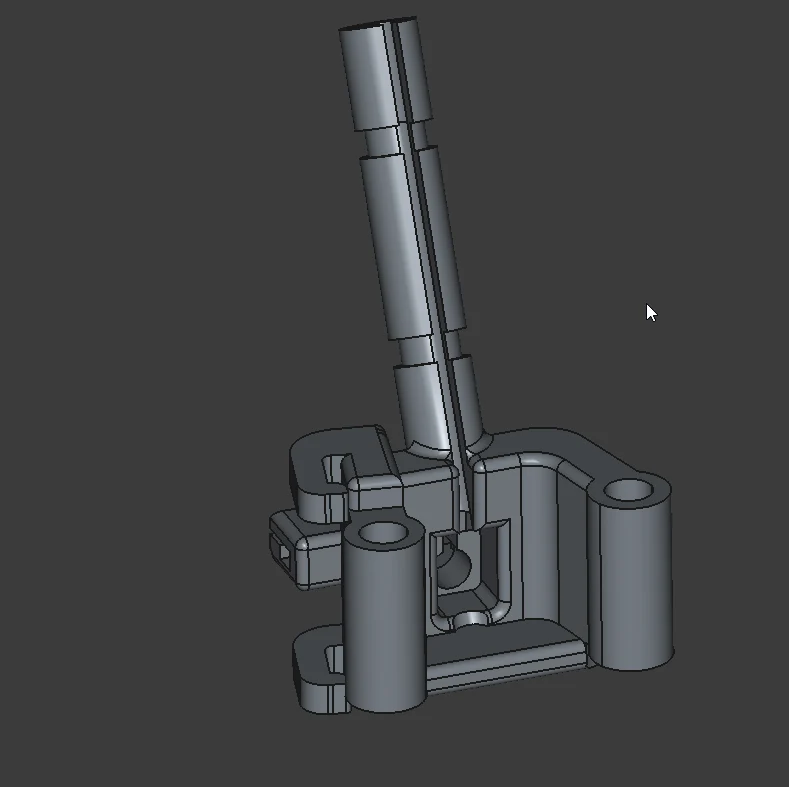

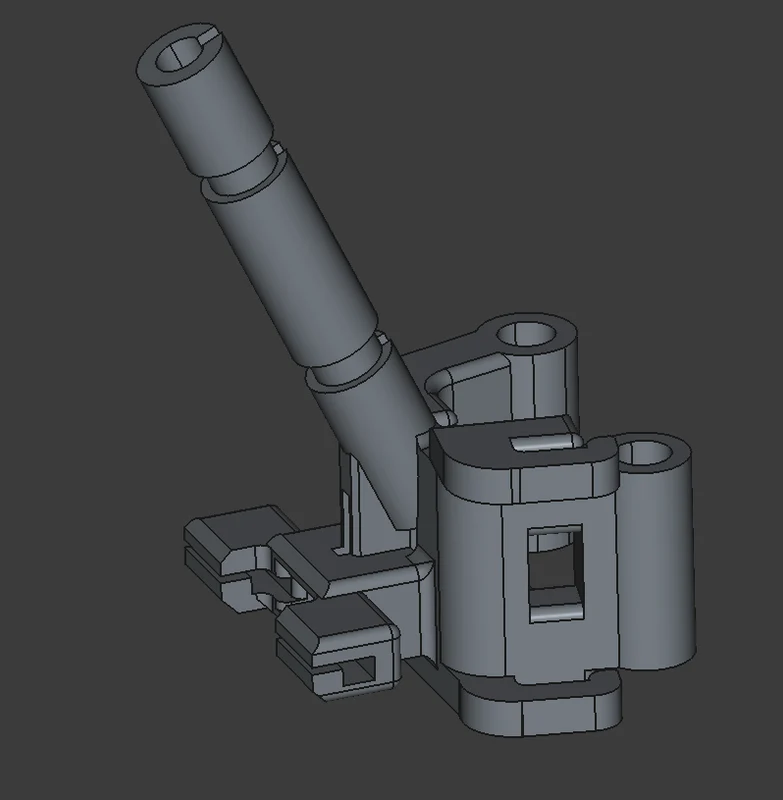

Это специально разработанное крепление антенны из ТПУ для рамы GEPRC Mark 5. Он специально разработан для установки DJI O4 Lite Air Unit в сочетании с приемной системой Dual ELRS.

Ключевые особенности:

Оптимизирован для O4 Lite: предназначен для конфигурации с одной видеоантенной.

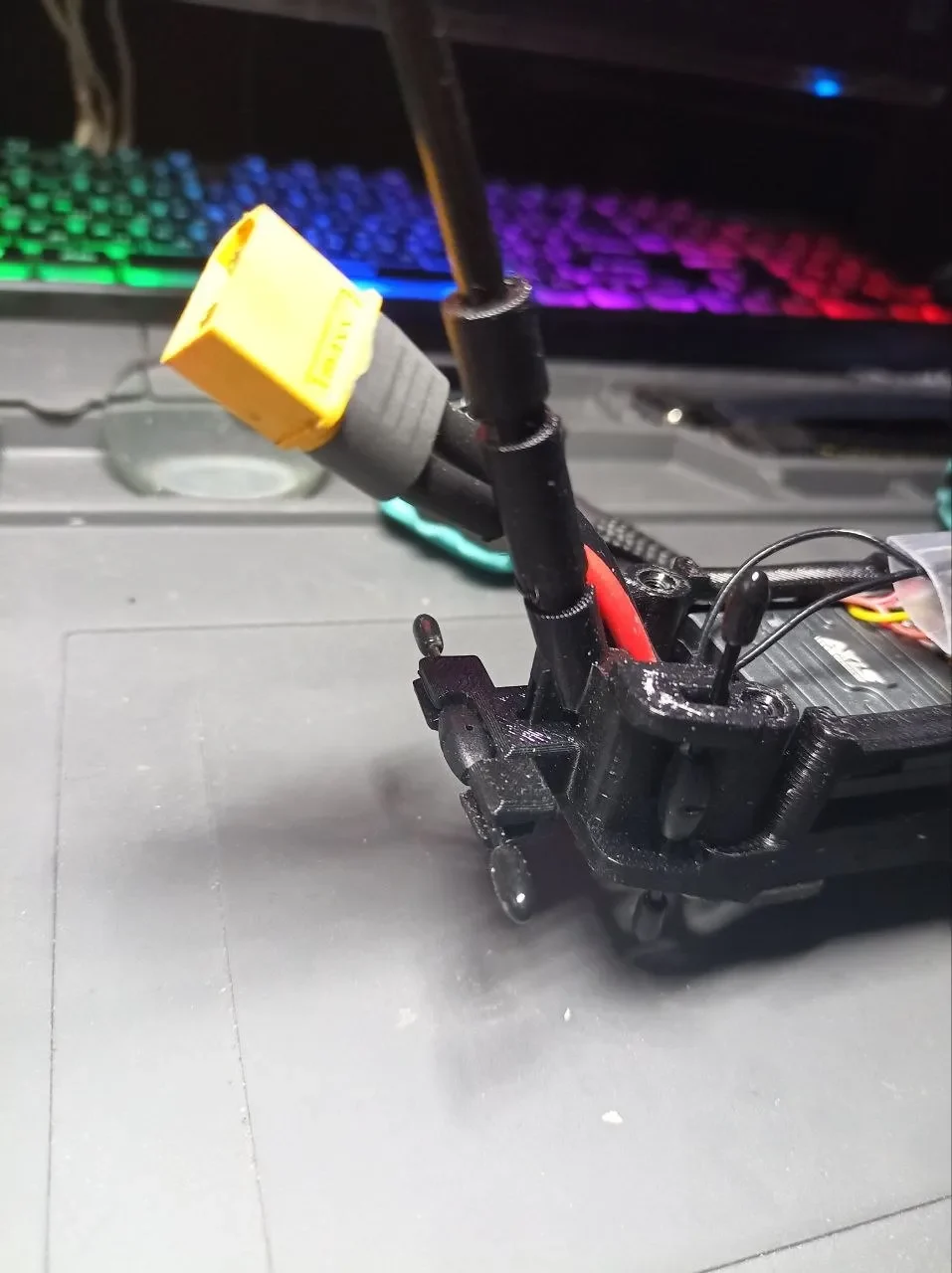

Опора Foxeer 15 см. Крепление обеспечивает дополнительную устойчивость более длинной антенны Foxeer длиной 15 см, защищая ее от подпорок и вибрации.

Двойные слоты ELRS: выделенные места для двух антенн ELRS для обеспечения максимального покрытия сигнала.

Идеально подходит: предназначен для замены стандартных деталей из пластика/ТПУ на задней части рамы Mark 5.

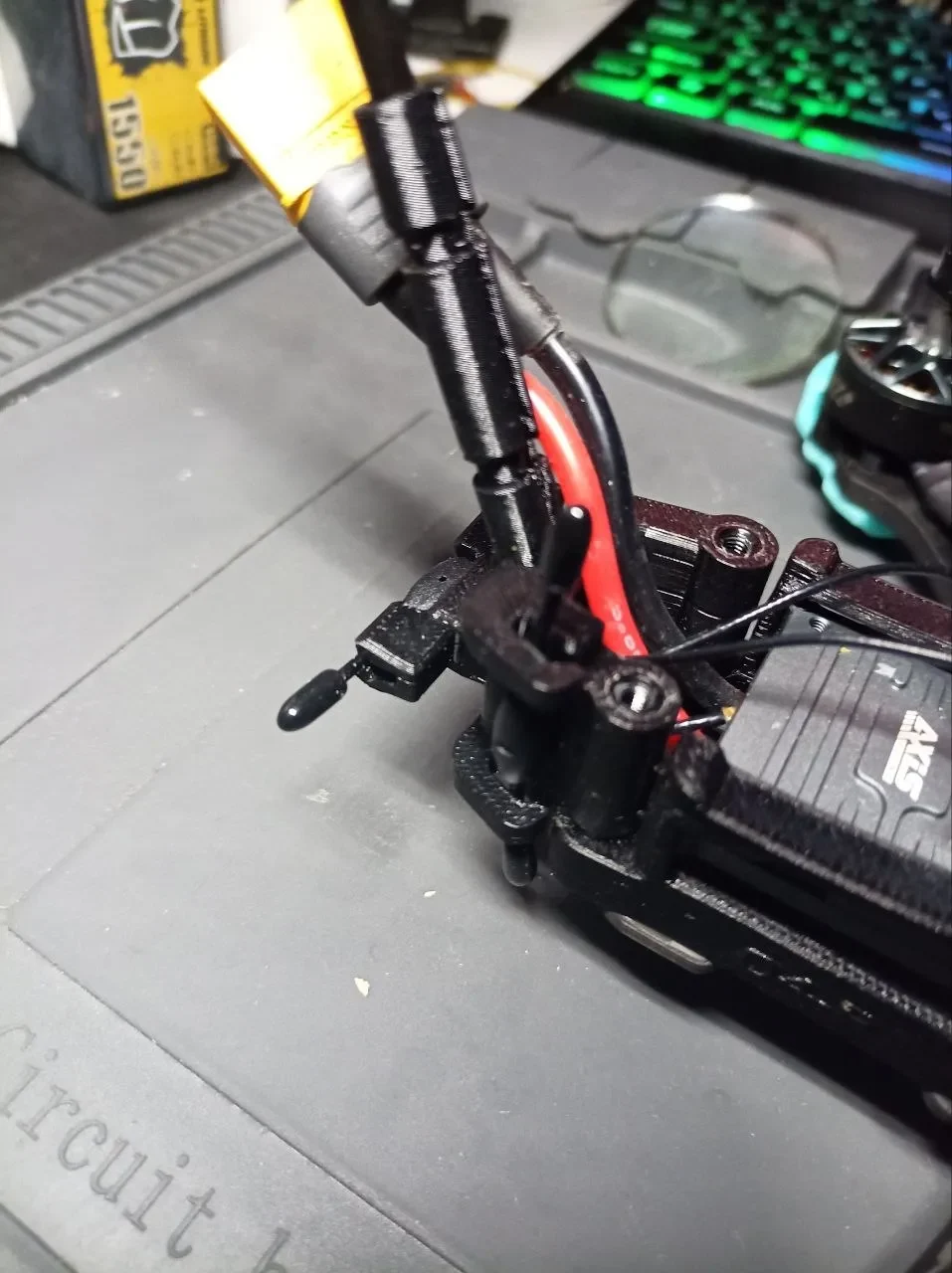

Истинная ориентация с разнесением: одна антенна ELRS установлена ​​вертикально, а другая горизонтально, чтобы свести к минимуму отсутствие сигнала и обеспечить максимальное покрытие при любом положении полета.

Совместимость:

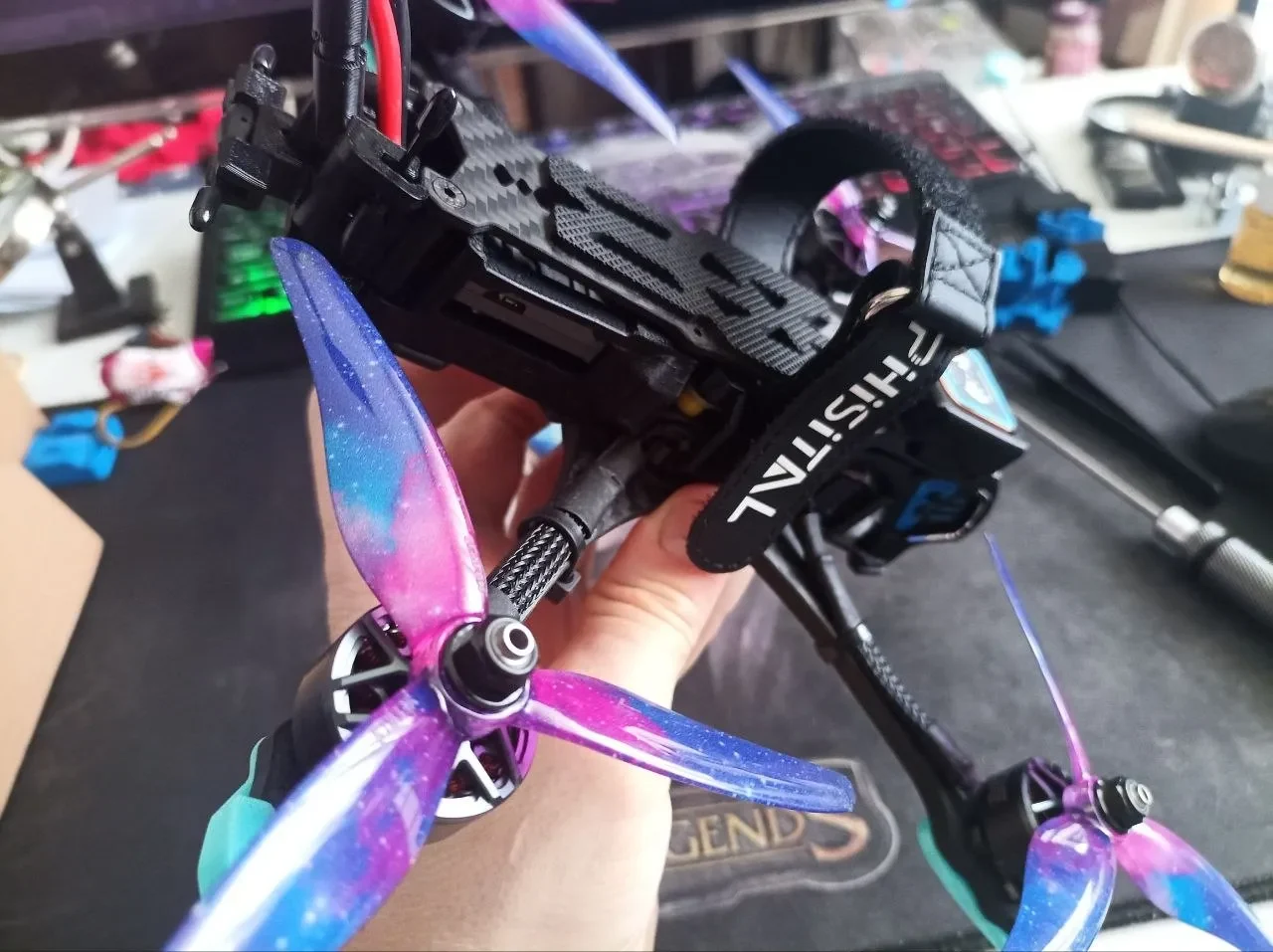

Рама: GEPRC Mark 5 (все версии).

Ссылка на видео: Воздушный блок DJI O4 (только облегченная версия)

Антенны: 1 Foxeer (15 см) + 2 Т-образные антенны ELRS

Настройки печати

Материал: ТПУ (рекомендуется 95А)

Стены: 3-4

Заполнение: 30-50 % (гироидное или кубическое)

Поддерживает: Да (только там, где касается рабочей пластины)

Специально разработанный маунт из ТПУ для рам GEPRC Mark 5. Такое крепление предусмотрено при использовании видеосистемы DJI O4 Lite (с одной антенной) и приемника Dual ELRS.

Особенности модели:

Специально для O4 Lite: Расчет конструкции одной видео-антенны.

Опора Foxeer 15см: Крепление обеспечивает стабильную фиксацию длинной антенны (15 см), предотвращая ее попадание в пропеллеры и уменьшая вибрацию.

Двойной ELRS: Предусмотрены два посадочных места для Т-образных антенн ELRS для обеспечения покрытия лучшего сигнала.

Идеальная посадка: Крепится на штатное место в задней части рамы Mark 5.

Правильное разнесение ELRS: Антенны ориентированы в разных плоскостях (один вертикально, другой горизонтально). Это соблюдение «мертвых зон» и обеспечение стабильной связи при любых маневрах и углах наклона дрона.

Совместимость:

Рама: GEPRC Mark 5 (все версии).

Видеосвязь: DJI O4 Air Unit (только версия Lite).

Антенны: 1x Foxeer (15 см) + 2x Т-образные антенны ELRS.

Настройки печати (рекомендуемые)

Материал: ТПУ (жесткость 95А).

Стенки (Стены): 3-4 слоя.

Заполнение (Infill): 30-50% (лучше всего Gyroid или Cubic).

Поддержки: Да, только с печатного стола.
