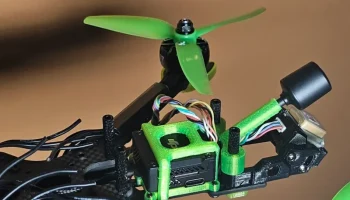

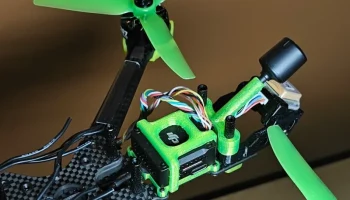

DJI O3 + крепление для антенны

Это две части:
1: крепление с 4 винтовыми отверстиями для основного блока DJI O3.
2: крепление для прилагаемой видеоантенны DJI

Я смоделировал это на iFlight Nazgul5 V3, но размеры и болты следующие:

Основное крепление DJI O3: расстояние между винтами 30x30 мм, предназначено для использования с винтами M3.
Крепление антенны: расстояние между двумя стойками 25 мм, диаметр стоек примерно 5 мм.

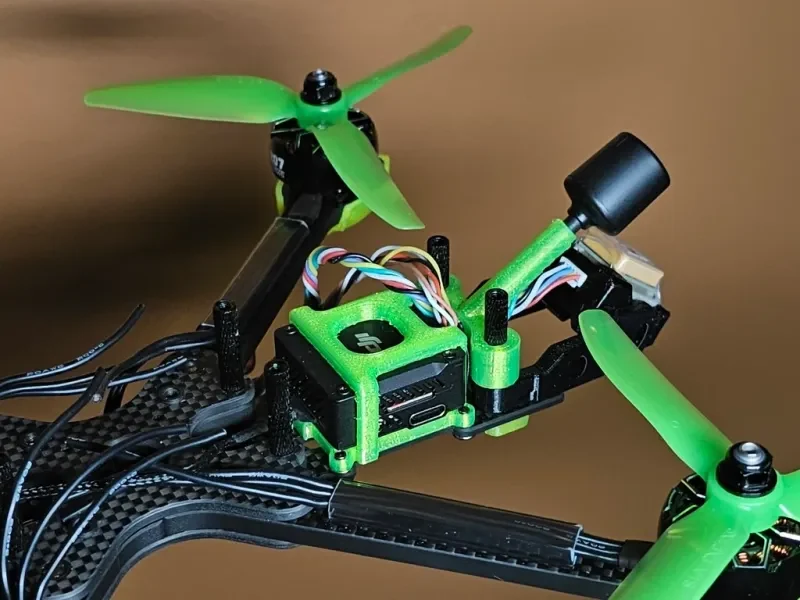

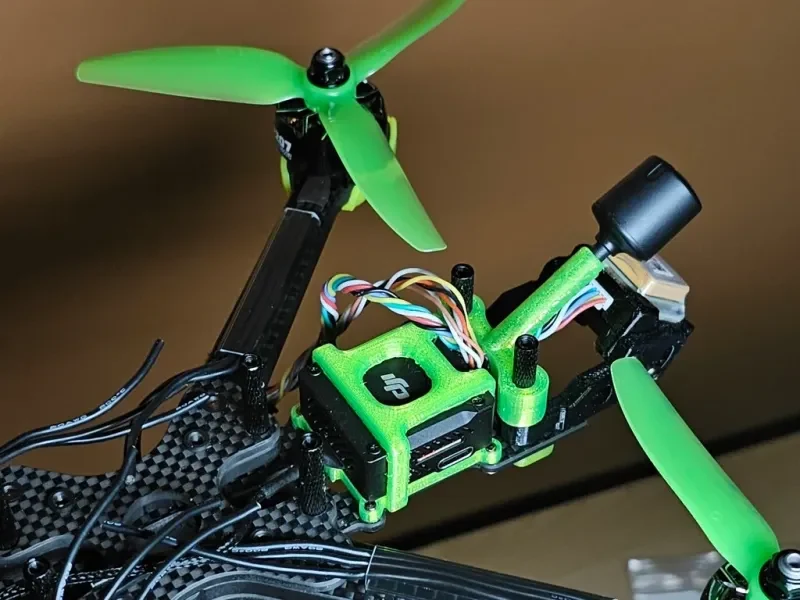

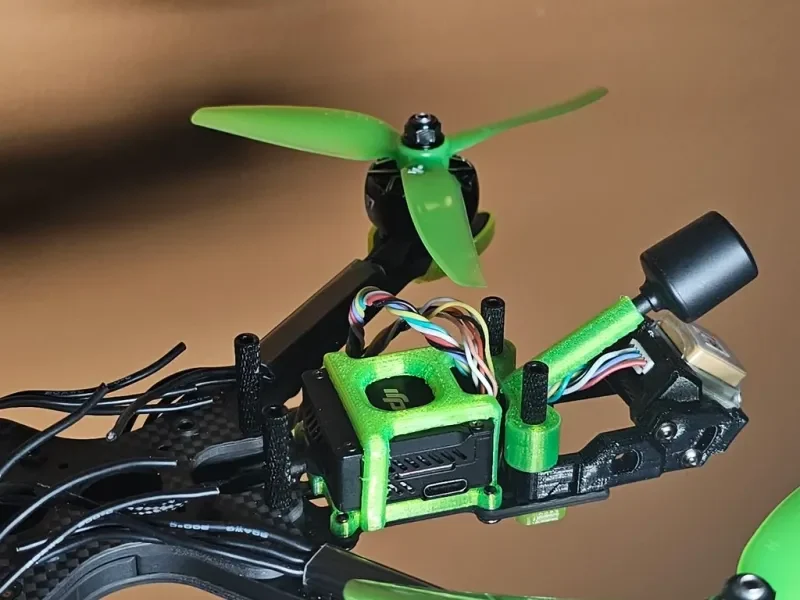

Крепление DJI O3 позволяет конечному пользователю иметь полный доступ к слоту Micro SD, порту USB-C, а также световому индикатору и кнопке Link. Антенна крепится под углом 30 градусов за пределами задней части дрона. Перед установкой вам необходимо будет временно отсоединить штекеры антенны.

Детали плотно прилегают друг к другу, если вы печатаете из ТПУ, я бы не советовал печатать из твердой нити. С одной стороны имеется дополнительный выступ, который можно будет снять позже, он не сместится во время полета.

Эту же часть я загрузил много лет назад наthingiverse. Я действительно хочу создавать модели, и я повторно загружаю эту модель здесь как свою первую на Printables. ЭТО НЕ украдено.
