Крепление GPS и антенны для FPV-дрона (опционально XT60e)

Рюкзак для 5-дюймовых FPV-квадрокоптеров.

Пожалуйста, проверьте размеры вашего квадрокоптера:

Высота рюкзака 20 мм. Убедитесь, что ваша рама имеет хотя бы эту высоту.

точки крепления расположены на расстоянии 24 мм (измеряется от центра к центру)

Точки крепления имеют шестиугольную форму шириной 4 мм (также подходят для круглых стоек)

Если вам нужны другие размеры, дайте мне знать, и я посмотрю, что можно сделать :-)

В этом рюкзаке есть место для:

разъем SMA (для вашей антенны VTX).

Т-образная антенна (например, ELRS или Crossfire).

GPS-модуль размером 15x15x5,2 мм (например, M100 mini)

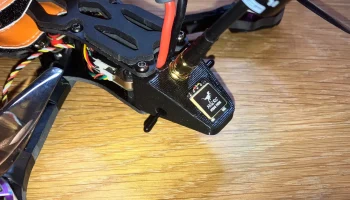

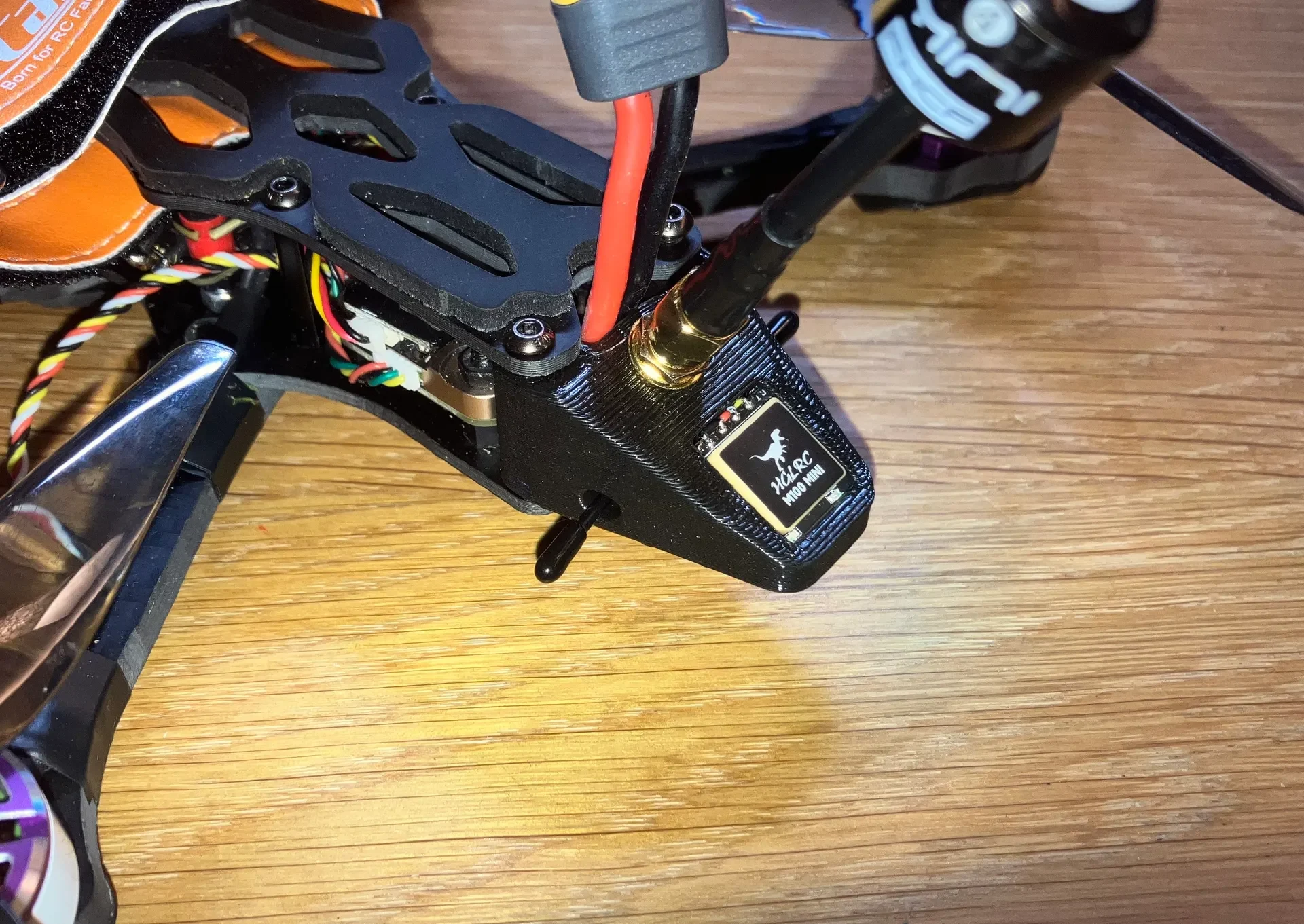

Разъемы GPS и видео SMA наклонены на 25° назад.

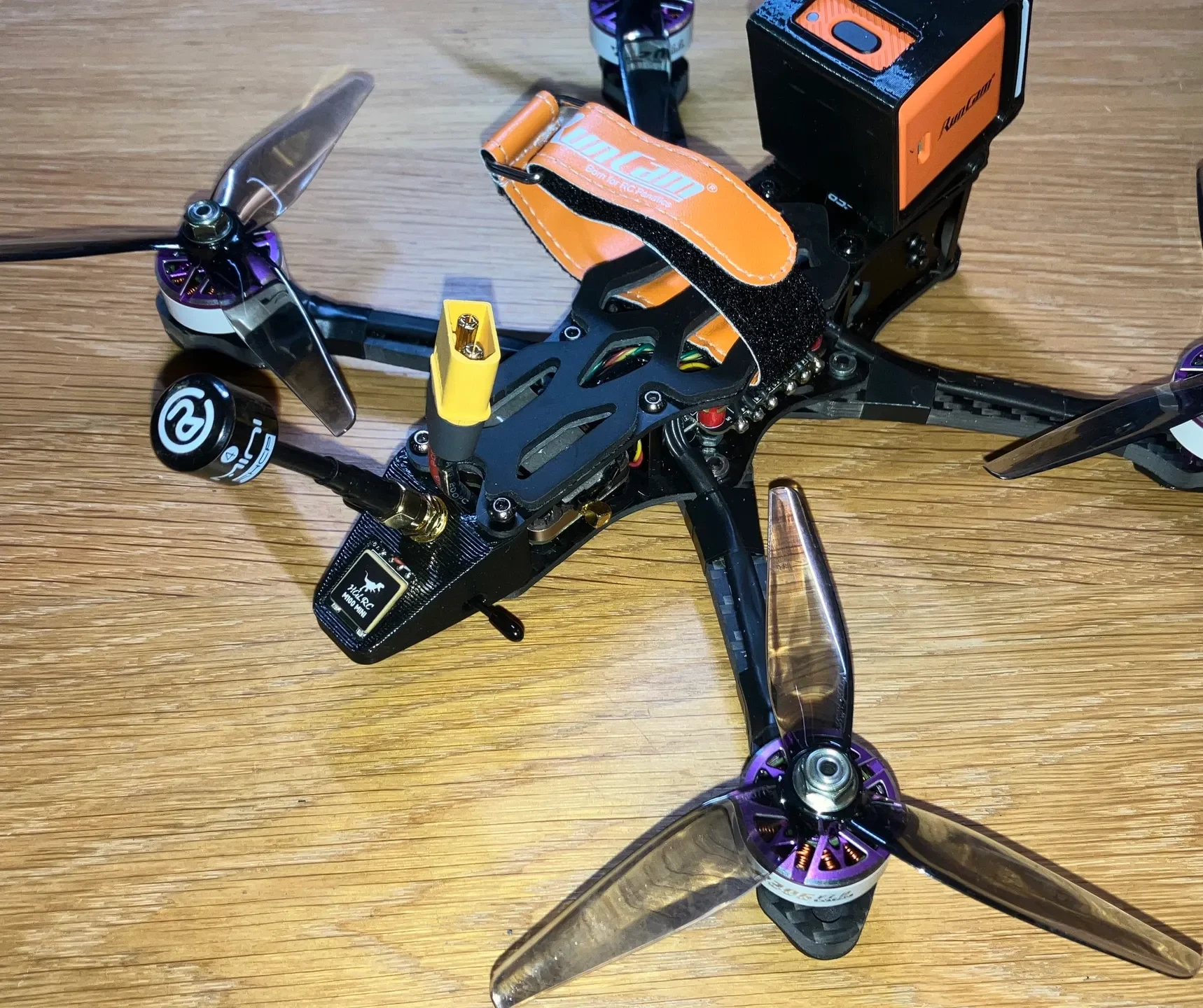

Дополнительное место для штекера XT60E (в зависимости о�� версии рюкзака)

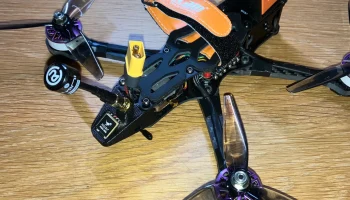

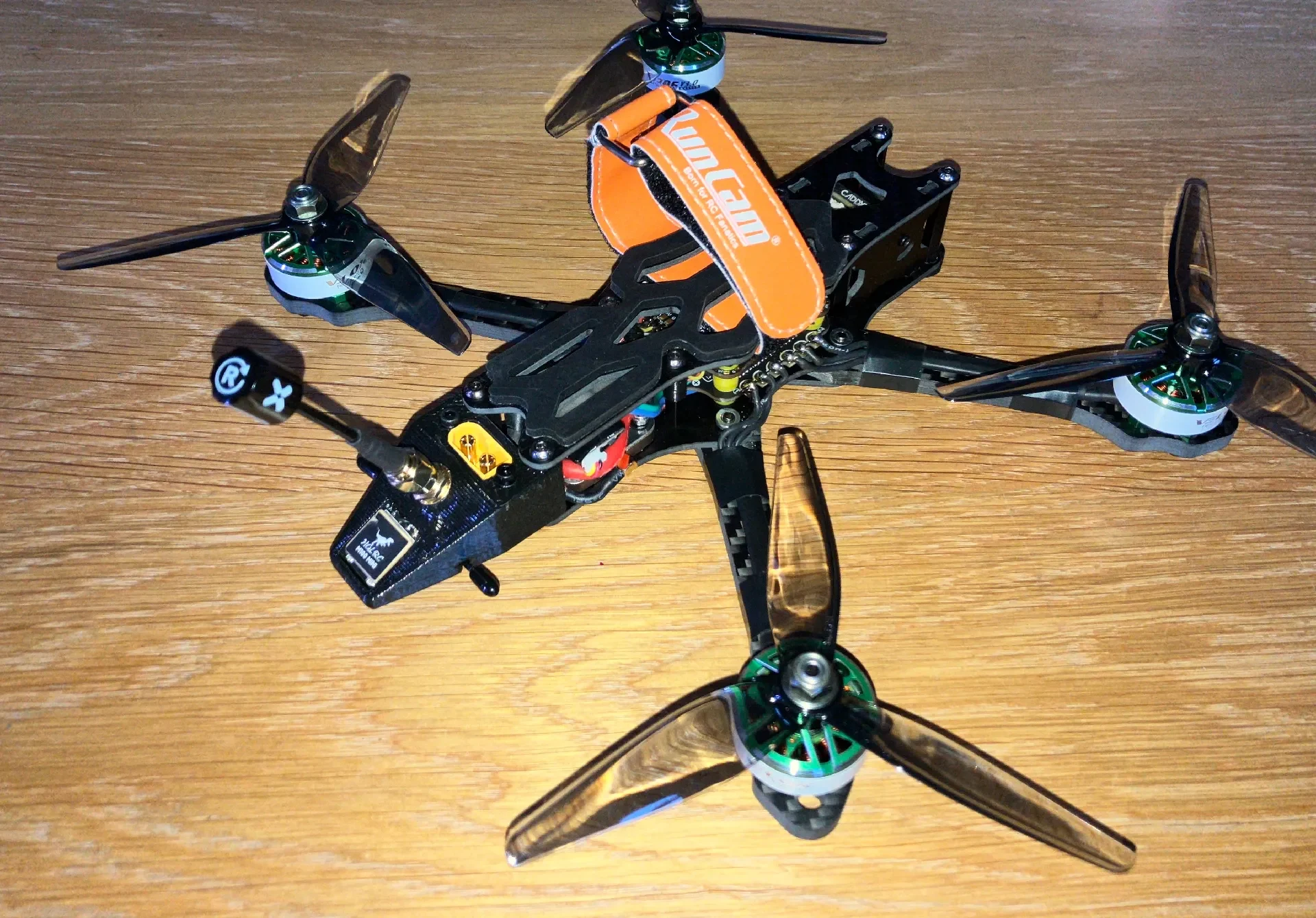

Вещи, которые я установил на свой квадроцикл вместе с рюкзаком (для вдохновения):

Апекс 5-дюймовая рама

Кабель MMCX-SMA, входящий в комплект поставки видеопередатчика Speedybee TX800.

HGLRC m100 мини GPS

Т-антенна Radiomaster RP1 (ELRS)

Разъем XT60E-папа

Два болта m2,5 для крепления ви��ки XT60E.

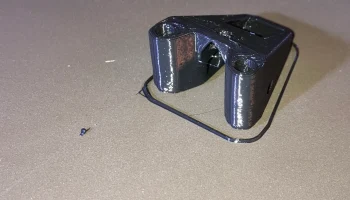

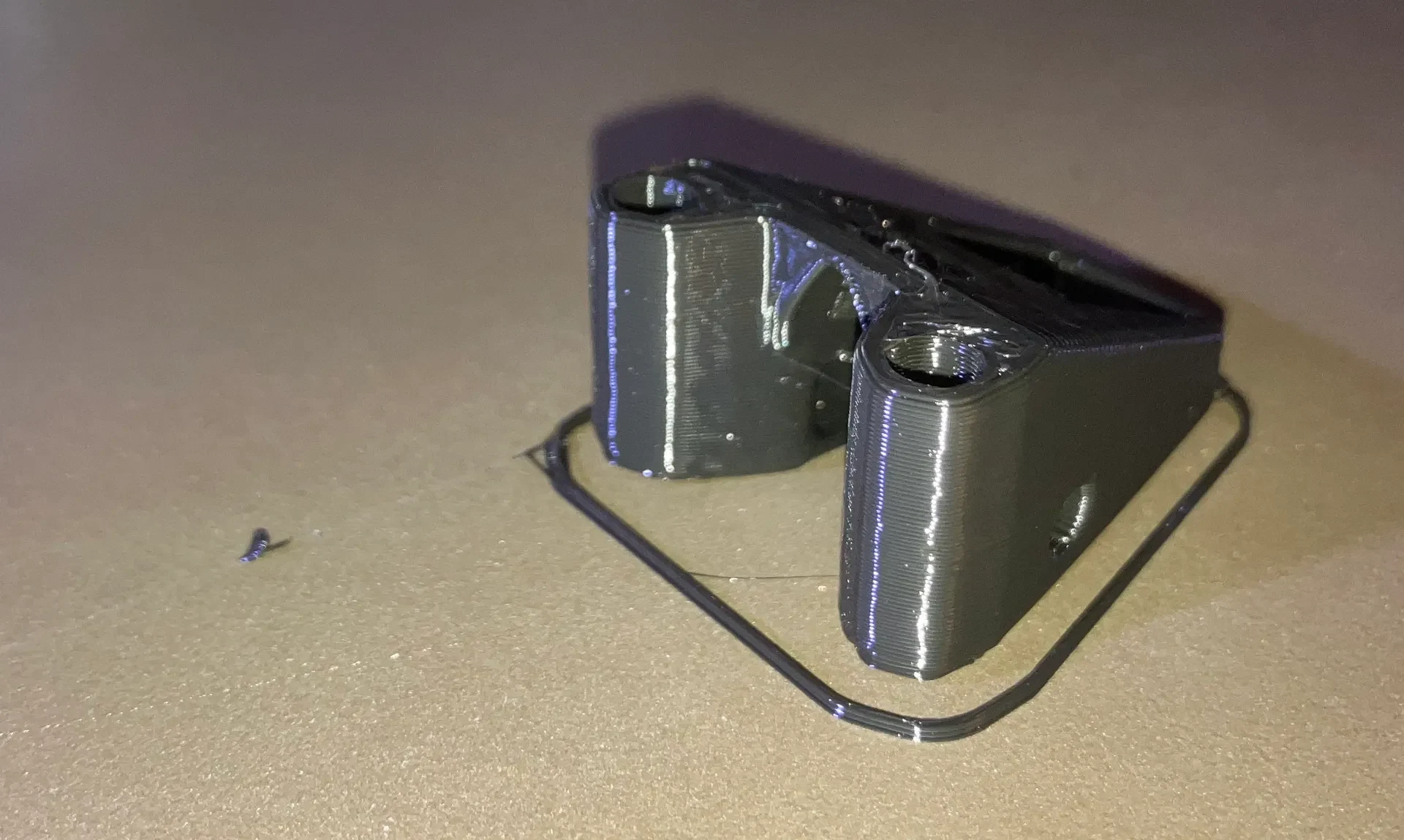

Печатать следует из ТПУ (я использовал Fiberology Fiberflex 40D).
Что касается использования вспомогательных материалов:

стандартная версия не нуждается в опорах

Версия с XT60E (которая, как мне кажется, намного круче) к сожалению нуждается в поддержке

Установка всего оборудования (особенно GPS, который действительно следует вставить первым) потребует некоторой борьбы с TPU и кабелями. Напишите мне, кто победил :-)

Если вам понравилась эта модель, пожалуйста, оставьте лайк и/или комментарий.
