Meshtastic - Heltec T114 + GPS
Источник:

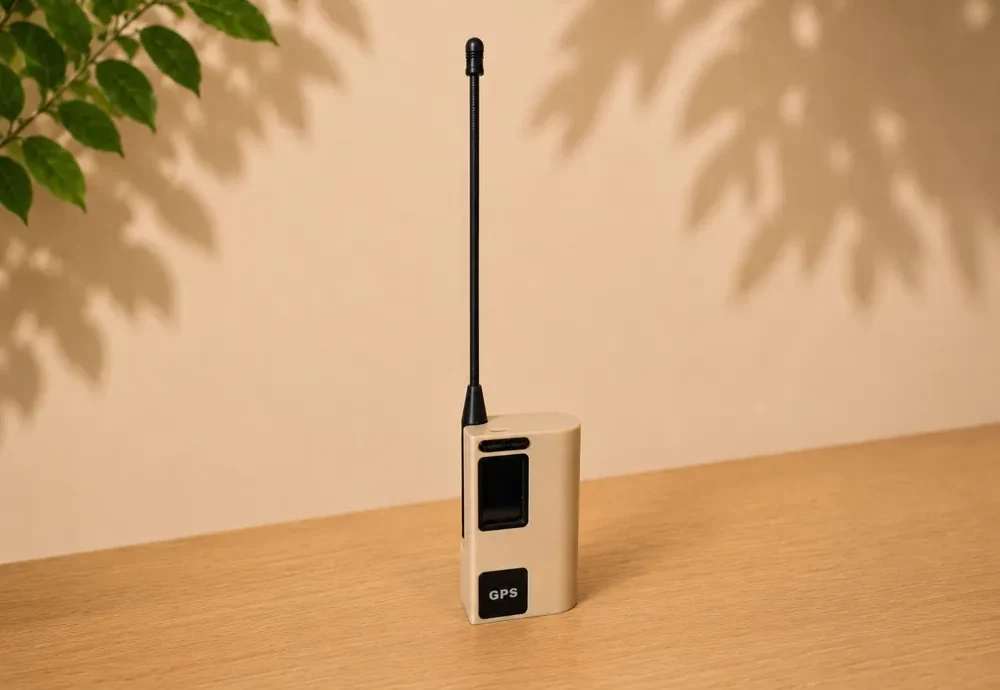

Компактный радиомодуль Meshtastic/MeshCore на базе Heltec T114 V2. Он оснащён встроенным GPS-модулем и питается от одного аккумулятора 18650.
Этот проект основан на компонентах, перечисленных в спецификации.
Крышка GPS-модуля, крышка экрана и крышка кнопок вставляются в верхний и нижний корпуса с помощью прессовой посадки, поэтому клей не требуется.
В верхнюю часть корпуса установлена одна тепловая вставка M2, что позволяет надежно закрепить нижнюю часть корпуса с помощью винта с потайной головкой M2x30 мм.

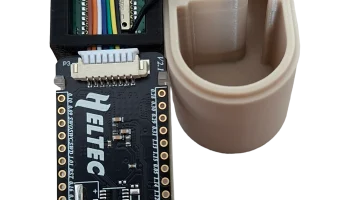

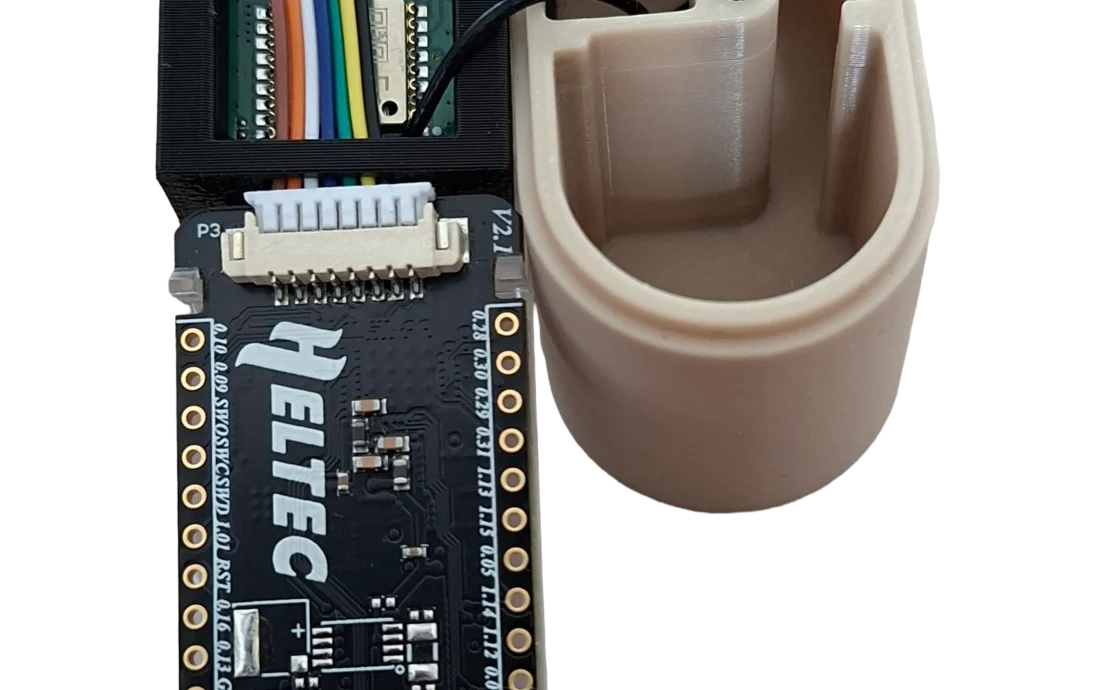

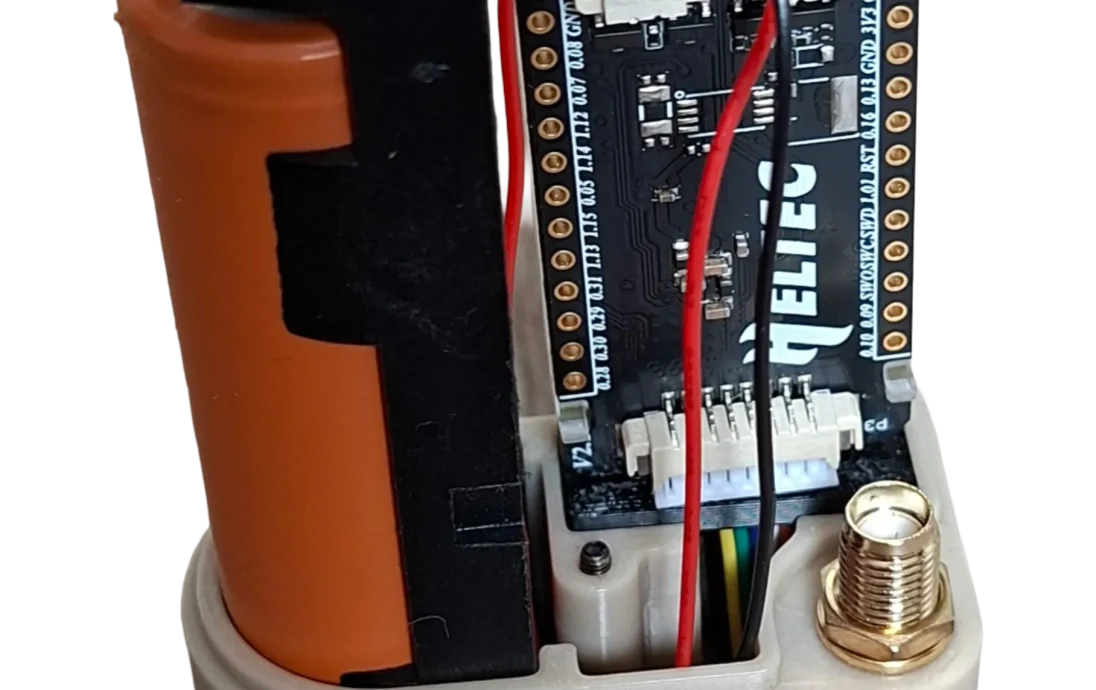

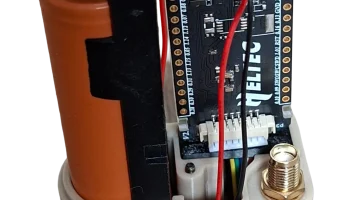

Ниже я привел несколько фотографий сборки. Если у вас есть вопросы, не стесняйтесь их задавать.
Список деталей:
- Antenna x 1: https://nl.aliexpress.com/item/1005006428533017.html?spm=a2g0o.order_list.order_list_main.20.23c379d2qz2VuL&gatewayAdapt=glo2nld
- 5cm IPEX to SMA x 1: https://nl.aliexpress.com/item/1005009270045616.html?spm=a2g0o.order_list.order_list_main.192.48c579d2ZeCVRP&gatewayAdapt=glo2nld
- M2x30mm Countersunk x 1: https://nl.aliexpress.com/item/1005008828481165.html?spm=a2g0o.order_list.order_list_main.150.48c579d2ZeCVRP&gatewayAdapt=glo2nld
- M2 Hotmelt Insert x 1: https://nl.aliexpress.com/item/1005006472641726.html?spm=a2g0o.order_list.order_list_main.146.48c579d2ZeCVRP&gatewayAdapt=glo2nld
- 1 Cell 18650 Holder x 1: https://nl.aliexpress.com/item/1005008088970153.html?spm=a2g0o.order_list.order_list_main.54.48c579d2ZeCVRP&gatewayAdapt=glo2nld
- Heltec T114 (with screen) x 1: https://nl.aliexpress.com/item/1005008926211741.html?spm=a2g0o.order_list.order_list_main.10.48c579d2ZeCVRP&gatewayAdapt=glo2nld
- Heltec GPS x 1: https://nl.aliexpress.com/item/1005010476891635.html?spm=a2g0o.order_list.order_list_main.5.48c579d2ZeCVRP&gatewayAdapt=glo2nld
