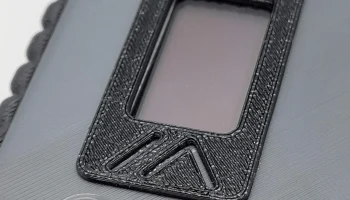

Чехол Heltec LoRa 32 для Meshtastic

**Вы можете приобрести этот и другие уже напечатанные футляры:**

Клиенты из США могут приобрести в QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Клиенты из Великобритании и ЕС могут приобрести в 3DChicken:
(https://www.3dchicken.co.uk)

Данные модели предназначены только для личного использования.
НЕ копируйте, не продавайте, не обменивайте и не получайте иной выгоды от моих проектов без моего явного разрешения.

Любой, кто заинтересован в лицензировании этого дизайна для некоммерческой (т. е. частной) продажи, может написать мне здесь, чтобы обсудить. Пожалуйста, соблюдайте выбранные мной ограничения лицензии Creative Commons (http://creativecommons.org/licenses/by-nc-nd/4.0/), и я призываю всех, кто увидит мои проекты на продажу, связаться со мной.

Учитывая все вышесказанное, переходим к моделям...

Обновление на январь 2023 года! Модифицированная модель рамы для соответствия новой плате Heltec v3 (по-прежнему подходит и для предыдущей платы v2.1).

Это случай плат Heltec LoRa 32, разработанных с учетом проекта Meshtastic (https://meshtastic.org).

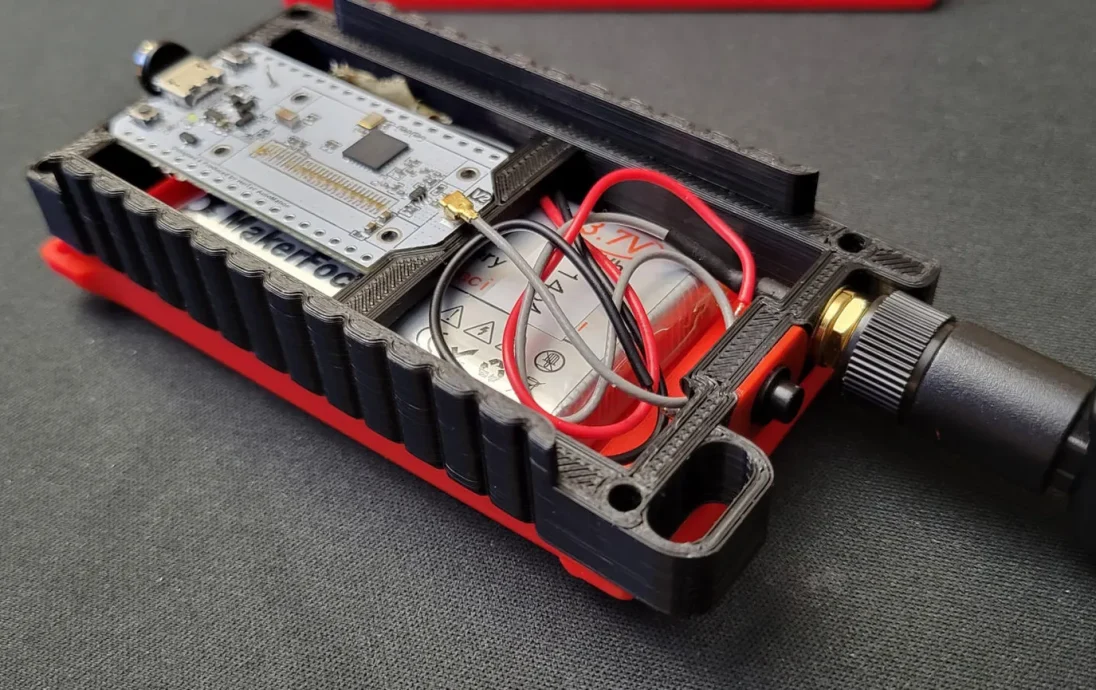

Для полного корпуса требуется семь напильников, а также винты с головкой под торцевой ключ и микрокнопочный переключатель; обратитесь к списку деталей ��иже.

Обновление (3 февраля 2022 г.):

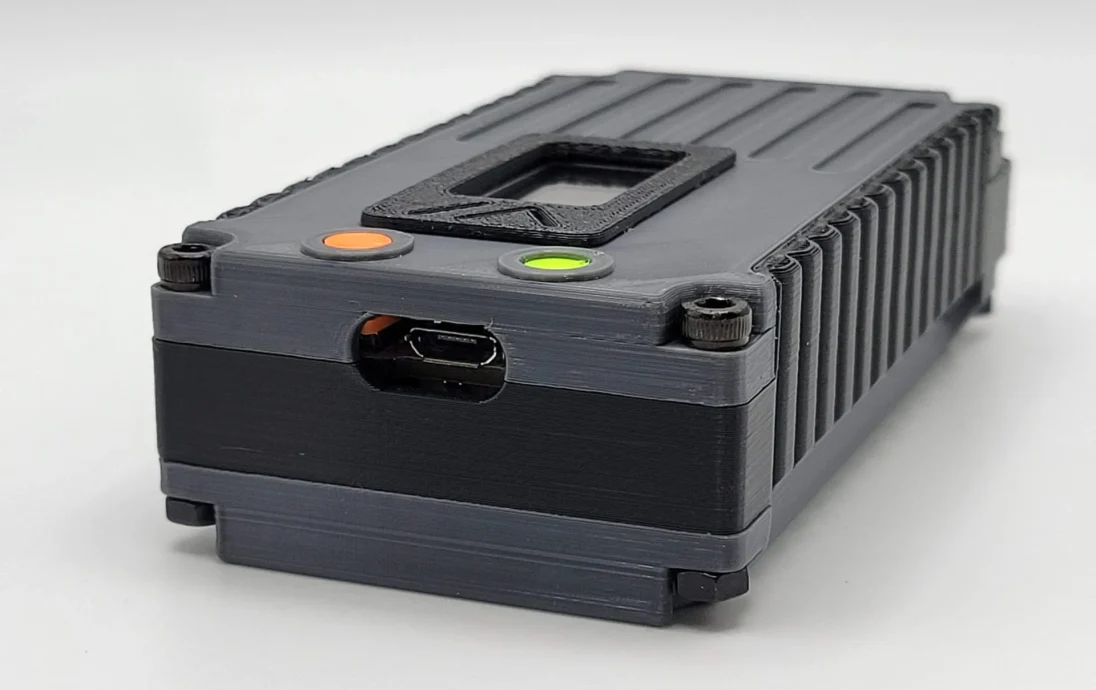

Модифицированное отверстие USB-порта для подключения как стандартного кабеля micro USB, так и USB-кабеля с круглым магнитным наконечником.
Добавлены модели корпусов для передней и задней обложки.

ВНИМАНИЕ:

ДВОЙНОЙ ПРОВЕРЬТЕ, ЧТО ВАША АНТЕННА WIFI/BLUETOOTH НЕ ОТЛОМАЕТСЯ ПРИ УСТАНОВКЕ ВСТАВКИ ПЕРЕДНЕГО КОРПУСА/ЭКРАНА. Крошечная спиральная медная антенна на плате Heltec LoRa 32 может легко сломаться, если ее НЕ АККУРАТНО согнуть в сторону перед тем, как надеть переднюю часть корпуса. Во вставке экрана должно быть достаточно места для размещения крошечной антенны, однако производственные отклонения могут повлиять на размещение антенны, ее размер, угол наклона и т. д.

Я НЕ НЕСУ ОТВЕТСТВЕННОСТИ ЗА СЛОМАННЫЕ АНТЕННЫ ИЛИ OLED-ЭКРАНЫ; ИСПОЛЬЗУЙТЕ ЭТОТ ДЕЛО НА СВОЙ РИСК!

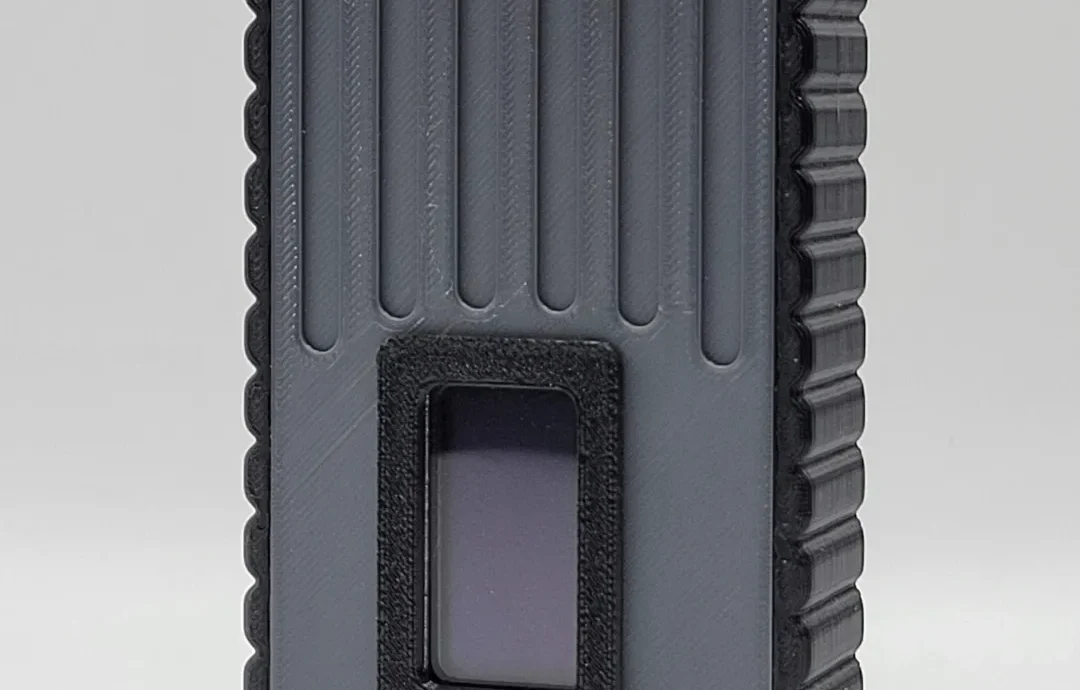

Тем не менее, чехол хорошо сидит и выглядит очень красиво.

Требуемое оборудование:

Четыре (4) винта с головкой под торцевой ключ M3x20 мм.
Четыре (4) гайки M3

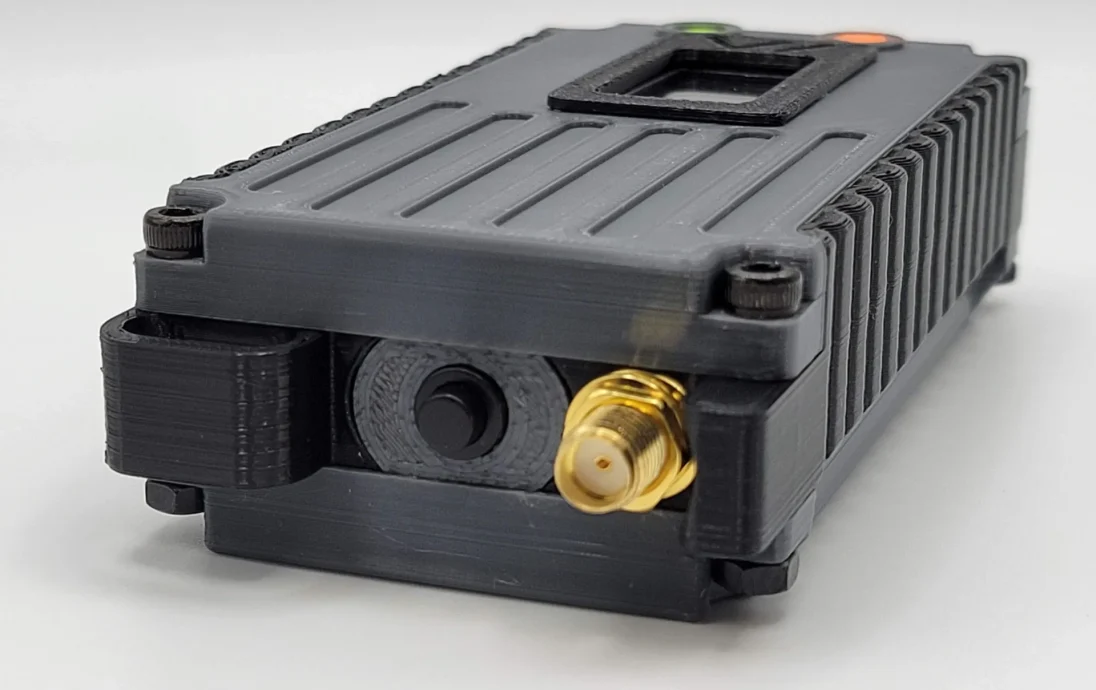

Один (1) микрокнопочный переключатель с фиксацией (не мгновенного действия):
https://amazon.com/gp/product/B086L2GPGX
Батарея: https://amazon.com/gp/product/B08T6GT7DV

Минимально необходимые файлы модели:

Heltec_LoRa32_v7_Back
Heltec_LoRa32_v7_Кнопка-пластина
Heltec_LoRa32_v7_Button-PRG
Heltec_LoRa32_v7_Button-RST
Heltec_LoRa32_v7_Frame
Heltec_LoRa32_v7_Front (несколько вариантов, см. ниже)

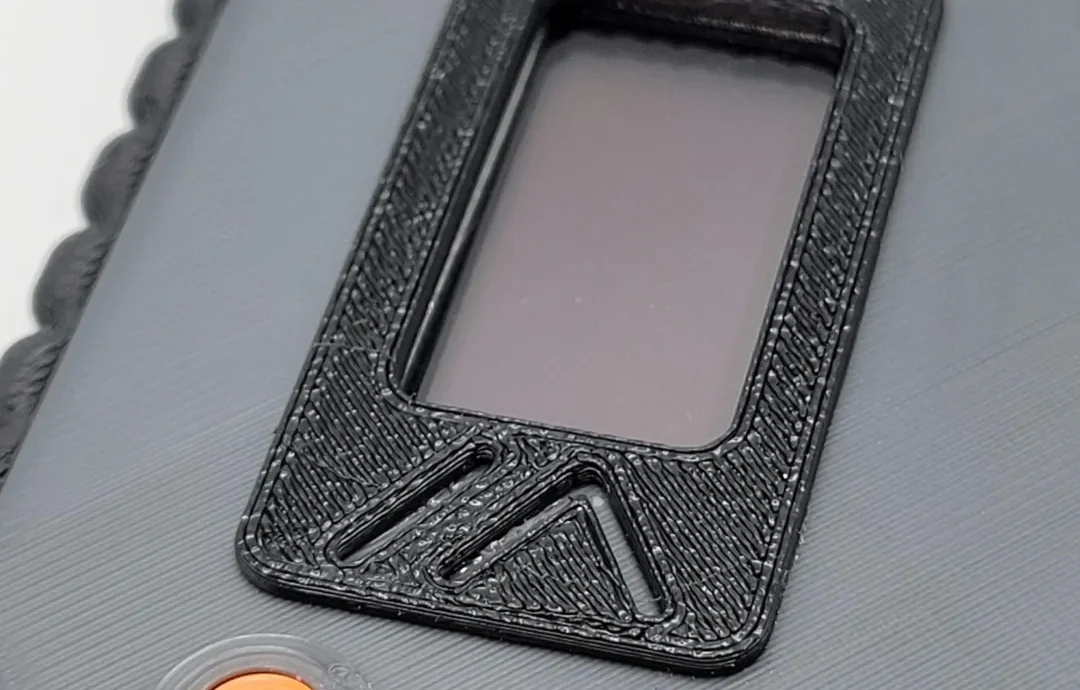

Heltec_LoRa32_v7_Экран-вставка

Существует несколько версий модели Heltec_LoRa32_v7_Front, включая версию без экрана (если вы случайно сломали экран, удалите OLED-экран, как это сделал я) и версию с пустым экраном без экрана, чтобы добавить свой собственный брендинг, дизайн, этикетки и т. д.

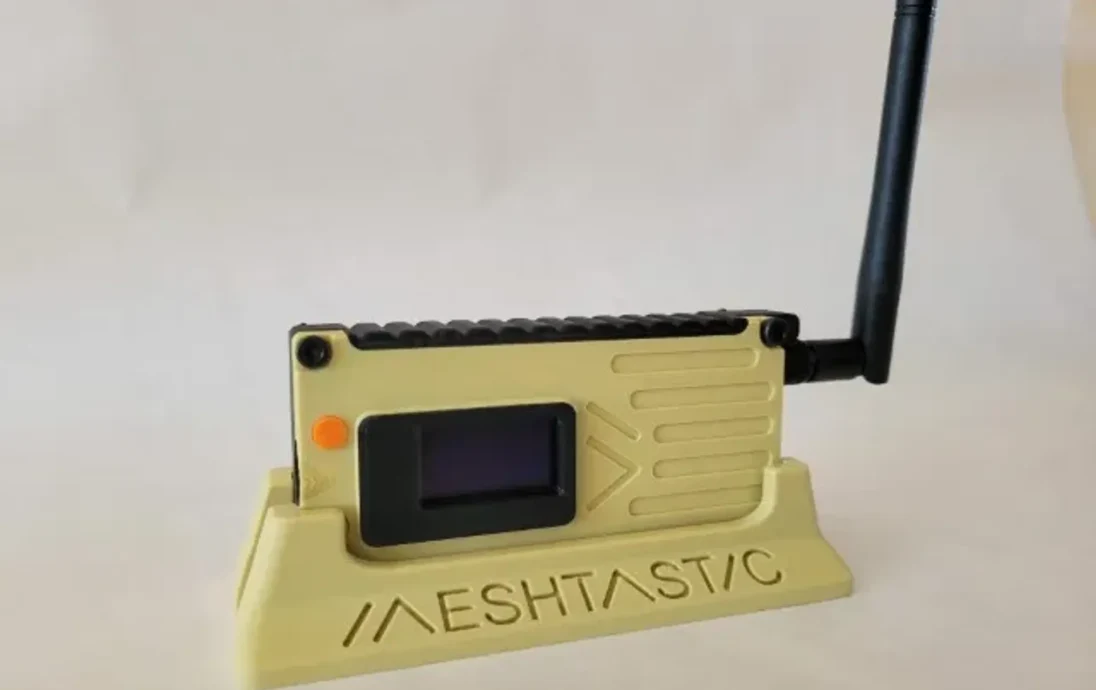

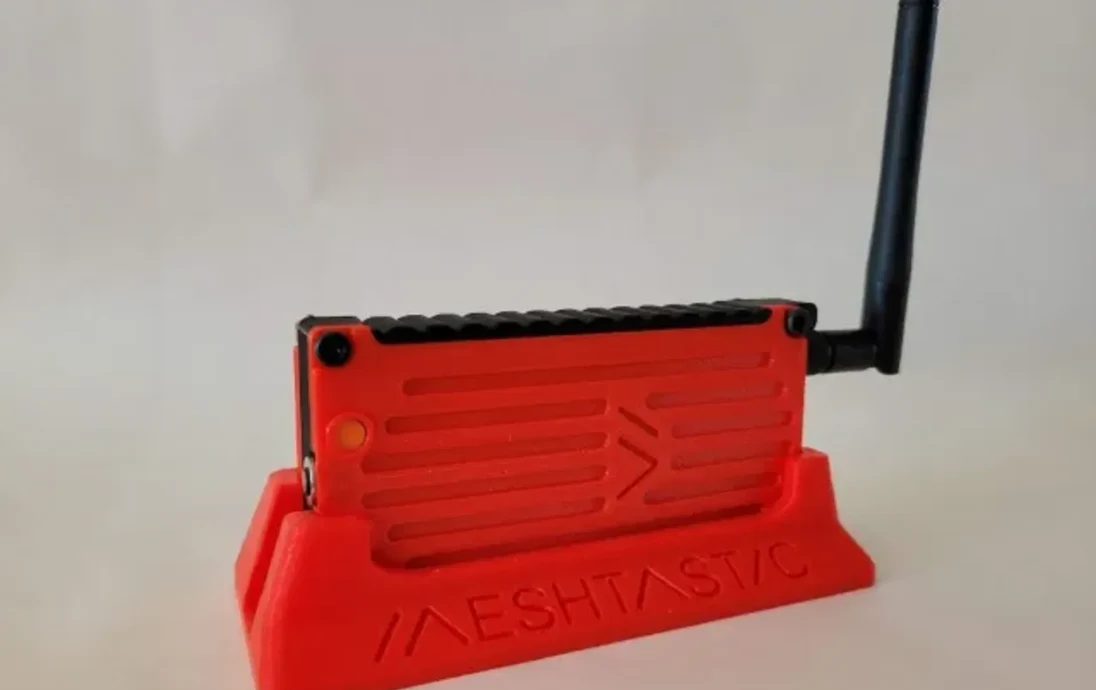

Существует несколько версий подставки для радио, с логотипами и без:

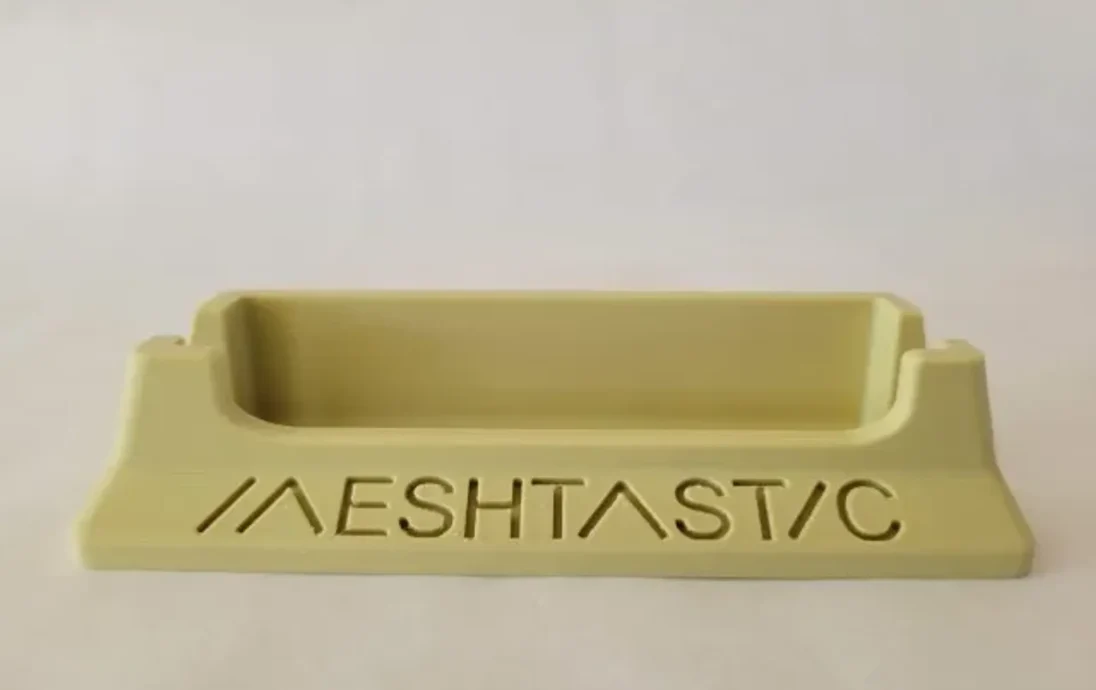

Автономная настольная версия подставки для поддержки одного радиоприемника.
Настенная горизонтальная версия
Вертикальная версия с настенным креплением
Модульная настольная версия для создания расширяемой взаимосвязанной группы из нескольких радиоподставок.

Я также включил эталонную модель платы Heltec LoRa 32, если она кому-то понадобится для ремиксов или вашего собственного дизайна корпуса. Распечатывать эту модель нет необходимости.
