Чехол Heltec Wireless Tracker для Meshtastic
**Вы можете приобрести этот и другие уже напечатанные футляры:**
Клиенты из США могут совершать покупки в QuantumShadow3D.
(https://www.etsy.com/shop/QuantumShadow3D)
Клиенты из Великобритании и ЕС могут совершать покупки в 3DChicken.
(https://www.3dchicken.co.uk)
Данные модели предназначены только для личного использования.
НЕ копируйте, не продавайте, не обменивайте и не получайте иной выгоды от моих проектов без моего явного разрешения.
Любой, кто заинтересован в лицензировании этого дизайна для некоммерческой (т. е. частной) продажи, может написать мне здесь, чтобы обсудить. Пожалуйста, соблюдайте выбранные мной ограничения лицензии Creative Commons (http://creativecommons.org/licenses/by-nc-nd/4.0/), и я призываю всех, кто увидит мои проекты на продажу, связаться со мной.
Учитывая все вышесказанное, переходим к моделям...
Обновление от 13 апреля 2024 г.:
Обновлены почти все модели:
Рамки и задняя крышка теперь поддерживают аккумулятор емкостью 103665 (аналогично липо-пакету MakerFocus 3000 мАч).
Несколько вариантов толщины задней обложки

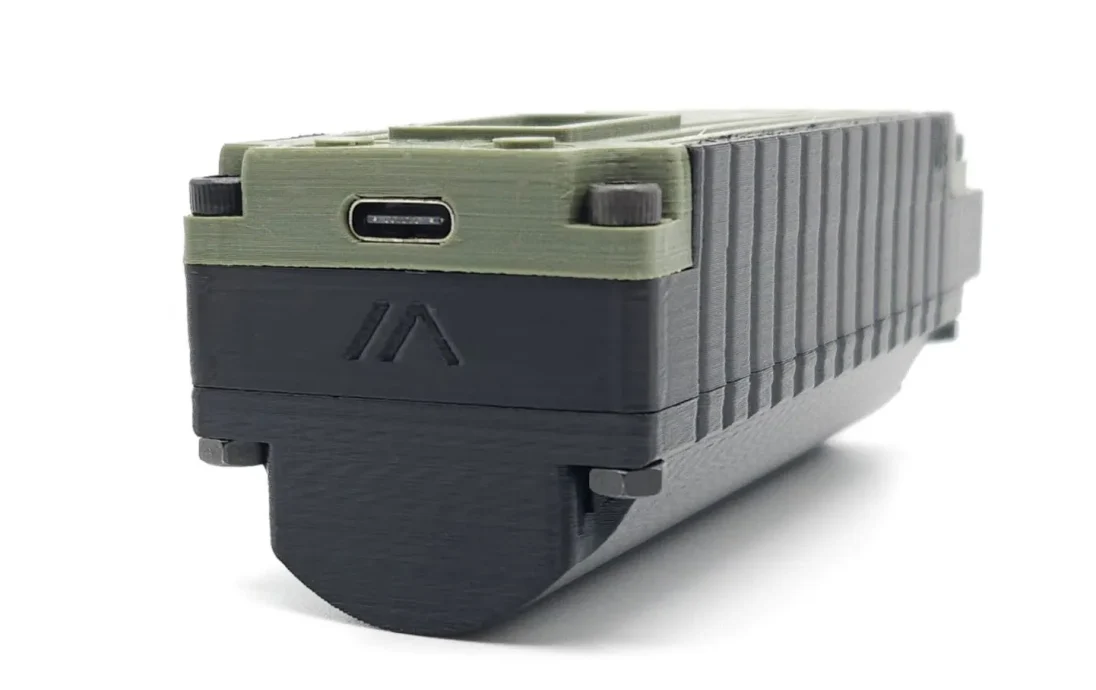

Это случай плат Heltec Wireless Tracker v1.0-1.1, разработанных с учетом проекта Meshtastic (https://meshtastic.org).

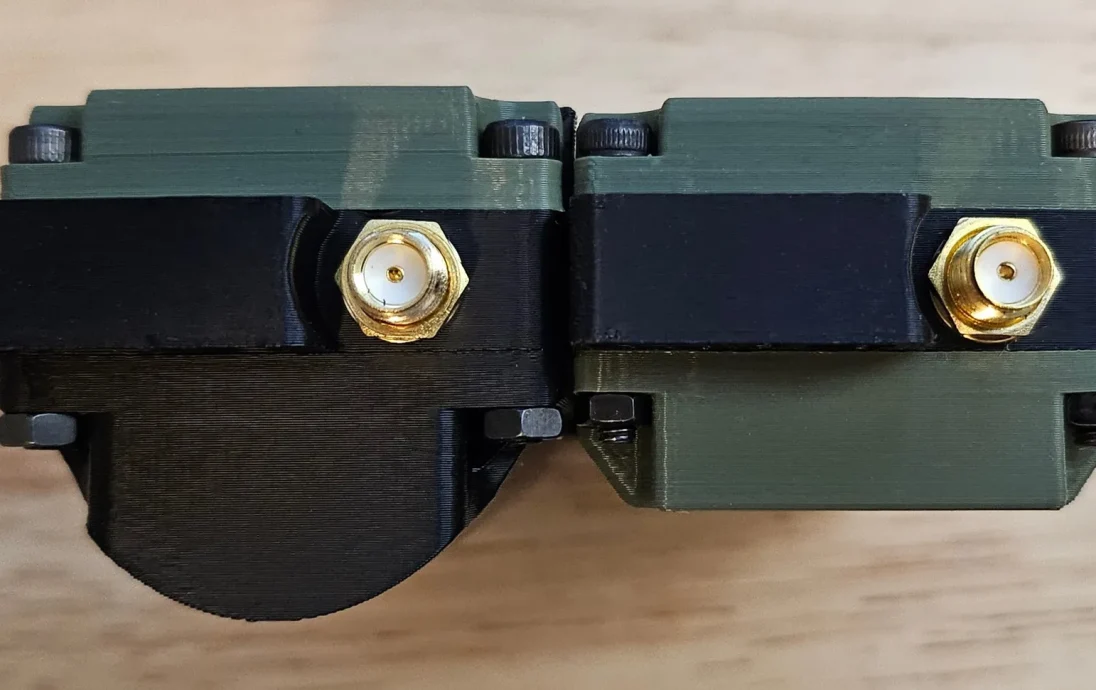

Для полного корпу��а требуется пять моделей, а также винты и гайки, а также антенный кабель SMA (входит в комплект поставки платы Heltec); обратитесь к списку деталей ниже.
Требуемое оборудование:
Четыре (4) винта с головкой под торцевой ключ M3x20 мм.
Четыре (4) гайки M3
Батарея: элемент 18650 (в целях безопасности настоятельно рекомендуется использовать защищенные элементы!) или плоский литий-полимерный тип. Максимальные размеры отсека для плоской литий-ионной батареи: 70 x 28 x 16 мм (ДxШxВ).
Дополнительное оборудование:
3-контактные двухпозиционные ползунковые переключатели для крепления на панели для включения/выключения GPS и/или питания: https://www.amazon.com/gp/product/B06XFXWLJP

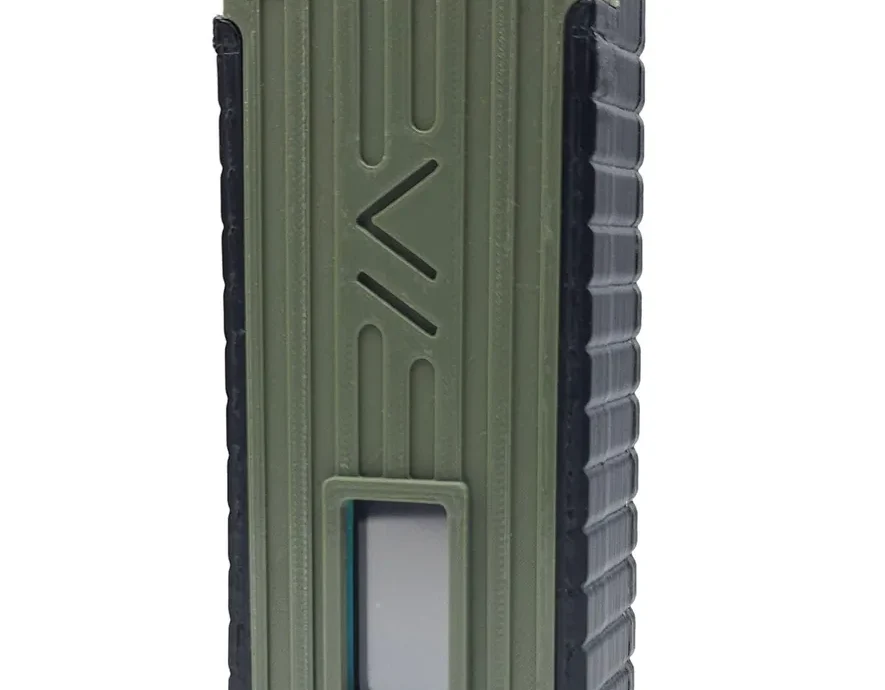

Акриловое окно, вырезанное лазером (см. примечание ниже)
Минимально необходимые файлы модели:
Heltec-WT_front-<шаблон>
+ИЛИ+ Heltec-WT_front-noinsert- (если не используется акриловое окно, вырезанное лазером)
Heltec-WT_back-<шаблон>

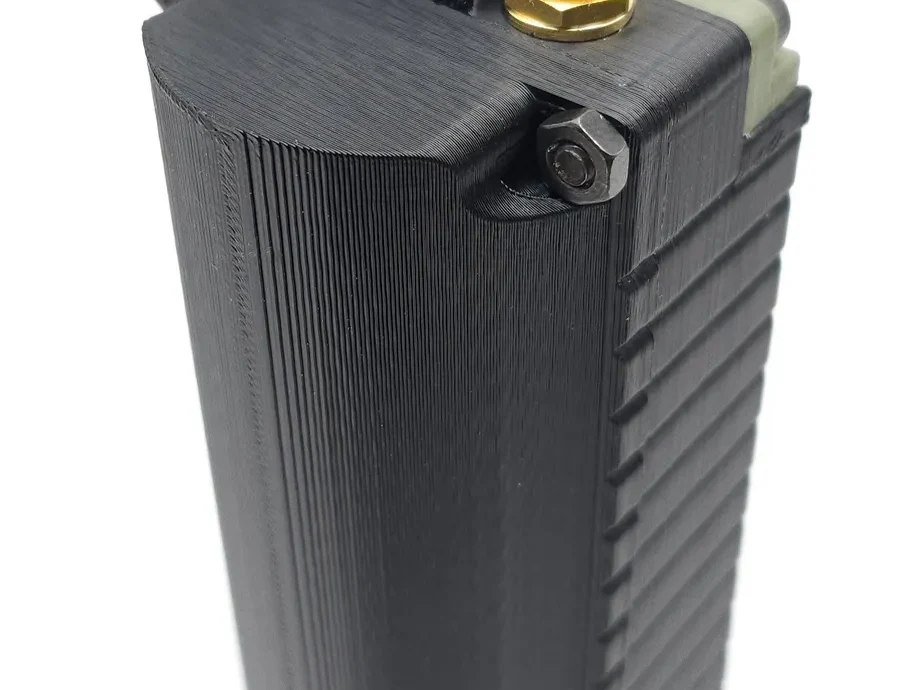

+ИЛИ+ Heltec-WT_back-18650-<тип>
Heltec-WT_frame-noheaders-noSwitch/Heltec-WT-frame-headers-GPSswitch/powerSwitch/powerSwitch-GPSswitch (при использовании платы С предварительно припаянными контактами разъема)
Heltec-WT_frame-noheaders-noSwitch/GPSswitch/powerSwitch/powerSwitch-GPSswitch (при использовании платы БЕЗ предварительно припаянных контактов разъема)
Heltec-WT_button- (требуется две; рекомендуется среднего размера)
Я также включил SVG-файл для дополнительного акрилового окна, вырезанного лазером, из акрила толщиной 1 или 1,5 мм. Если вы хотите такой, но у вас нет лазерного резака, я продаю его в своем магазине на Etsy.
