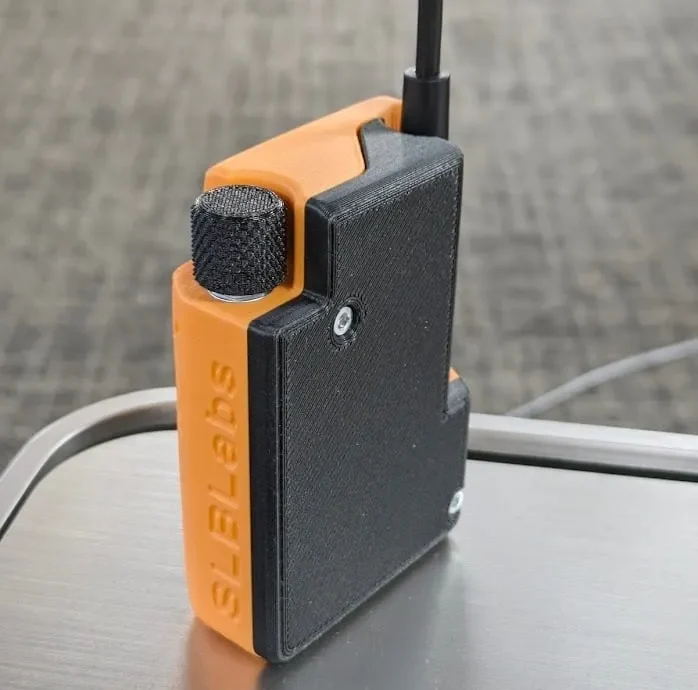

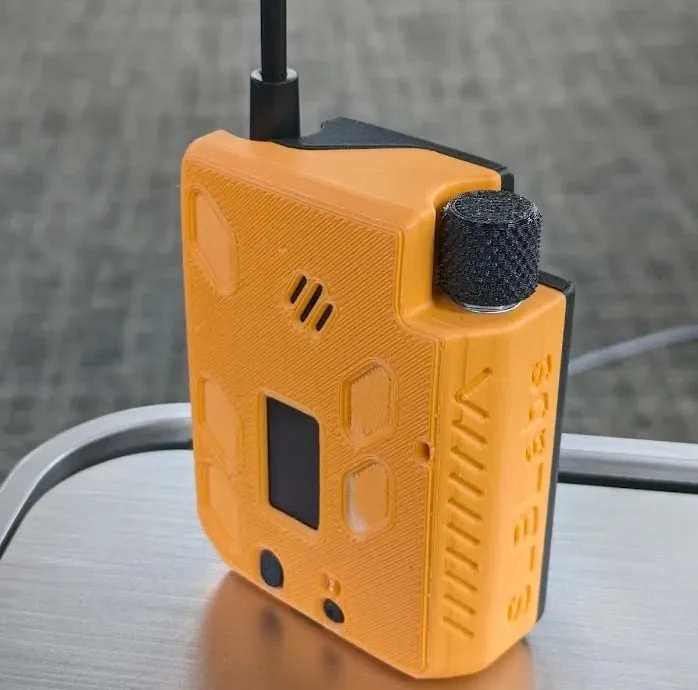

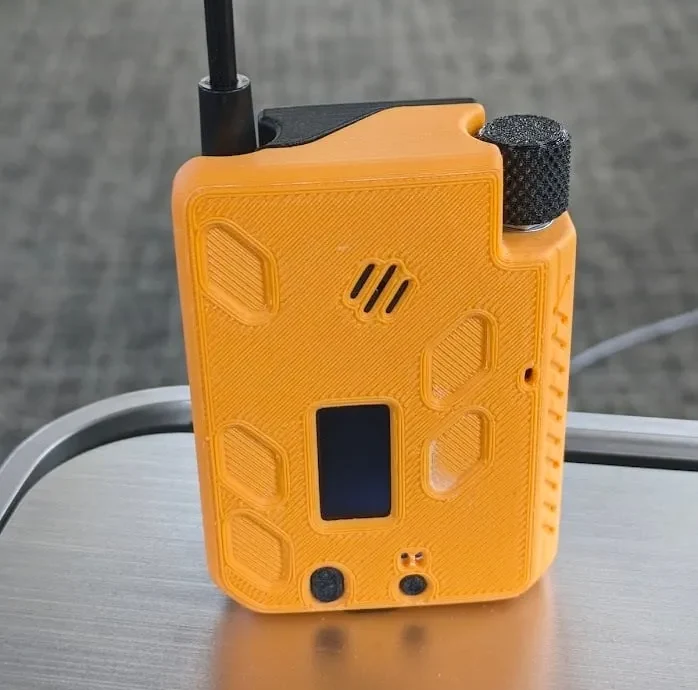

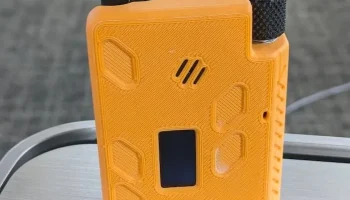

Meshtastic Case Heltec LoRa32 V3 с энкодером/зуммером/GPS..

Вдохновленный плавными линиями корпуса Muzi H1, мой корпус позволяет использовать в вашей установке Meshtastic следующие компоненты:

Модуль BME280 для передачи данных о температуре, влажности, давлении, качестве воздуха и т. д.
Зуммер для звуковых уведомлений.
GY-GPS6MV2 GPS-модуль для передачи координат местоположения, высоты, скорости и т. д.

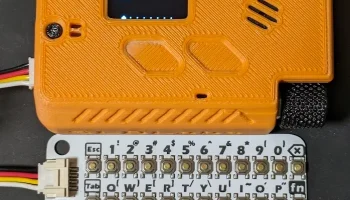

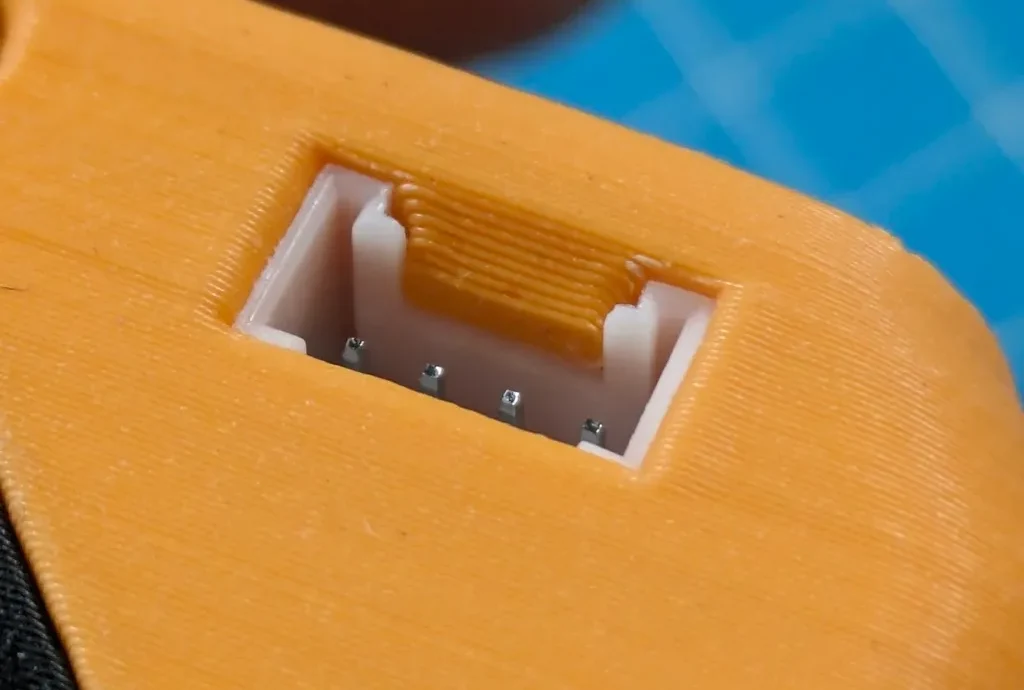

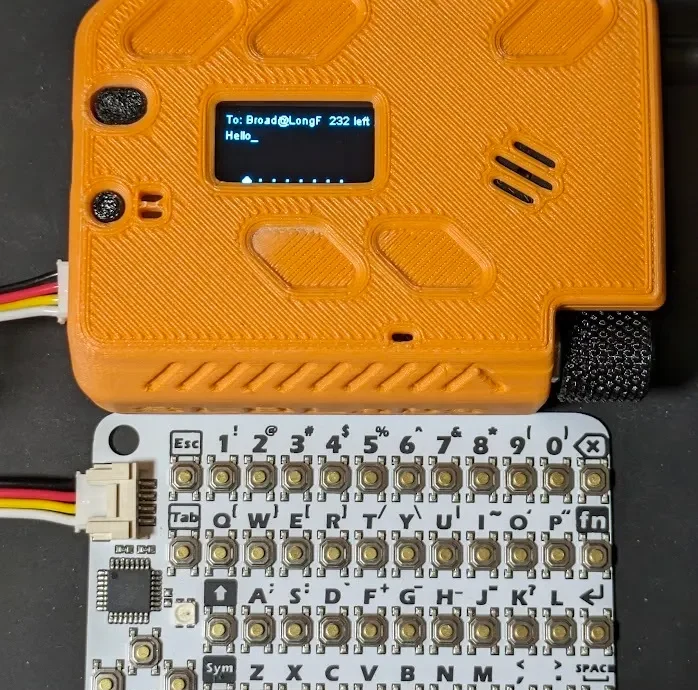

Разъем HY-4P для простого использования клавиатуры M5Stack CardKB по принципу «включи и работай».
Поворотный энкодер EC11 для возможности создания стандартных сообщений.

Другие особенности, о которых стоит упомянуть:

Большой вырез для разъема USB для размещения разъемов кабелей различных размеров.

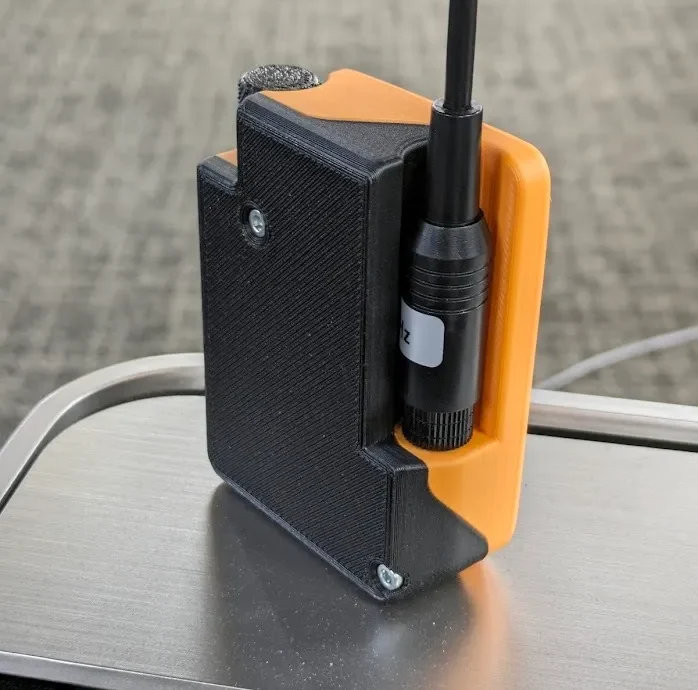

Большой вырез для антенны диаметром 16 мм для вашей любимой антенны.
Крепление «обратный хвостик» для минимизации зазора между основанием антенны и корпусом.
Большое место для аккумулятора LiPo размером до 974058.
Используются термофиксированные вставки M3x6 мм и винты с шестигранной головкой M3x12 мм.

Размеры: 90х66х30мм, без антенны. Диаметр ручки максимум 16 мм.

Обновление: 2024.05.28

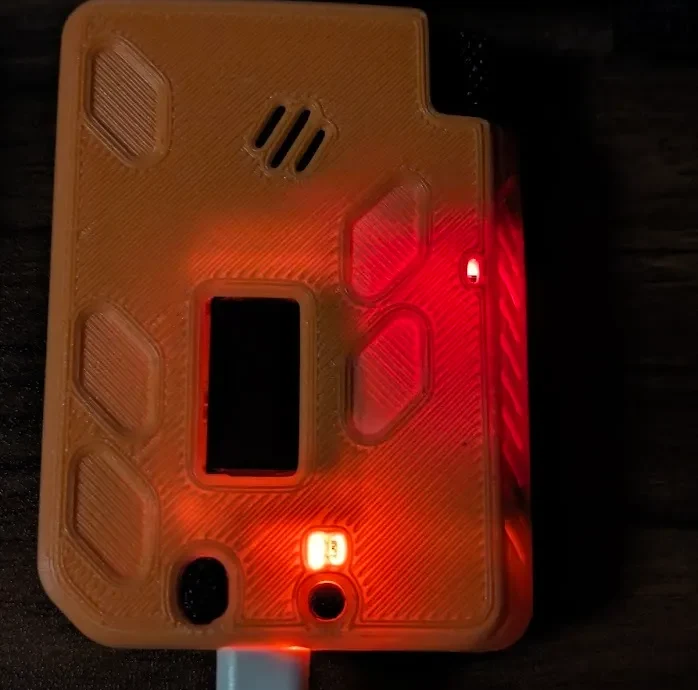

Добавлен Фронт v2
Более толстое и прочное отверстие для крепления косички.
Скошенные кромки держателя доски для удобства сборки.
Вырезы для пуговиц большего размера.
Обновлен рисунок передней части для обозначения версии v2.
Возможно, я забыл о некоторых других незначительных изменениях.

Примечания:

Это не ремикс. Корпус был спроектирован с нуля.
Дос��упны файлы STL и STEP. 3D-модель бесплатна и всегда будет бесплатной.
Эта модель не имеет логотипа, видимого на представленных изображениях.
Эту модель и ее ремиксы нельзя продать нигде.
Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер-3 v2

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

25

**Нить:** Overture PLA --------------------------

Примечания:

Печатать внешней стороной корпуса вниз.

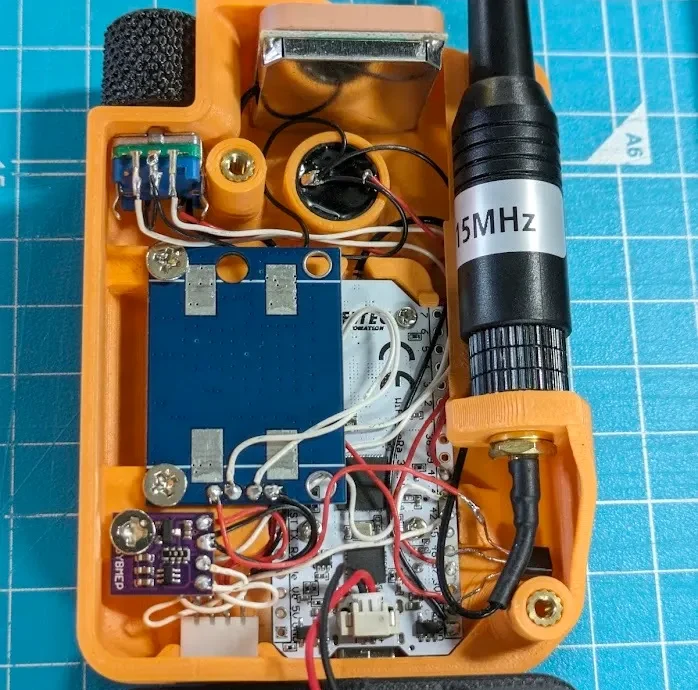

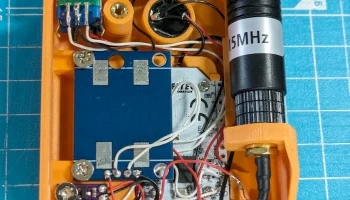

Проводка:
Энкодер А Heltec 5
Энкодер G Heltec GND
Энкодер B Heltec 6
Энкодер Sw1 Heltec 7
Энкодер Sw2 Heltec GND
Зуммер + Хелтек 45
Зуммер — Heltec GND
GPS VCC Heltec 3V3
GPS-приемник Хелтек 48
GPS-передатчик Хелтек 47
Земля GPS Heltec Земля
BME280 ВКК Хелтек 3В3
BME280 Земля Heltec Земля
BME280 SCL Хелтек 42
BME280 SDA Хелтек 41
HY-4P Черный Heltec GND
HY-4P Красный Хелтек 3В3
HY-4P Желтый Heltec 41
HY-4P Белый Хелтек 42

Для включения/отключения модуля GPS можно использовать транзистор 2N2222 NPN, хотя, похоже, в текущей прошивке есть некоторые проблемы, мешающие ему работать должным образом.

В этом случае соединение GPS необходимо изменить следующим образом:

GPS VCC Heltec 3V3
GPS-приемник Heltec 48
GPS-передатчик Хелтек 47
Земля GPS 2N2222 C
2N2222 Б Хелтек 46
2N2222 E Heltec GND
