Минога - вертикальная антенна с параметрической нагрузочн...

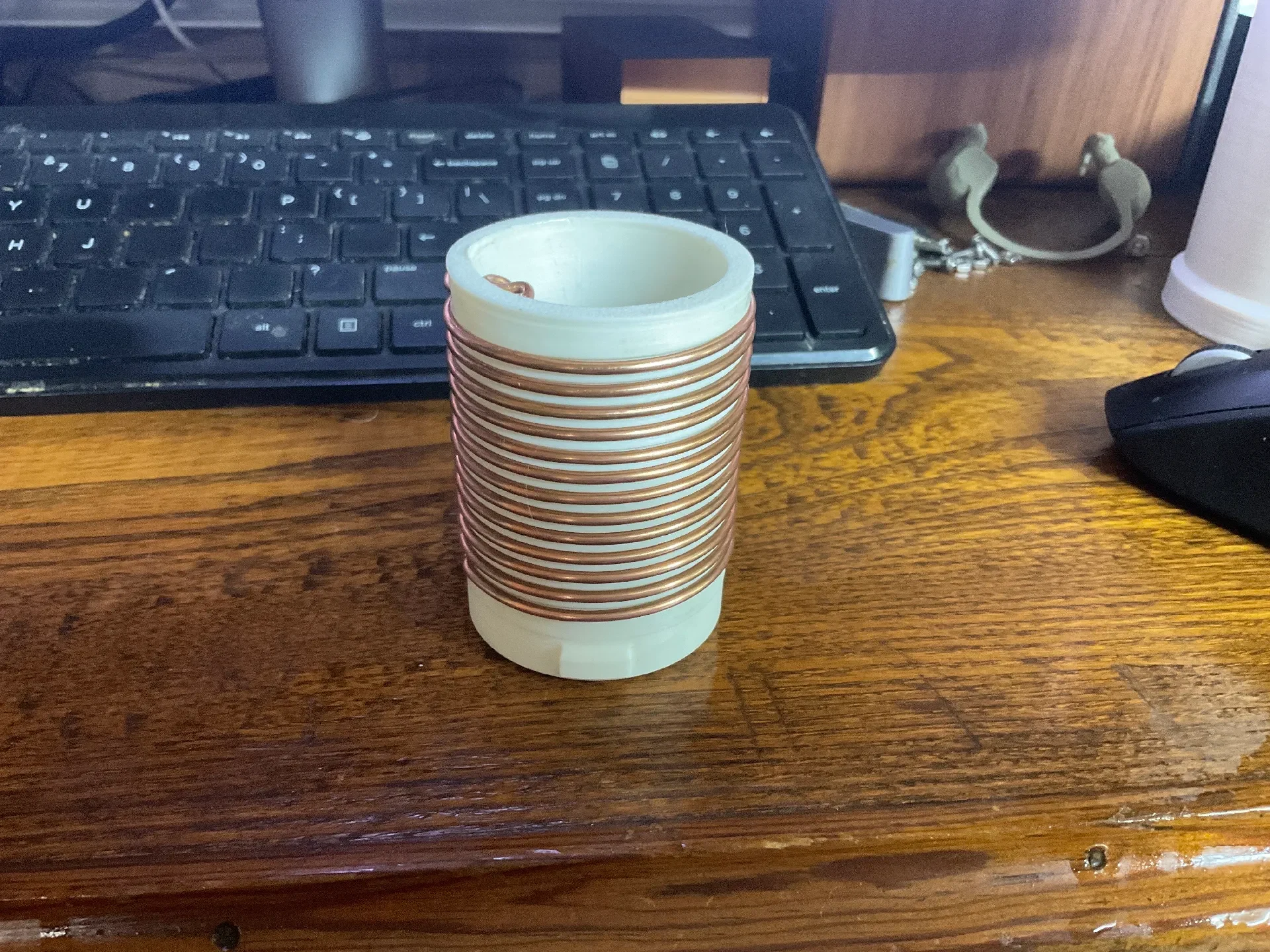

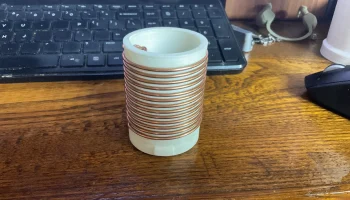

Я хотел сделать «многодиапазонную» вертикаль для активации POTA и мотокемпинга, не требующую тюнера. Я использую телескопическую стойку длиной 25 футов, которая предназначена для крепления к основанию с помощью тарзанки. Я был не против поменять нагрузочные катушки для достижения разных диапазонов. По сути, это позволяет мне использовать любую непроводящую опору для поддержки радиатора.

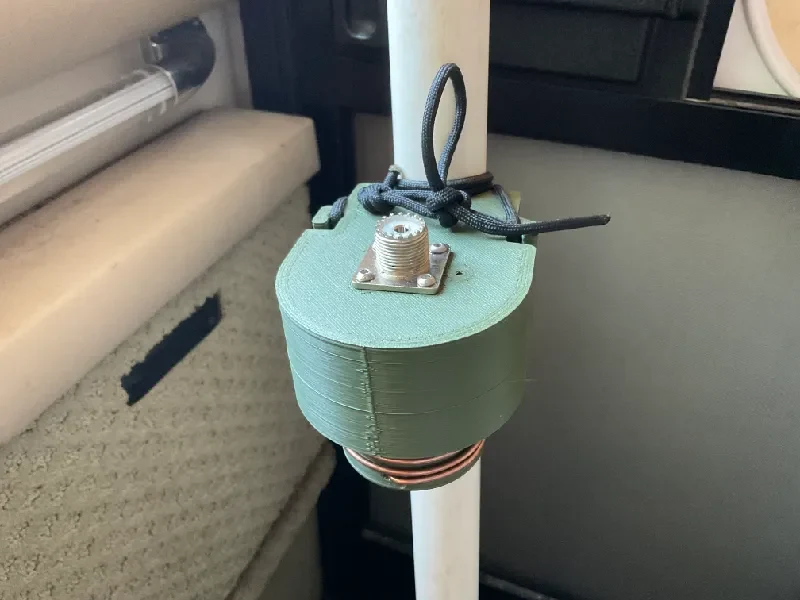

Один конец излучателя прикреплен к вершине телескопической стойки, а другой — к вершине катушки с помощью зажимов-крокодилов. Крепление на шасси SO-239 использует небольшую перемычку с зажимом типа «крокодил» для подключения к основанию катушки, а радиальные соединения подключаются к винтам, которые крепят разъем SO-239 к нижней части (изображения скоро)
Инструкции:
Посетите калькулятор индуктивности четвертьволновой антенны с нагрузкой — M0UKD — блог любительского радио, чтобы рассчитать необходимую индуктивность в зависимости от длины вашего излучателя и желаемой частоты.
Посетите https://www.translatorscafe.com/unit-converter/en-US/calculator/coil-inductance/, чтобы рассчитать необходимое количество витков и длину для катушки диаметром 50 мм. Например, для формы диаметром 50 мм 1 мкГн довольно близко к 4 виткам длиной 18 мм. Используйте целые витки и минимальную длину, умноженную на 3 мм на количество витков. Я начинаю с 4 мм за оборот.

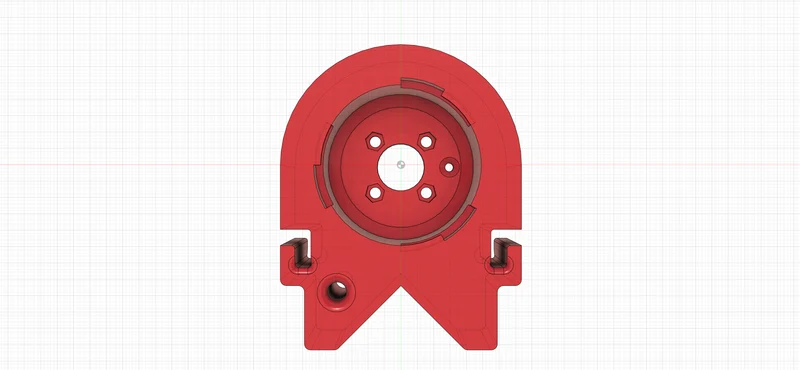

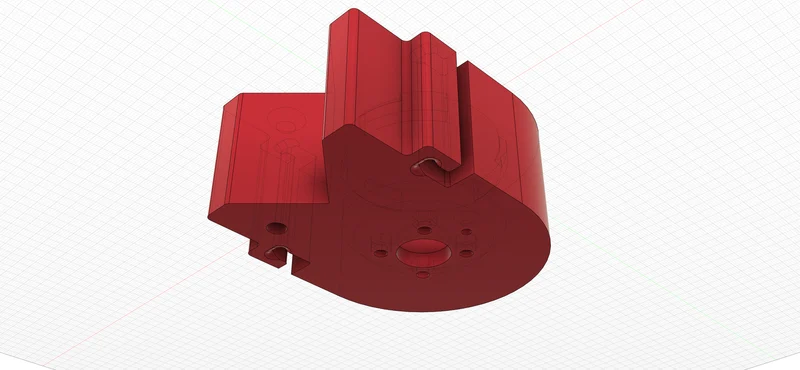

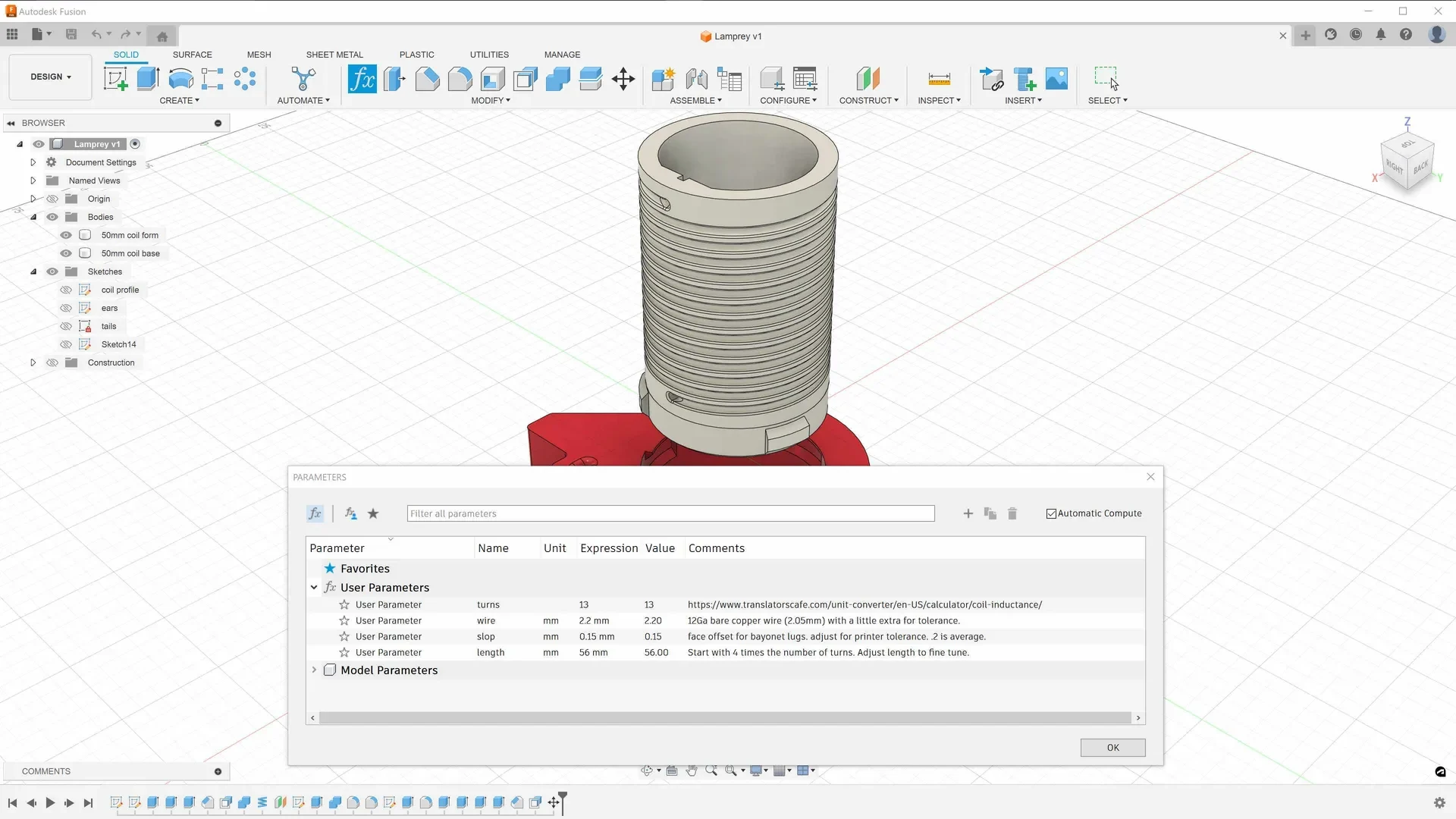

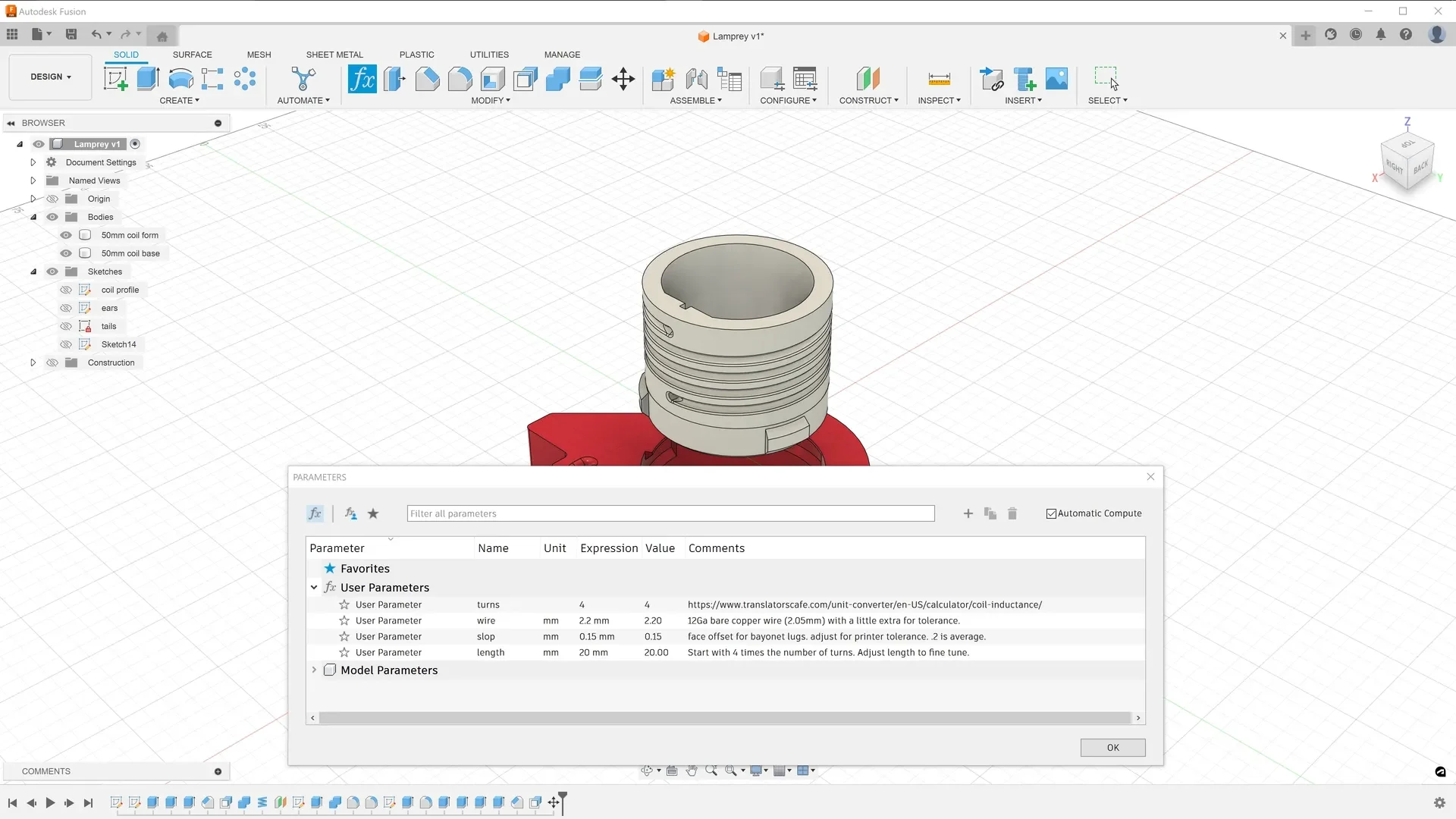

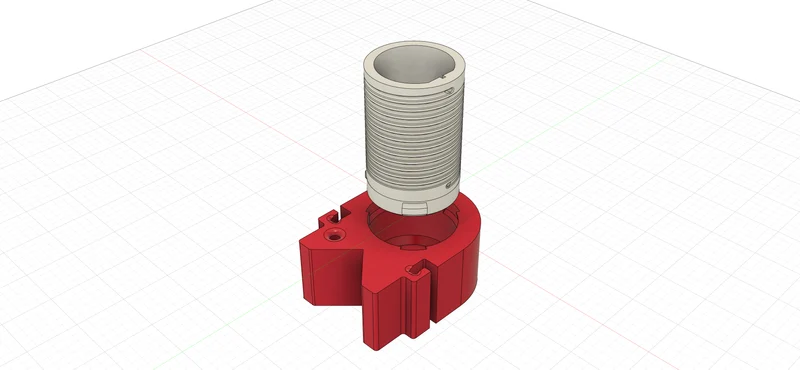

Если у вас есть катушка, соответствующая необходимой вам индуктивности, введите длину и количество витков в параметры чертежа Fusion 360. 3D-модель автоматически настроится соответствующим образом. Вам все равно придется подстроить антенну с помощью КСВ-метра или антенного анализатора, но это позволит вам довольно близко подойти к этому вопросу.
Это все еще метод проб и ошибок, но, надеюсь, это приведет к созданию лучшего инструмента. Конечно, из него получаются хорошие катушки!
73!
