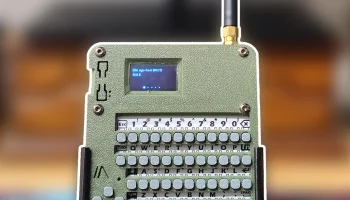

TextMesh (Heltec V3 Edition)

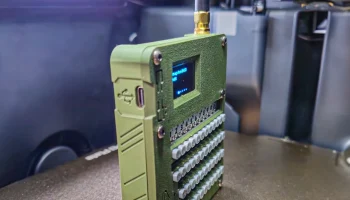

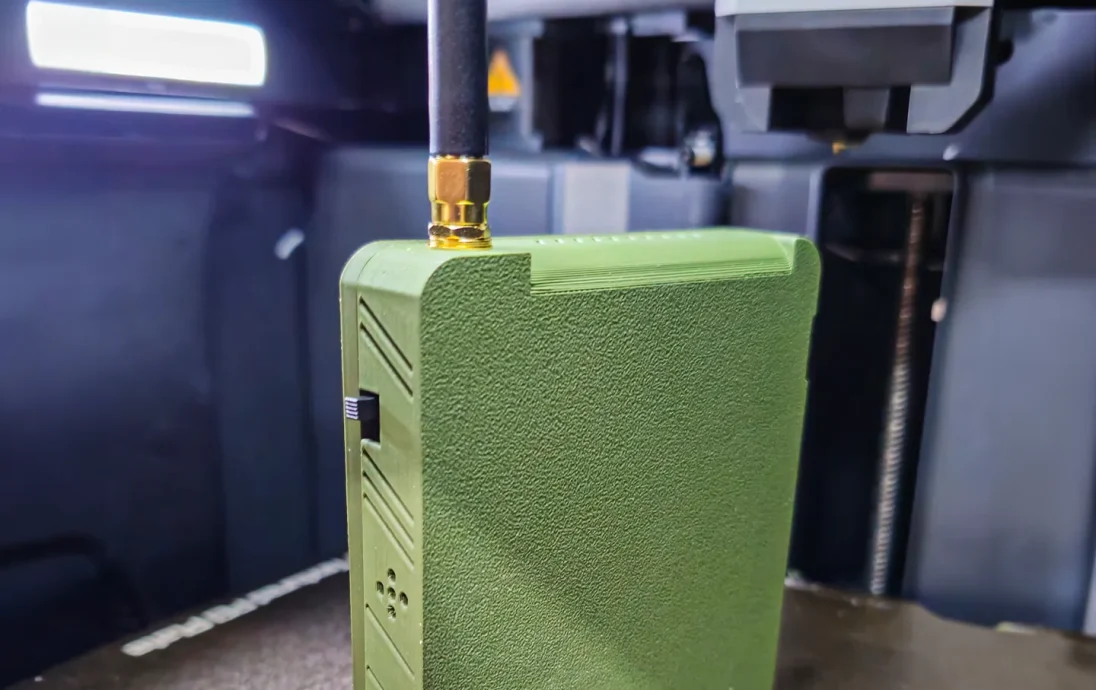

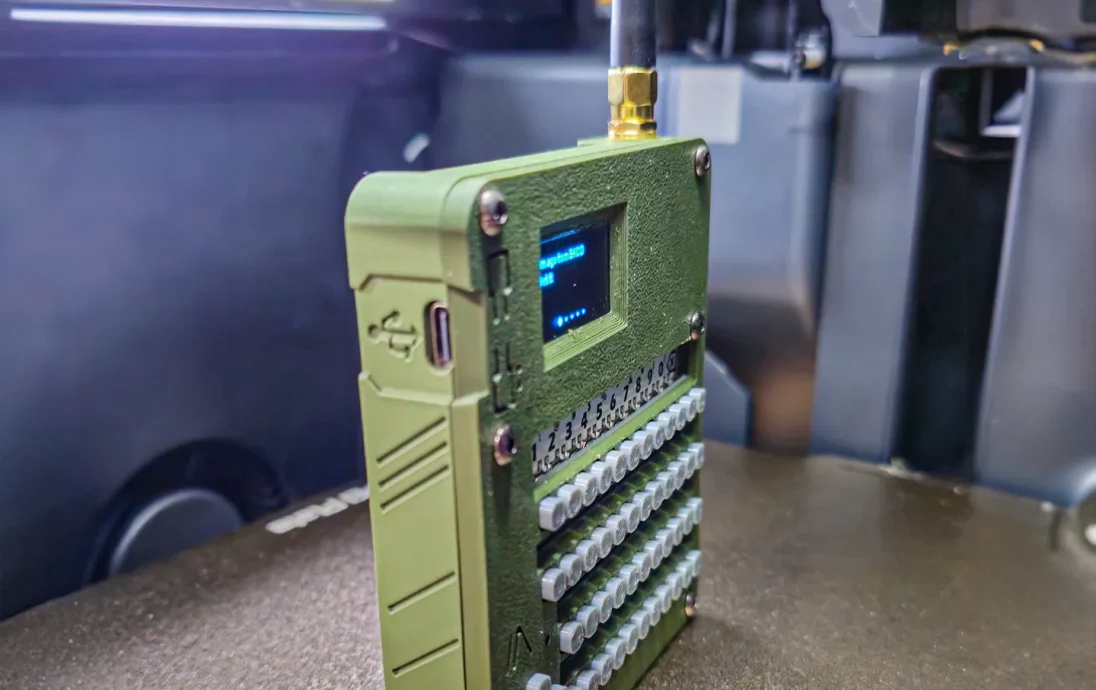

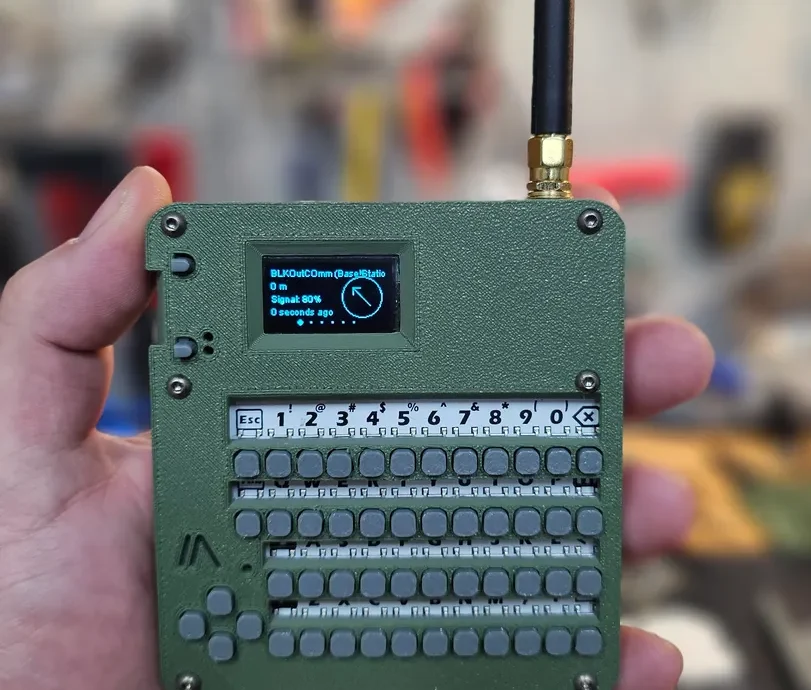

Устройство TextMesh, созданное на базе Heltec LoRa V3, предлагает основные функциональные возможности в портативном автономном исполнении. Оснащенный GPS, зуммером, аккумулятором емкостью 3000 мАч, клавиатурой и выключателем питания, он прост, но эффективен.

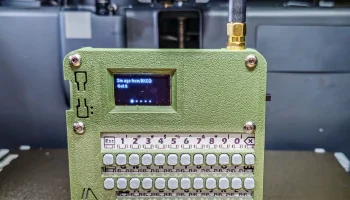

Корпус был разработан с учетом простоты, что обеспечивает удобство печати и сборки. Отсутствие необходимости в акриловой крышке клавиатуры или сложной конструкции кнопок благодаря сквозному вырезу обеспечивает четкую видимость оригинальных букв на печатной плате M5Stack CardKB, что позволяет любому пользователю немедленно использовать ее.

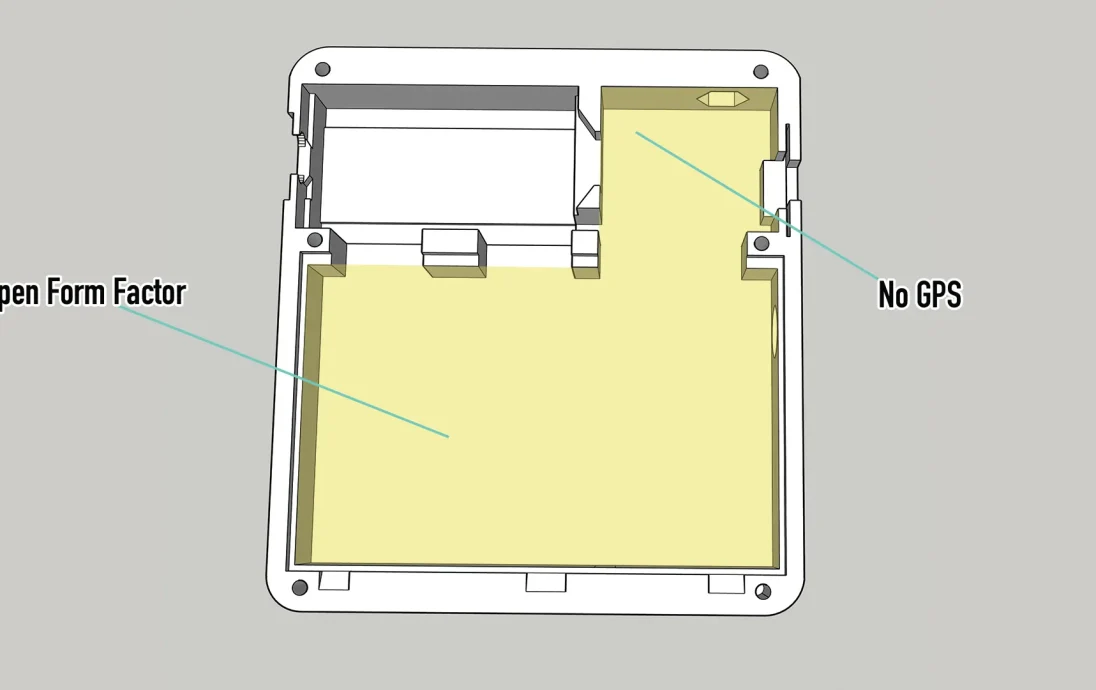

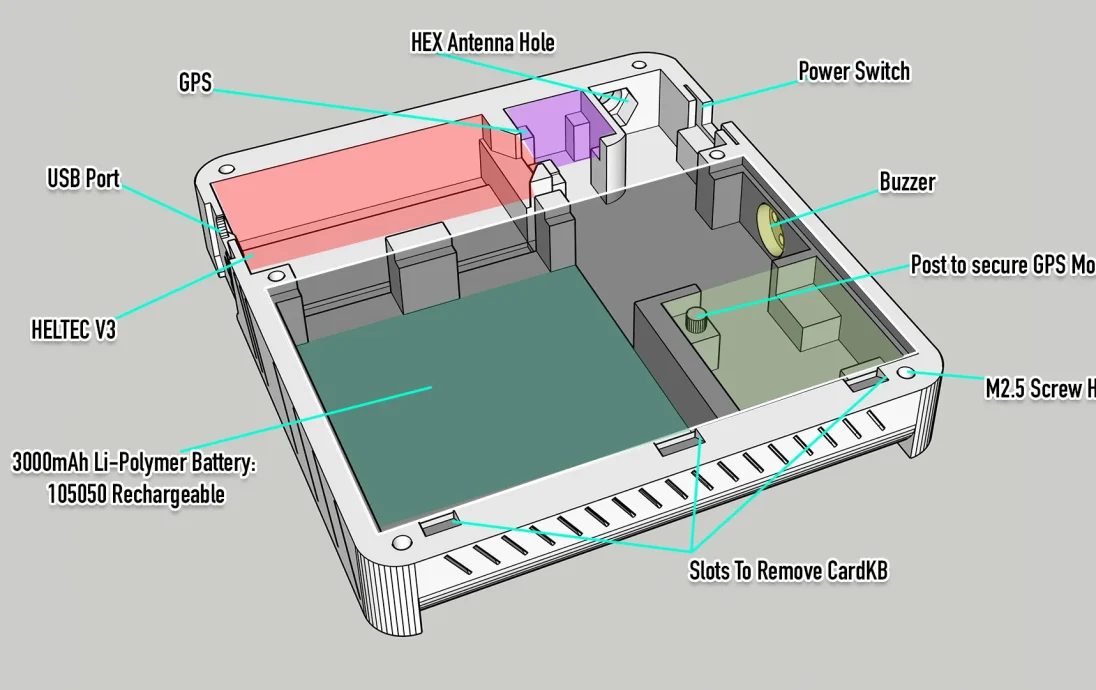

Задняя основа (2 версии): у вас есть варианты как для задней, так и для передней обложки. Стандартная задняя база плотно вмещает указанные детали, а альтернативная база предлагает открытый форм-фактор для индивидуальной настройки, хотя в этом случае требуется самостоятельное закрепление компонентов.

ИЛИ

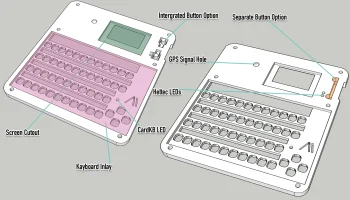

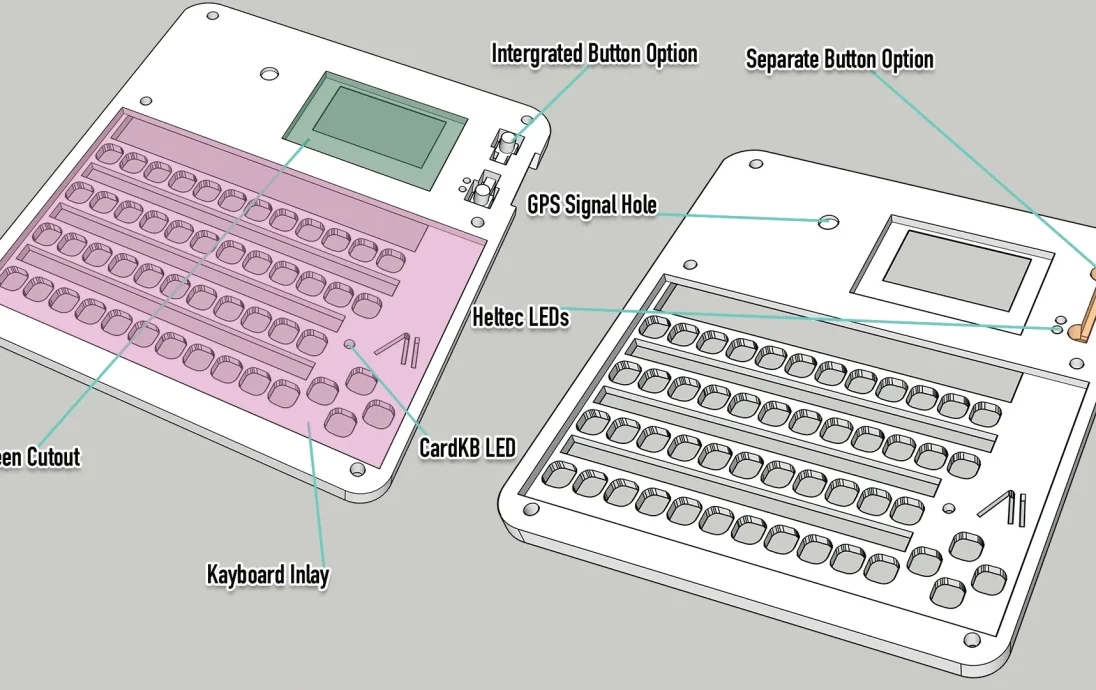

Передняя крышка (2 варианта). Для передней панели вы можете выбрать между встроенными кнопками для взаимодействия с пользователем и функциями сброса на плате Heltec ESP или выбрать дизайн с вырезами для дополнительных кнопок, позволяющий персонализировать цветные кнопки, выступающие из корпуса.

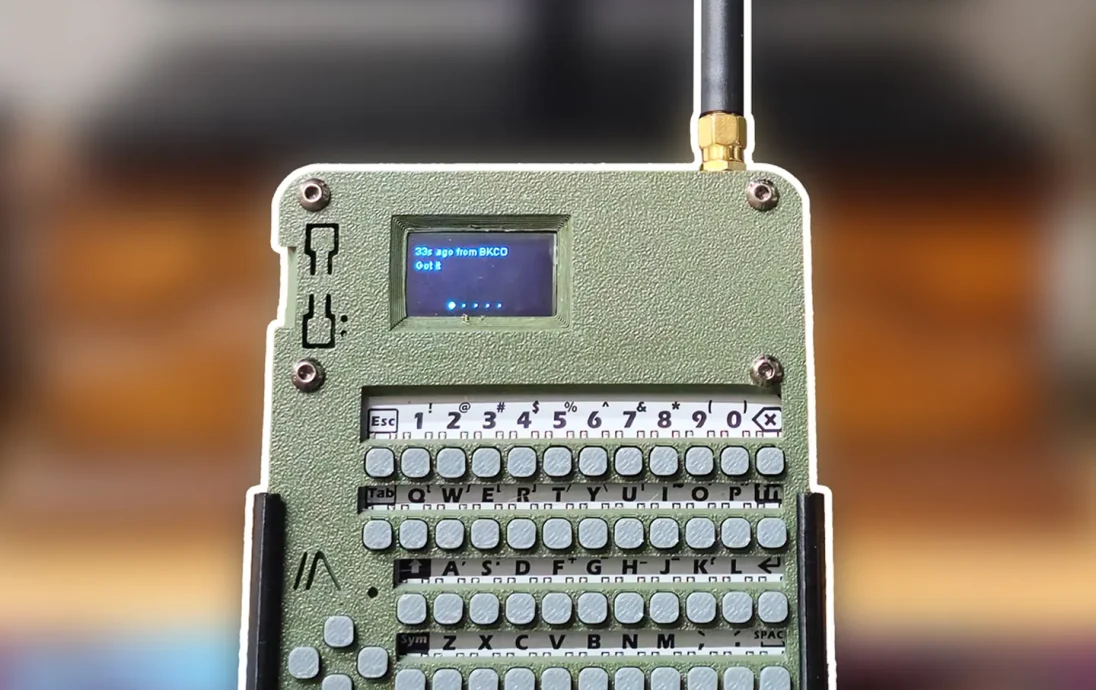

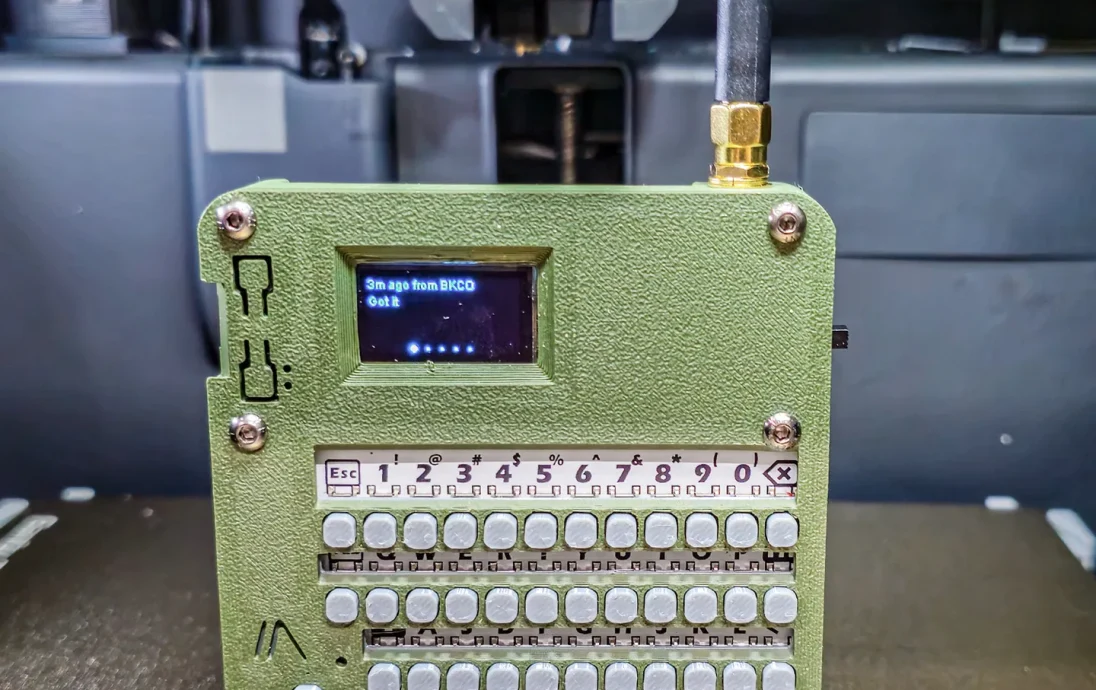

Подгонка и отделка: Хотя может показаться, что отверстия для клавиатуры на передней крышке не совпадают с CardKB перед сборкой, этот продуманный дизайн обеспечивает максимальную видимость напечатанных букв на печатной плате. Будьте уверены, несмотря на внешний вид, каждая клавиша нажимается так, как и предполагалось.

Винты предназначены для фрикционной посадки, что позволяет пользователям выбирать между размерами M2,5 и M3 для плотного прилегания. Альтернативно можно использовать обычные остроконечные шурупы. Чтобы обеспечить безопасность электроники и аккумулятора, отверстия расположены таким образом, чтобы предотвратить любые повреждения или проколы во время сборки.

Клавиатура: перейдите к «Конфигурация радио», затем «Конфигурации модулей» и выберите «Стандартные сообщения», чтобы активировать их. В поле «Разрешить источник ввода» введите «CardKB» без кавычек. При первоначальной загрузке узла Heltec вы можете увидеть сообщение «Модуль стандартных сообщений отключен». Просто нажмите кнопку сброса, и узел должен загрузиться правильно, и вы сможете начать печатать.

Дополнительная информация: Каждый раз, когда вы активируете устройство, появляется сообщение об ошибке, связанное с заранее запрограммированными сообщениями. Просто нажмите кнопку сброса на приборе, и это действие перезапустит устройство, устранив ошибку. У вас есть возможность использовать либо штыревые разъемы GPIO для GPS и Heltec, либо припаять провода непосредственно к печатной плате. Я экспериментировал с обоими методами, и корпус предназначен для размещения штыревых разъемов.

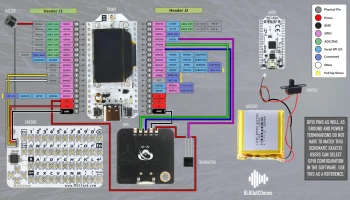

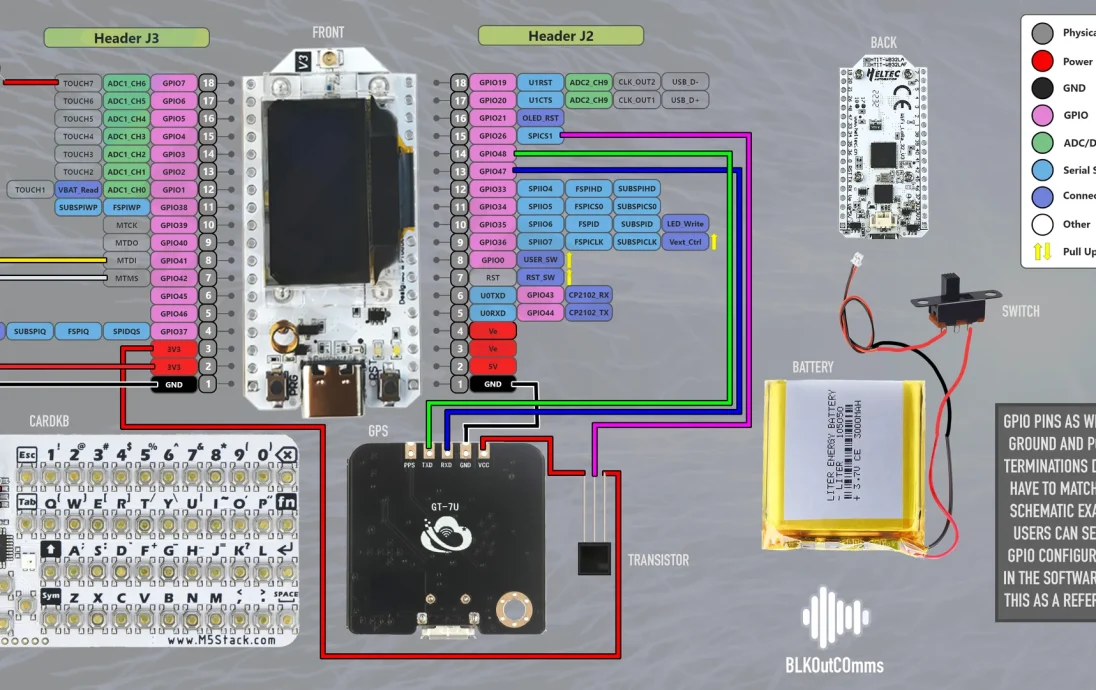

Ниже приведена схема подключения с подробным описанием конфигурации, которую я использовал для своей установки. Однако вы можете свободно настраивать выходы GPIO в программном обеспечении или выбирать предпочитаемую клемму питания или заземления для обеспечения гибкости.

Список запчастей для этой с��орки:

3000 мАч 105050 LiPo аккумулятор: https://amzn.to/3wVR5sL
Зуммер: https://amzn.to/498F4xq
Хелтек ЛоРа V3: https://amzn.to/43nry7Q
GPS-модуль: https://amzn.to/3IBW7NA
2-позиционный переключатель: https://amzn.to/3IDWSFO
Транзистор: https://amzn.to/3IG1nj6
Карта M5StackKB: https://amzn.to/43kNUGV

Похоже, чт�� у Amazon нет постоянного запаса CardKB, поэтому я заказываю их и здесь: https://www.mouser.com/ProductDetail/M5Stack/U035-B?qs=vvQtp7zwQdP58CzuvFQT0A%3D%3D

Печать: я выбрал PETG при печати задней части и передней обложки, хотя PLA, ABS или другие материалы являются жизнеспособной альтернативой.

Что касается кнопок клавиатуры и кнопок пользовательского интерфейса, я рекомендую ТПУ из-за его гибкой посадки и тактильных ощущений при наборе текста. Хотя я тестировал другие ��атериалы, ТПУ неизменно дает лучшие результаты.

Использование стандартных настроек BambuLabs P1S с высотой слоя 0,20 и заполнением 25% оказалось для меня успешным. Однако не стесняйтесь экспериментировать с этими настройками для достижения оптимальных результатов.

Примечательно, что этот отпечаток не требует какой-либо поддержки, что упрощает процесс печати.

Это знаменует собой мою первую попытку создать 3D-дизайн, адаптированный к реальному миру.
