Спиральная ваза Gridfinity в OpenSCAD

Gridfinity от Зака ​​Фридмана — это спецификация дизайна с открытым исходным кодом для органайзеров для печати, позволяющая оптимизировать рабочий процесс магазина. Я чувствовал, что предоставленные модели Fusion, хотя и позволяют изготовить много контейнеров, ограничены. Они не являются полностью параметрическими и часто имеют ошибки перестроения. Таким образом, я разработал действительно параметрическую версию.

Это расширение этой ��ерсии, которое позволяет печатать файлы в режиме вазы. Режим «Ваза» — это одна непрерывная линия нити, что позволяет значительно сократить время печати и снизить расход нити. Основным недостатком других реализаций режима ваз Gridfinity является то, что из баз можно создавать только контейнеры размером 1x1. Я обошёл эту проблему, отделив основы от корзины. Это означает, что это отпечаток, состоящий из нескольких часте��, поэтому потребуется некоторая сборка и суперклей, но, надеюсь, экономия времени и нити компенсирует это. (На самом деле, вам не обязательно печатать каждую основу, так как некоторые из них не нужны для поддержки контейнера, поэтому таким образом вы можете сэкономить еще больше нити)

Инструкции:

Отредактируйте глобальные параметры в скрипте или с помощью настройщика. Важно изменить размер насадки и высоту сл��я, чтобы он правильно нарезался с помощью слайсера.

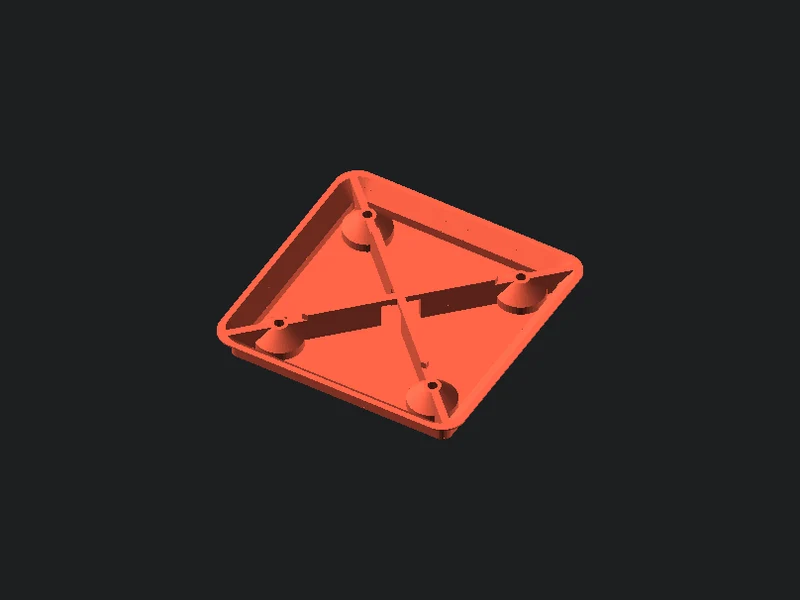

Создайте единую базу с помощью командыgridfinityBaseVase(). Вам нужно сделать это только один раз и распечатать столько копий, сколько вам нужно, чтобы заполнить дно ваших корзин. (настоятельно рекомендуется установить настройку «полные отдельные объекты» в PrusaSlicer/SuperSlicer/Slic3r)

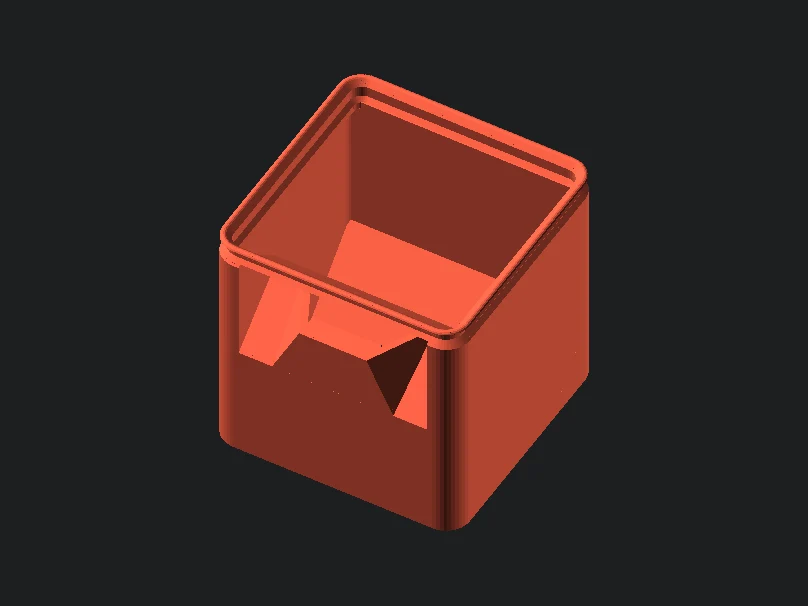

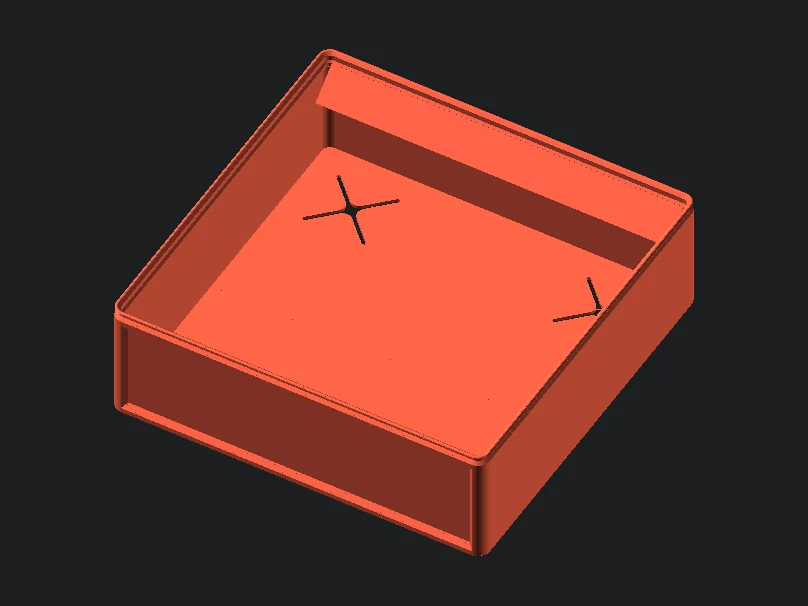

Создайте компонент bin с помощью функцииgridfinityVase().
Разрежьте и распечатайте файлы. Примеры STL, проектов PrusaSlicer и GCODE приведены для иллюстрации того, как должен выглядеть результат.

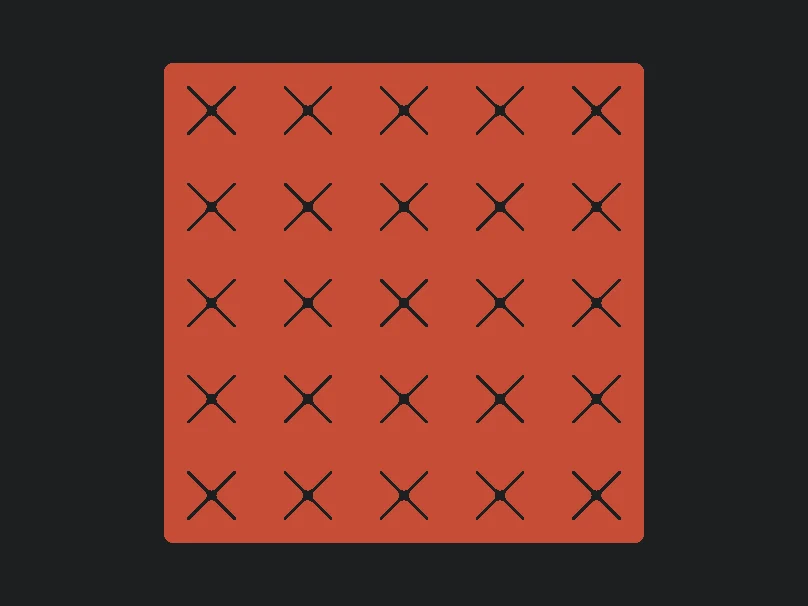

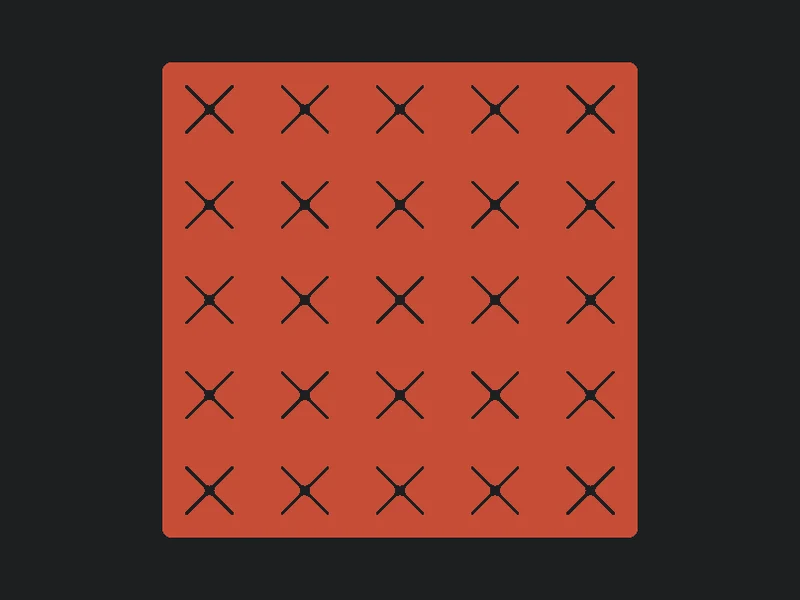

Приклейте основы ко дну контейнеров суперклеем. X-образные вырезы идеально выровняют основания.

Актуальные сценарии и документацию можно найти в репозитории Github. Сценарий режима вазы находится внутри папкиgridfinity-spiral-vase. Я рекомендую клонировать весь репозиторий (включая регулярные перестройки Gridfinity), чтобы сохранить правильную файловую структуру.

Если у вас есть какие-либо проблемы или пожелания по функциям, не стесняйтесь создать проблему в репозитории или внести свой вклад в дискуссионный форум репозитория.

Кроме того, учитывая сложность моделей, мне бы хотелось увидеть ваши удачные фрагменты и отпечатки. Я не уверен, что изменения режима вазы полностью совместимы со всеми слайсерами, поэтому видеть успешные отпечатки меня радует.
