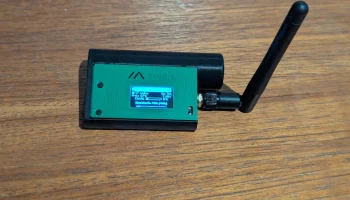

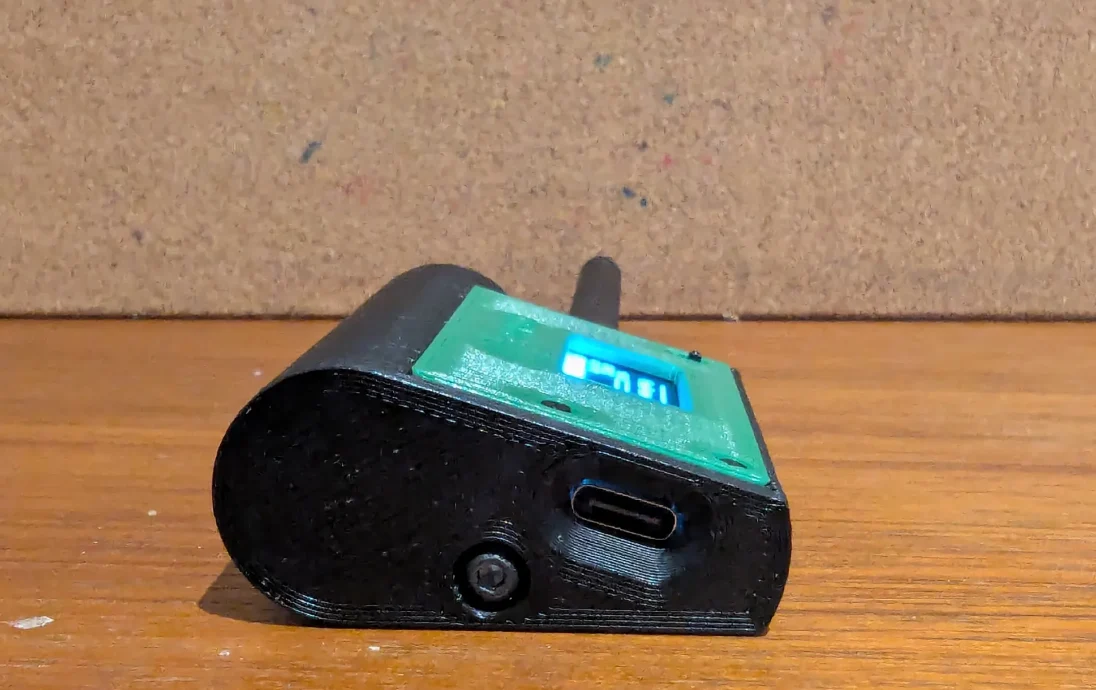

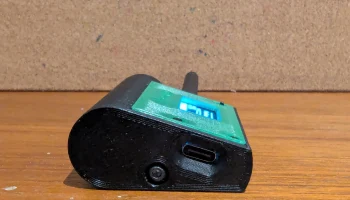

Компактный чехол Heltec V3 18650 для Meshtastic........

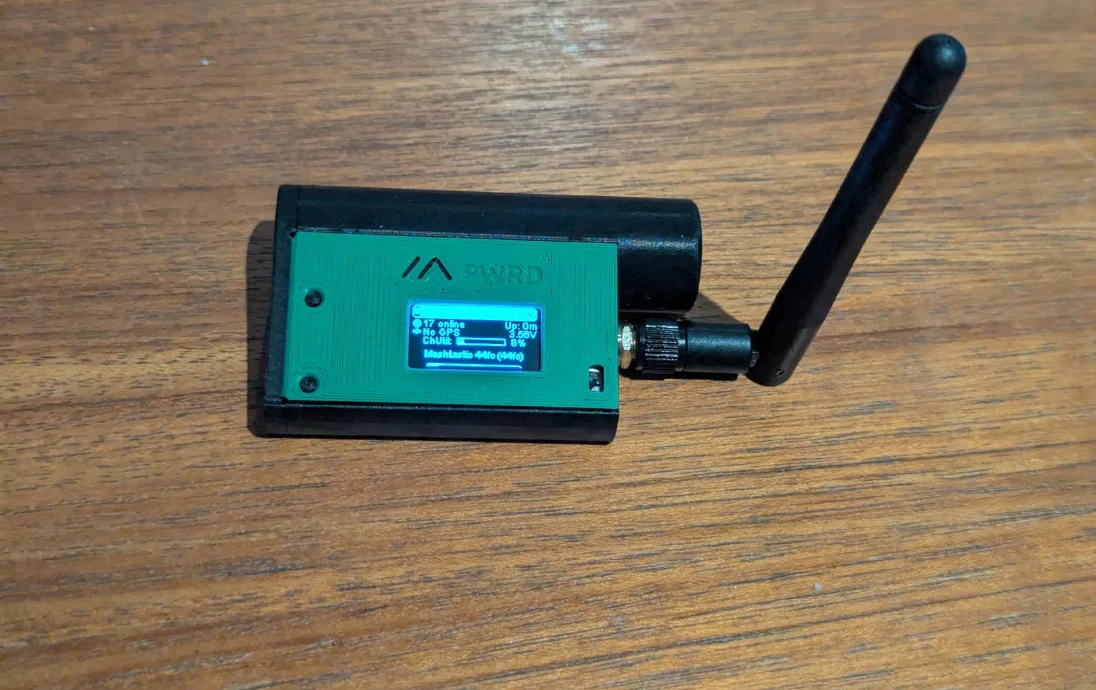

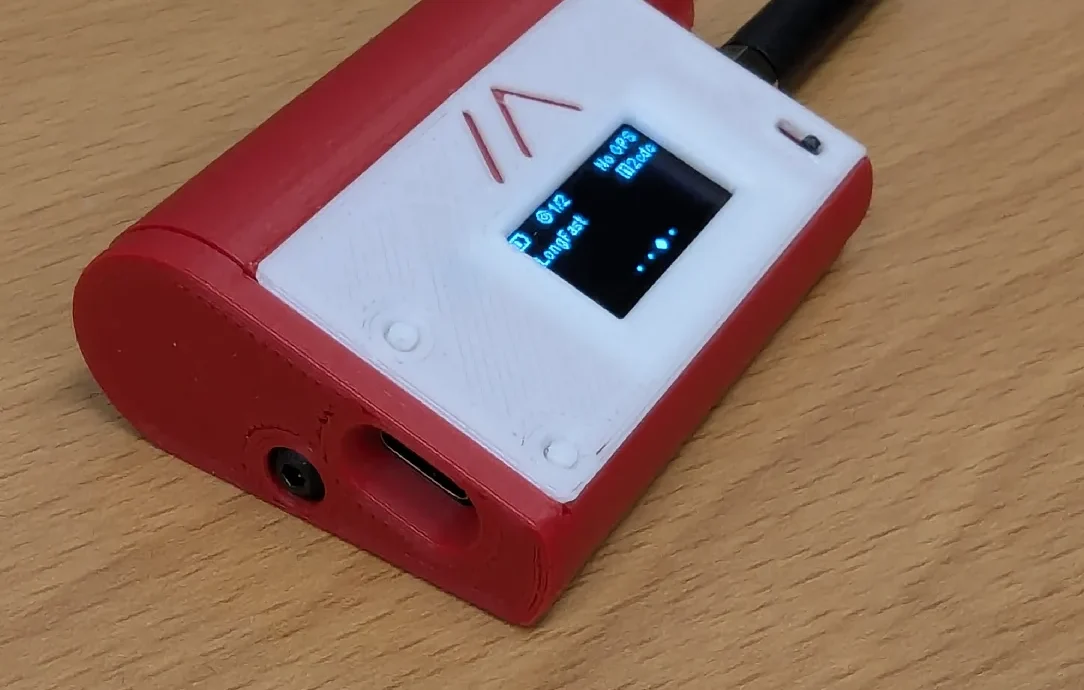

Мне нужен был компактный корпус для Heltec V3 и аккумулятора 18650. Я не смог найти тот, который мне понравился, поэтому я разработал его. Это было разработано в OnShape, если вы захотите внести некоторые изменения.

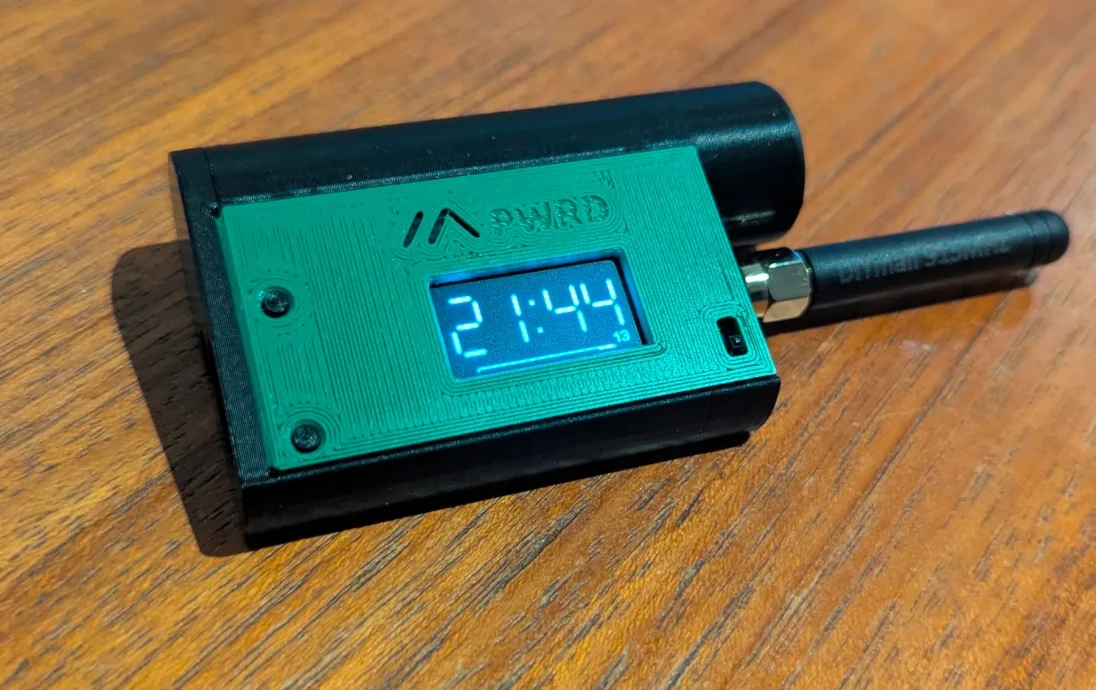

Особенности

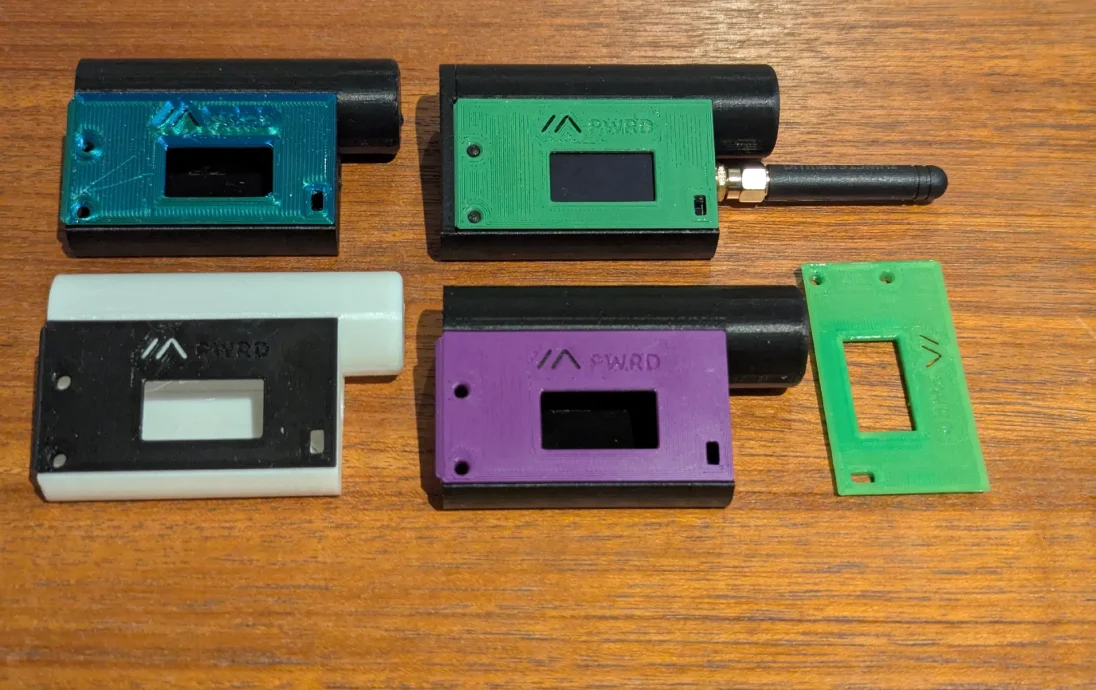

Сменная лицевая панель
Выключатель батареи

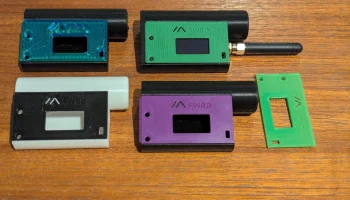

Большая внешняя антенна (основание 13 мм)
Требуется минимальное оборудование

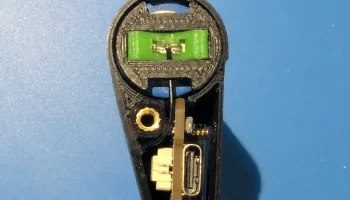

Прокладка кабеля
Сменный аккумулятор
Печатные клеммы аккумулятора
спецификация
Комплект Heltec V3 с разъемом для аккумулятора, пигтейлом SMA и антенной
Винт M3 4-8 мм
Вставка для термофиксации M3 (диаметр 4 мм или 5 мм) *опционально
Переключатель SS12D00 (3-контактный 1P2T, ручка 3 мм) *опция
Термоусадочная изоляция (1-2 мм) *опционально.
Дополнительный провод 28AWG *опционально

Все модели можно распечатать в их текущей ориентации и они не требуют поддержек. Сюда входит основная часть, предназначенная для вертикальной печати. Орлиный глаз заметит, что что-то блокирует отверстие антенны. Это встроенная опора моста.

Я использовал PLA для всего, кроме контактов аккумулятора. Я думаю, что они будут работать с PLA, но ABS или PETG придадут им желаемое качество пружины и с меньшей вероятностью сломаются.

Советы
Высушите нить. Допуски довольно строгие. капли и строки не помогут.
Выровняйте кровать. Лицевая панель будет хорошо смотреться, а основной корпус представляет собой высокий отпечаток, который можно поднять с кровати.
Руководство по сборке
Шаг 1. Параметры печати

Выберите файлы для вашего оборудования. Он был разработан для использования с указанным переключателем и вставкой M3 с внешним диаметром 4 мм. Если у вас нет переключателя, вы можете использовать глухую лицевую панель, чтобы закрыть отверстие. А если вы не хотите использовать вставку M3, существует версия с отверстием 2,7 мм, которая должна позволять винту M3 нарезать собственную резьбу.

Распечатать список
2 контакта аккумулятора (рекомендуется PETG или ABS)
2x клеммная база для аккумулятора
1x лицевая панель
1x нижняя пластина
2 кнопки (я использую длинную левую кнопку и короткую правую (сброс))
1x основной корпус
Поддерживающие прокладки — могут не потребоваться. Распечатайте по 2 штуки, если хотите подготовиться.
Шаг 2. Очистите отпечаток
Очистка струн
Снимите перемычки в отверстии антенны. (Острогубцы и маленькая отвертка отлично подойдут)
Очистите шестигранное отверстие, чтобы разъем SMA вошел ровно.
Шаг 3. Проверка соответствия компонентов.
Убедитесь, что плата вставлена до упора и проходит через разъем SMA. Возможно, вам придется закрутить гайку, чтобы протянуть ее.

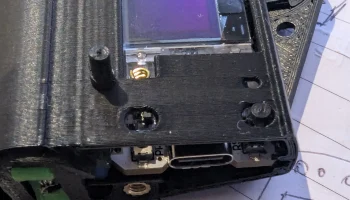

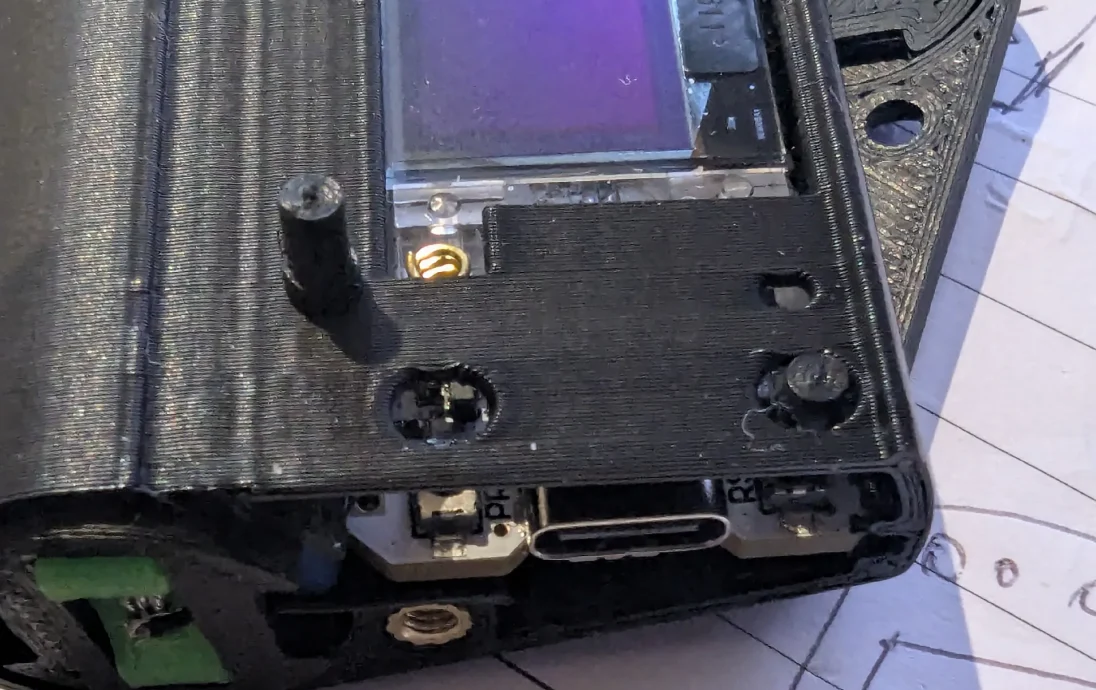

Установите термофиксирующую вставку
Шаг 4 — Положительный провод

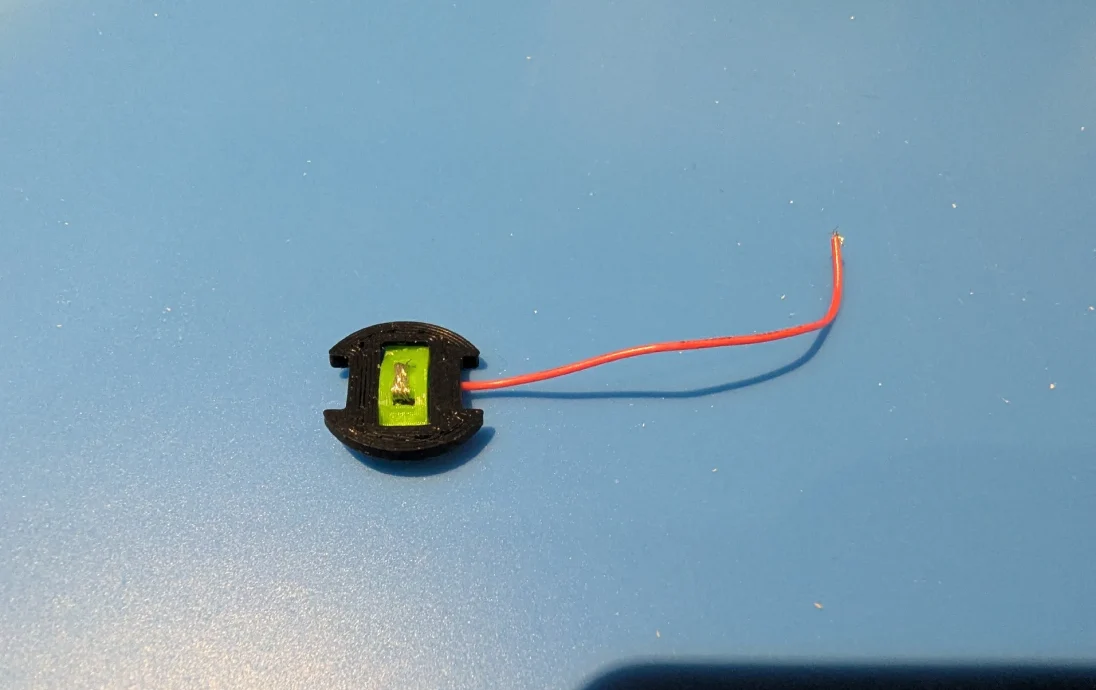

Возможно, вам понадобится дополнительный провод, кроме того, который входит в комплект Heltec. Для контактов аккумулятора зачистите 40 мм провода (10 мм на виток + 10 мм дополнительно). Скрутите пряди вместе и проденьте их через одну сторону основания клеммы и наружу прямоугольного отверстия.

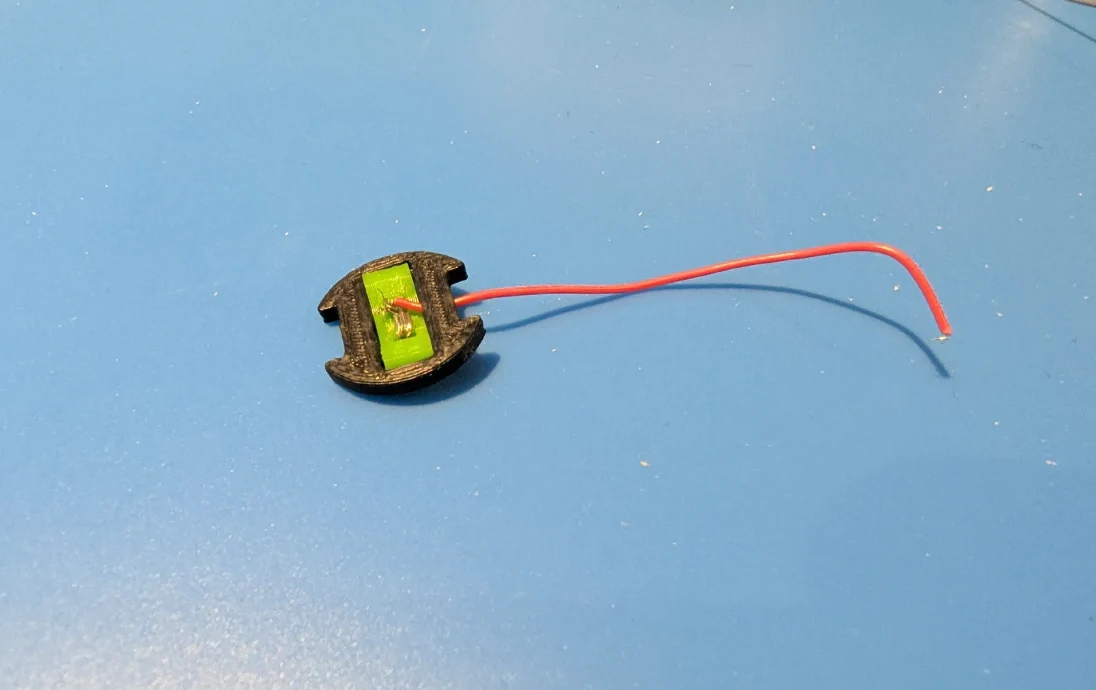

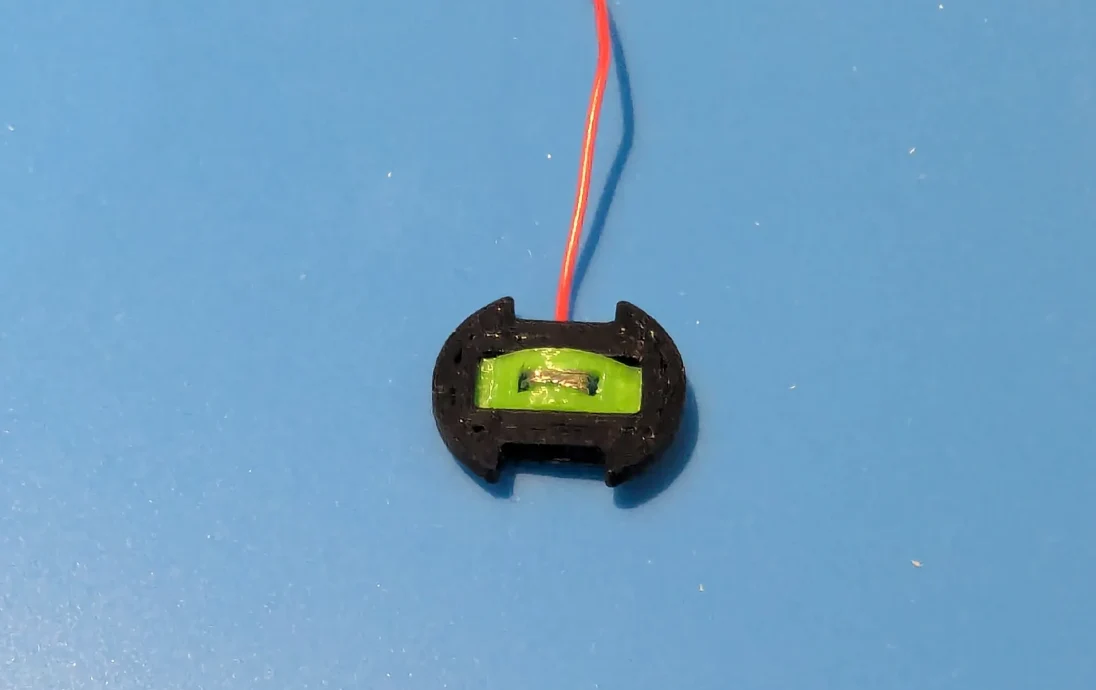

Пропустите провод через вогнутую сторону контакта аккумулятора и пропустите его через отверстия. Вам нужно оставить немного оголенной проволоки на вогнутой стороне, чтобы вы могли скрутить их вместе. Установите контакт в основание.
Поместите собранную клемму аккумулятора сверху аккумулятора, проложите положительный провод в основной корпус.
Наденьте корпус на батарею, надавив на клемму до конца. Снимите аккумулятор. Клемма должна оставаться на месте от трения провода. Если вы хотите более надежную фиксацию, вы можете использовать клей.
После установки вы можете установить разъем SMA, если еще этого не сделали. При использовании переключателя пропустите положительный провод под косичку разъема SMA и выведите его из отверстия переключателя.

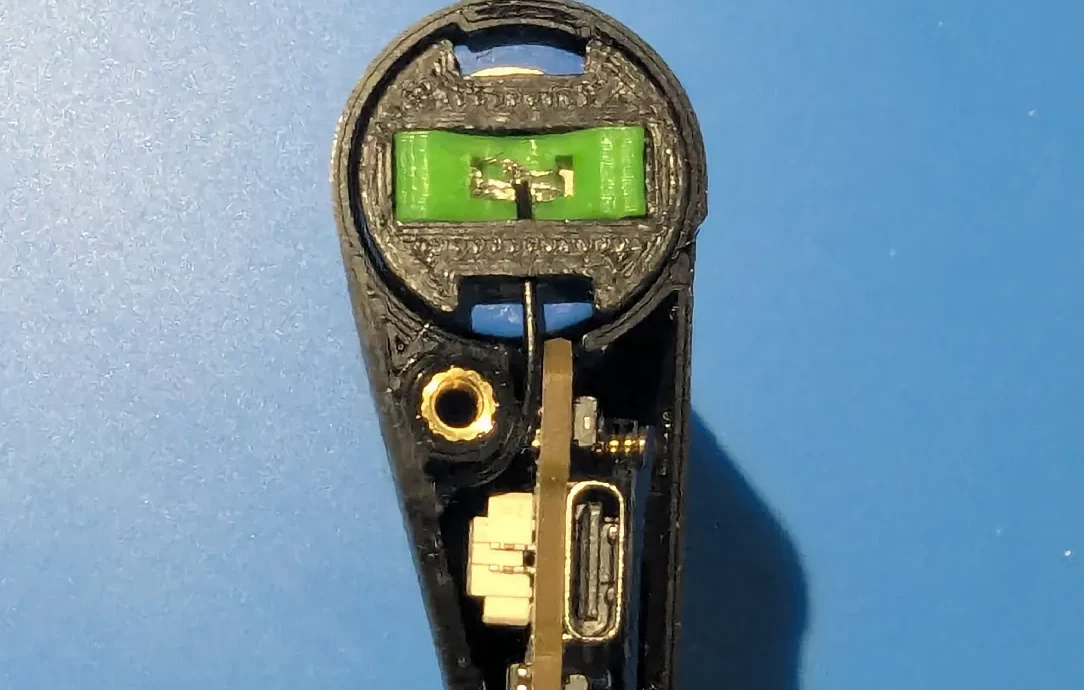

Отрежьте кабель аккумулятора JST до нужной длины. Разъем JST должен выступать примерно на 10 мм за нижнюю часть корпуса, положительный провод идет прямо к отверстию переключателя. Отрицательный провод прокладывается через петлю рядом с термофиксирующей вставкой внизу, затем проходит вокруг вставки и в батарейный отсек, где вам понадобится 40 мм оголенного провода (при условии, что вам нужны 3 витка).
Шаг 5 — Переключение
Отрежьте одну ножку и обрежьте две другие. Примечание: при установке две ножки переключателя находятся справа, чтобы они не касались печатной платы. (Включенное положение находится вдали от антенны)
Припаяйте 2 провода и изолируйте их соответствующим образом (термоусадка, лента, клей).
заправьте провода, согните их влево.
Шаг 6 — Прокладка кабеля и отрицательный провод
