nomadBox - корпус Heltec V3, GPS, BME28

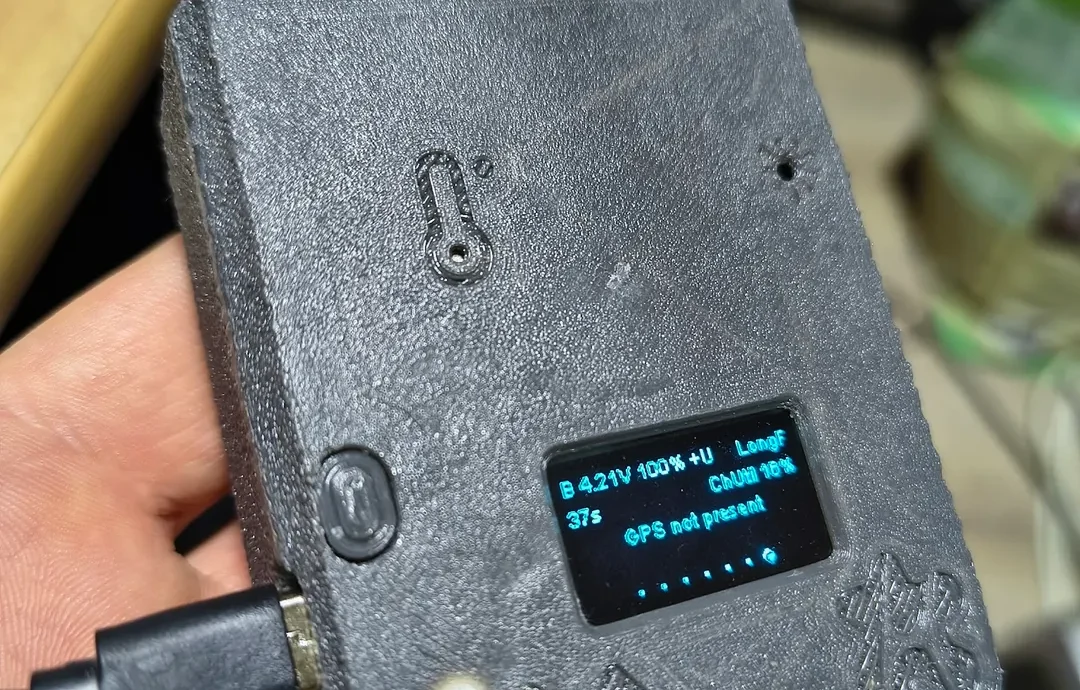

Чехол для Heltec WiFi LoRa 32 V3

Этот чехол предназначен для Heltec WiFi LoRa 32 V3 и включает в себя следующие компоненты:

Включенные компоненты:

GPS-модуль (НЕО-6М или GT-U7)

Переключатель включения/выключения (S3P = SRS3P, 19,4 x 5,6 x 5 мм) → Ссылка

Датчик GY-BME280

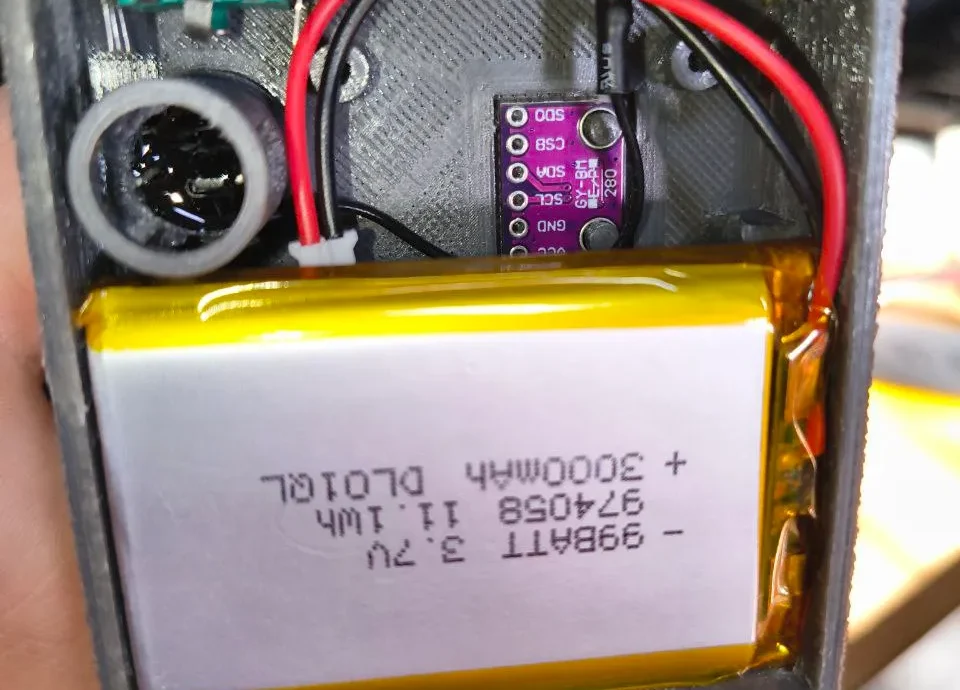

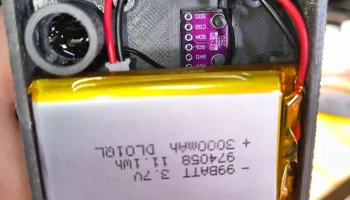

Аккумулятор емкостью 3000 мАч (974058)

З��ммер (12 мм)

EC11 поворотный энкодер

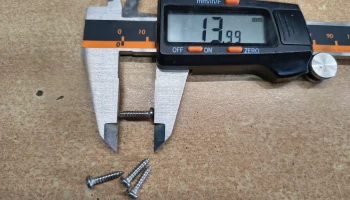

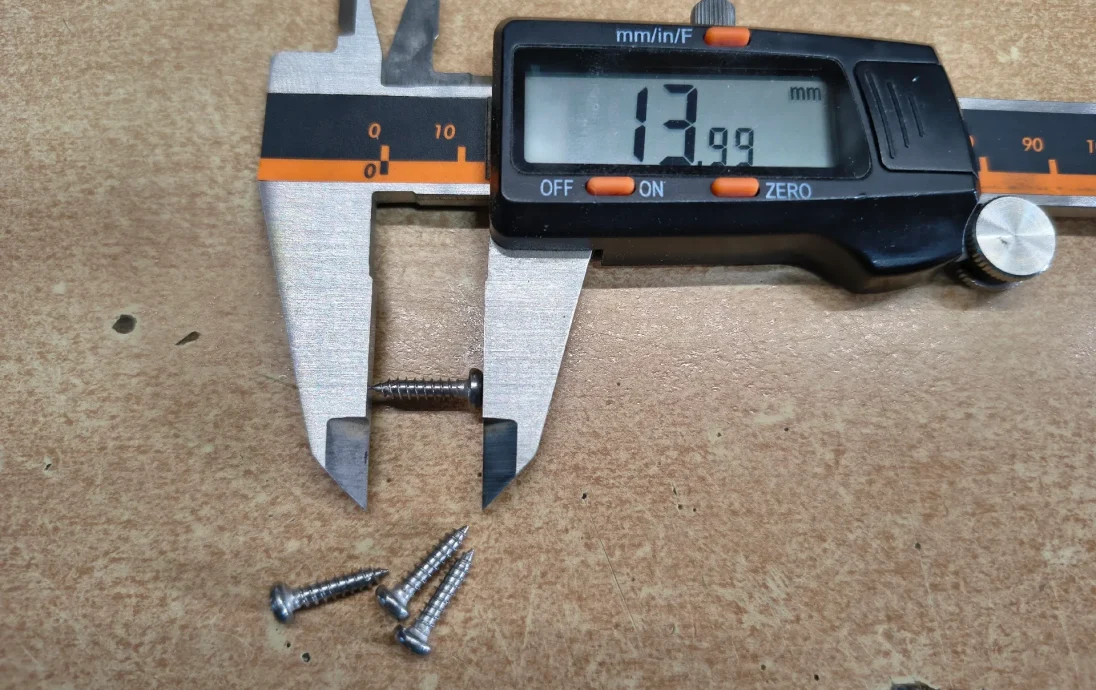

Требуемые винты:

4 винта M3 × 12 мм (длина резьбы) для листового металла → для крепления задней крышки

2 винта M2 × 4 мм для листового металла → крепление переключателя (такие же, как те, которые крепят дисплей Heltec)

2 винта для листового металла M2 × 4 мм → крепление платы Heltec (такие же, как и винты для крепления дисплея Heltec)

2 винта M3 x 6 мм (длина резьбы) для листового металла → крепление модуля GPS

2 винта M3 x 8 мм (длина резьбы) для листового металла → крепление модуля GPS с помощью держателя антенны GPS.

Инструкции по сборке:

Установите переключатель

Установите переключатель, как показано на фото.

Чтобы закрепить его, используйте винт M2 (такой же, как винт крепления дисплея Heltec).

Установите поворотный энкодер EC11 и зуммер.

Сначала вставьте поворотный датчик EC11.

Затем вставьте зуммер в гнездо.

Закрепите зуммер с помощью застежки зуммера — она будет удерживаться на месте задней крышкой.

Если крепление зуммера расположено слишком высоко, отрегулируйте его высоту с помощью наждачной бумаги.

Установите датчик GY-BME280

Поместите датчик в предназначенное для него гнездо.

Оплавьте две маленькие головки блока цилиндров паяльником, чтобы скрепить их.

При желании можно отрезать небольшой кусок пенопласта, чтобы закрыть датчик изнутри и защитить его от внутреннего тепла.

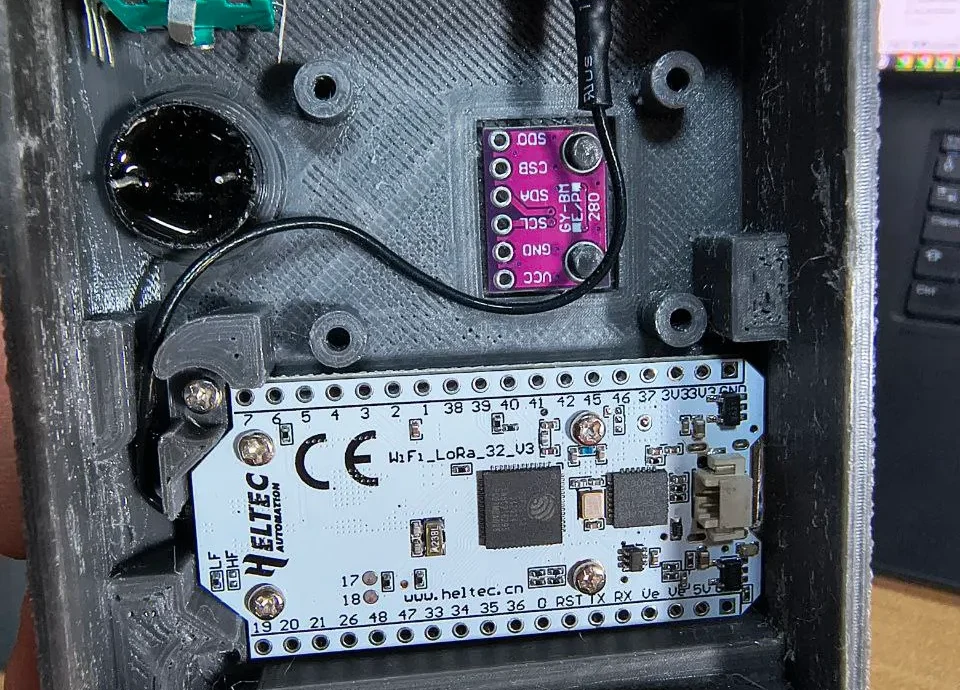

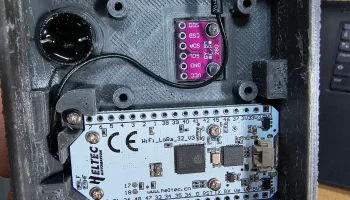

Установите плату Heltec

Используйте шайбу и винт M2 (того же типа, что и винты дисплея Heltec), чтобы закрепить плату.

Установите разъем SMA

вставьте разъем SMA на место, выкрутите винт

целесообразно установить резиновую шайбу между антенной и разъемом SMA, когда антенна вкручена на свое место, чтобы закрепить ее

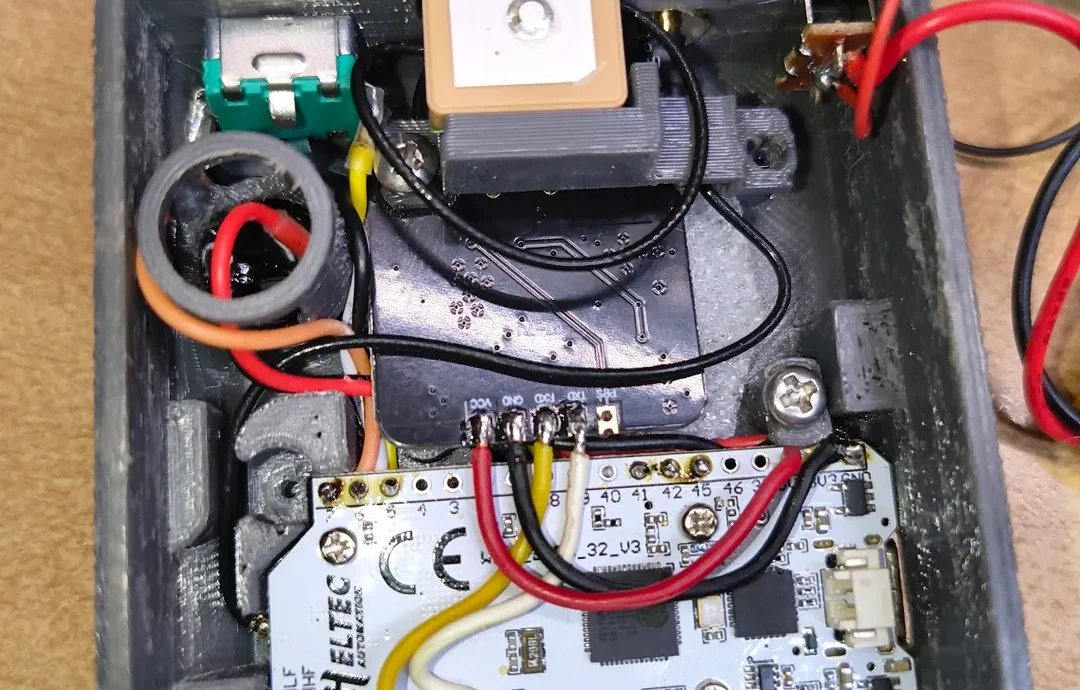

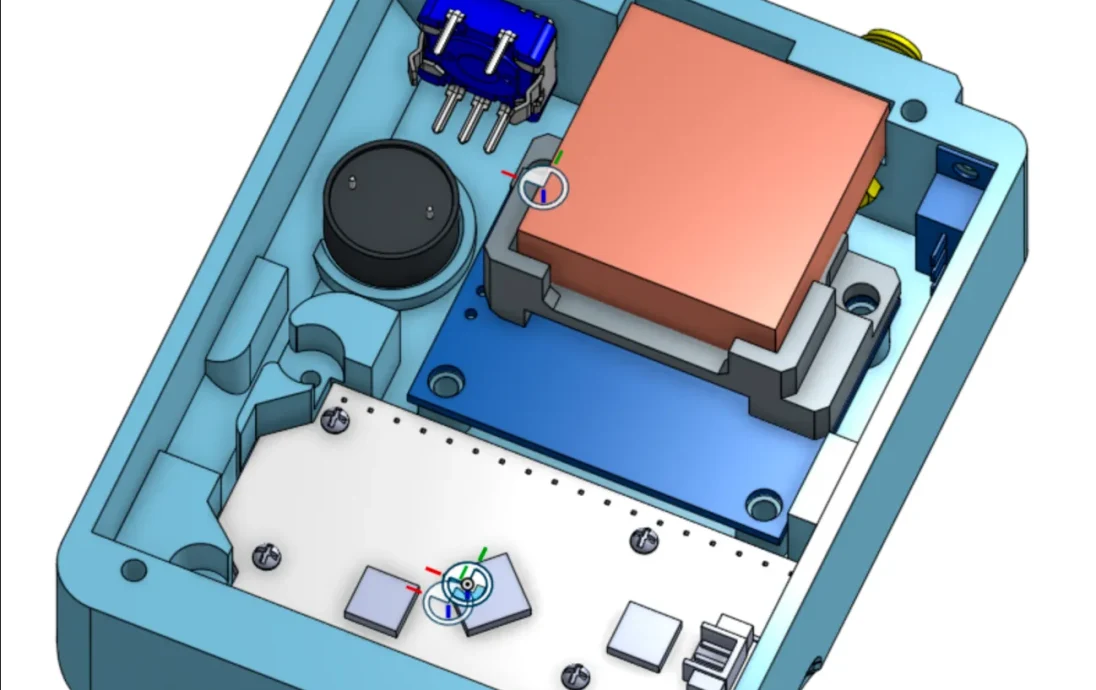

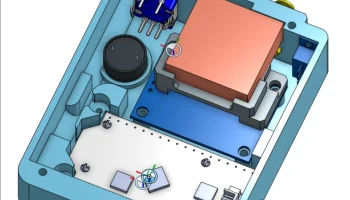

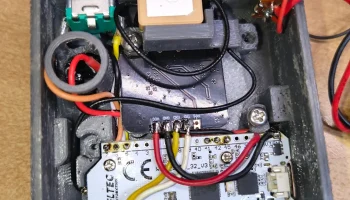

Установите плату управления GPS.

Ставим плату управления на место

Поместите держатель антенны GPS на плату управления GPS и затяните винты.

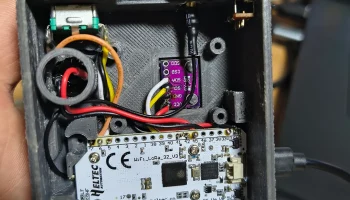

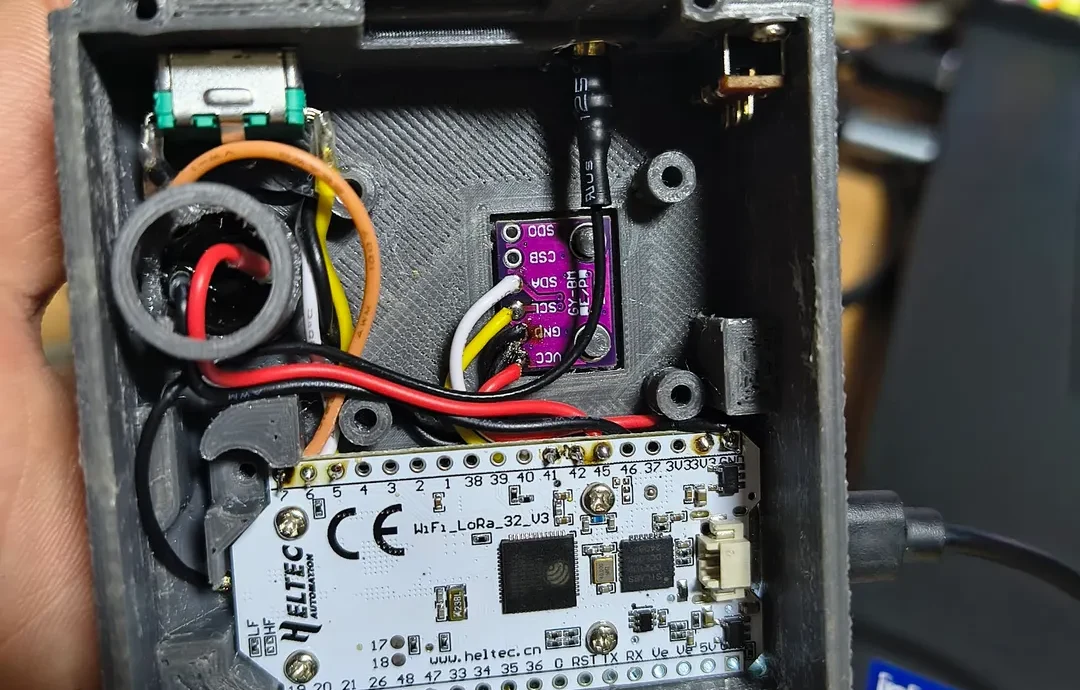

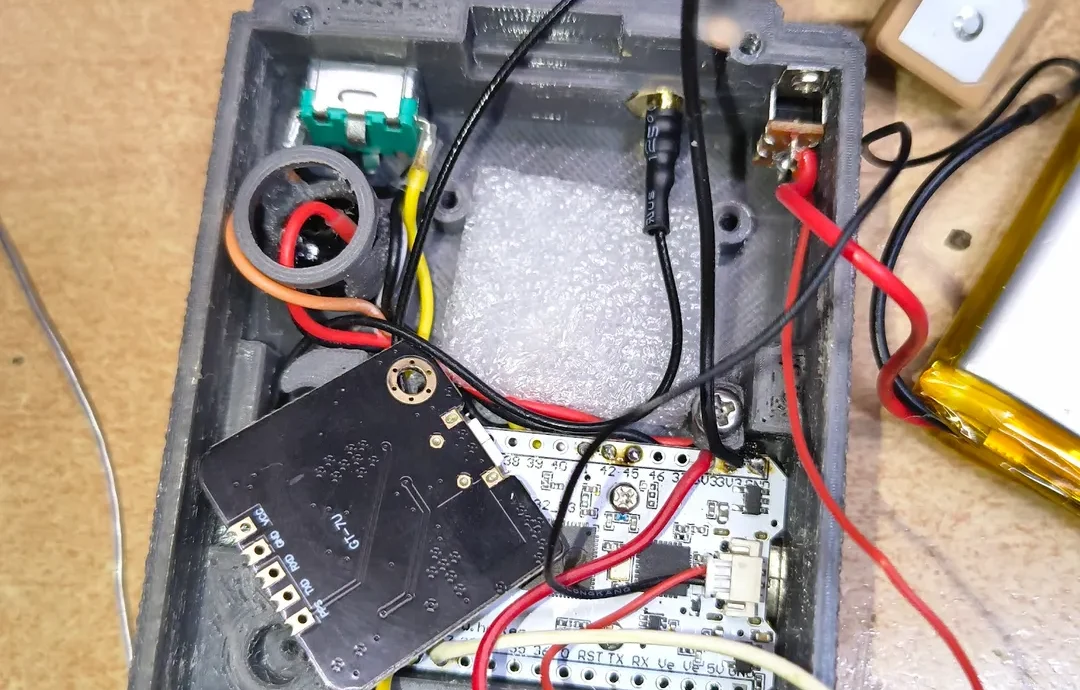

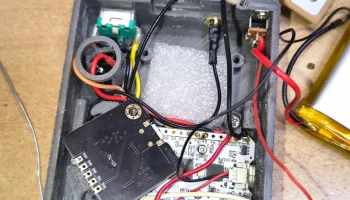

Проводка:

Изменения конфигурации:

Включить готовые сообщения в Android:
Включить зуммер:
Включить GPS:
Примечания:

Протестировано с GT-U7, подходит.

Дизайн печатался только один раз, поэтому могут потребоваться н��значительные изменения.

17.12.2025.
— добавлено отверстие под кнопку сброса, чтобы кнопка сброса не касалась пластика
