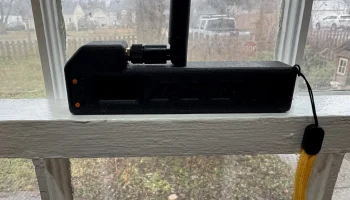

Тонкий чехол Heltec V3 для 18650

Редактировать 07.02.2026: Исправлена нижняя половина файла, чтобы удалить плавающие края, которые появлялись в Orca.

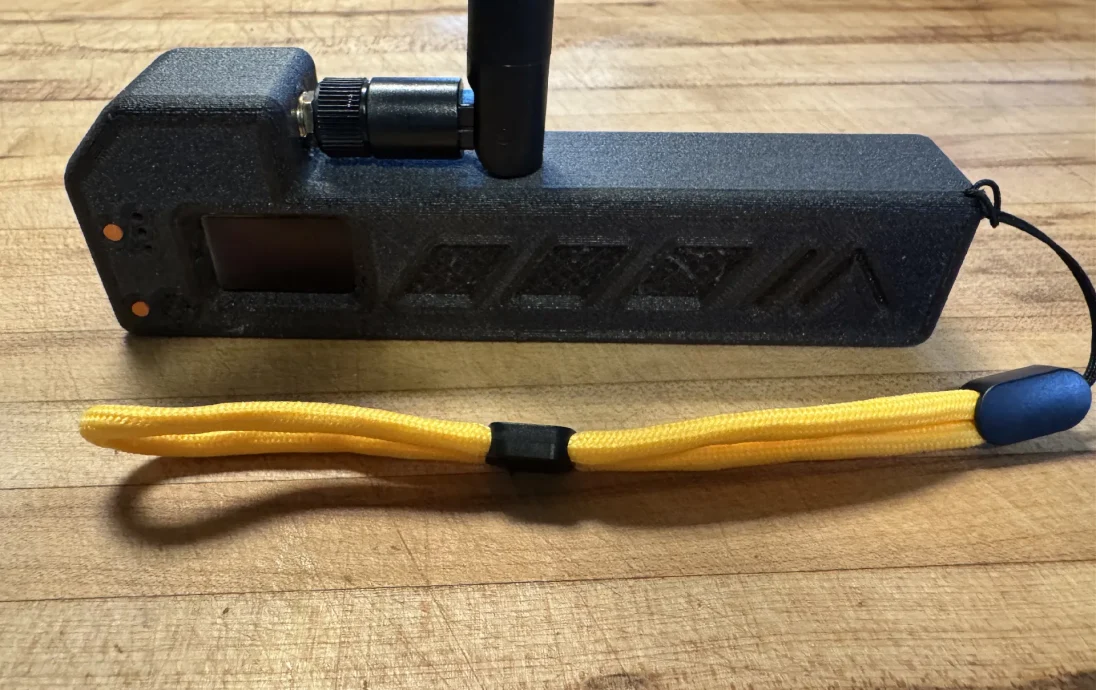

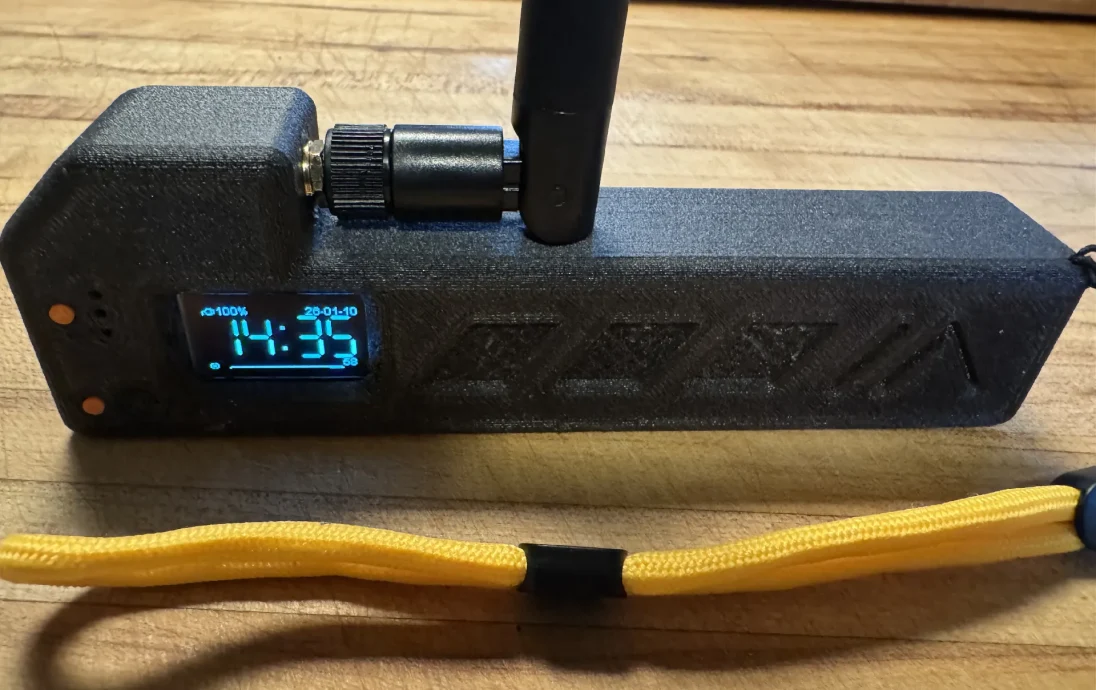

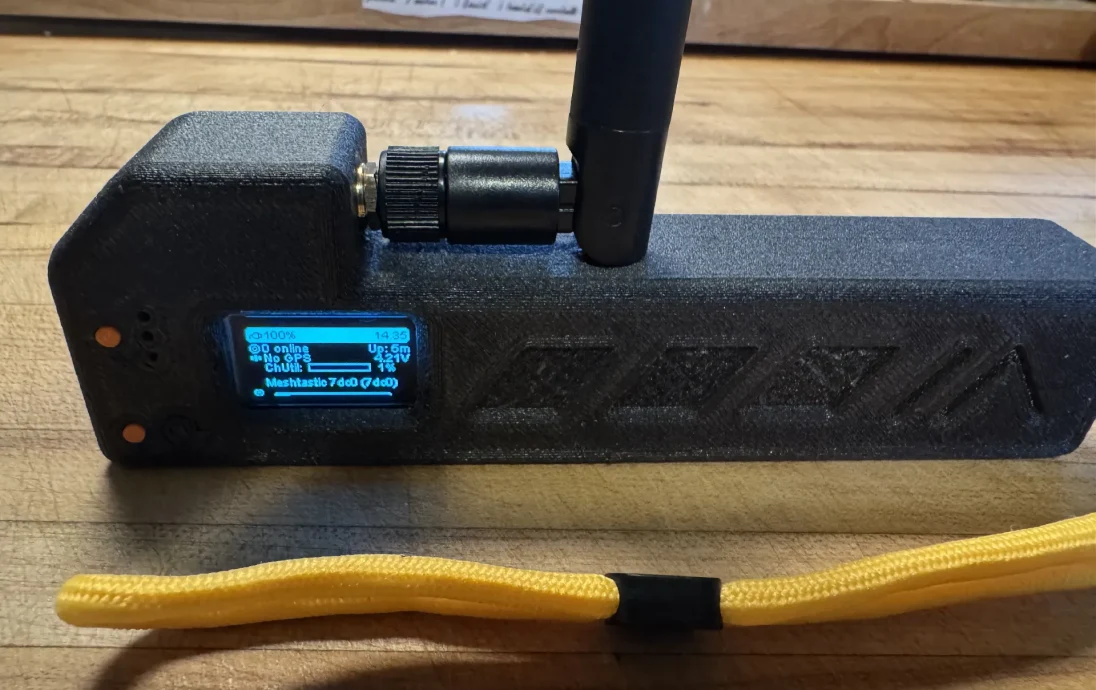

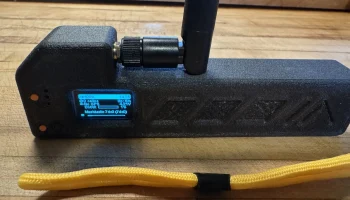

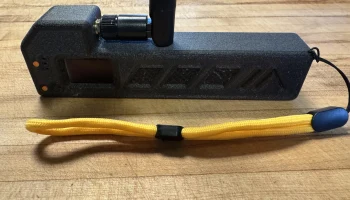

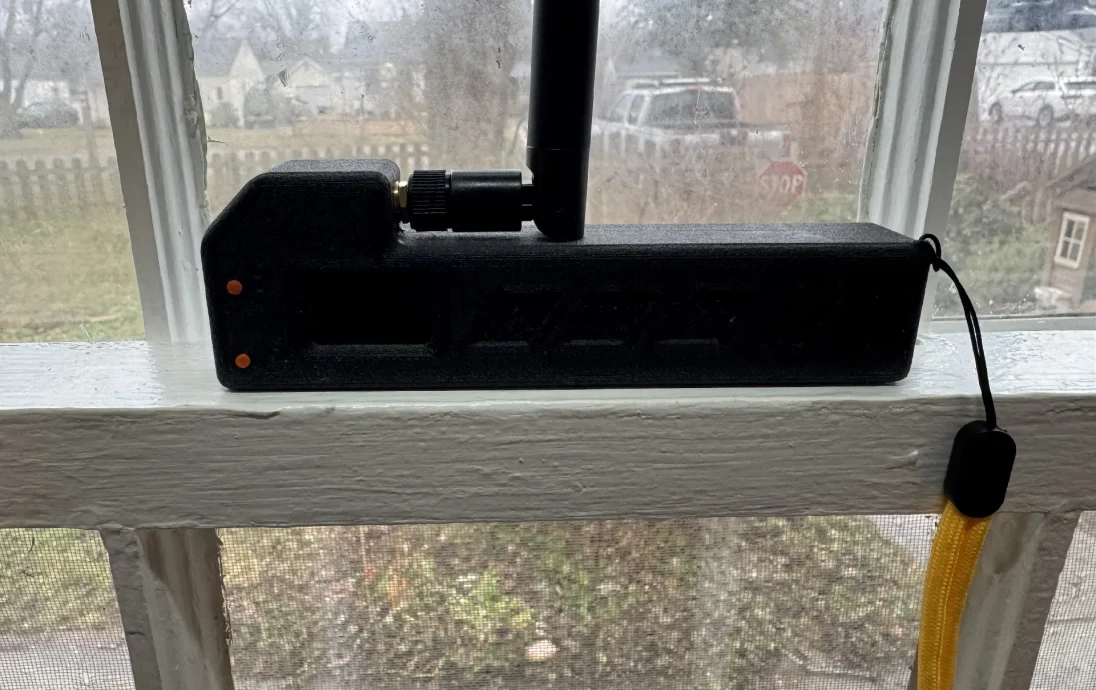

Тонкий чехол для платы Heltec V3 Meshtastic с питанием от элемента 18650. У меня лежат сотни таких элементов, и было глупо покупать батарею MuziWorks или другой плоский элемент только для того, чтобы иметь возможность носить с собой футляр немного меньшего размера. Также используется держатель для ячеек в стиле SMD, потому что, по моему мнению, они лучшего качества, и у меня всегда есть запасные. Спасибо модели @Gremlin87, которая меня вдохновила.

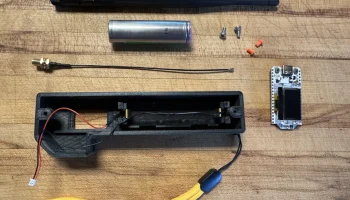

Помимо антенны Heltec V3 и ячейки 18650, вам понадобится

2 винта M3x6 мм, я использую торцовую головку.

1 шт. держатель для ячеек 18650 в стиле SMD, как этот

Примечания по сборке:

Некоторые производители держателей SMD имеют одну-две крошечные ножки внизу. Отрежьте его, чтобы держатель ячейки мог сидеть ровно.

Вставьте две крошечные кнопки в отверстия под доской, прежде чем вставлять ее.

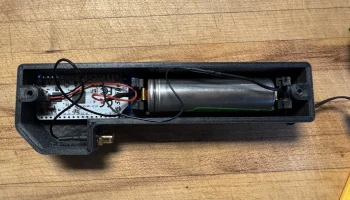

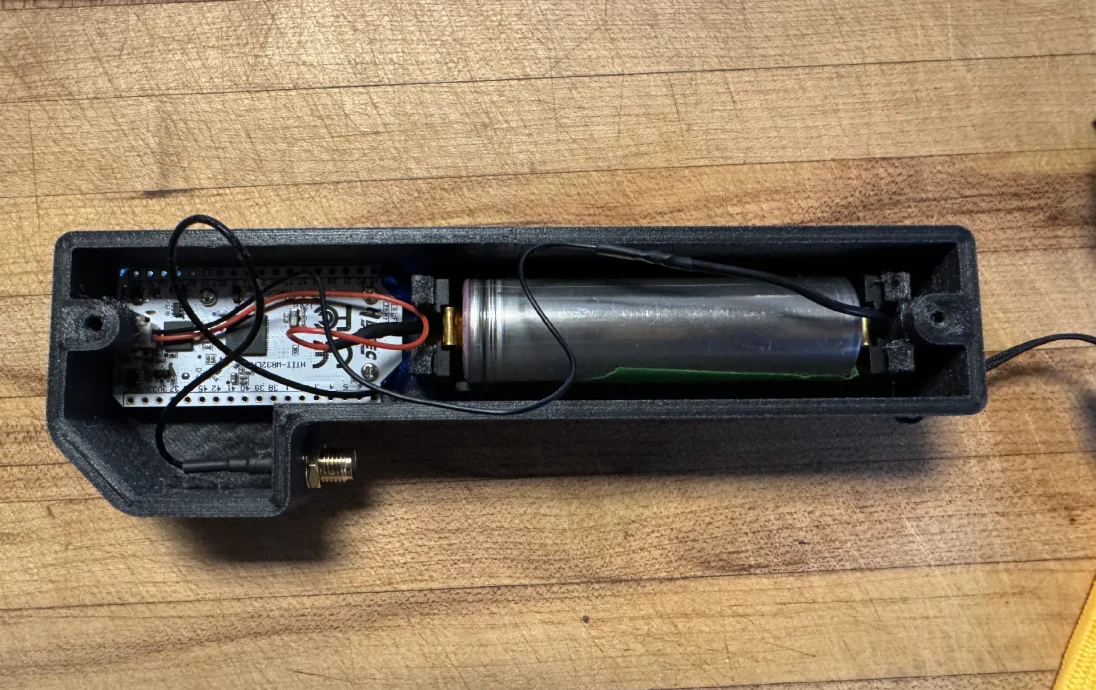

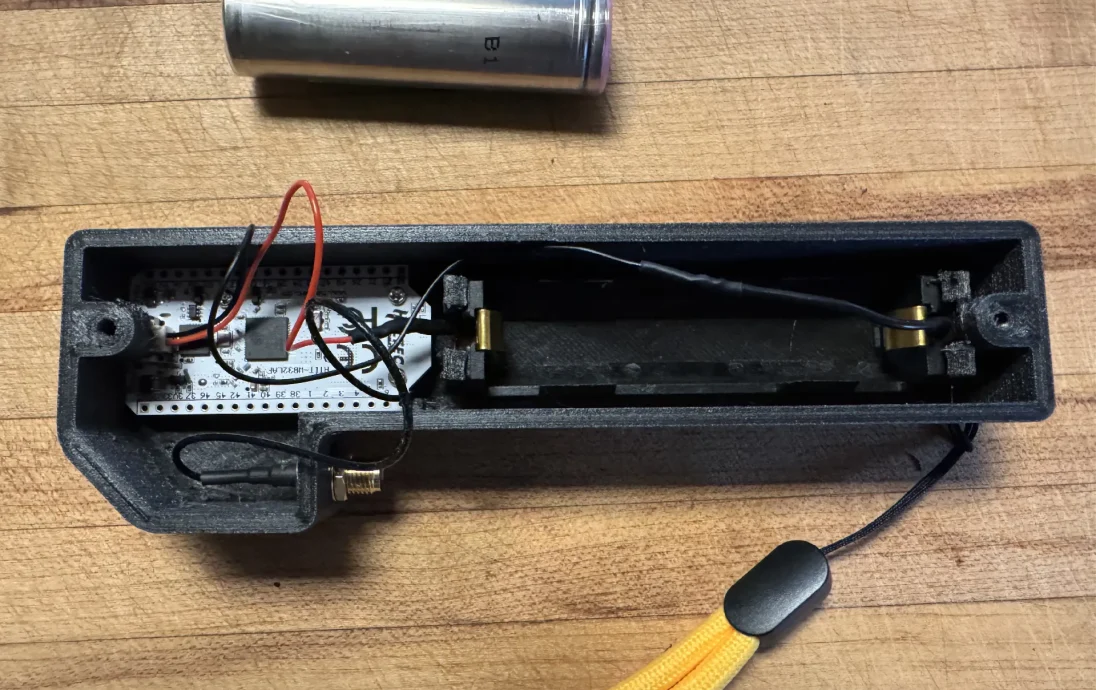

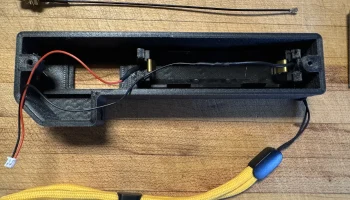

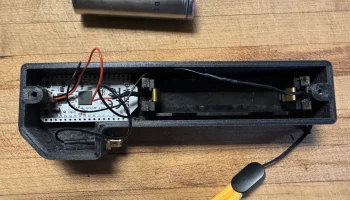

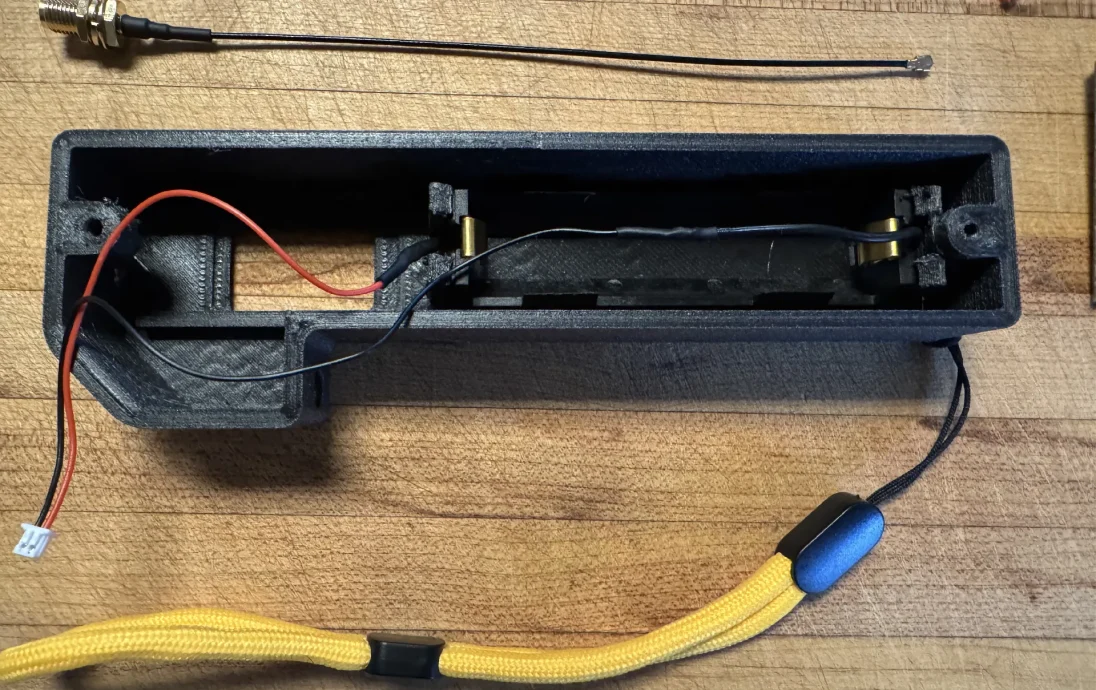

Держатель ячейки «защелкивается» на своем участке и удерживается на месте выступами, что делает его полусъемным. Если при сборке напечатанные выступы оторвутся из-за допусков печати или немного разных размеров держателей ячеек, вы, вероятно, все равно сможете использовать отпечаток. Приклейте тонкий кусок пенопласта к крышке/задней части, прежде чем закручивать ее, и это должно прижать батарею, чтобы она не двигалась (может быть, сделать и то, и другое?).

Будьте осторожны, чтобы не защемить провода аккумулятора или антенны при соединении двух частей: на крышке/задней панели есть выступы, которые удерживают плату.

ВАЖНО: Мне нравятся держатели ячеек типа SMD, но на них нет маркировки полярности. Если вы вставите ячейку задом наперед и поджарите доску, это будет на вашей совести.

Спасибо за печать!
