Параметрический кабельный органайзер (режим "Один перимет...

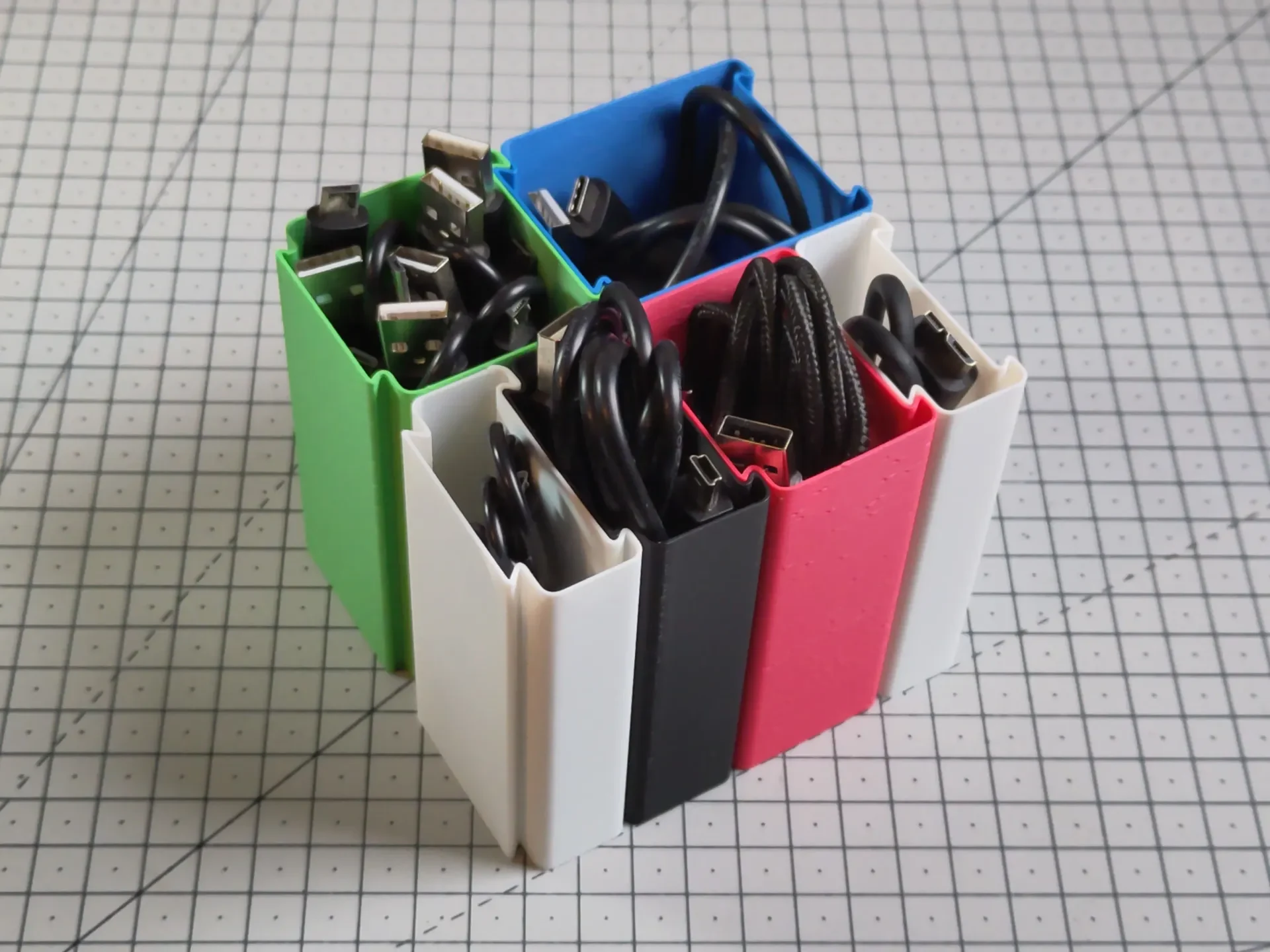

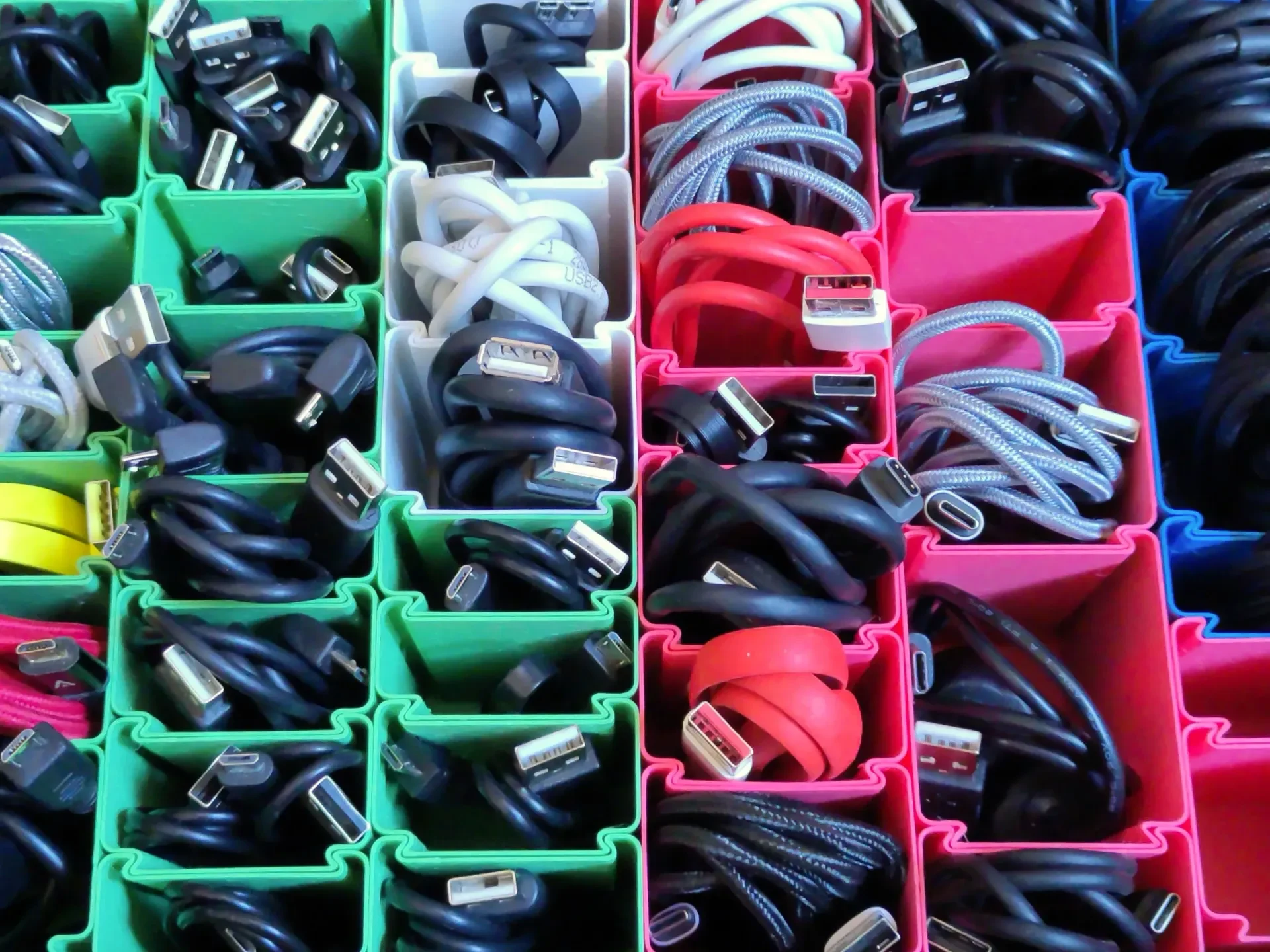

Увидев @i6o6 «Простейший органайзер для кабелей», я влюбился в идею очень простой системы организации кабелей, но в конечном итоге задался вопросом, смогу ли я сделать аналогичную модель, которую можно было бы очень быстро напечатать с использованием одного внешнего периметра в режиме вазы. Вот что получилось из этой идеи: простой, но эффективный способ хранения кабелей, который можно распечатать менее чем за 30 минут на Prusa i3 MK3.

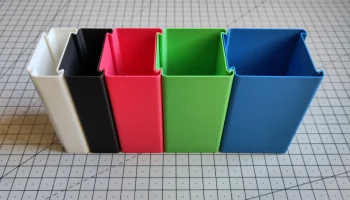

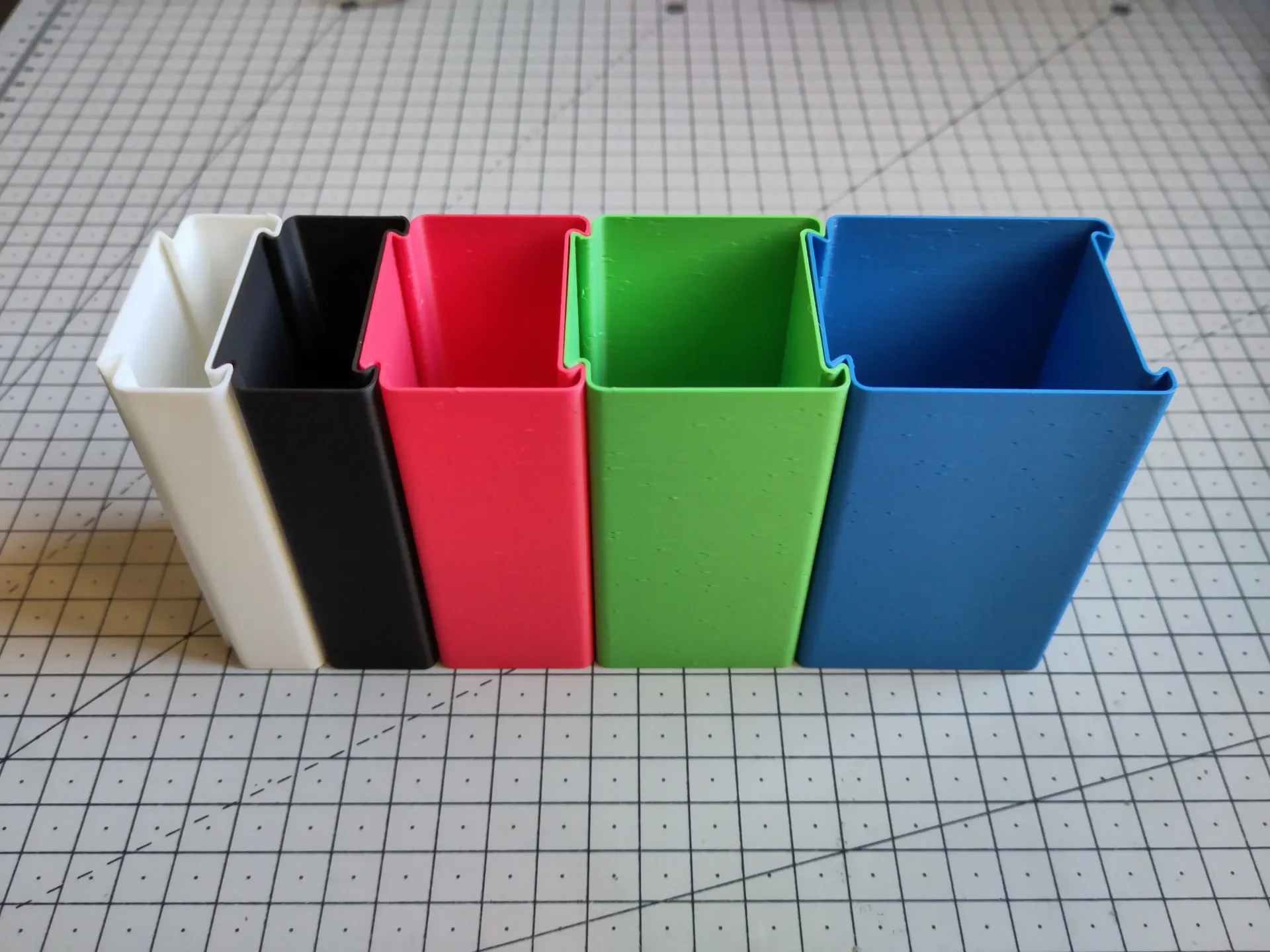

Доступные модели

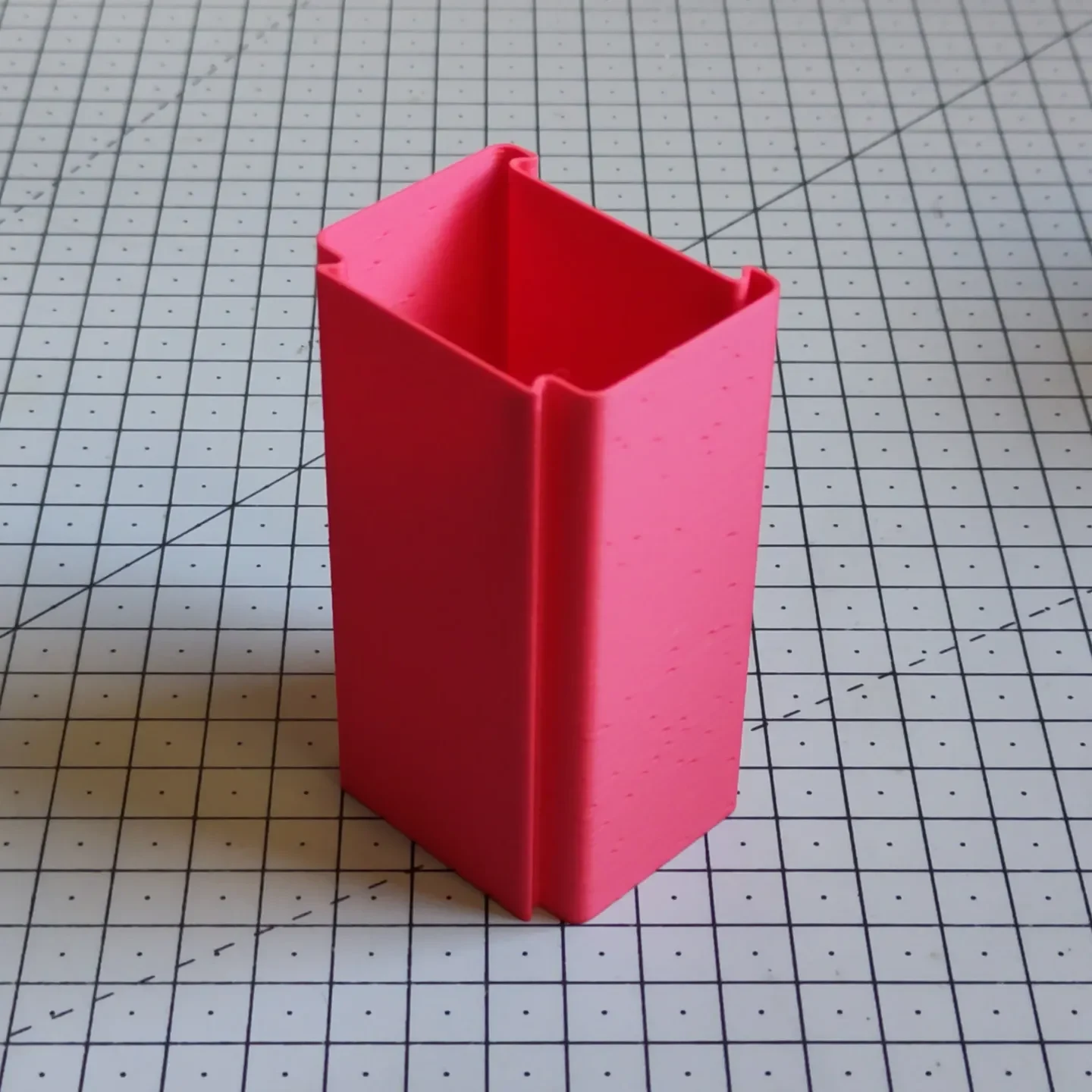

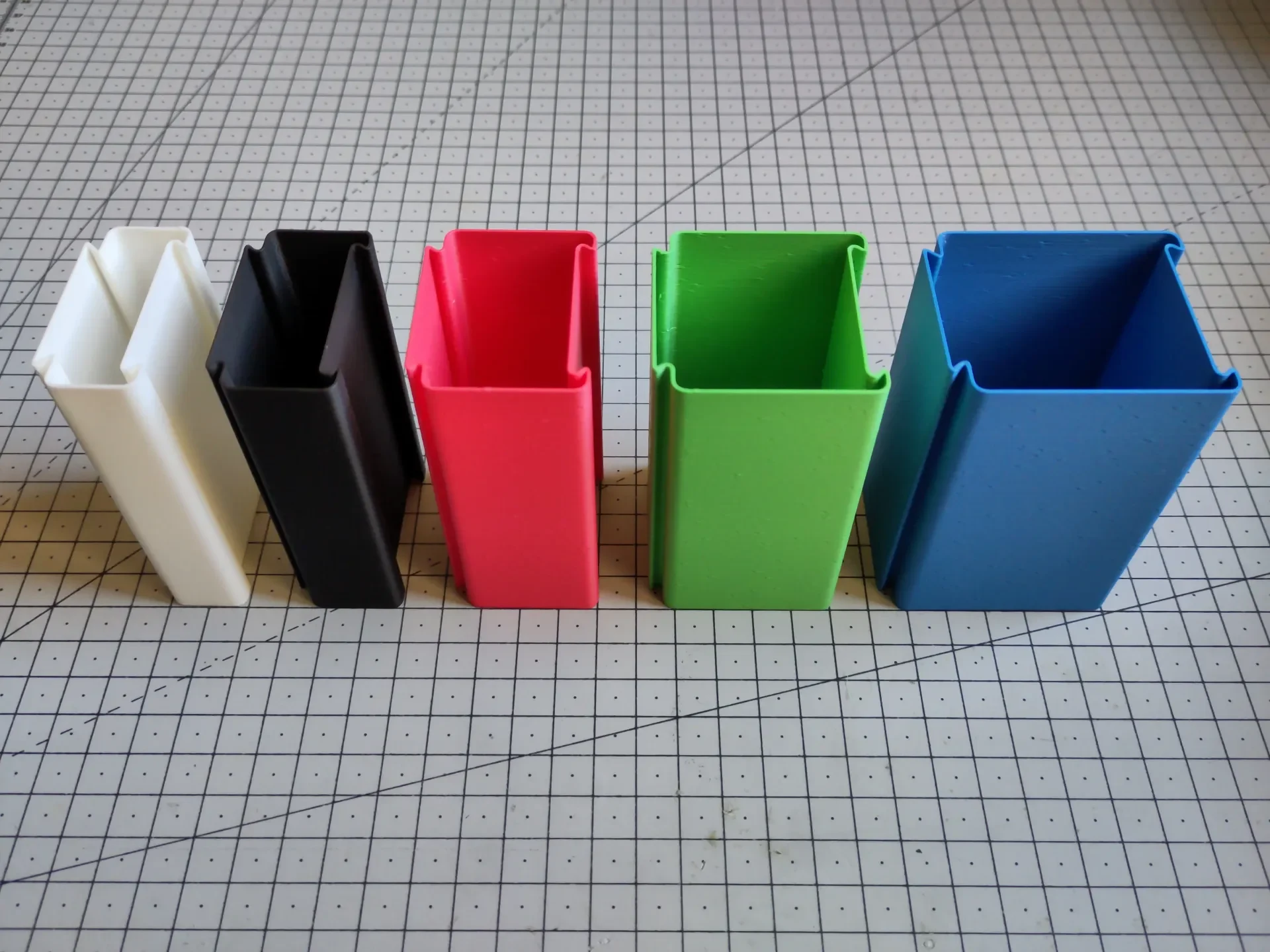

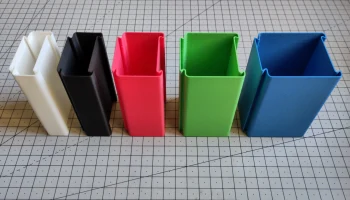

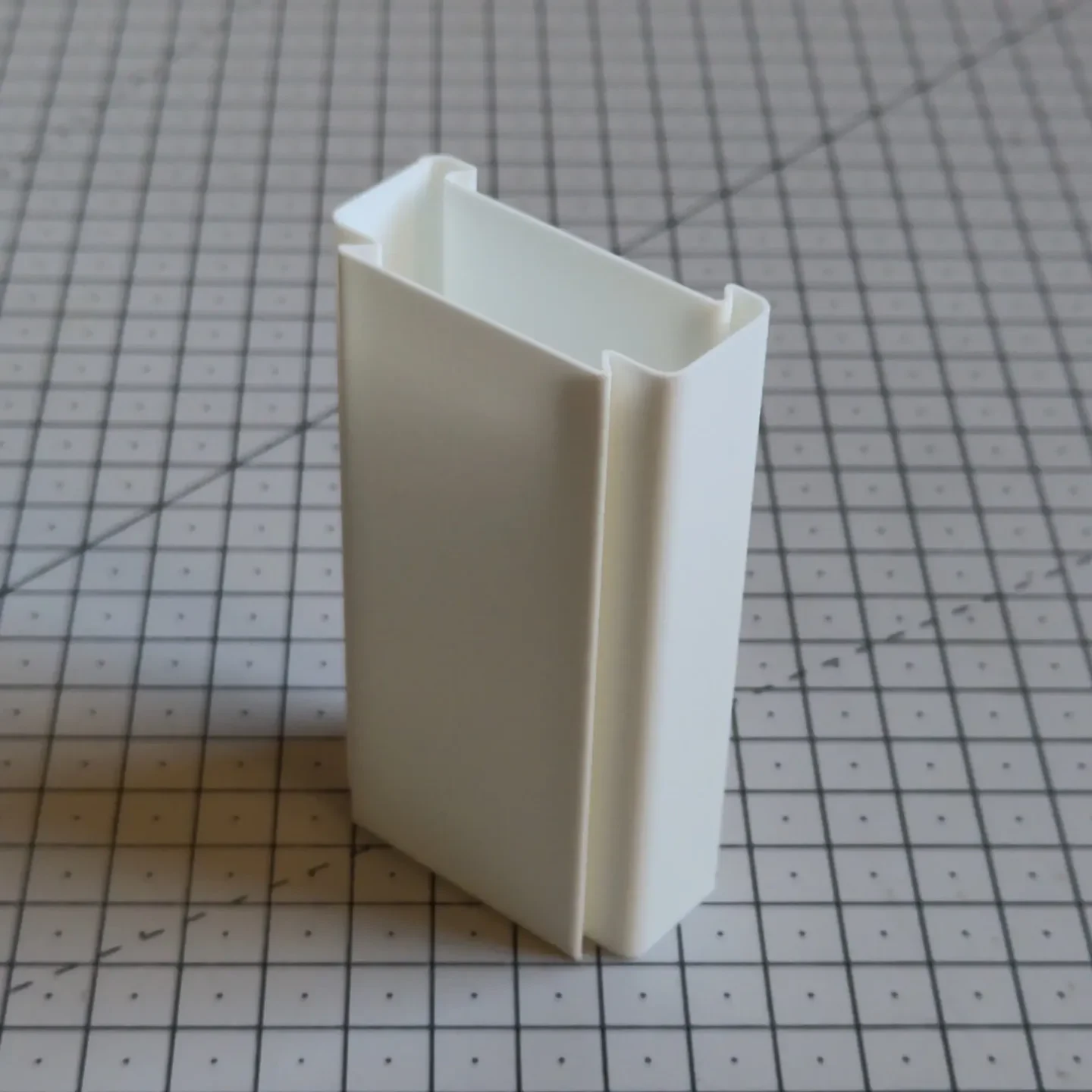

кабель-15.stl

Размер модели: 22,8×48×85 мм.
Внутренний объем: 15 х 48 х 85 мм.

Расход нити: 4,2 м (~ 12,5 г)
Время печати: ~ 25 мин.

Использование: небольшие кабели (< 0,50 м) или более тонкие провода (например, наушники).

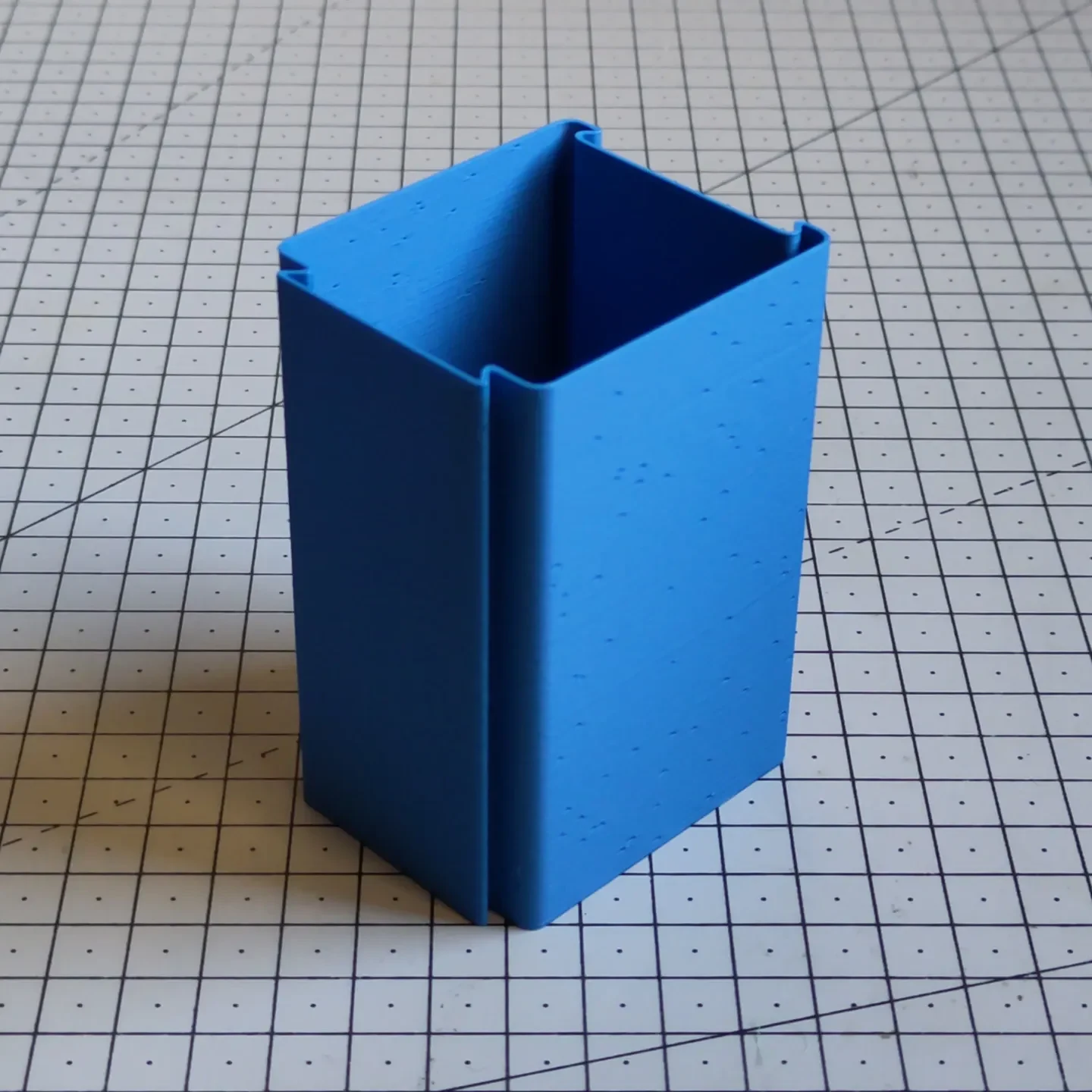

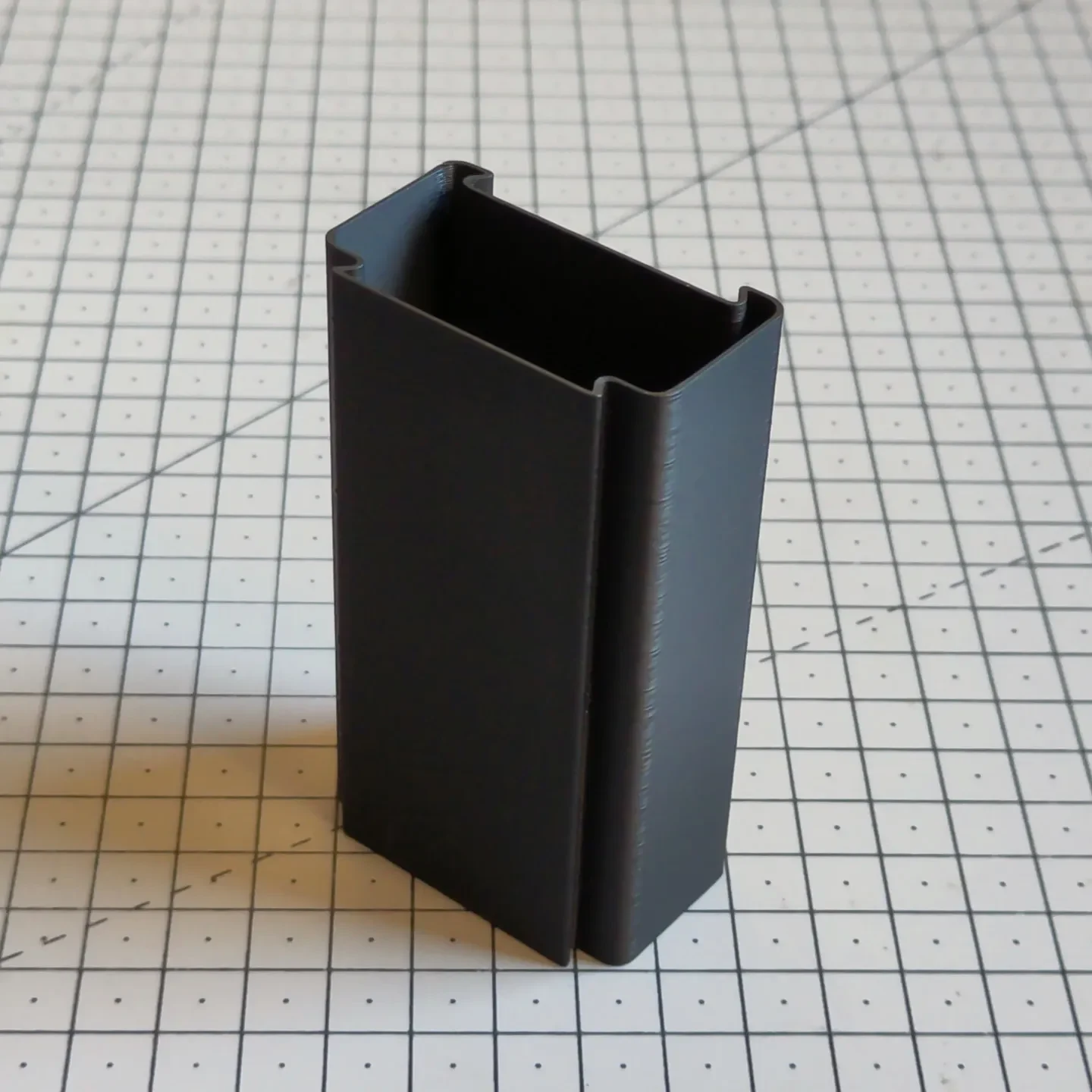

кабель-20.stl

Размер модели: 27,8×48×85 мм.
Внутренний объем: 20 х 48 х 85 мм.

Расход нити: 4,4 м (~ 13 г)
Время печати: ~ 26 мин.

Использование: стандартные кабели (~ 1 м / 3 фута), такие как кабели USB или Lightning.

кабель-30.stl

Размер модели: 37,8×48×85 мм.
Внутренний объем: 30 х 48 х 85 мм.

Расход нити: 5,0 м (~ 15 г)
Время печати: ~ 29 мин.

Использование: длинные или сильно экранированные кабели (от 1 до 2 м), например кабели USB PD мощностью 100 Вт.

кабель-40.stl

Размер модели: 47,8×48×85 мм.
Внутренний объем: 40 х 48 х 85 мм.

Расход нити: 5,6 м (~ 17 г)
Время печати: ~ 33 мин.

Использование: длинные (до 3 м) и/или сильно э��ранированные кабели, такие как кабели HDMI или удлинители USB 3.

кабель-50.stl

Размер модели: 57,8×48×85 мм.
Внутренний объем: 40 х 48 х 85 мм.

Расход нити: 6,3 м (~ 19 г)
Время печати: ~ 36 мин.

Использование: кабели большого размера, такие как кабели Display Port.

Нужно больше?

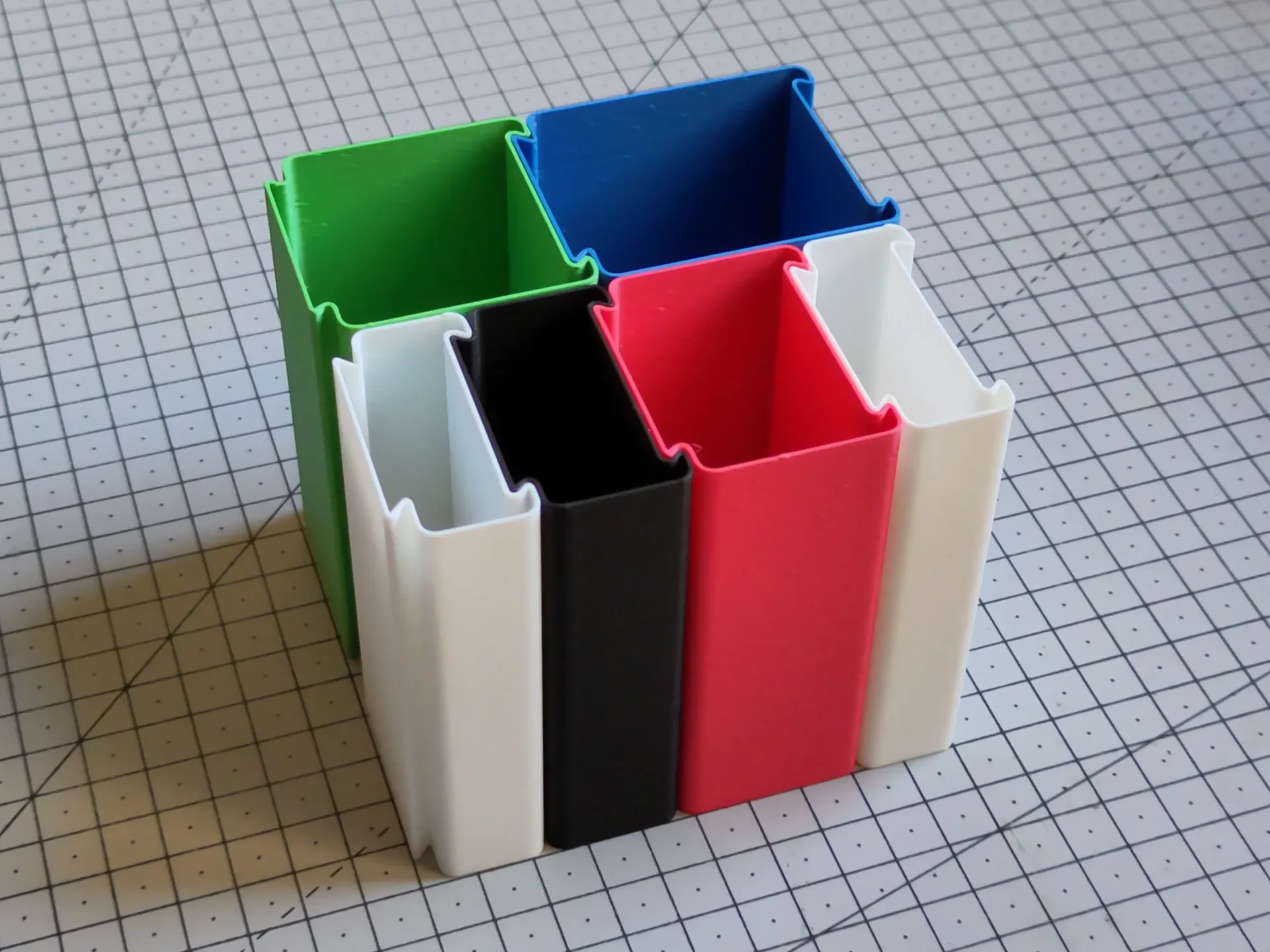

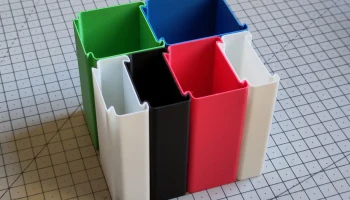

Все экспортированные модели, доступные в этом проекте, были созданы с использованием прилагаемого файла параметрического проекта Fusion 360 (доступного как Cable-organizer.f3d в разделе загрузки). Если вам нужны другие размеры или текущая высота или ширина модели не соответствует вашим конкретным потребностям, вы можете создать любую комбинацию модулей. Обязательно используйте один и тот же параметр DovetailWidth и Width для всего экспорта, если вы хотите, чтобы они правильно размещались вместе.

Вот список различных параметров и их значений, используемых при экспорте ранее перечисленных моделей:

Печать
Рекомендуемые настройки

Изначально этот проект предназначался для печати в режиме «Ваза» (и все еще может быть), хотя я бы рекомендовал не делать этого, если вы хотите иметь возможность распечатать несколько экземпляров одной и той же модели одновременно.

Высота слоя: 0,30 мм
Ширина экструзии (с использованием сопла 0,4 мм):
Внешний периметр: 0,8 мм
Первый слой: 0,6 мм
Твердое заполнение: 0,6 мм.
Периметры: 1
Твердые слои:
Топ: 0
Внизу: 2
Положение шва: произвольное
Заполнение: 0%
Края/Рафт/Опоры: нет
Спиральная ваза: да (при печати по одной модели, иначе нет)

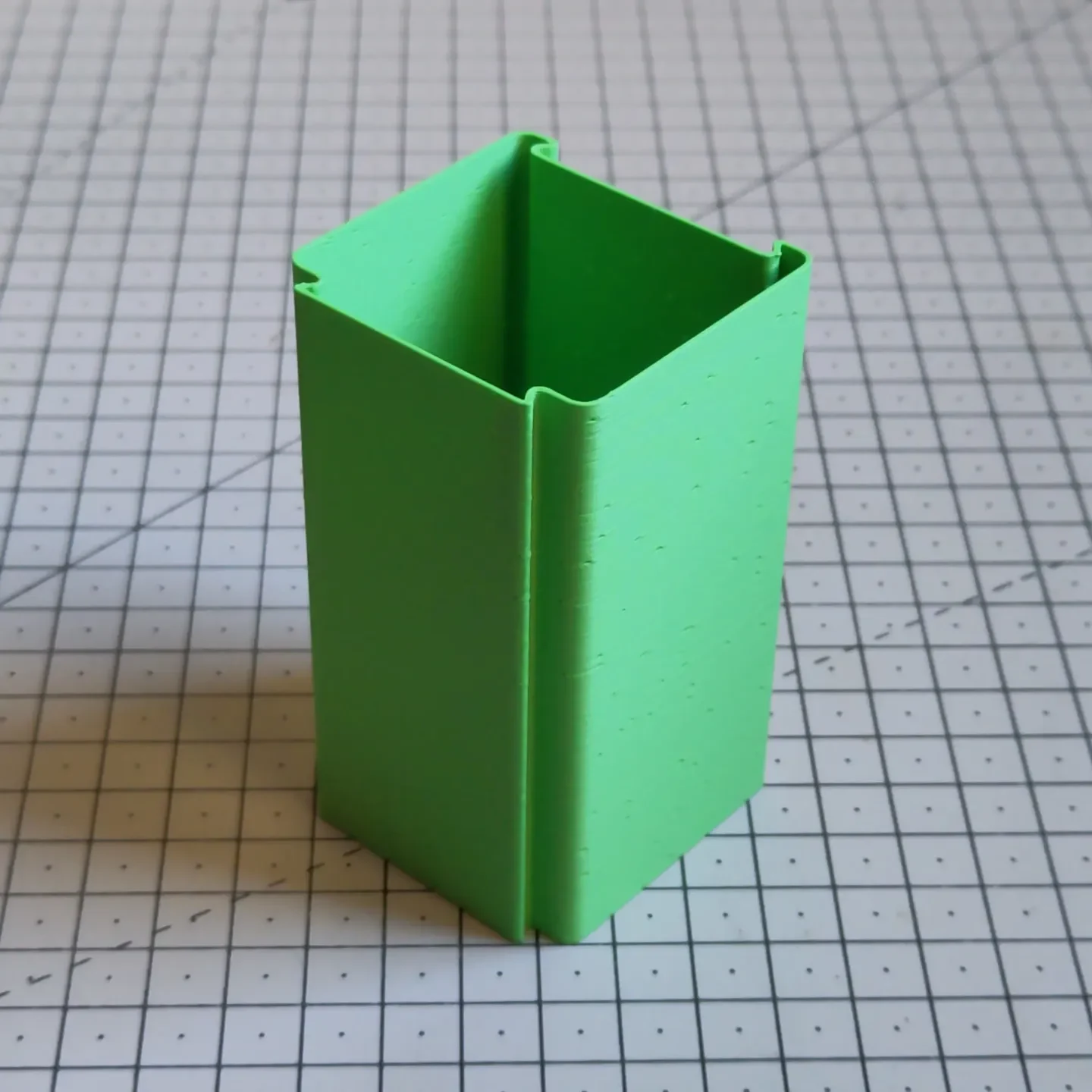

Как вы можете видеть, этот отпечаток в значительной степени зависит от использования большого значения ширины экструзии, которого можно достичь с помощью сопла диаметром 0,4 мм (например, ширина экструзии по внешнему периметру 0,8 мм привела к толщине стенки 0,72 мм на моем Prusa i3 MK3 с соплом 0,4 мм). Использование сопла большего размера значительно помогло бы увеличить скорость и толщину стенок.

Ускорение печати

Чтобы эта модель печатала как можно быстрее, я бы также предложил настроить некоторые параметры скорости печати/охлаждения. Большая часть прироста скорости достигается за счет уже настроенной ширины экструзии, но, немного изменив скорость печати, я смог добиться относительно хорошего результата со временем печати менее 30 минут для каждой модели, используя следующие настройки:

Скорость:
Внешний периметр: от 40 до 45 мм/с.
Охлаждение:
Удалите все пороговые значения охлаждения в настройках нити (установите значение 0 для параметра «Включить вентилятор, если время печати слоя меньше» и «Замедлить», если время печати слоя меньше). Это основная причина медленной печати, а также низкая скорость печати ��о внешнему периметру.

Я присоединил файл 3mf для Prusa Slicer, содержащий три модели, нарезанные и настроенные для печати с использованием PLA на Prusa i3 MK3/S/+ со всеми рекомендованными здесь настройками печати и настройками, которые уже применены.

Журнал изменений
Версия 1.0 (24 августа 2022 г.): первый выпуск.
Версия 1.1 (12 сентября 2022 г.): добавлены еще 2 размера case-40.stl и case-50.stl.
V1.2 (27.09.2022): Обновлено описание, картинка
