T-BEAM LORA BOX SMA или IPEX, с усилителем.

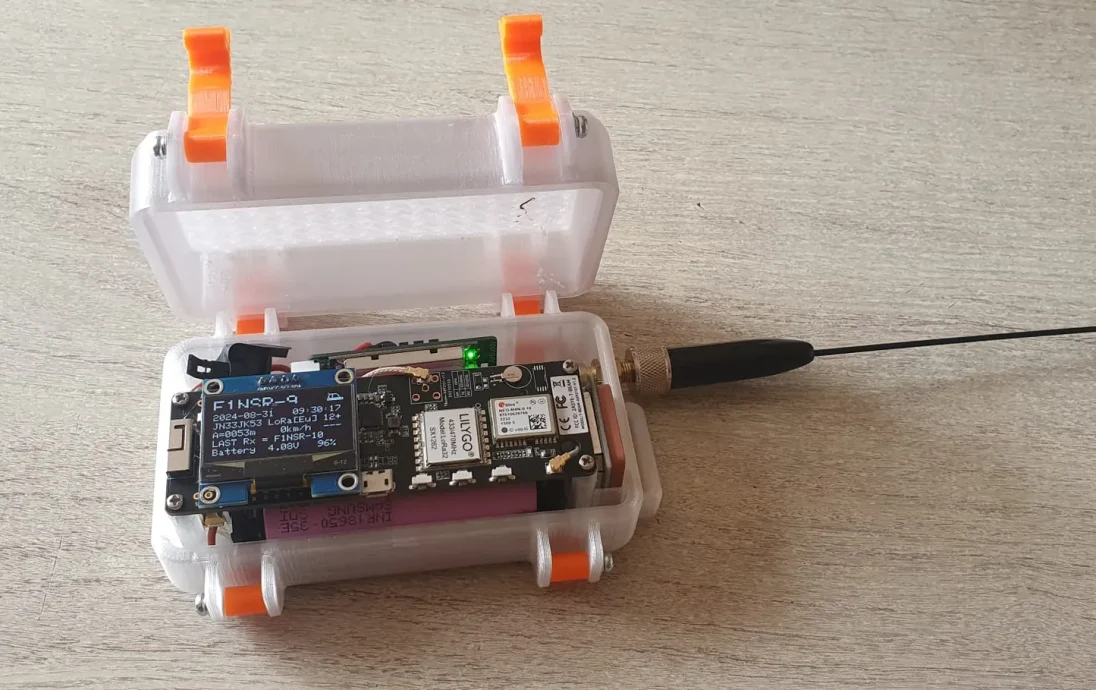

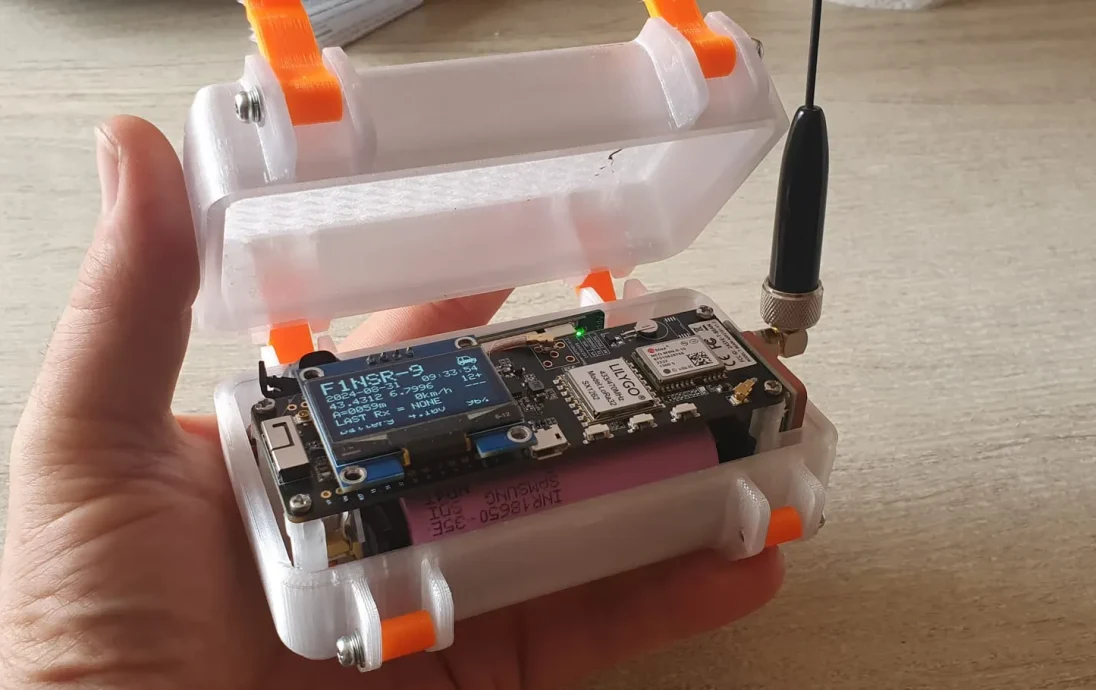

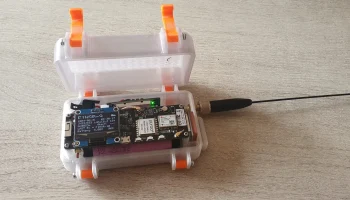

Здравствуйте, вот универсальная коробка для карт Lilygo T-beam.

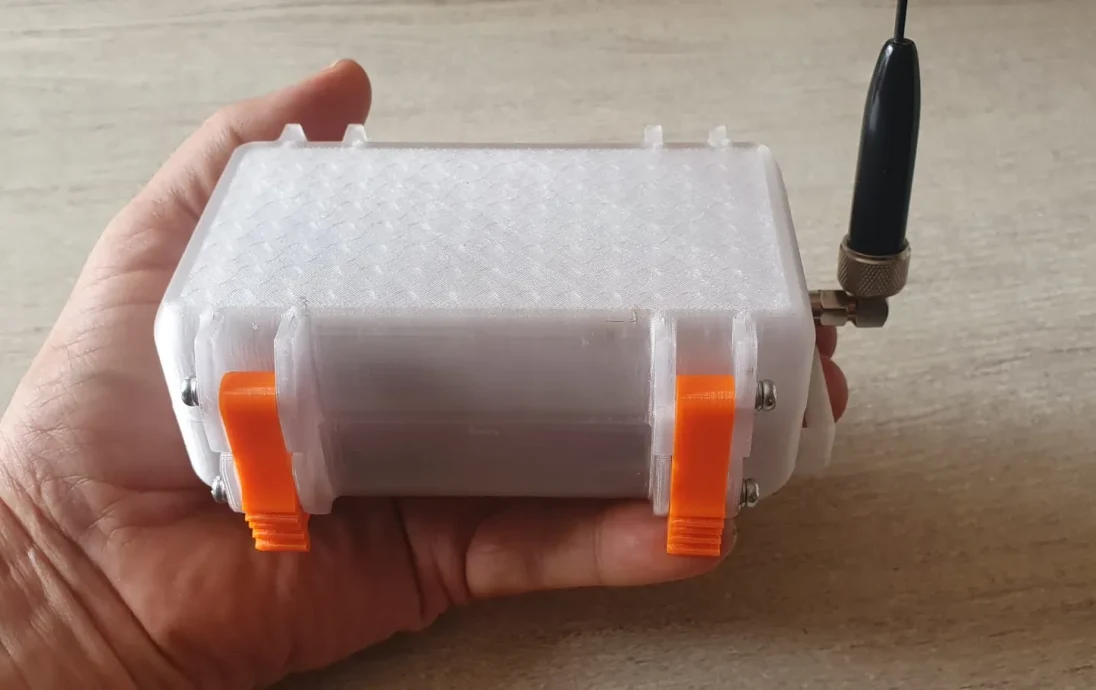

Несколько коротких тестов с проекцией воды и погружением в воду.

Коробка сопротивляется хорошо, в футляре нет следов воды.

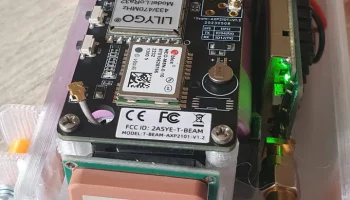

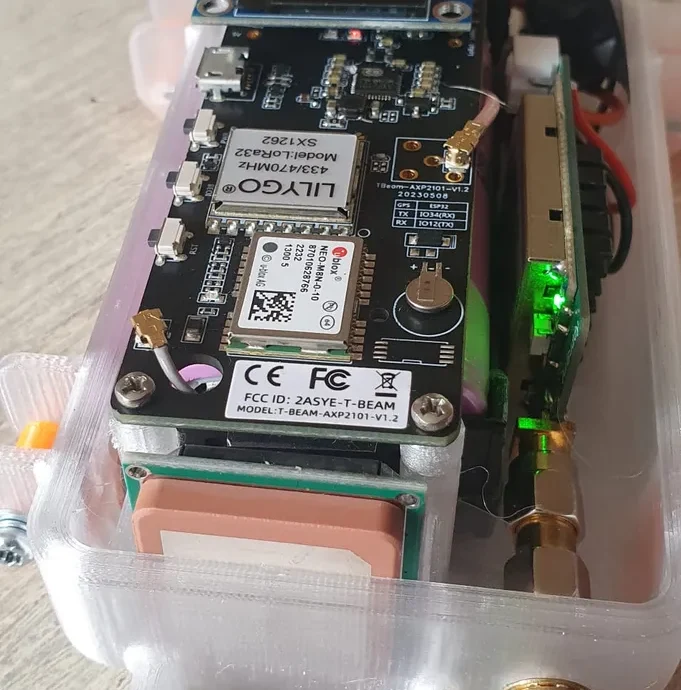

с заглушкой sma или ipex для Т-образной балки, выход заглушки sma.

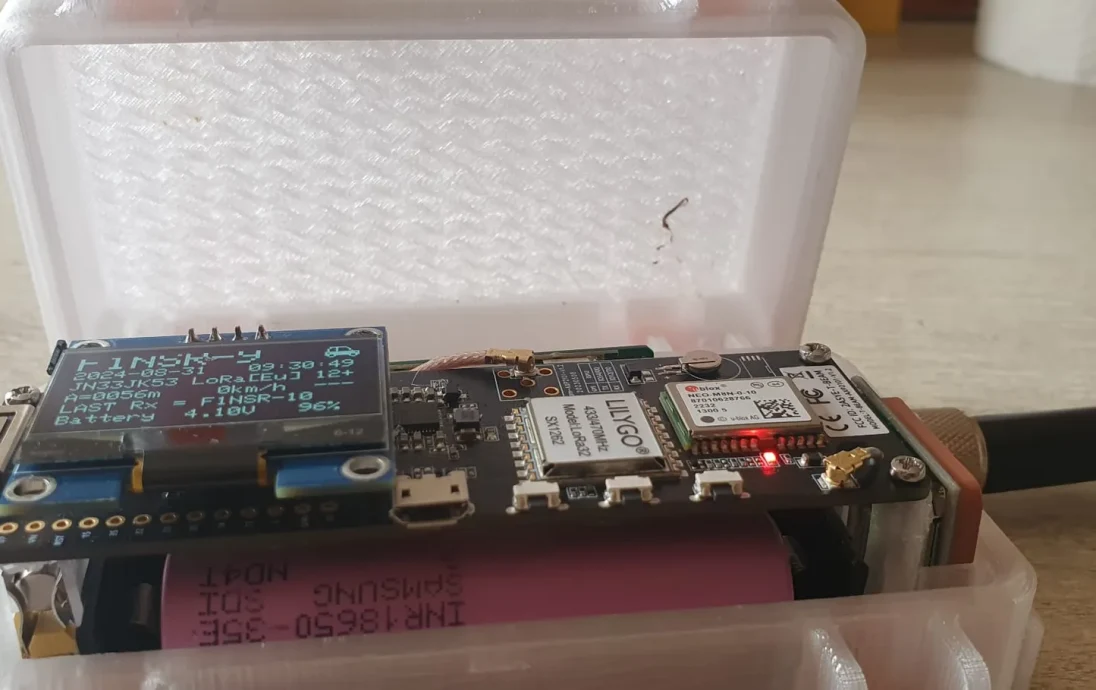

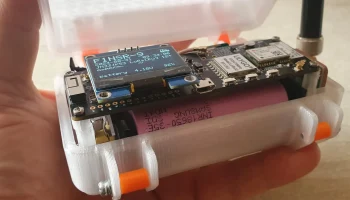

GPS-антенна 25x25, с экраном 9,6 или 1,3 дюйма или без него, с экраном или без него.

без кнопки 12 мм для меню (io38).

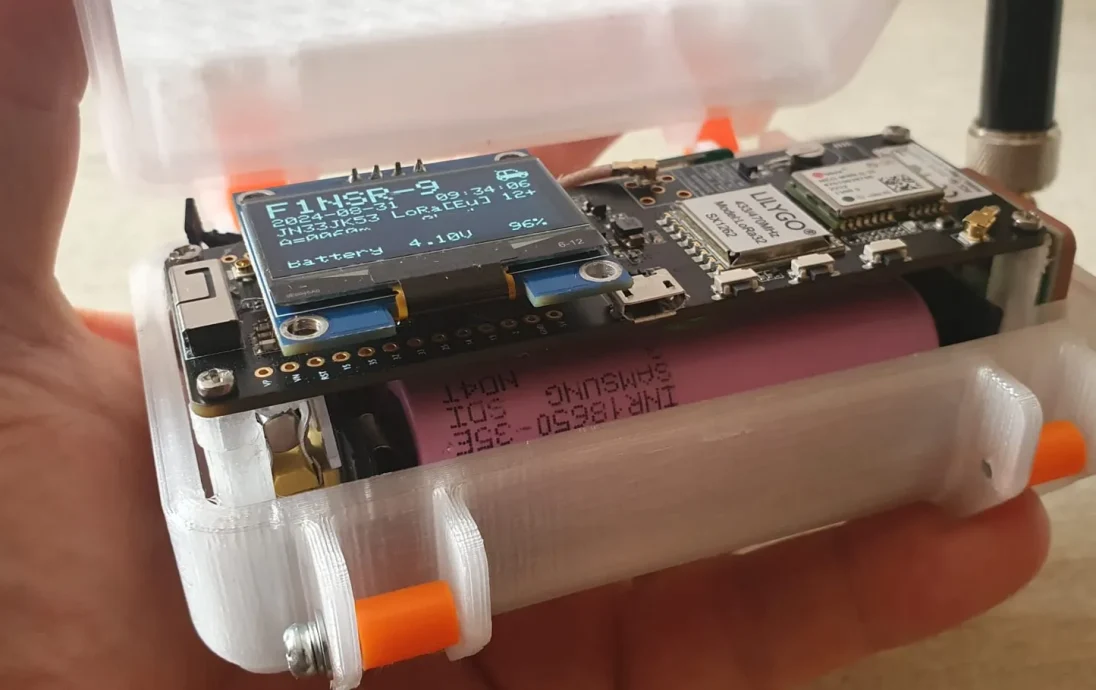

Батареи: 1 или 2x, 3x 18650 или 1x или 2x 21700.

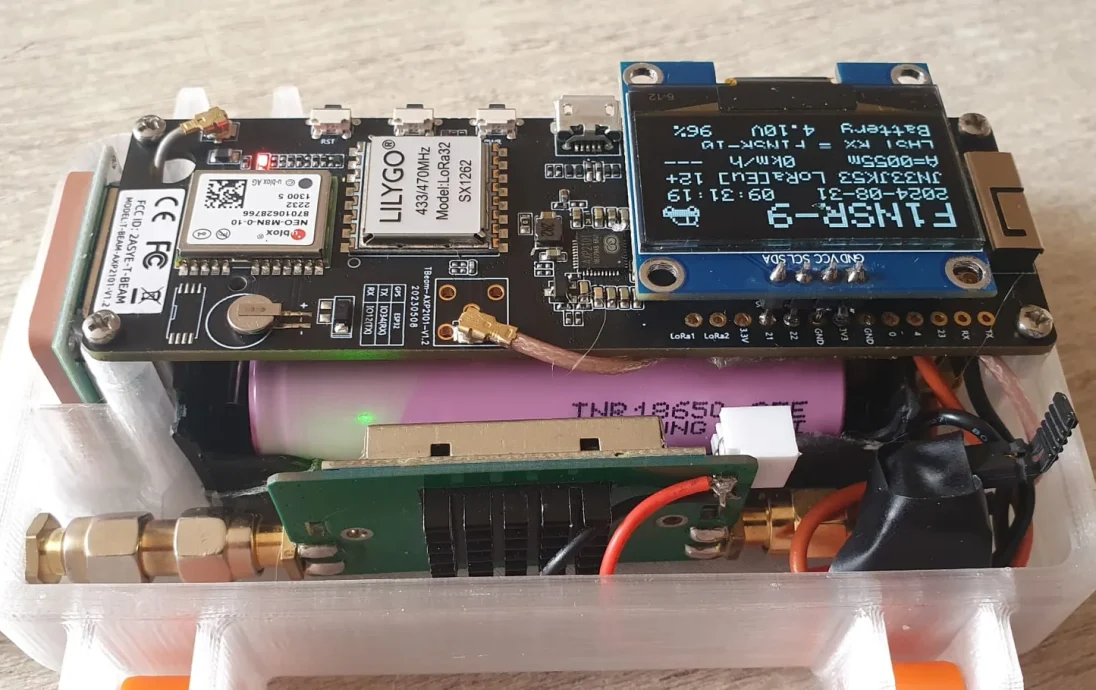

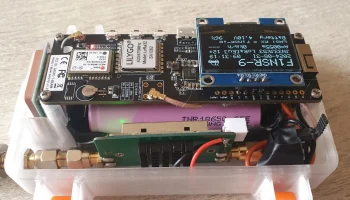

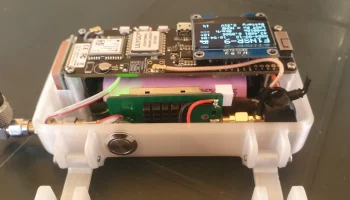

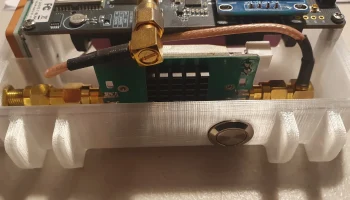

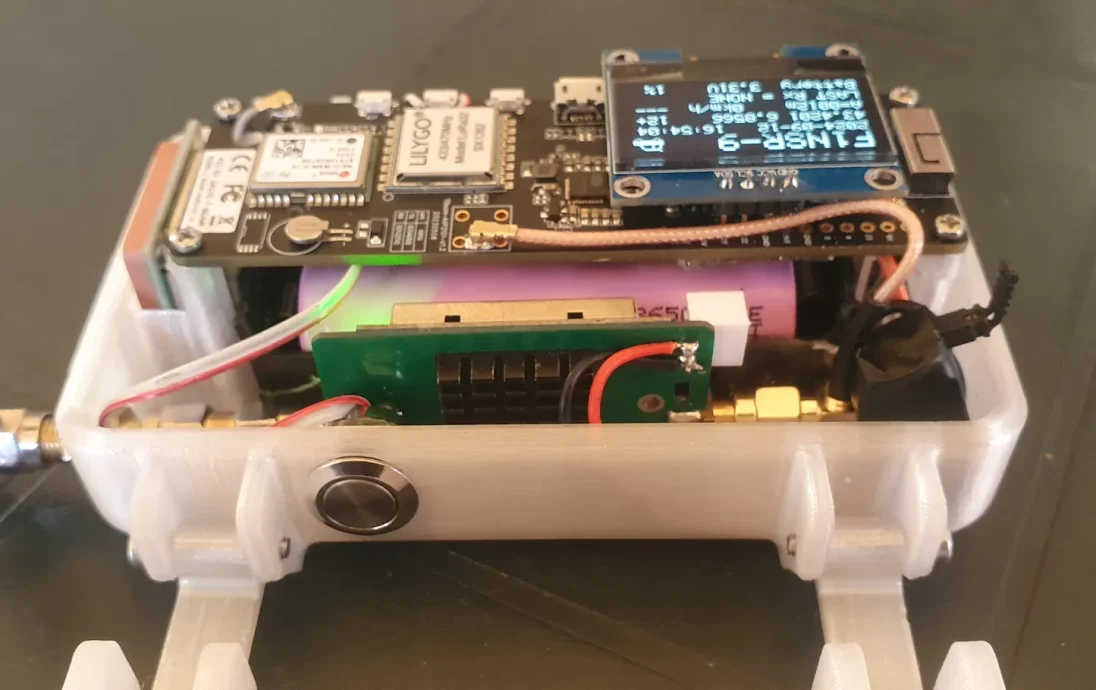

Возможно использование усилителя (для радиолюбителей).

обеспечьте предохранитель, будьте осторожны при изготовлении блока питания и зарядки аккумулятора.

Риск, если на усилитель не подается питание, а карта получает питание через USB.

В комплект поставки входят 8 винтов M3x16 и 4 винта M2x10.

Уплотнение 2мм.

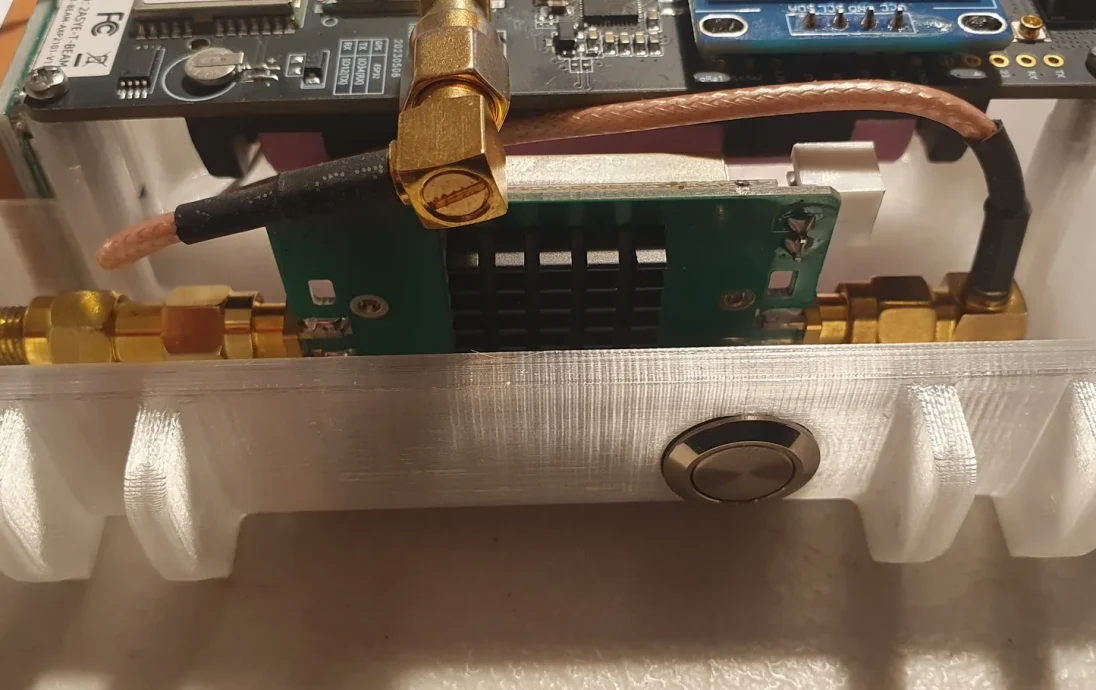

С усилителем: 1 разъем SMA «мама»/выход «мама», 1 разъем SMA «папа»/папа,

1 х угловатый самец/самец smapitgall 8 см или 1 х угловатый самец sma ipex pigall 8 см.

Без усилителя: 1 гнездовой выход sma Pitgall/штекер угловой sma 8 см или 1 гнездовой выход sma Pitgall/ipex 8 см.

1 х водонепроницаемый радиочастотный коаксиальный адаптер SMA-SMA FEMALE.

Для экрана-окна: 1 лист поликарбоната толщиной 1 мм.

Размер окна для экрана 9,6: 30х21 и для 1,3: 42х27.

Распечатать инструкцию:

Материал: ПЭТГ ИЛИ АСА

Сопло: 0,4 мм

Высота слоя: первые слои 0,2 мм после 0,15 мм.

Периметры: 6

Заполнение: 100%

В ближайшее время я планирую выпустить меньшую модель для ка��ты ESP32 LoRa GNSS NEO-M8N и NEO-6M в ipex.

Не забудьте указать, что модель вам понравилась на сайте printable.com.

Пожалуйста, присылайте свои мнения для будущих улучшений.

и воспользуйтесь возможностью увидеть старые модели.

73 F1NSR Янник.

Bonjour voila une box Universel для карт Т-образной балки Lilygo.

Quelques Test Court с проекци��й воды и погружением.

La boxe resiste bien, pas de track d'eau dans le boitier

Fiche sma или ipex pour la T-образная балка, fiche sma en sortie sur la box.

Антенна GPS 25x25, с экраном 9,6 или 1,3 дюйма, с экраном

или без бутона 12 мм для меню (io38).

Батарейки: 1 или 2x 18650 или 1x 21700.

Возможно использование для радиолюбителей.

Прежде чем сделать плавкий предохранитель, обратите внимание на реализацию партии питания и обвинение.

Риск, если напряжение не будет увеличено, а питание по меню можно будет найти через USB.

Раньше 8 против M3x16 и 4 против M2 x10.

1x сустав диаметром 2 мм.

Avec l'amplis: 1 x raccord sma femelle/femelle en sortie, 1x raccord sma кобель/кобель, 1 x питгалл sma coudé

кобель/самец 8 см или 1 х пигалл ipex sma coudé кобель 8 см.

Sans l'amplis 1 x Pitgall маленькая женщина на вылете/маленький кобель длиной 8 см.

или 1 x Pitgall sma femelle en sortie / ipex 8см.

Залейте отверстие в экране 1x поликарбонатом Feuilles диаметром 1 мм.

Размеры отверстия для экрана 9,6: 30x21 для экрана 1,3 42x27.

Ранее я представил модель plus petit pour la carte ESP32 LoRa GNSS NEO-M8N и NEO-6M в ipex.

Обратите внимание на то, что вы хотите использовать модель на сайте printable.com.

etprofitez-en pour voir les anciens modeles.

Спасибо посланнику за улучшение будущего.

73 F1NSR Янник
