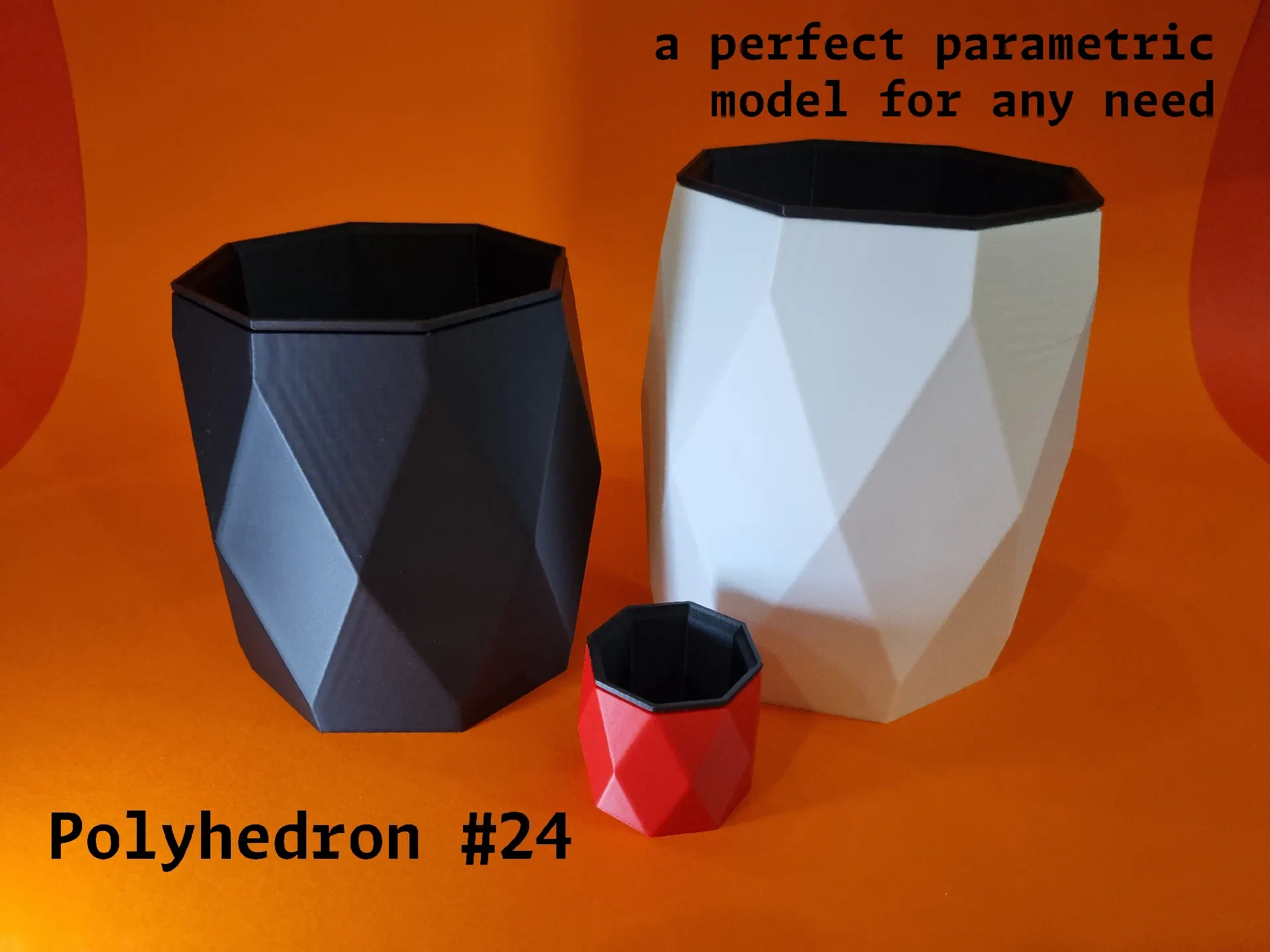

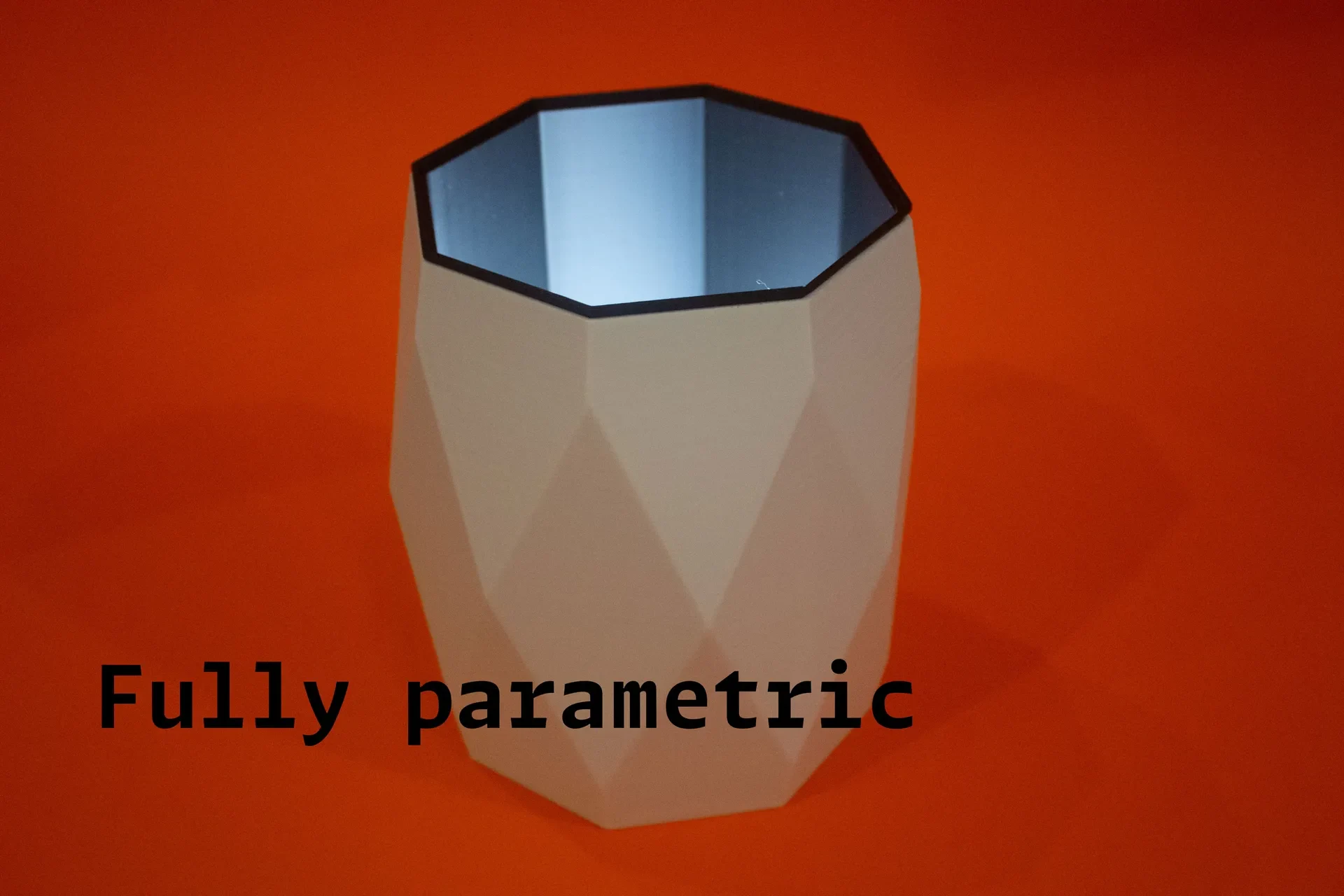

Многогранник №24 — это полностью параметрическая, геометрически совершенная модель цветочного горшка, вазы или даже просто подставки для ручек. Он подходит для разных дизайнов и хорошо смотрится как в маленьком (не более 50x50 мм), так и в большом (ограниченном только вашим воображением и размером вашего принтера).

Чем он особенный?
Полигидрон № 24 представляет собой окта-симметричную модель (это означает, что его ось Z имеет симметрию 8).
Он оптимизирован для хорошего внешнего вида и печати независимо от размера.
Совместим (и выглядит круто) с режимом вазы.
Легко выровнять шов по геометрии модели и «спрятать» его
Включена параметрическая модель Fusion360, чтобы вы могли создать размер, соответствующий вашим потребностям.
(Для цветочных горшков.) В комплект входит внутренний горшок с дренажными отверстиями, который подходит к основной «оболочке» и позволяет лишней воде собираться ниже уровня почвы.
(Для цветочных горшков и других агрегатов.) Толщина стенок, заданная в параметрах, не меняет совместимости различных деталей. Это означает, что вы можете распечатать внешнюю оболочку, например. Стенки 1 мм и внутренний горшок со стенками 3 мм. По умолчанию все части генерируются для одного и того же параметра, чтобы избежать путаницы и упростить генерацию.

Регулируемые параметры:
d1 — диаметр верха и низа
h1 — высота модели
а1 — угол конуса (подробнее см. описание ниже)
w1 — ширина стен
offset — (для цветочных горшков) расстояние между внутренним горшком и оболочкой для воды

Еще больше возможностей настройки — симметрия параметров

Этот параметр (по умолчанию == 8) устанавливает функции симметрии для генерации горшка, в том числе:

количество вырезов по бокам;
количество дренажных отверстий для цветочного горшка.

Значение симметрии должно быть 8, 4 или 2, чтобы гарантировать правильный результат.

симметрия = 8 симметрия = 4 симметрия = 2

Угол конуса a1

Угол конусности определяет, насколько «широкой» или «большой» будет модель посередине. Это буквально угол, под которым низ и верх расходятся при достижении центра высоты.

a1 = 10 градусов a1 = 20 градусов a1 = 30 градусов

Доступны готовые модели (Д x В x А x Ш)

Есть несколько размеров, доступных в виде готовых файлов STL. Большинство из них также показаны на изображениях здесь.

D (диаметр, мм) H (высота, мм) A (угол, градусы) W (ширина стенки, мм) Комментарий
120 150 10 1,6
130 180 10 1,6
150 200 10 1,6
50 50 10 1,6
50 50 20 1,6 Также со стенками 1,2 и 0,8 мм

Как использовать параметрическую модель в Fusion 360

Откройте файл модели
Перейдите к «Изменить — изменить параметры» в верхнем меню.
Измените параметры в разделе «Параметры пользователя».
Если не уверены, обратитесь к комментариям рядом с каждым параметром.

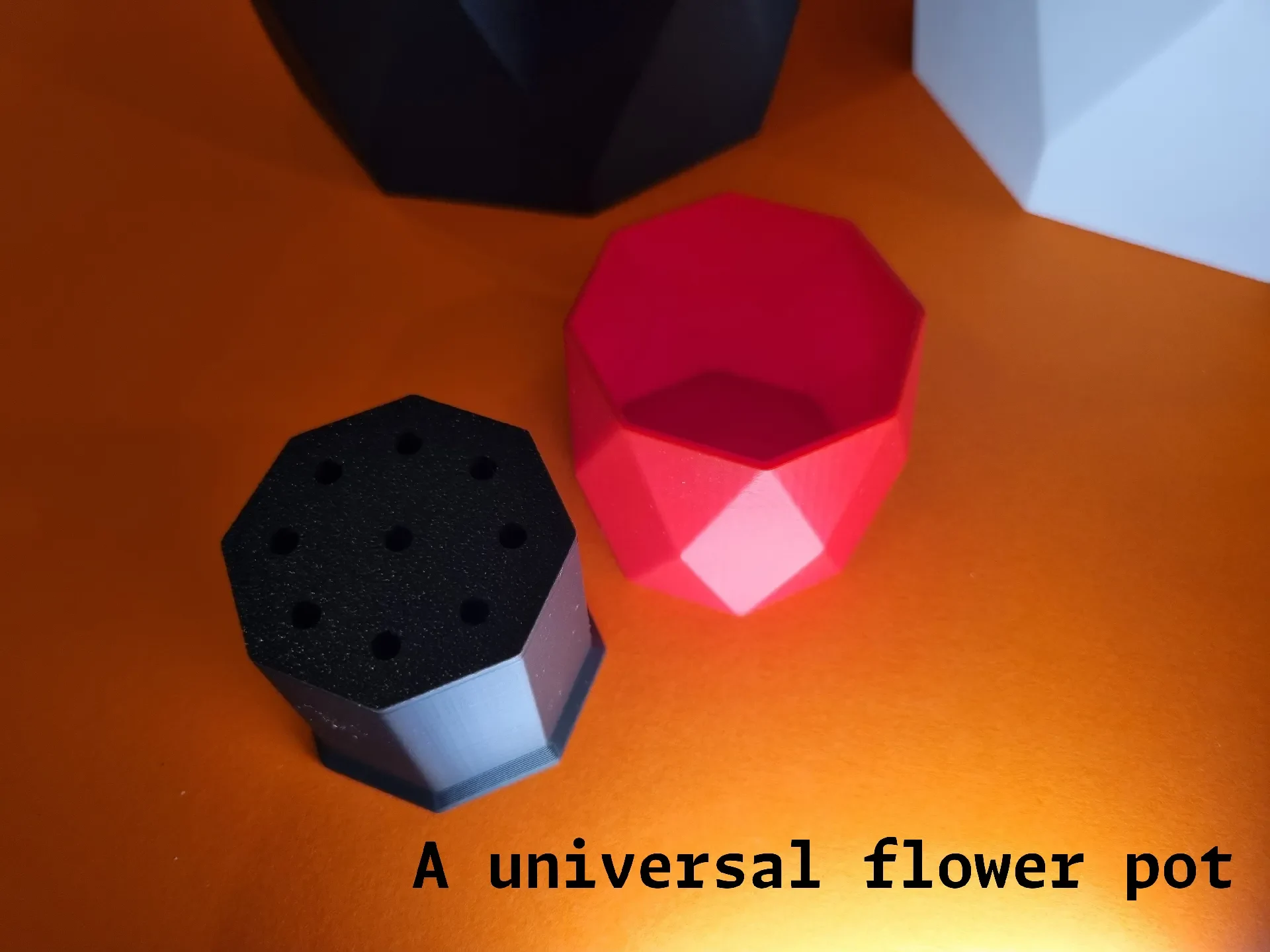

Внутренний горшок для цветов

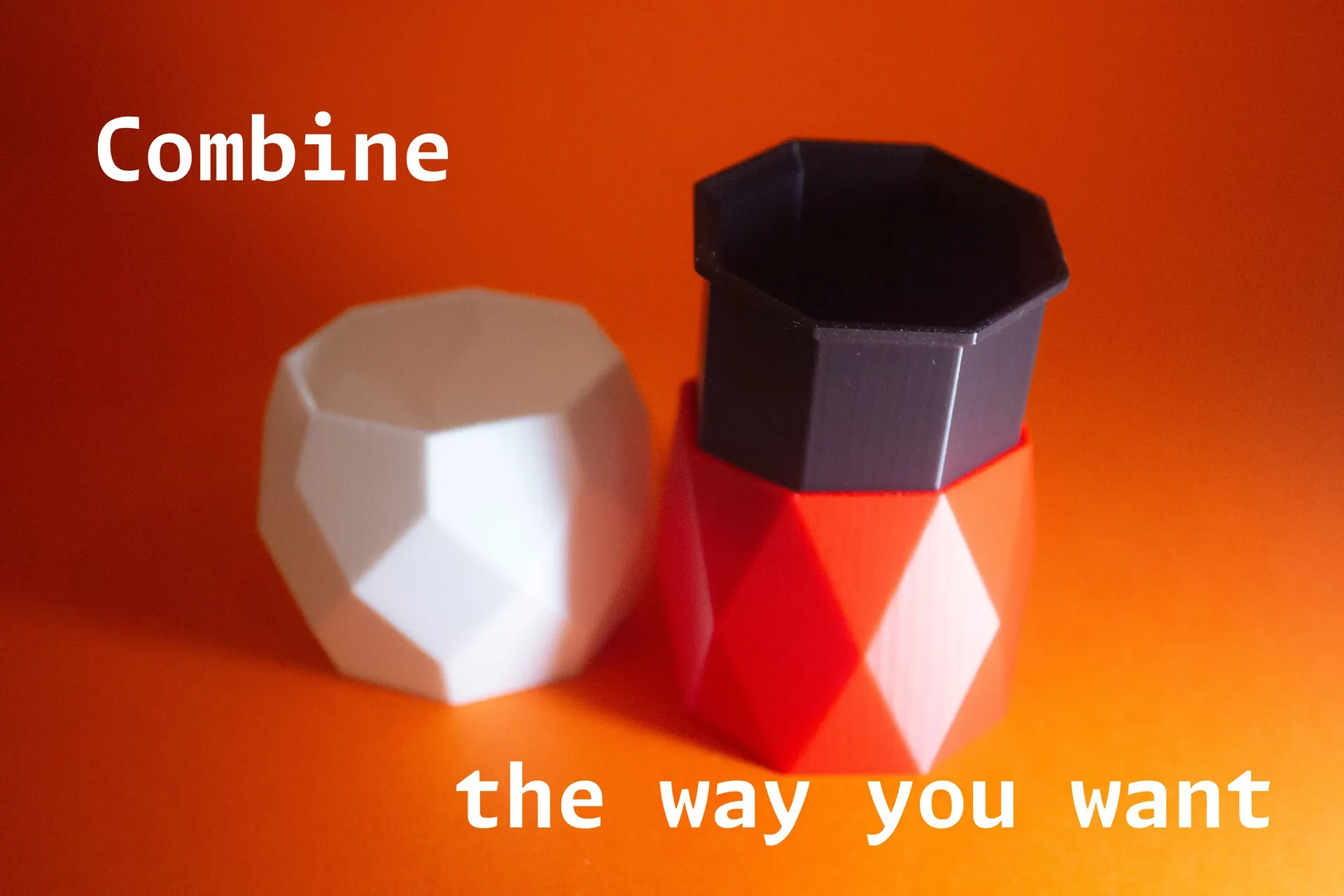

Внутренний горшок для растений выполнен таким образом, чтобы в нем можно было разместить внешние оболочки с любым углом конусности. Это значит, что горшок, сгенерированный с параметрами 50 х 50 х YY х ZZ, подойдет к ЛЮБОЙ из ракушек диаметром 50 мм и высотой 50 мм и более.

В горшке всегда будет 1 центральное + симметричное боковое отверстие, как определено параметрами.

Как распечатать:

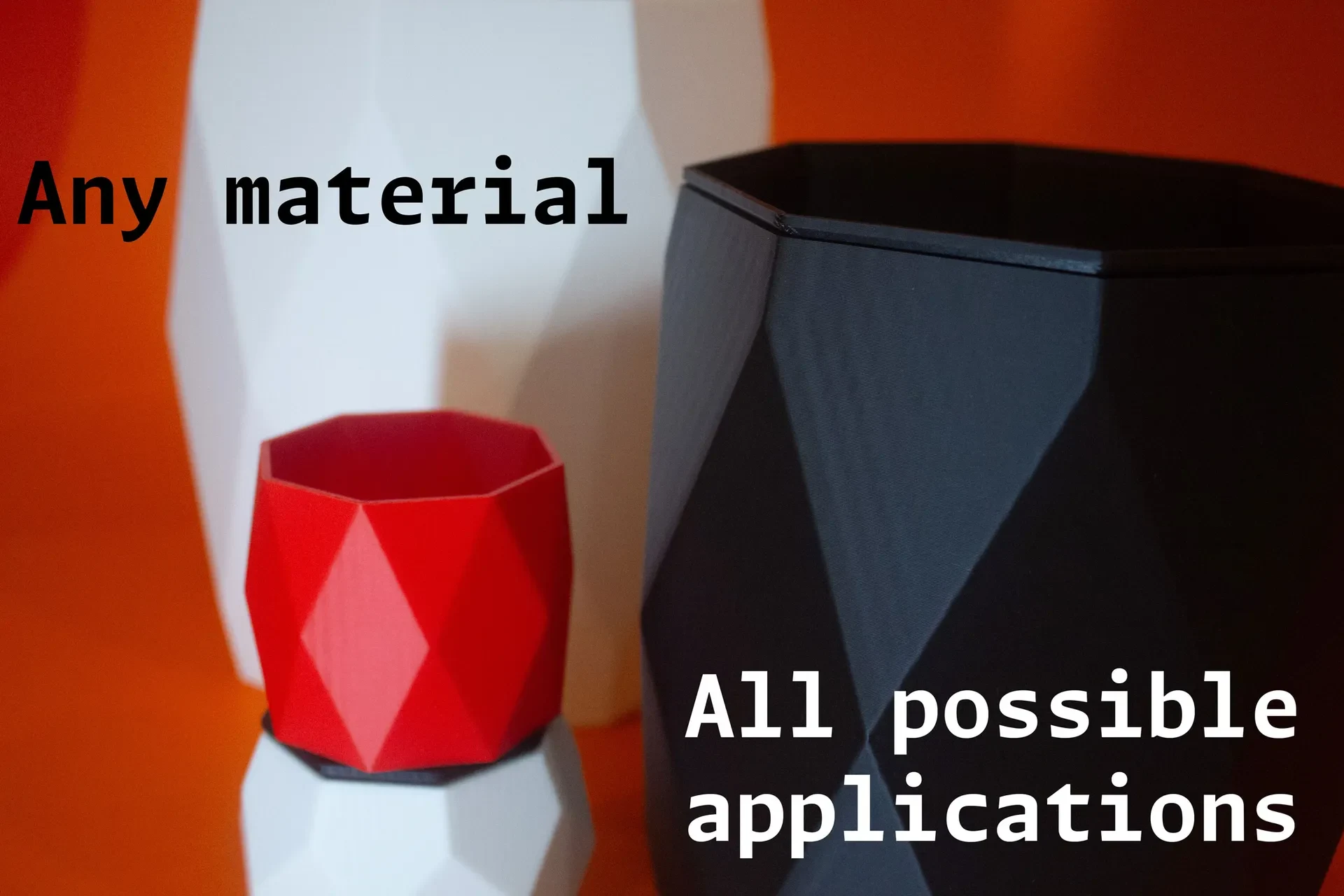

PLA/PETG/что угодно
Слой 0,2 мм или меньше
Нет опор

Есть отзывы о модели?

Пожалуйста, комментируйте и оставляйте свои отзывы

Не можете создать нужный размер? Просто укажите это в комментариях, и я загружу дополнительные STL.

Бесплатно для личного использования

Эта модель бесплатна для личного использования.

По вопросам коммерческого использования (то есть если вы хотите его продать) свяжитесь со мной — мы что-нибудь придумаем. Любое коммерческое использование без договоренности запрещено.
