OneWall — это настройщик браузера с двумя инструментами на одной странице. Никакой установки, никакой учетной записи — перемещайте ползунки, наблюдайте за восстановлением геометрии в реальном времени, а затем загрузите STL, STEP или 3MF.

https://amitkuzi.github.io/OneWall/

1 · Контейнеры и контейнеры в режиме «ваза»

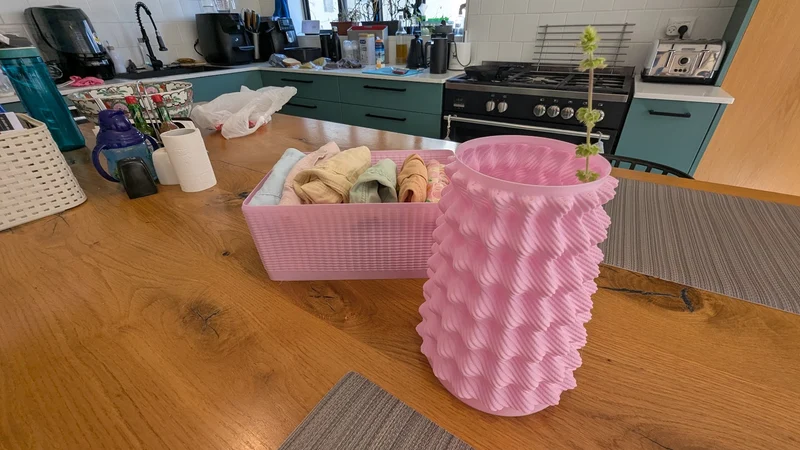

Оригинальный OneWall: контейнер, который печатает в виде одной непрерывной спирали шириной с сопло над несколькими сплошными нижними слоями. Быстрая и отличная обработка поверхности, а текстура ткани/ткани превращает тонкую стену в жесткую поверхность.

Внешние размеры — ширина, глубина, высота, радиус угла.

Высота трех секций — базовый переход · средняя стенка · верхняя кромка

Вертикальный профиль — линейный, бочкообразный, песочные часы, овальный, колокольный, двойной выпуклости, нестандартный синусоидальный.

Фактура стен — гладкая, ребра, кольца, сетка, плетеная ткань, корзинка, ромб, диагональ, накатка, волна, плюс четыре решетки Кумико (каку, ромб, треугольник, асаноха)

Виды верхней губы — закругленная, кромка, бортик, ребристая.

Эти детали имеют подпись @Amitkuzi, выгравированную на нижней стороне.

2 · Создатель Gridfinity

Полный генератор Gridfinity на той же странице. Части Gridfinity экспортируются чистыми, без подписи.

Контейнеры

Занимаемая площадь 0,5-8 единиц с шагом 0,5 (включая контейнеры половинного размера)

Высота 1-12 единиц по 7 мм, с шагом 0,5.

Размер ножки 0,5/1/2 единицы (21/42/84 мм)

Штабелируемая кромка, перегородки X/Y, толщина стенки

Дополнительная текстура спиральных ребер.

принты в обычном стиле с настоящими стенами и полом; lite сохраняет твердое тело в режиме спиральной вазы

Опорные плиты

Дробное количество клеток — 3,5 × 4,2 клетки в порядке. Остатки, достаточно большие для мусорного ведра, становятся розеткой меньшего размера; все, что уже, становится сплошной полосой-заполнителем. Таким образом, ра��мер тарелки соответствует размеру вашего ящика, а не сетке.

Размер ячейки 0,5/1/2/4 единицы

обычные пластины с закрытым полом или облегченные рамы с открытым дном

3 · Установите его на свой принтер

Часть, которая нужна большинству людей и которую делают лишь немногие генераторы: опорная плита размером с ящик обычно больше, чем принтер, который от нее приходится снимать.

Выберите свой принтер — встроены Elegoo Centauri Carbon и Bambu Lab A1 mini; добавьте свой размер кровати, и он запомнится в вашем браузере

Тарелка разрезается на плитки, соответствующие размеру кровати. Разрезает участок только по границам ячеек, поэтому ни одно гнездо никогда не разрезается пополам, а плитки плавно соединяются друг с другом.

Выбранная кровать рисуется на холсте, при этом полезная площадь после краевого поля отмечается отдельно.

При компактном расположении плитки располагаются на как можно меньшем количестве рабочих пластин и сообщают вам количество заданий на печать — две плитки, каждая из которых подходит к станине, часто делят одну пластину, поэтому 4 плитки могут составлять 3 отпечатка.

Экспорт

Формат

Используйте его для

СТЛ

любой слайсер (корзины OneWall поставляются с выгравированной подписью)

ШАГ

Импорт САПР — граненый сплошной AP214, а не гладкий NURBS

3МФ

в миллиметре, по одному объекту на плитку, поэтому разделенная пластина открывается как отдельные компонуемые части, а не как одна слитая капля

Экспортируйте в упакованном виде, и 3MF окажется в слайсере, уже разложенном на столе.

Настройки печати

Контейнеры и опорные плиты Gridfinity — обычные настройки, ничего особенного:

Настройка

Значение

Периметры

2-3

Высота слоя

0,2 мм

Заполнение

10-15 %

Поддерживает

Нет

Контейнеры в режиме «Ваза» (и облегченные стили Gridfinity):

Настройка

Значение

Спиральная ваза

ВКЛ.

Периметры

Сплошные слои/Низ

Сплошные слои/Верх

Высота слоя

0,2 мм

⚠ Нижние сплошные слои ≥ 2 для подписи. PrusaSlicer: Настройки печати → Слои → Сплошные слои/Низ. Гравировка выполняется в один слой (0,2 мм). При наличии 2+ нижних слоев он скрыт внутри пола и виден только снизу. В 1 слой он проникает в мусорное ведро.

Для контейнеров Gridfinity Lite установите нижние слои ≥ 26 (≈ 5,2 мм при толщине 0,2 мм), чтобы ножки и дека были твердыми до начала спирали.

Источник

Репо: https://github.com/amitkuzi/OneWall.

Лицензия: CC BY 4.0.

Построен с использованием OpenSCAD, Three.js, lil-gui и Three-bvh-csg.

Gridfinity — это открытый стандарт Зака Фридмана.

— @Амиткузи
