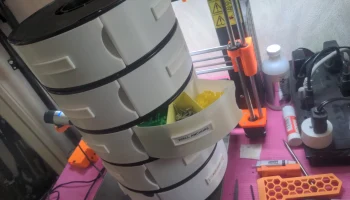

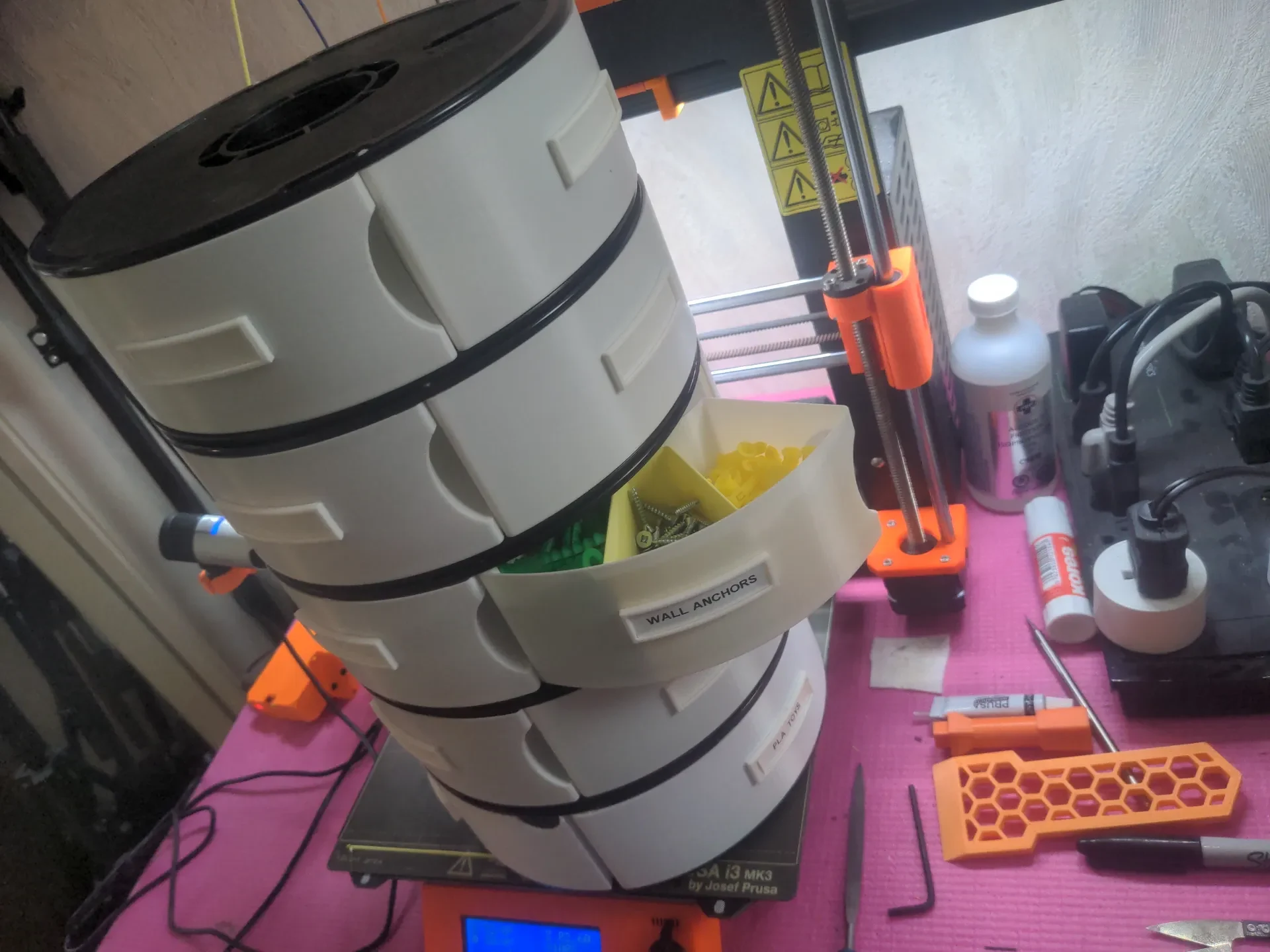

Выдвижная башня в режиме вазы (параметрическая, быстрая)...
Повторное использование катушек с нитью в качестве каркаса для башни для хранения мелких деталей — не новая идея, но другие версии, которые я пробовал, казалось, печатались слишком долго, использовали слишком много пластика или их было трудно адаптировать к противоречивым размерам катушек, используемых разными производителями. Но когда я увидел трюк с режимом вазы, используемый для изготовления ящиков для хранения с быстрой печатью, я задался вопросом, можно ли использовать тот же метод, чтобы сделать ящики для катушек более практичными.
Ну, оказывается, да. Да, может.

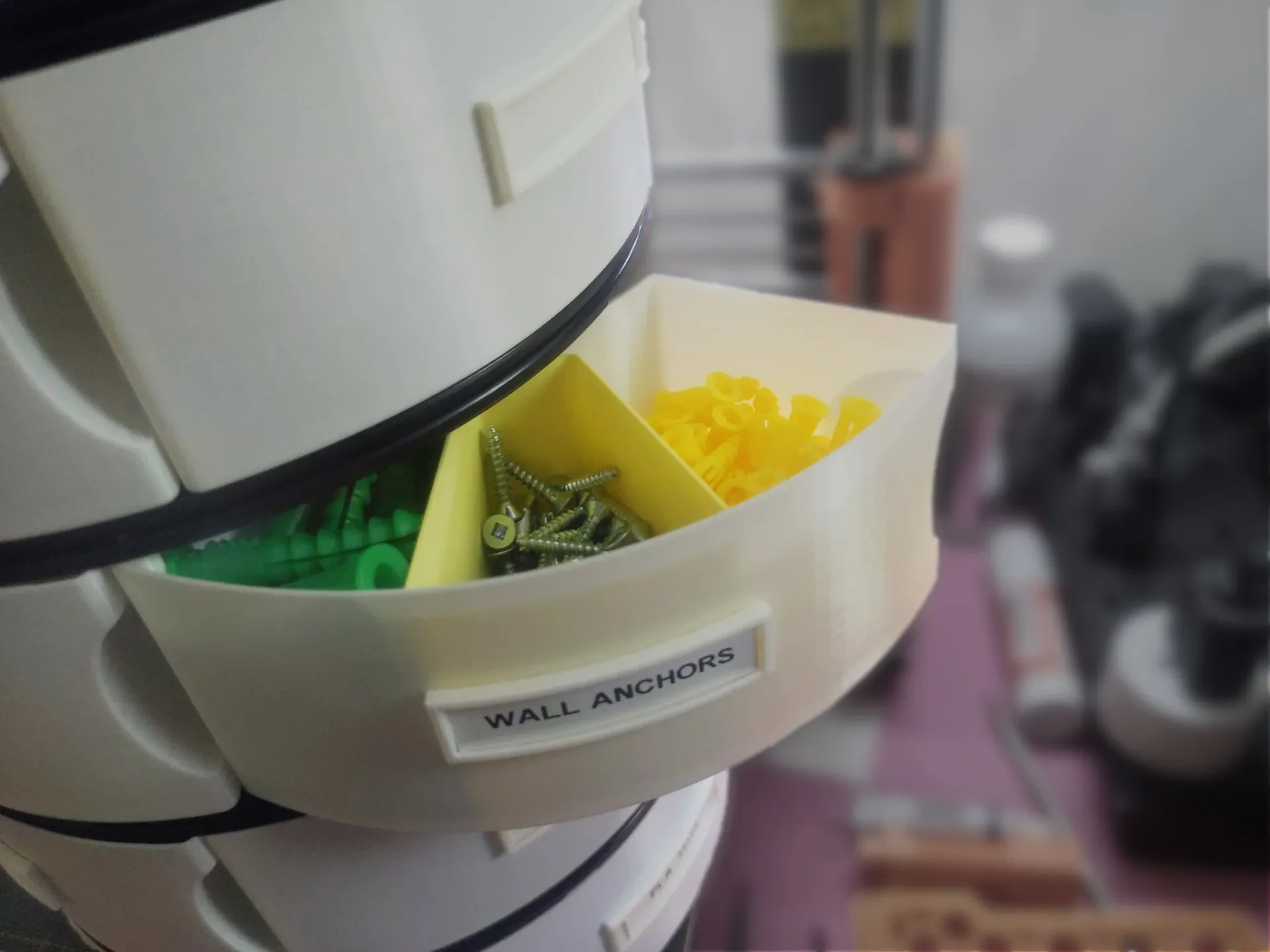

Я также включил идею чашки с внутренним разделителем, чтобы лотки можно было легко разделить, и есть простая рамка для этикеток с клеем, чтобы вы могли отслеживать, что находится в каждом ящике, а затем легко менять / менять местами этикетки, когда это содержимое меняется. (Мне не удалось придумать, как встроить рамки этикеток в дизайн режима вазы, поэтому я просто выбрал простой план Б.)
Процедуры
Существует так много разных производителей с таким количеством различных конфигураций катушек, что для меня было бы безумием пытаться предоставить файлы STL, подходящие для каждой возможной катушки. На данный момент я включил файлы для катушек AMZ3D, и я добавлю другие по мере расширения своей башни — но в этом и прелесть OpenSCAD — вы можете просто измерить имеющиеся у вас катушки, вставить цифры и распечатать лотки, которые подходят именно вам.
Лотки

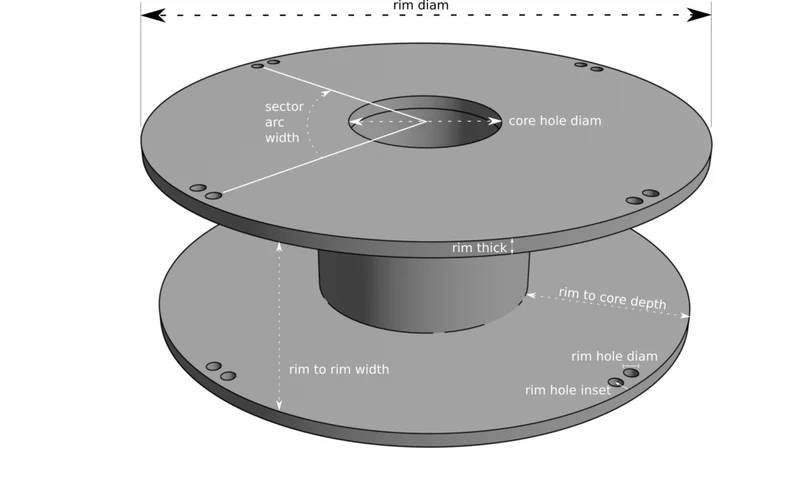

Чтобы создать лоток, осмотрите катушку, которую вы собираетесь использовать. Все они имеют одинаковый внешний диаметр, но практически все остальные параметры варьируются от марки к марке. Обратитесь к прилагаемой схеме, чтобы узнать список размеров катушки, которые вам необходимо выполнить, и получить четкое представление о том, что они означают.
Вам не обязательно использовать катушки одной и той же марки для каждого слоя вашей башни, но вам нужно будет собрать отдельные измерения для каждой марки, которую вы планируете использовать.
Особое внимание следует обратить на расстояние между отверстиями по краям, которое определяет количество лотков, которые может вместить катушка. (Я предпочитаю использовать их для крепления шарнирных штифтов, а не сверлить/расплавлять свои собственные, потому что у меня всегда получается что-то не так, но вы можете сделать свои собственные отверстия, если хотите.)
Однако единственным недостатком использования существующих отверстий является ограничение количества и положения лотков, которые вы можете использовать на этом слое.
Например, катушки AMZ3D, которые я использовал для своей башни, имеют четыре пары отверстий, что позволяет мне легко разместить 4 лотка на катушку, но мои катушки Duramic имеют 3 пары.
Для режима вазы в PrusaSlicer наиболее важными настройками являют��я две указанные ниже: первая гарантирует, что вы действительно печатаете в режиме вазы, вторая увеличивает толщину выдавливаемой стенки, чтобы обеспечить более прочный лоток. (Если вы не увеличите ширину периметра до 0,8, ваши лотки будут очень хрупкими.)
включить слои и периметры/вертикальные оболочки/спиральную вазу
установите Расширенное/Ширину экструзии/Внешние периметры на 0,8 (при условии, что сопло 0,4 мм)
Разделительные чашки
Чашки печатаются так же, как и лотки, и используют те же настройки режима вазы.
Блокировки
Чтобы создать блокировку (используемую для соединения двух катушек вместе), вам необходимо знать диаметры двух внутренних отверстий. В зависимости от того, насколько жесткие ваши допуски и какой высоты вы делаете замки, вы можете получить устойчивую башню с помощью простого трения, но я предпочитаю использовать более короткие замки (��оторые печатаются быстрее), а затем приклеивать их на место. Я также пробовал печатать их в режиме вазы, и они печатаются быстрее, но они были слишком гибкими, чтобы создавать большое трение.
Поскольку они довольно тонкие, я печатаю свои с полями толщиной 1 мм, чтобы они оставались прикрепленными к рабочей пластине.
Булавки
Вы можете напечатать их с более длинными стержнями, если вас беспокоит, насколько хорошо они останутся в пазу петли лотка, но я считаю, что 4 или 5 мм вполне достаточно.
Как и интерлок, они довольно тонкие, поэтому поля толщиной 1 мм и здесь пригодятся. (Именно поэтому я обычно печатаю 1 блокировку и 8 контактов одновременно.)
Этикетки
Рамки для этикеток печатаются отдельно, а затем приклеиваются на место. Вместо того, чтобы полагаться на дрянной клей, который поставляется с большинством лент для этикеток, я просто вставляю свои в рамки, что упрощает их замену позже, когда я в конечном итоге перезатираю.
