Лотки-органайзеры с глубокими розетками в режиме вазы; Op...

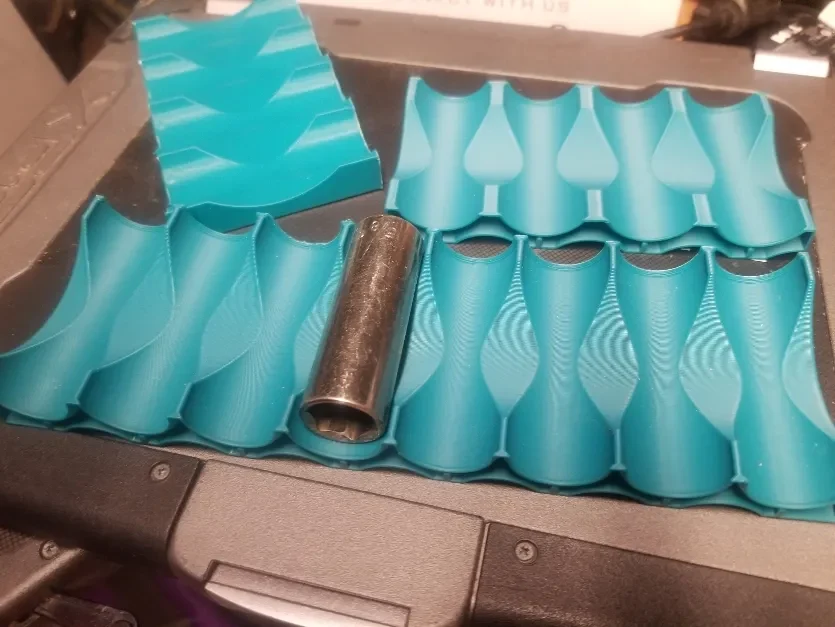

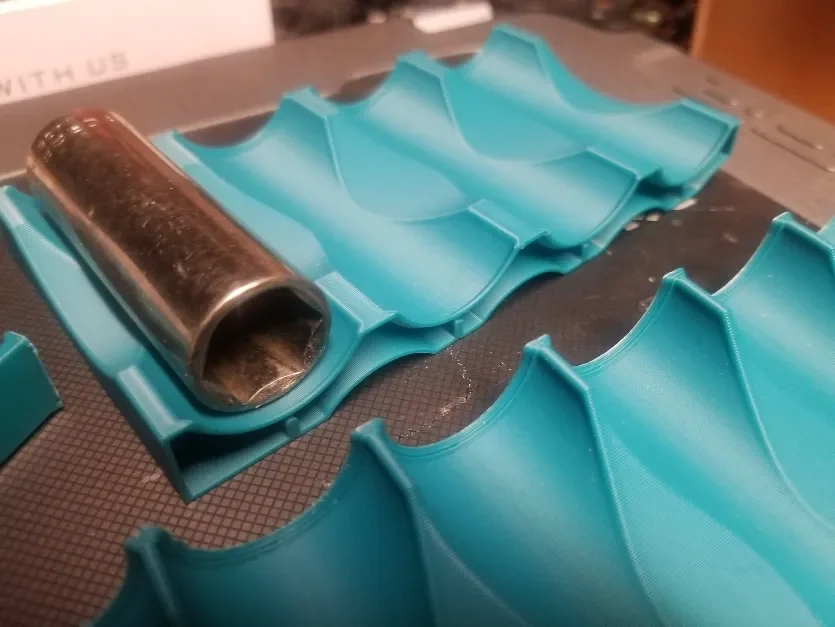

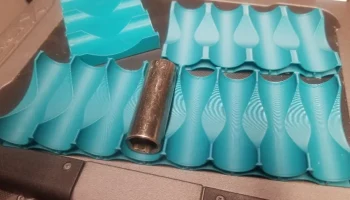

Как говорится, это просто простой лоток, чтобы головки (обычно глубокого типа) не катались по ящикам для инструментов. Просто хотел что-нибудь быстрое и простое для ящика для инструментов, чтобы глубокие головки, потому что их нужно укладывать, не перекатывались.

Я мог бы сделать их более компактными, если бы они установили отдельные размеры «отсека» для каждого диаметра гнезда, но здесь слишком много проблем… Таким образом, они универсальны: любая подходящая розетка подходит; Даже если на это потребуется немного места в коробке.

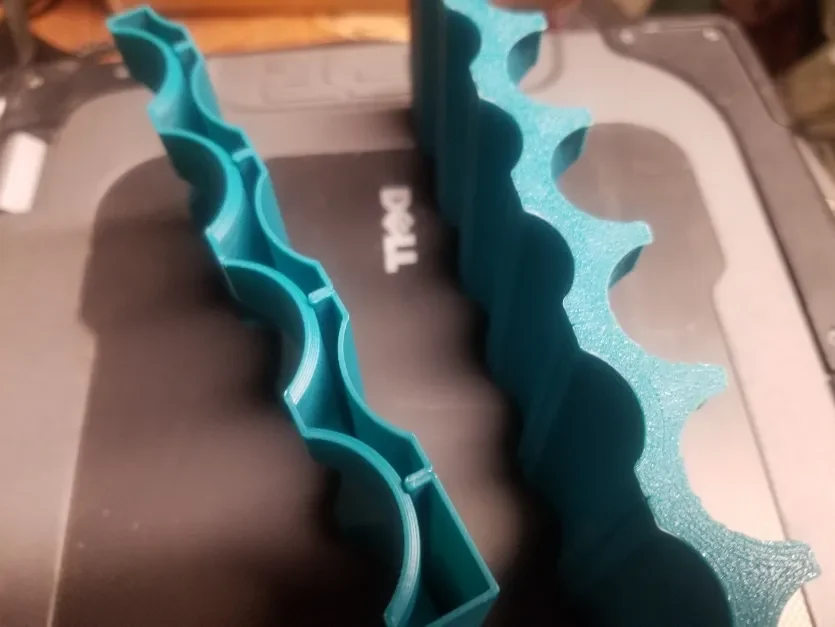

Они предназначены для печати в режиме вазы, поставленной дыбом. Пожалуйста, хотя бы печатайте стоя, если не в режиме вазы… Экономит огромное количество времени на коже, необходимое для печати кривых, лежащих ровно.

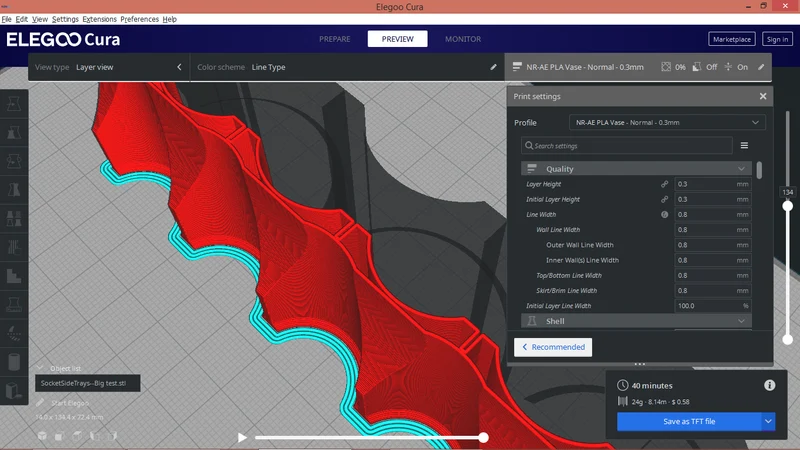

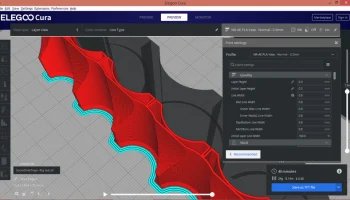

Поскольку они предназначены для режима вазы, а жесткость конструкции зависит от толщины стенки, попробуйте печатать с шириной экструзии стенки, соответствующей предписанной толщине стенки. Да, это имеет значение, иначе, по крайней мере, он не будет правильно нарезаться.

Как правило, при условии, что ваш принтер и нить настроены правильно, толщина стенок STL 0,6 печатается нормально с любым из трех распространенных размеров экструзии сопла, установленных в вашем слайсере. 0,4 мм немного структурно страдает, 0,6 мм идеален, а 0,8 мм местами будет выдавливаться, но это работает.

Имена файлов — это количество отсеков (розеток), размеры отсека, а затем толщина стенки, на которой предполагается печатать. «8-Bay25x70Tray08.stl» — это 8 розеток размером максимум 25x70 мм при ширине стены 0,8 мм.

Я выбрал 25x70, потому что кажется, что средняя глубина головки для привода 3/8 дюйма имеет длину около 2,5 дюйма, а диаметр 25 мм должен давать достаточно места для головки размером примерно до ¾ дюйма или 19 мм, среднего максимального размера в большинстве наборов.

Файл Opescad является параметрическим для приведенных ниже настроек;

(Обратите внимание, что для файла OpenSCAD требуется установка библиотеки BOSL2!)

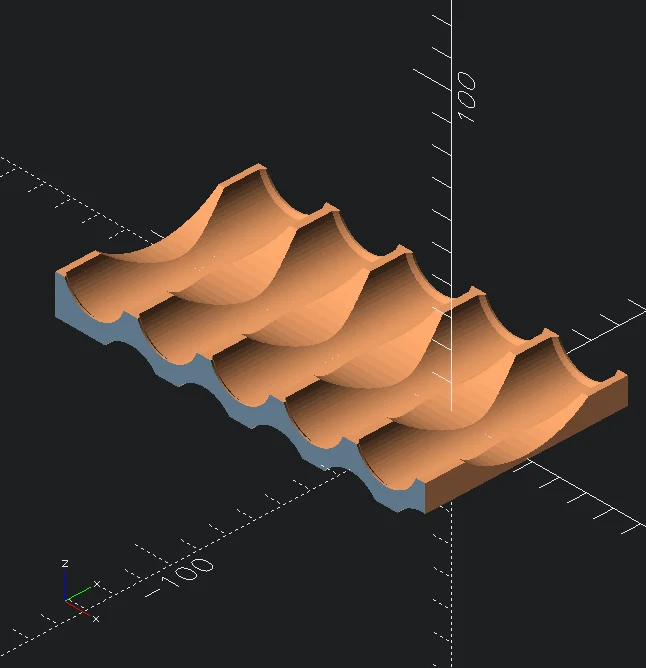

Здесь показаны «стандартные» настройки из файла.

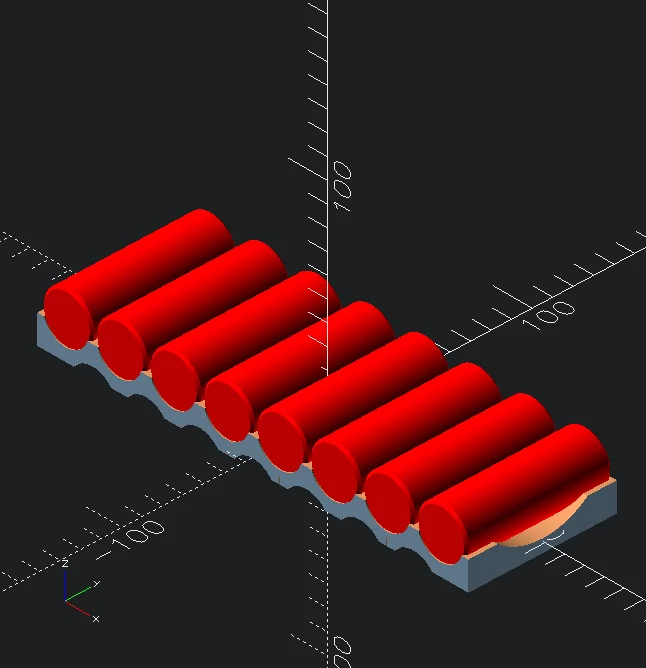

//Макет сокетов заданного размера. показывать только при предварительном просмотре F5, F6 не будет отображаться, но вы можете полностью отключить его, если хотите.
SocketVisualizer=истина;

//Сколько бухт. Я выбрал только 8, потому что при номинальном диаметре гнезда 1 дюйм это все, что подходит для моего принтера.
SocketCount=5;//[1,2,3,4,5,6,7,8]

//Хотите маленькие гребни на концах заливов?
Хранители=истина;

//длина между хранителями.
Высота сокета = 70;

//Диаметр розетки, соответствующий вырезанным отсекам.
Диаметр Сокета = 25,4;

//включительно зазор между отсеками, тоесть 1,6 здесь зазор 0,8мм.
СокетКлиренс=2;

//ширина экструдера для печати. да, это имеет значение, иначе он не нарежется правильно. установите такую ​​же ширину стенки слайсера, а не размер сопла!!! Я не могу заставить параметры работать идеально, пресеты для общей ширины сопла находятся здесь. Я рекомендую 0,6 или выше для структуры. Я печатаю до 0,8 стенок с соплом 0,4 вполне нормально. Как правило, настройка 0,6 здесь подходит для любого из трех значений, установленных в слайсере… 0,4 немного страдает структурно, значение 0,8 местами будет чрезмерно выдавливаться, но это работает.
RailWall=0.6;//[0.4,0.6,0.8]

// установите то же, что и ваш слайсер. Рекомендуемая толщина не менее 1,2 мм, если установлены держатели.
СлойВысота=0,3;
Слои пола = 4;
Этаж=FloorLayers*LayerHeight;
FLR=Этаж;

//насколько гладкие изогнутые поверхности.
Разрешение=70;

//При этом на консоли будет напечатана длина лотка и количество активных отсеков. Быстрый ярлык, чтобы узнать, подходит ли лоток к вашему принтеру!
BaseEcho=истина;
