18650 Бутылки-контейнеры для ПЭТ-крышек диаметром 28 мм.....

Дизайн

Цели проекта:

Базовый контейнер для защиты обычных типов литий-ионных элементов при хранении или переноске в сумке и т. д., поскольку короткое замыкание с литий-ионными элементами — это не шутка. (Никогда не носите голый аккумулятор в кармане рядом с ключами! Кстати, это не личный опыт.)

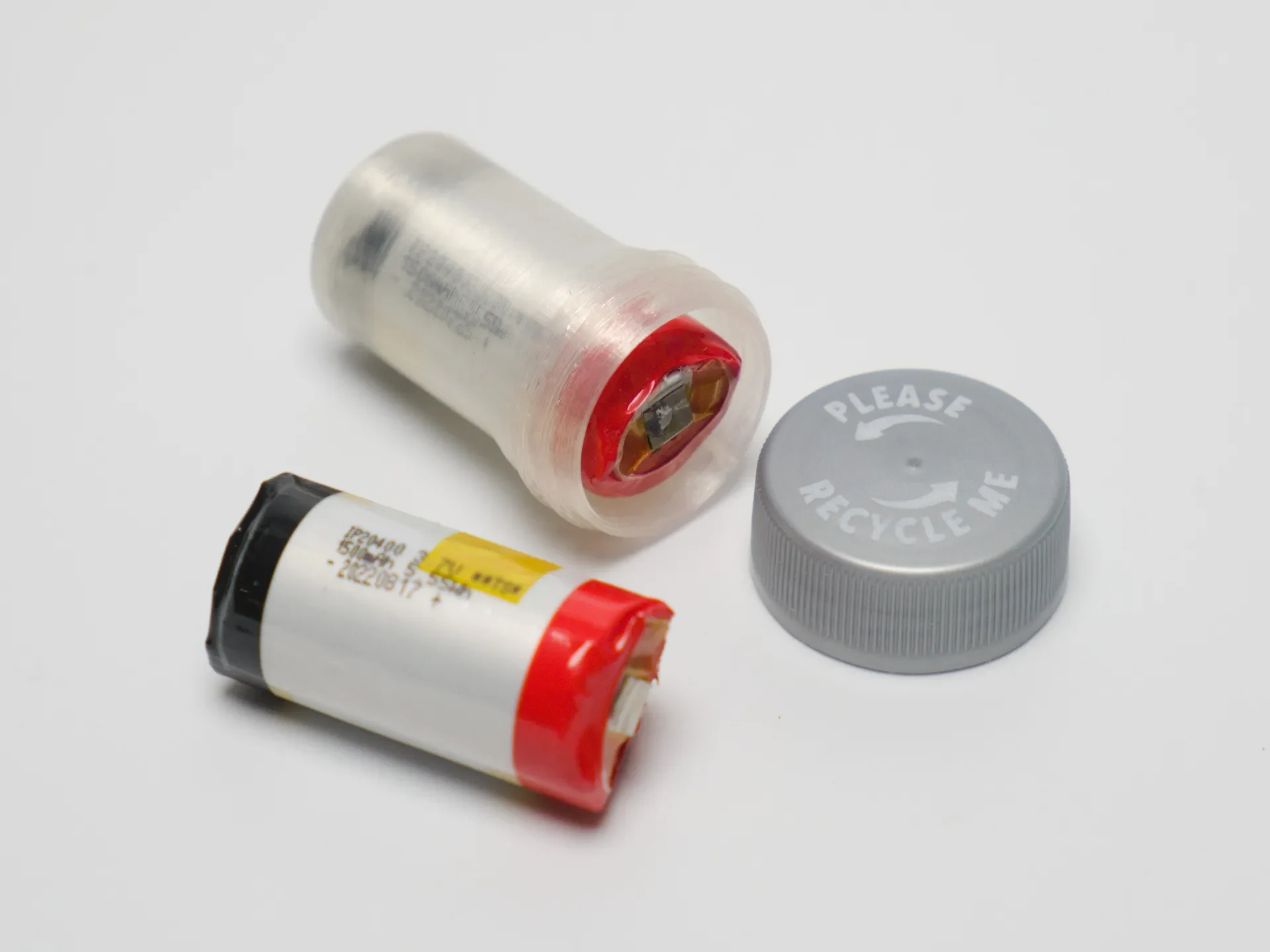

Повторно используйте крышки от ПЭТ-бутылок диаметром 28 мм.
Разработать свой более ранний диза��н параметрических бутылок для повторно использованных крышек диаметром 38 мм, дополняя его более плавными деталями и улучшая исходный код.
Упростите печать.

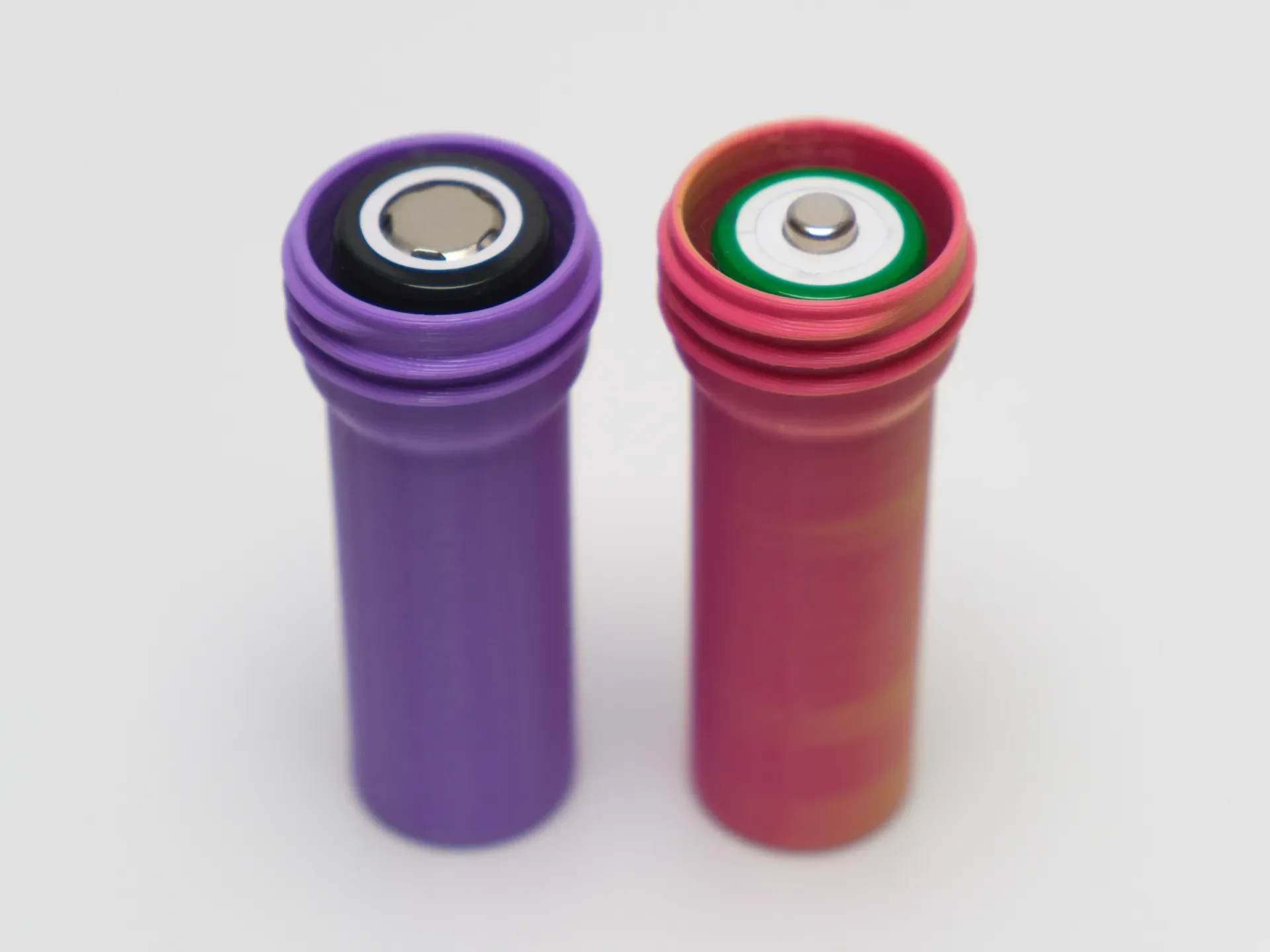

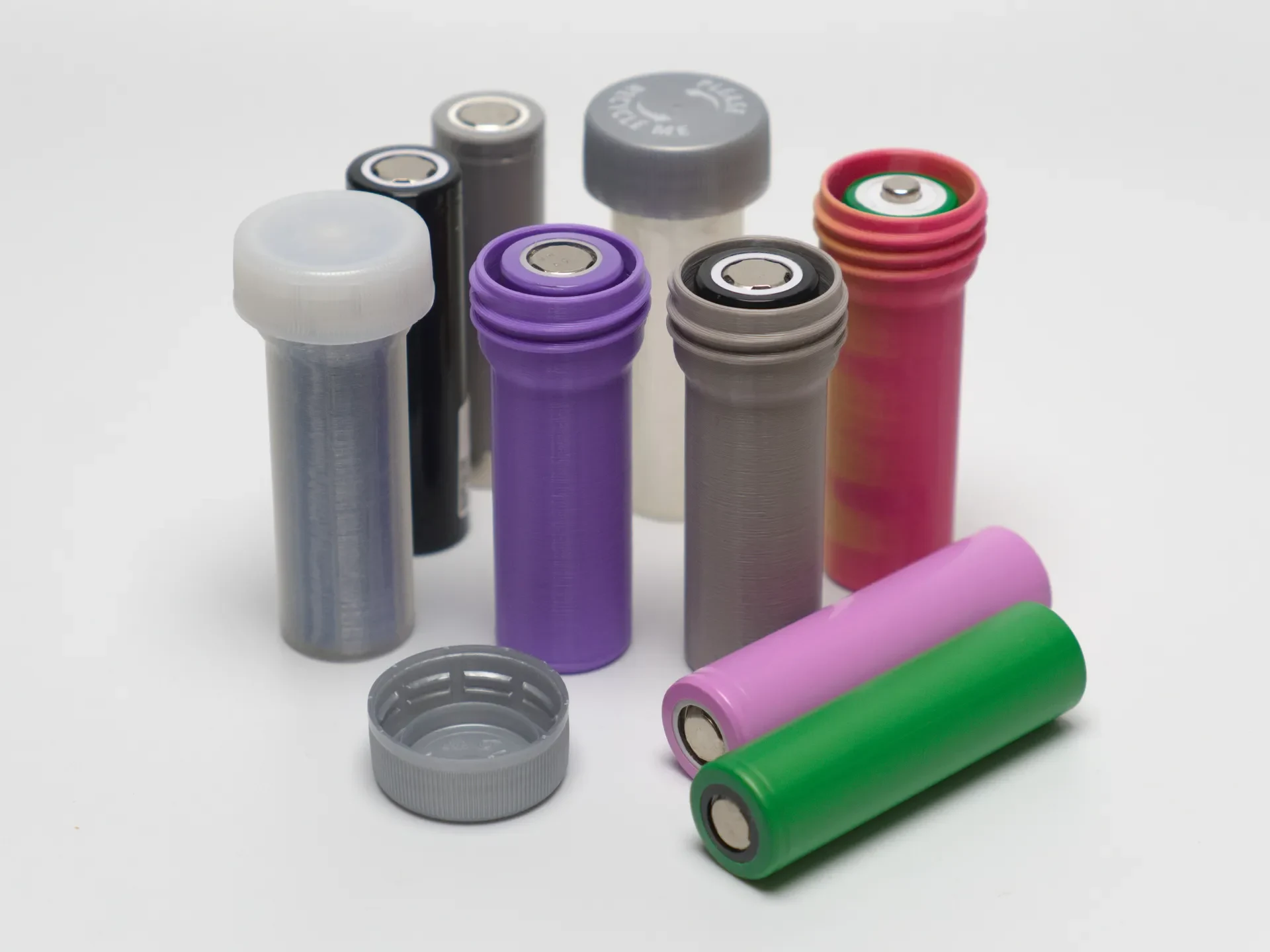

Ячейки 18650 с плоской крышкой и с пуговицами рассчитаны на бутылки разной высоты, что обеспечивает отсутствие дребезжания. У меня также есть несколько вариантов для других типов ячеек, а также пример бутылки большего размера, которую можно сделать, изменив параметры в файлах OpenSCAD.

Любая 28-миллиметровая крышка, взятая из обычной ПЭТ-бутылки для напитков, подойдет, поскольку она изготовлена ​​по схожим стандартам (PCO28 1810 и т. д.). Резьба в моем дизайне не соответствует каким-либо стандартам, поскольку ей не нужны детали, предпочтительные для газированных напитков — они здесь не нужны.

Если у вас нестандартный аккумулятор с добавленной защитой или USB-схемой зарядки, то обязательно измерьте его и посмотрите, подходит ли он — в противном случае измените параметры подходящие.

Ячейки с очень толстой термоусадочной пленкой могут плотно поместиться в трубке бутылки. Хотя я протестировал итерации бутылок 18650 с несколькими разными ячейками, и теперь все они подходят без заеданий.

Параметры

Дизайн можно изменить, чтобы создать множество простых форм бутылок, отличающихся от типов, для которых был создан этот проект, хотя я еще не далеко ушел от основного дизайна.

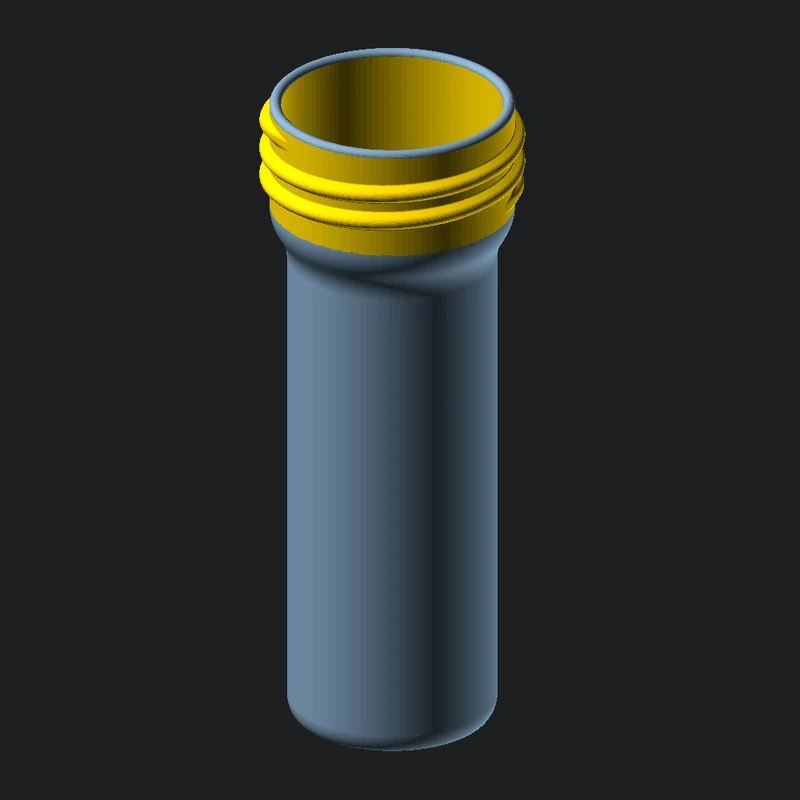

Мой код немного глючный, но работает (я учусь) — соединение между цилиндром бутылки и областью резьбы (с использованием модуля «аншлюс» из UB.scad) может быть сложно настроить для бутылок разных диаметров без сообщения об ошибке, но вы можете изменить некоторые параметры в строке 37, такие как «рад», «град» и т. д., пока ошибки не прекратятся. Также может помочь изменение параметра «ch» (высота соединения) в «бутылке» основного модуля.

Я рекомендую использовать последнюю версию OpenSCAD (2023 г.), поскольку версия 2021 г. возвращает предупреждения при использовании с UB.scad.

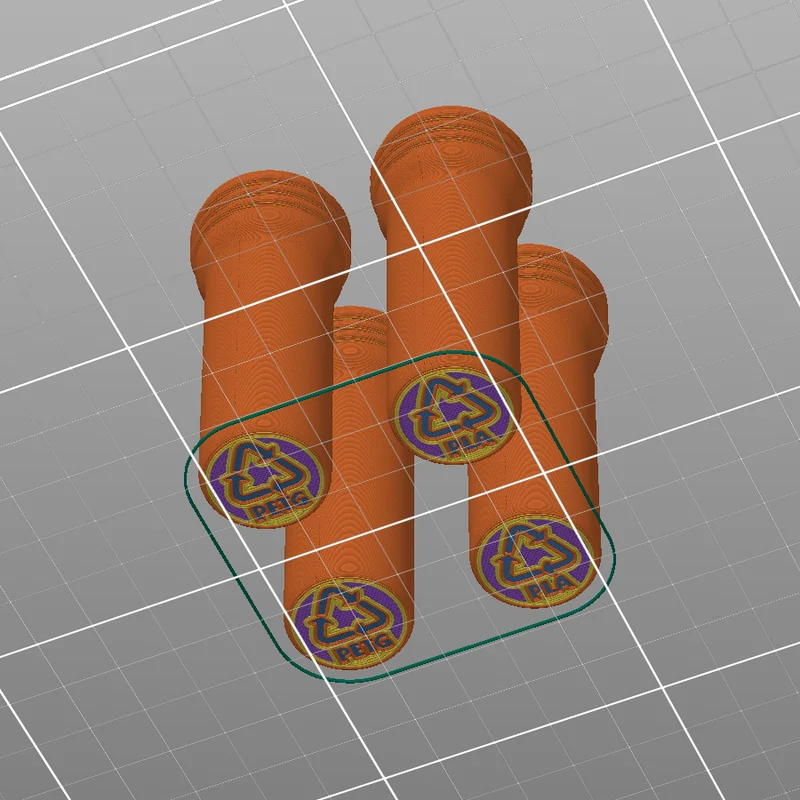

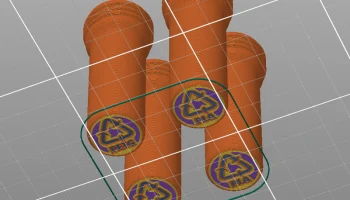

Печать заметок
PLA работает нормально, но я думаю, что PETG может быть более прочным материалом для этой цели. Другие я еще не пробовал.
Переменная высота слоя работает хорошо, если вы хотите, чтобы резьба была немного лучше, но я считаю, что 0,2 мм работает вполне приемлемо.
Три периметра (настройка на входящий в комплект 0,3 мф) лучше для прочности, но два будут работать, если печатать с соплом 0,6 мм. Если вы хотите попробовать два периметра с соплом 0,4 мм, тогда отредактируйте параметр «wt» (толщина стенки) файла SCAD на 0,9 и визуализируйте новый .stl.
Если ячейка в бутылке очень плотно прилегает, обязательно проверьте настройку потока, так как если она слишком высокая, стенки будут печатать толще, чем должны.
