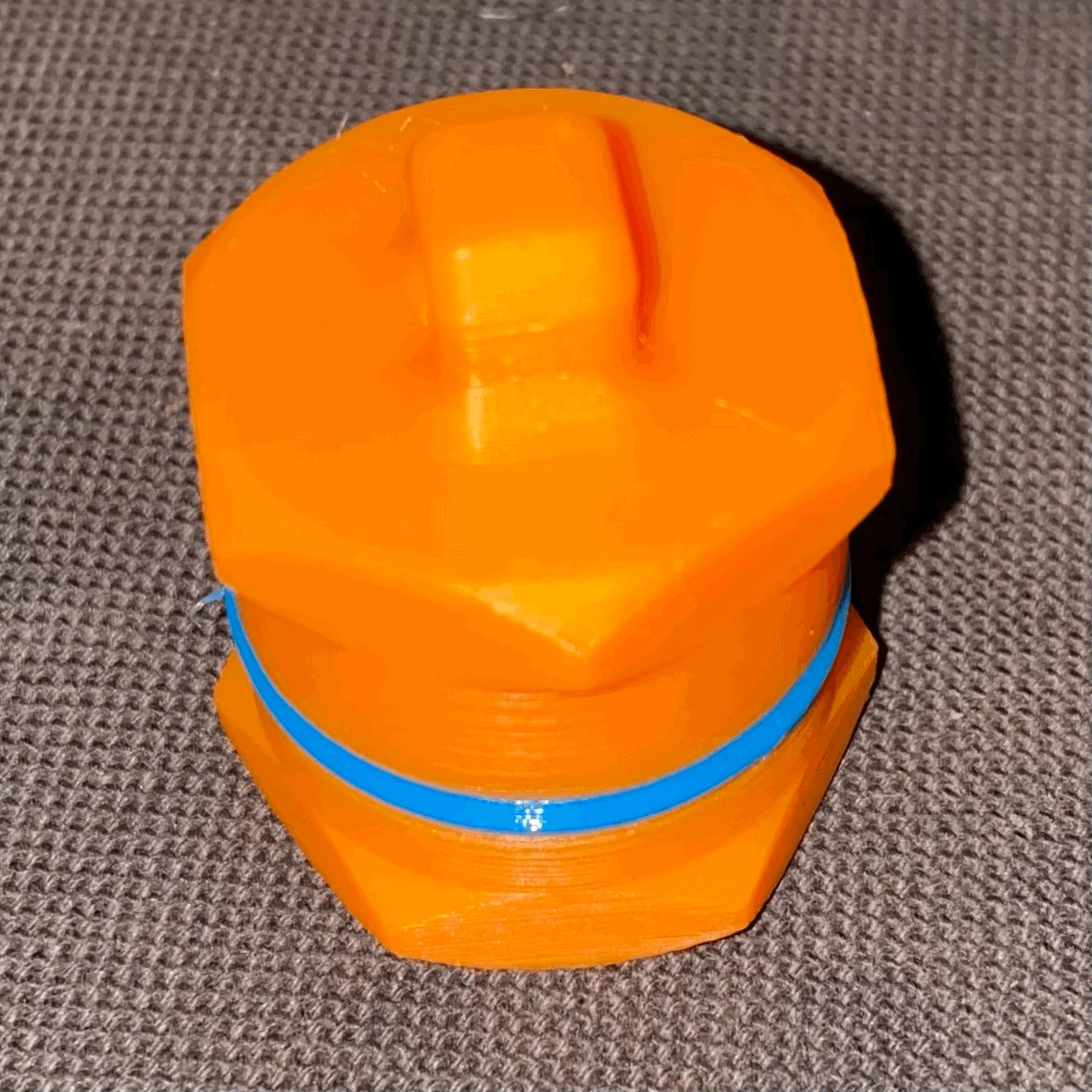

Контейнер для параметрического брелка с канавкой для упло...
Я добавил канавку под уплотнительное кольцо к оригинальному дизайну NoahT. В том же духе, что и оригинал, прилагаю параметрический файл.
Для регулировки высоты канавки уплотнителя я добавил дополнительный параметр. Откройте файл .f3d в Fusion и измените Seal_H на желаемый размер канавки в меню «Модификация» > «Изменить параметры».
Я напечатал свой с допуском резьбы по умолчанию 0,2 в оригинальном дизайне и с внутренним диаметром и внутренней высотой 20 [мм]. У меня обработка потоков работала правильно только с тонким профилем слайсера (я использовал профиль по умолчанию 0,08 Extra Fine в Bambu Studio). Добавление небольшого количества вазелина сделает резьбу более гладкой, но в этом нет необходимости.
После проверки разных диаметров. Я остановился на уплотнительном кольце с внутренним и внешним диаметром 20,5 и 25,5 [мм] соответственно. Это размер модели уплотнительного кольца на вкладке «Файлы». Настройте уплотнительное кольцо в соответствии со своими потребностями с помощью параметрической модели T-MAN → https://www.printables.com/model/151129-parametric-o-ring/files
В качестве уплотнительного кольца я использовал ТПУ Overture 95A. Напечатано с 2 стенками, без заполнения, 1 верхним и нижним слоем.
