Параметрический контейнер TwistSnap

Коробки, кейсы

Источник:

www.printables.com

Простые, быстрые, параметрические контейнеры.

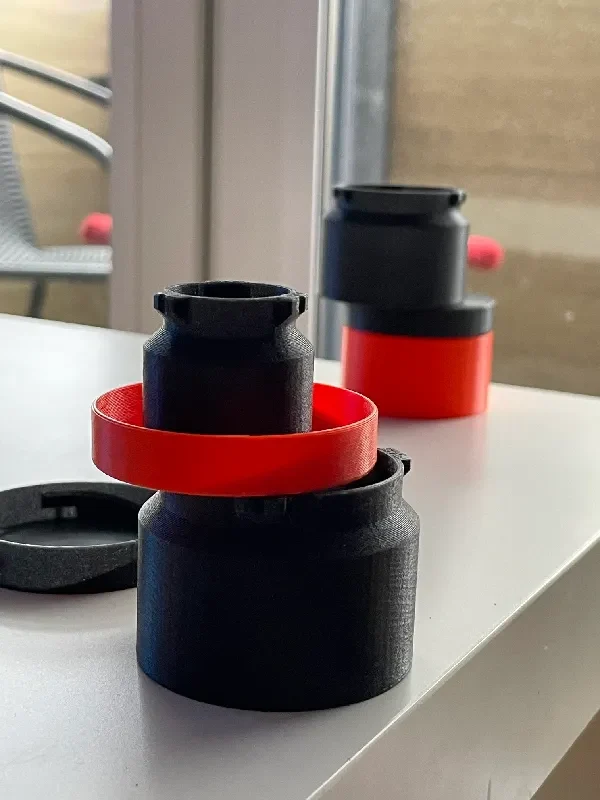

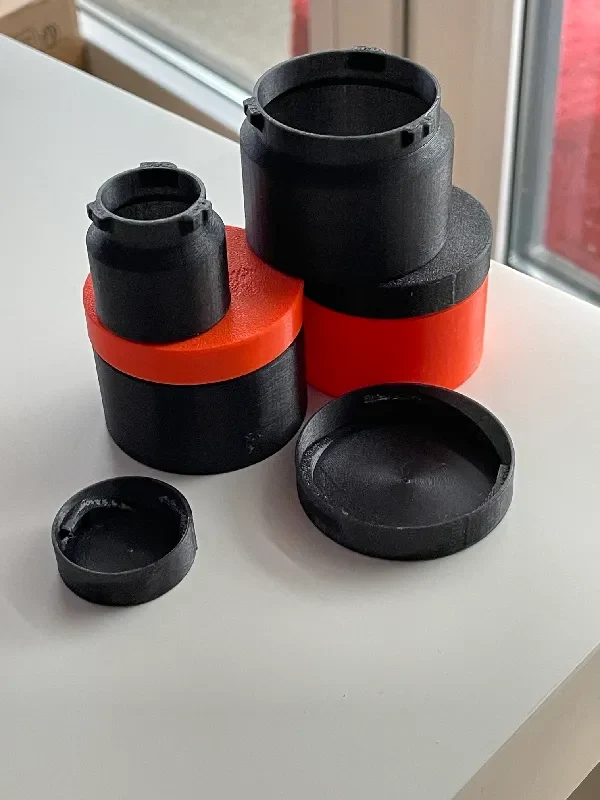

Я видел несколько подобных конструкций, но решил создать свою собственную параметрическую банку с поворотным замком (контейнер понадобится в другом параметрическом, более нишевом проекте). Этот поворотный замок действительно прост: для расчета высоты банки/крышки, конусов и зазоров требуется некоторая математика, для печати не требуются опоры.

Параметры:

РАЗМЕР: внешний диаметр контейнера не менее 30-35 мм с шириной выреза 8 мм.
ВЫСОТА: высота вкл. крышка
WALL_WIDTH: ширина стены, я печатаю с шириной стенки 1,0, это делает контейнеры легкими и быстрыми для печати с соплом 0,4.
ЗАЗОР: по умолчанию установлено значение 0,4 мм, изменение +- 0,2 мм не должно повредить модель.
Другие параметры могут нарушить модель, но если вы хотите, есть параметры для ш��рины/глубины выреза, смещения «горлышка» банки, зазоров и т. д.
