Контейнер с отсеками для винтов и других мелких предметов...

Я не беру плату за свои функциональные модели. Пожалуйста, рассмотрите возможность приобретения некоторых из моих платных моделей, чтобы поддержать мою работу и этот замечательный веб-сайт: https://www.printables.com/@ninjamida/store.

Еще один контейнер для печати для вашего небольшого оборудования. Внешняя структура и отдельные отсеки напечатаны отдельно, что позволяет свободно смешивать и подбирать отсеки разного размера.

В загруженных моделях для отсеков используется базовый размер 25 x 30 мм, но вы можете загрузить и изменить файл FreeCAD, чтобы использовать любой другой размер, который вам нравится — существует VarSet, в котором определены почти все размеры, и вы, как правило, можете просто настроить его, а затем повторно экспортировать файлы.

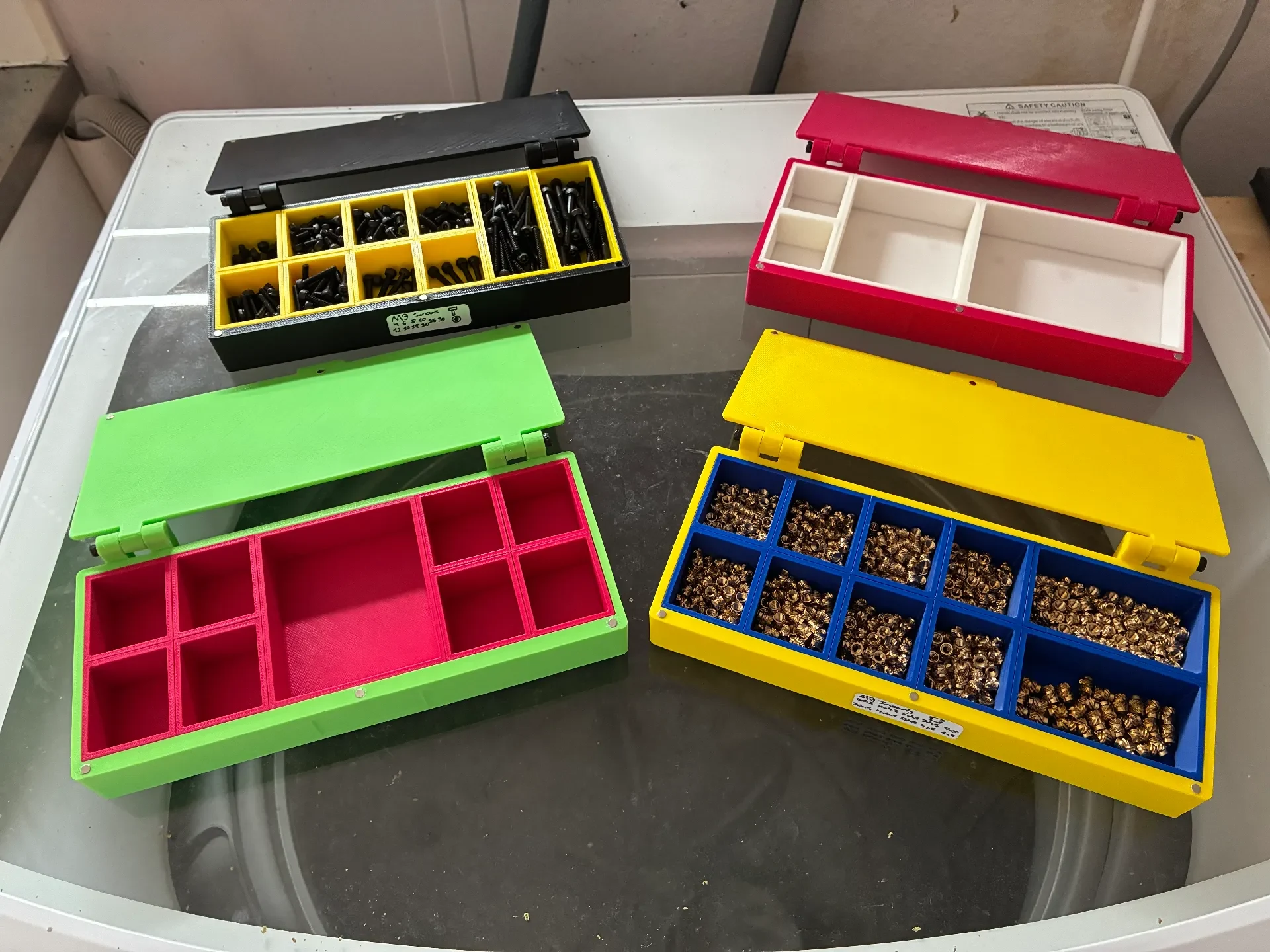

Эти контейнеры штабелируются с другими контейнерами такого же размера. Обычно их нельзя штабелировать в разные размеры или если какой-либо из размеров значительно изменился.

Отделения имеют наклонную переднюю часть с закругленным переходом. Несмотря на то, что он крутой, я считаю, что этого достаточно, чтобы легко достать из отсеков винты и другие мелкие детали.

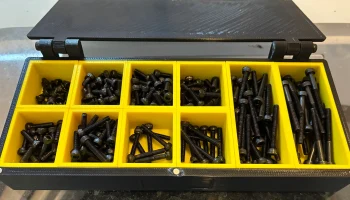

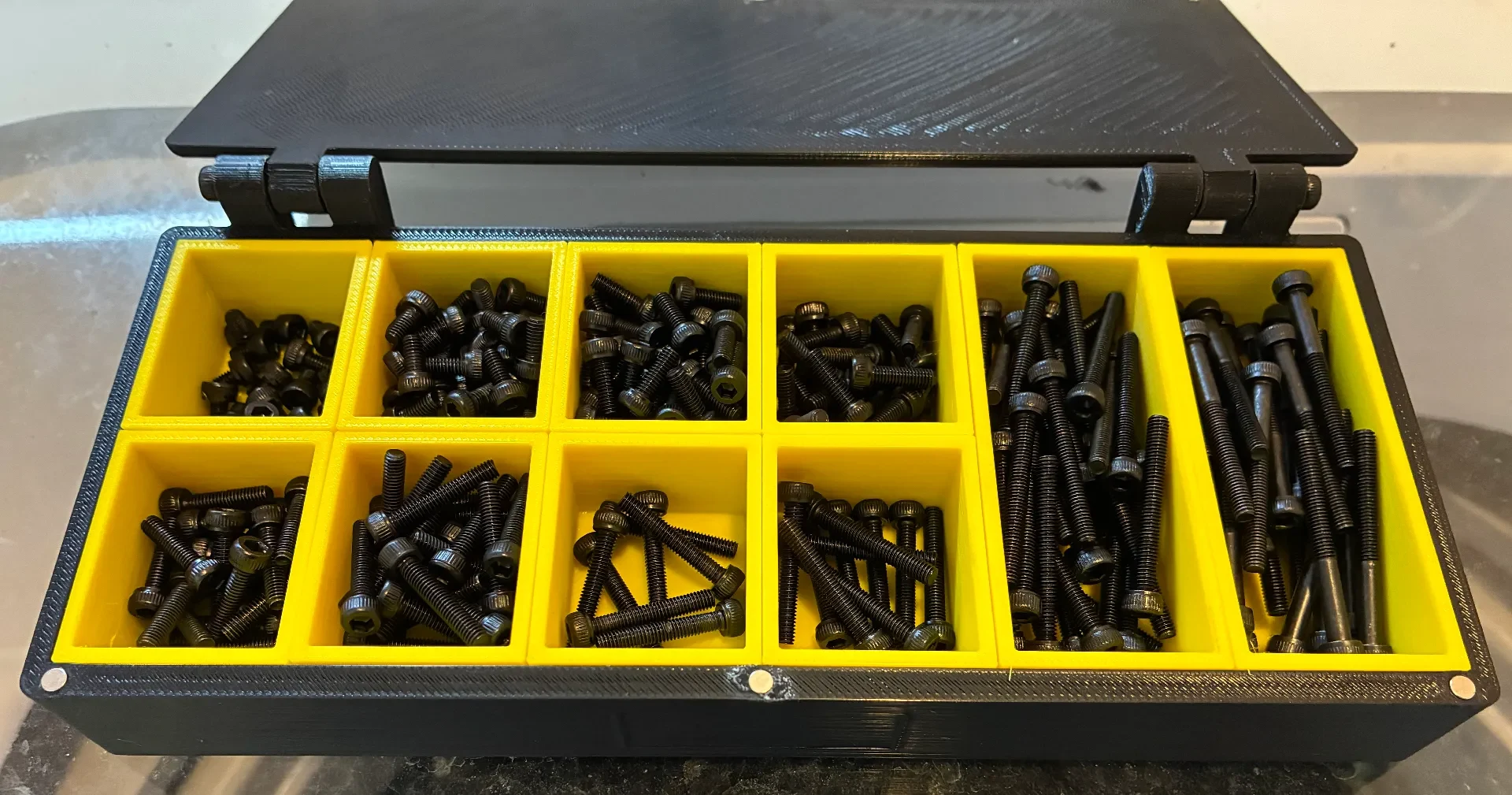

На фотографиях представлена ​​конфигурация 6х2 с отсеками 1х1, 2х1 и 1х2.

Если вы хотите, чтобы я загрузил STL других аранжировок, помимо включенных, дайте мне знать.

Непечатные детали
— 2 винта M3x20, без потайной головки.
— 6 круглых магнитов размером 3 x 1 мм (необязательно, но рекомендуется)
— Этикетка размером 35 x 19 мм (опционально)
— Суперклей (может потребоваться, а может и не потребоваться, в зависимости от допусков вашего принтера)

Настройки печати
— Используйте любой жесткий материал, который вам нравится (я ��спользовал PLA).
— Преимущества (но не требуют) переменной высоты слоев
— Ни для какой части опоры не требуются, но могут быть желательны в верхней части держателя этикетки в вариантах BaseWithSlot.
— Для более крупных деталей могут потребоваться поля в зависимости от вашей установки и выбора материала.
— Рекомендуется использовать сопло диаметром 0,4 мм или меньше.

Детали для печати
— Распечатайте 1 основу желаемого размера: либо обычную версию (с выемкой для прикрепления этикетки), либо версию с прорезями (с держателем для вставки обычной бумажной этикетки)
— Распечатайте 1 крышку того же размера.
— Распечатайте отсеки по желанию, чтобы заполнить эти места.

Сборка
— Сначала дважды проверьте штабелирование: поместите основание поверх крышки и проверьте, правильно ли оно сложено.
— Установите крышку на основание так, как она будет располагаться при закрытом контейнере.
— Вставьте винт M3x20 в отверстие каждой петли и затяните. Если резьба винта ослаблена, нанесите небольшое количество суперклея прямо под головку винта (рекомендую закончить сборку и убедиться, что все остальное подходит, прежде чем наносить этот суперклей)

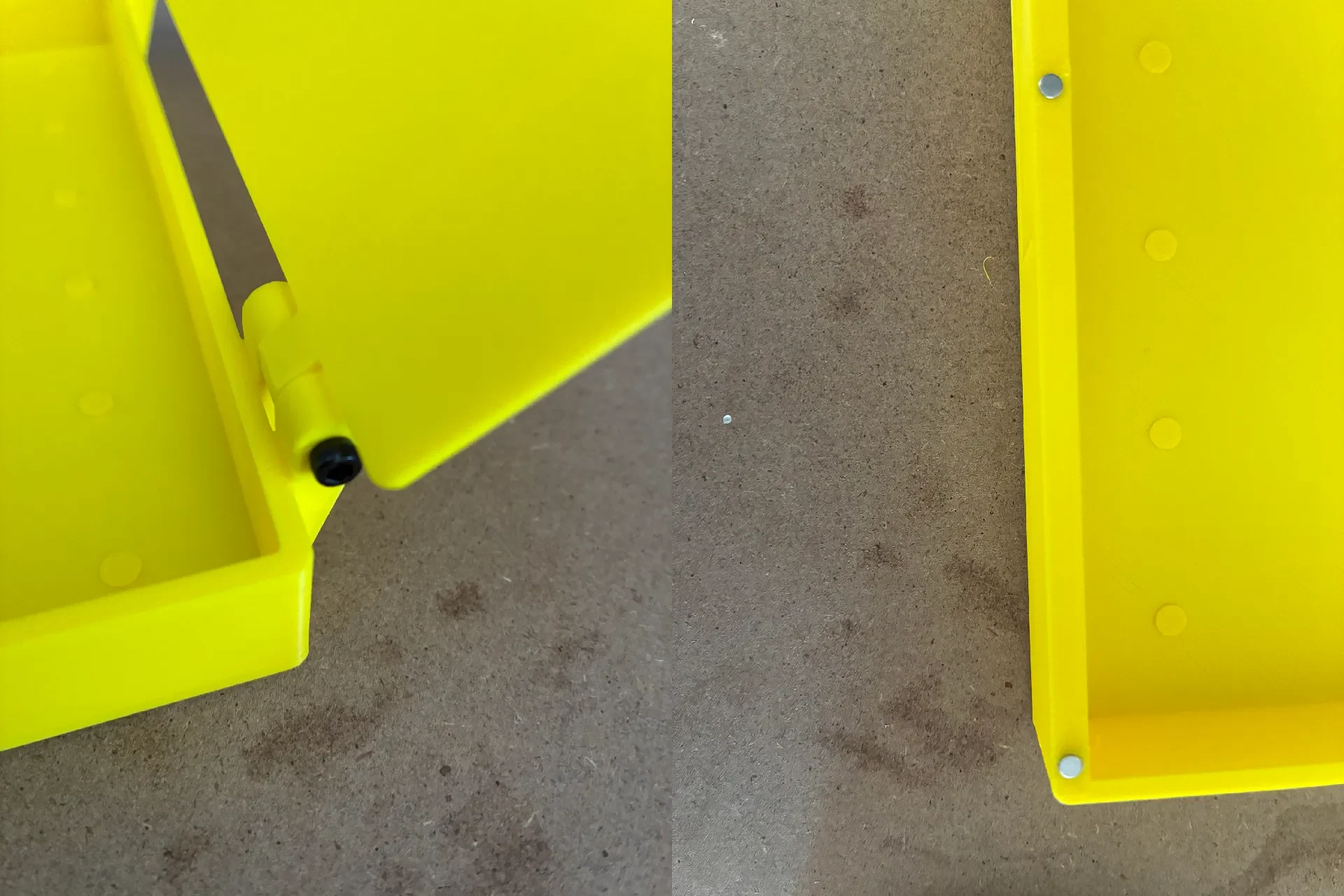

— Откройте крышку и вставьте круглый магнит размером 3 x 1 мм в каждое из магнитных отверстий в основании (если они не подходят, воспользуйтесь шестигранной отверткой близкого размера или звездообразной отверткой, чтобы слегка расширить отверстие).
— Поместите второй магнит размером 3 x 1 мм поверх каждого магнита, вставленного в основание.
— Закройте крышку, нажав на магниты, чтобы дополнительные магниты зафиксировались на крышке.
— Если какие-либо маг��иты не остались на месте, нанесите небольшое количество суперклея на открытый конец поврежденного магнита, затем снова закройте крышку; снова откройте его примерно через 5 минут и дайте высохнуть, прежде чем продолжить (вы можете приклеить несколько магнитов одновременно)

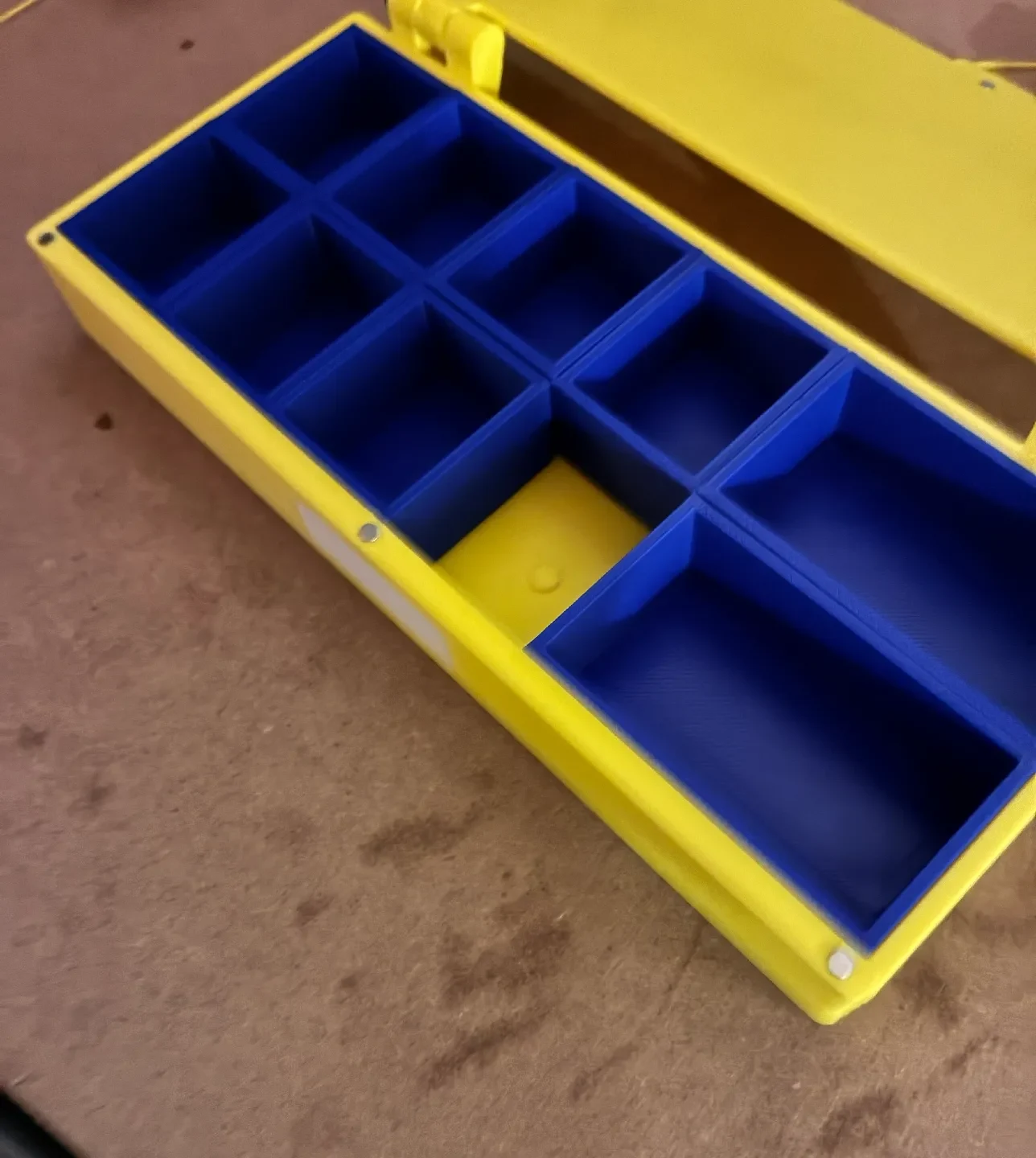

— Установите отсеки. При необходимости нанесите небольшое количество суперклея на выступы на основании, где вы сначала будете размещать отсек. Однако вы можете обнаружить, что после того, как все они установлены, трение удерживает их на месте.

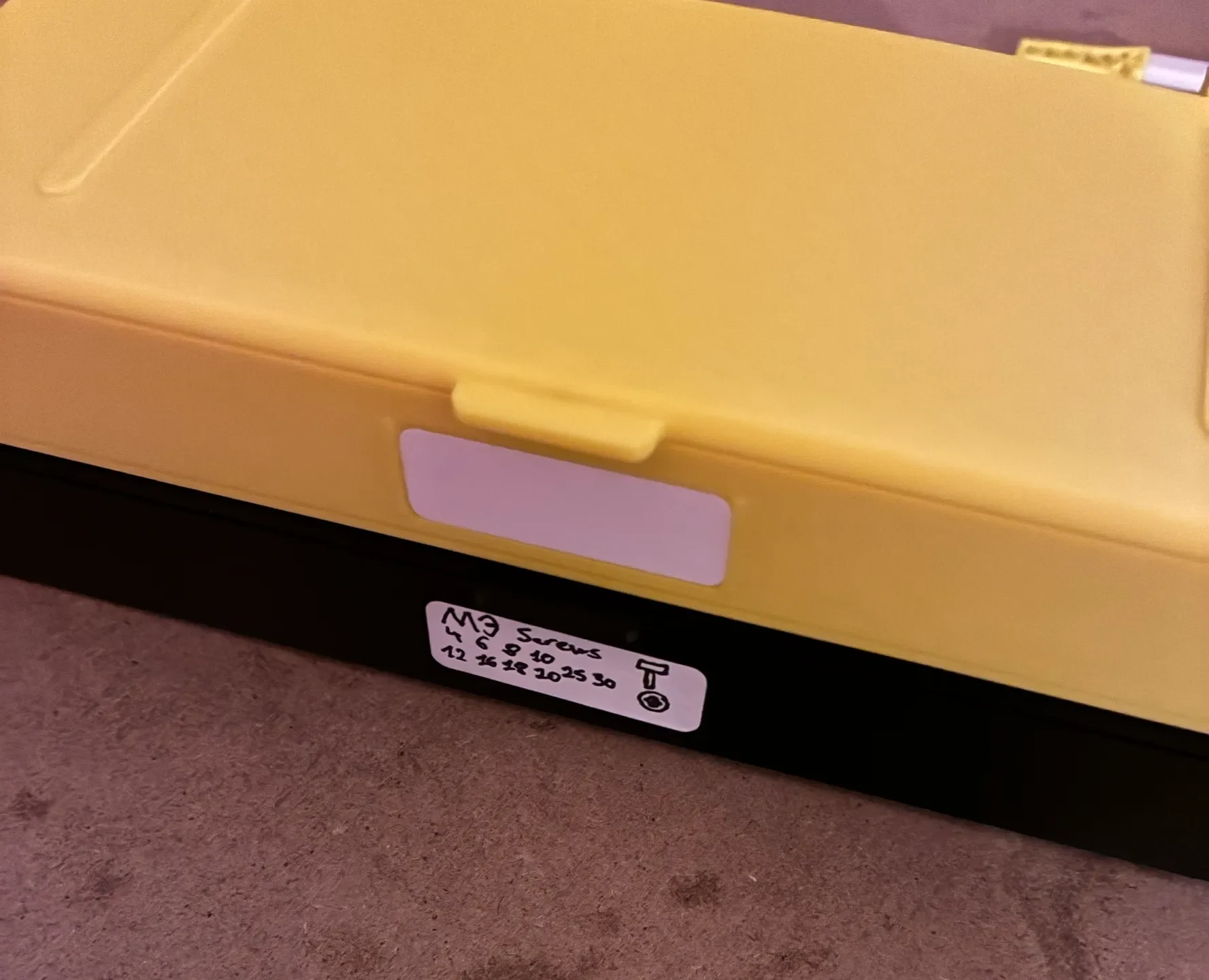

— Прикрепите этикетку в углубление на передней части основания.

Что касается необходимости или отсутствия суперклея — это будет зависеть от ваших точных настроек печати и нити, поскольку это очень близкая граница относительно того, нужен он или нет. Я даже обнаружил, что, используя одни и те же настройки, но с двумя разными цветами одной и той же марки PLA, мне нужно было использовать суперклей с одним, а не с другим.
