Держатель катушки с нитью с использованием контейнера Loc...

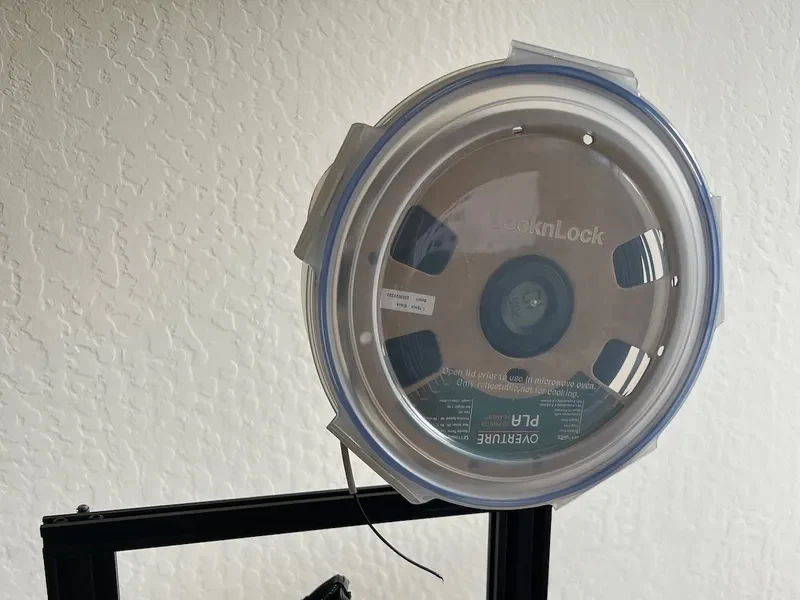

Превратите контейнер Lock & Lock (или любой другой контейнер) в коробку для катушек с нитью с подшипниками и датчиком температуры/влажности для использования во время печати. Устанавливается на любой держатель наполнителя.
Параметрический источник находится здесь: https://github.com/thebgfan/3d-models/tree/main/spool-holder.
Компоненты для 3D-печати

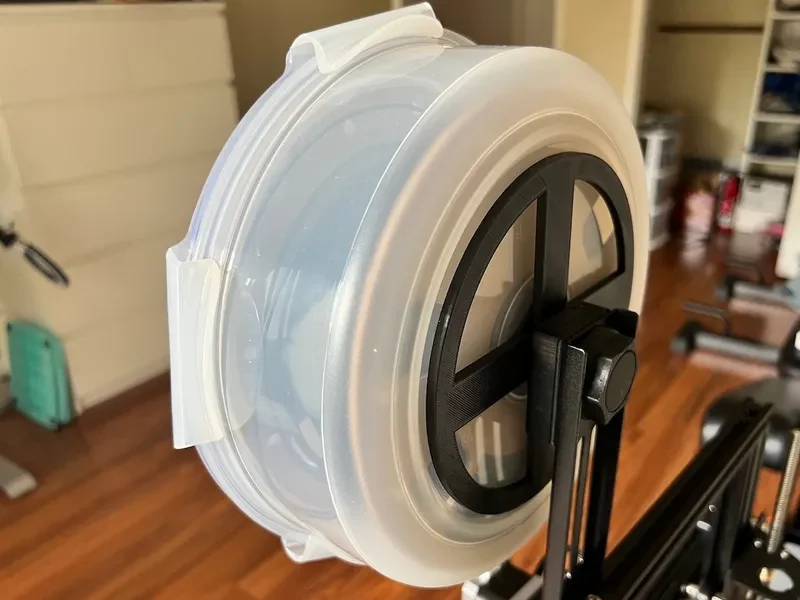

base.stl: Стационарная база, которая находится вне коробки и позволяет ее монтировать. Например. для Ender 3, используя стандартную металлическую пластину-держатель, вы можете распечатать заливной болт (FillerBraceCrealityBolt.stl) и гайку (FillerBraceCrealityNut.stl).
spacer.stl: Стационарная проставка, которая находится внутри коробки, вмещает гайку и прилегает к внутренней части подшипника.

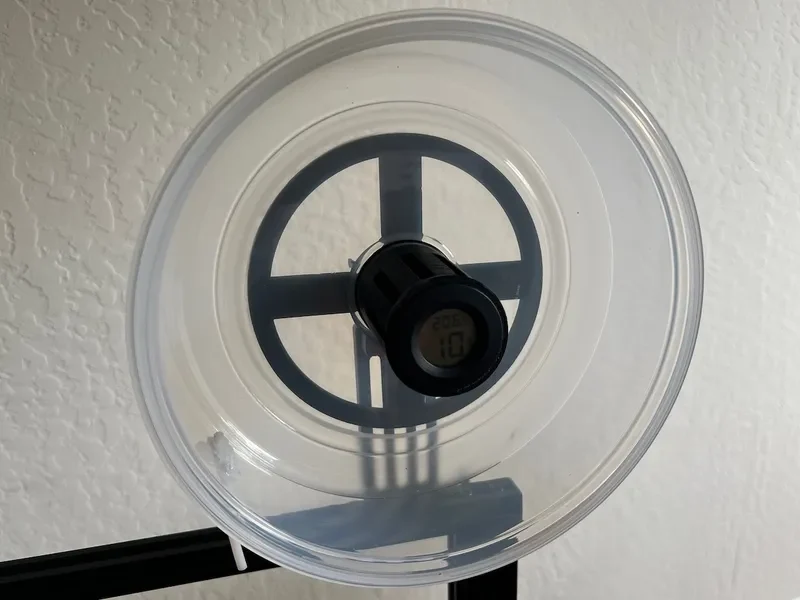

spindle.stl: вращающийся шпиндель, соединенный с внешней частью подшипника. Вы можете поместить внутрь влагопоглотитель и добави��ь дешевый датчик температуры/влажности.
Необходимые детали
1 герметичный контейнер для пищевых продуктов, например Lock&Lock 2,5 литра: https://www.amazon.com/dp/B00BUKKBTO
2 шарикоподшипника 608ZZ (8 x 22 x 7 мм), например https://www.amazon.com/dp/B092LGTD9P
1 болт М5 длиной около 40 мм (без головки)
1 или 2 гайки М5
Немного боуденовских трубок для направления нити в коробке.
Горячий клей для приклеивания трубки Боудена.
(Необязательно) Плоский кусок резины для лучшей изоляции основания.
(Дополнительно) Осушитель для снижения влажности.
(Опция) Круглый датчик температуры/влажности, напр. https://www.amazon.com/dp/B07GR67G1M
Этапы сборки
Просверлите отверстие диаметром 5 мм в центре коробки.
Соберите все по порядку (снаружи внутрь): болт М5 > основание > резиновая изоляция > стенка контейнера > прокладка > подшипники > шпиндель > гайка(и) М5.
(Необязательно) Добавьте влагопоглотитель в отверстие шпинделя.
(Необязательно) Добавьте датчик температуры/влажности.
Просверлите отверстие диаметром 4 мм на боковой стороне коробки под крутым углом.
Пропустите трубку Боудена через отверстие и закрепите ее горячим клеем.
